Χαρακτηριστικά

Προδιαγραφές

Τύπος προϊόντος: Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων

Χρώμα: Μαύρος (καφετής μπορεί να είναι διαθέσιμος αν απαιτείται)

Διορισμένη τάση: 250VAC

Κατηγοριοποιημένο ρεύμα: 50mA-10A

Δυνατότητα διάσπασης: 100A

Χαρακτηριστικό: Καθυστέρηση Τ

Εγκατάσταση: PCB, THT

Αποδεκτή περιβαλλοντική θερμοκρασία αέρα.: -55 °C σε 125 °C

Κλιματολογική κατηγορία: η 40/085/21 ACC. στο IEC 60068-1

Υλικό στέγασης: Θερμοπλαστικός, UL 94V-0

Τερματικό υλικό: Κασσίτερος-καλυμμένος χαλκός

Μονάδα βάρους: 0,78 γραμμάρια

Συνθήκες αποθήκευσης: 0 °C σε 40 °C, μέγιστη δεξιά 70%.

Μέθοδοι συγκόλλησης: κύμα

Solderability: ACC 235 SEC °C/2. στο IEC 60068-2-20, δοκιμή TA

Αντίσταση στη θερμότητα συγκόλλησης: ACC 260 SEC °C/10. στο IEC 60068-2-20, φυματίωση δοκιμής

Αντίσταση σε δονήσεις: ACC. στο IEC 60068-2-6, δοκιμή Fc

Δοκιμή ζωής: 1000h @ 0,60 Χ @ σε 70°C (ACC. σε EIA/IS-722, δοκιμή 4.4.1)

Δοκιμή υγρασίας φορτίων: Mil-STD-202, μέθοδος 103B 0,1 Χ @ σε 0,85 δεξιά @ 85°C

Δοκιμή αντίστασης υγρασίας: Mil-STD-202, μέθοδος 106E (50 κύκλοι σε μια temp. /mister αίθουσα)

Τελική δύναμη: Εκτατό φορτίο λεπτό 9 Ν (ACC. σε EIA/IS-722, δοκιμή 4.5.5)

Αντίσταση περίπτωσης: ACC. σε EIA/IS-722, εξετάστε 4,7 >100 MΩ (μεταξύ του Λιντς και του σώματος)

Μηχανικός κλονισμός: Mil-STD-202, μέθοδος 213B (κλονισμός 50g, μισό κύμα ημιτόνου, κα 11)

Αντίσταση στους διαλύτες: Mil-STD-202, μέθοδος 215A

Πυροδοσία: UL 94V-0 (ACC. σε EIA/IS-722, δοκιμή 4,12)

Τρέχουσα ικανότητα μεταφοράς: ACC. σε EIA/IS-722, δοκιμή 4.3.3

Επισημαίνω:

μίνι θρυαλλίδα κασετών

Μίνι αυτόματη θρυαλλίδα

Βασικές πληροφορίες

Τόπος καταγωγής: DONGGUAN, ΚΙΝΑ

Μάρκα: Aolittel

Πιστοποίηση: UL,CUL,VDE,CQC,PSE,KC,ROHS

Αριθμό μοντέλου: MTS

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Όγκος 1000pcs/Bag 5 τσάντα/πλαίσιο 4 κιβώτιο το /Carton 40*26*25cm ταινία 16.5kg/Carton: 1000pcs/box

Χρόνος παράδοσης: 7 εργάσιμες ημέρες

Όροι πληρωμής: T/T, Western Union, Moneygram, Paypal

Δυνατότητα προσφοράς: 7.000.000 κομμάτια την εβδομάδα

Εκθεσιακός χώρος

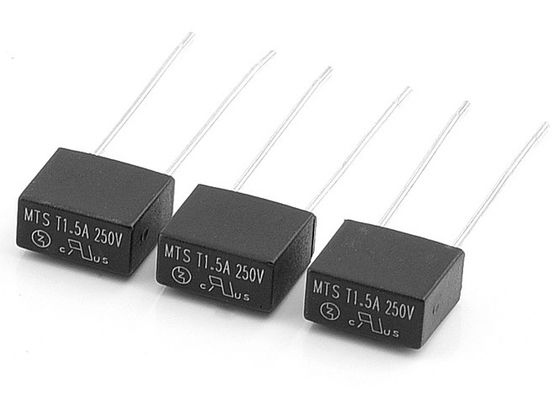

Eaton Cooper Bussmann SR-5 Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων υποκατάστατων με τα σφαιρικά πιστοποιητικά

Περιγραφή προϊόντων

Eaton Cooper Bussmann SR-5 Substitute Time Lag Subminiature Fuse 8.4mm 250V με παγκόσμια πιστοποιητικά

Περιγραφή

Οι μικρές υπομικροειδείς ασφάλειες MTS είναι σε ακτινοβολία με μόλυβδο και χρονική καθυστέρηση μέσω της τρύπας, είναι διεθνώς αποδεκτές για πρωτογενή και δευτερογενή προστασία από υπερστροφή, δεδομένου ότι έχουν σχεδιαστεί σύμφωνα με την IEC 60127-3,φύλλο 4 και μπορεί να τοποθετηθεί σε PCB ή να τοποθετηθεί απευθείας στον θήκη BK/PCSΣήμερα, η τεχνολογία SMT ωρίμασε και η τάση θα ήταν η παραγωγή SMT και η παραγωγή θα ήταν μικρότερη και μικρότερη,Το μεικτό MTS subminiature ασφάλιστρα είναι συμβατό με μολύβδινο και χωρίς μολύβι reflow και κύμα συγκόλλησηΠρόσφατα, αναπτύξαμε επίσης ένα νέο προϊόν μικρότερου μεγέθους και υψηλής τάσης τύπου 300V/350V, επικοινωνήστε μαζί μας για περισσότερες πληροφορίες.

Επικεφαλής του Διοικητικού Συνεδρίου Κατεβάστε________

Μέλος της οικογένειας
Μέλος της οικογένειας
- Όχι, όχι, όχι.	Τετάρτη	Πυροβολισμός	Σειρά	Σημείωση
1	250V	Χρονική καθυστέρηση	MTS
2	250V	Πραγματικοποίηση	Χρηματοοικονομική κατάσταση
3	300V	Χρονική καθυστέρηση	Εθνική Υπηρεσία Τροφίμων
4	300V	Πραγματικοποίηση	Εθνικό Πρόγραμμα Επιστήμης
5	350V	Πραγματικοποίηση	Επενδύσεις
6	350V	Χρονική καθυστέρηση	ΤΜΣ
7	250V/300V	Χρονική καθυστέρηση	ΜΤΚ	Μίνι μέγεθος

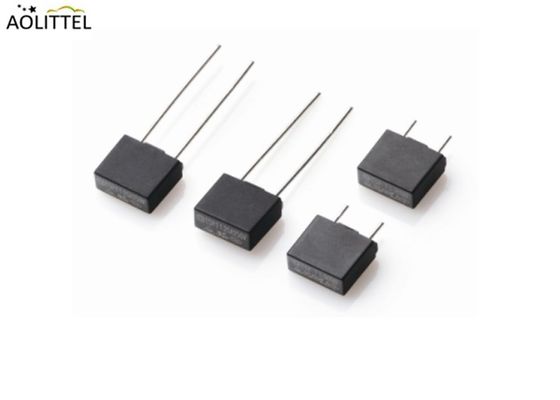

Eaton Cooper Bussmann SR-5 Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων υποκατάστατων με τα σφαιρικά πιστοποιητικά 1

Σύνοψη του Οργανισμού

Οργανισμός	Περιοχή αμπέρ	Αριθμός φακέλου του οργανισμού
ΓΕ	50mA ~ 6,3A	Ε340427 ((JDYX2)
C-UR	50mA ~ 6,3A	Ε340427 ((JDYX8)
VDE	50mA ~ 6,3A	40039420
ΚΑΠ	50mA ~ 6,3A	Άρθρο 4 παράγραφος 1 στοιχείο β)
PSE	50mA ~ 6,3A	PSE16021073
ΚΚ	50mA ~ 6,3A	Υπηρεσίες υποδομής

Πλεονεκτήματα

• Ικανότητα συγκόλλησης: μέθοδος EIA-186-9E 9
• Δονήσεις υψηλής συχνότητας: MIL-STD-202F, μέθοδος 201A
• Θερμοκρασία λειτουργίας: -55°C έως +125°C
• Αντίσταση θερμότητας συγκόλλησης: 260°C, 10 δευτερόλεπτα μέγιστο (IEC 60068-2-20)

• Μειωμένες απαιτήσεις χώρου για PCB
• άμεση πώληση ή έκδοση plug-in
• Διεθνώς εγκεκριμένο
• Μικρή εσωτερική αντίσταση
• Ασφαλές περίβλημα
• Ανθεκτικό στις δονήσεις
• Διατίθεται από 0,050A έως 10A

• Η πλήρως αυτόματη μηχανική παραγωγή μπορεί να διατηρήσει την ανταγωνιστικότητα

Ηλεκτρικά χαρακτηριστικά

● Εγκρίθηκε

○ Περιμένοντας

Μέρος Νο.	Άμπερες Αξιολόγηση	Τετάρτη Αξιολόγηση	Μέγιστη τάση Πέτα το. (mv)	Εγώ...²Έλιξη Συμπληρωματικό (Α)².S)	Οργανισμός Εγκρίσεις
Μέρος Νο.	Άμπερες Αξιολόγηση	Τετάρτη Αξιολόγηση	Μέγιστη τάση Πέτα το. (mv)	Εγώ...²Έλιξη Συμπληρωματικό (Α)².S)	UL	VDE	ΚΑΠ	PSE	ΚΚ
MTS0050A	50mA	250V	555	0.02	●	○	○	○	○
MTS0100A	100mA	250V	355	0.11	●	○	○	○	○
MTS0125Α	125mA	250V	323	0.12	●	○	○	○	○
MTS0160A	160mA	250V	296	0.17	●	○	○	○	○
MTS0200Α	200mA	250V	272	0.21	●	○	○	○	○
MTS0250Α	250mA	250V	251	0.41	●	○	○	○	○
MTS0315A	315mA	250V	237	0.63	●	○	○	○	○
MTS0400Α	400mA	250V	211	1.22	●	○	○	○	○
MTS0500A	500mA	250V	202	2.34	●	●	●	●	●
MTS0630A	630mA	250V	191	2.88	●	○	○	○	○
MTS0800A	800mA	250V	172	3.92	●	○	○	○	○
MTS1100A	1Α	250V	200	5.77	●	●	●	●	●
MTS1125A	1.25Α	250V	200	8.34	●	○	○	○	○
MTS1160A	1.6Α	250V	190	13.60	●	●	●	●	●
MTS1200A	2Α	250V	170	25.90	●	●	●	●	●
MTS1250A	2.5Α	250V	170	42	●	●	●	●	●
MTS1300A	3Α	250V	165	45	●	○	○	○	○
MTS1315A	3.15Α	250V	150	64	●	●	●	●	●
MTS1400A	4Α	250V	130	92	●	○	○	○	○
MTS1500A	5Α	250V	130	140	●	●	●	●	●
MTS1630Α	6.3Α	250V	130	208	●	●	●	●	●
MTS1800A	8Α	250V	100	265	○	○	○	○	○
MTS2100A	10Α	250V	100	295	○	○	○	○	○

Χαρακτηριστικά σύντηξης

% της ονομαστικής έντασης Άμπερα(Εντός)	Ώρα για ανατίναξη
150%*	60 λεπτά ελάχιστο
210%*	Μέγιστο 2 λεπτά
275%*	400 ms~10 s
400%* Μέσα	150 ms~3 s
1000%* Σε	20 ms ~ 150 ms

Μέγεθος σε mm

Eaton Cooper Bussmann SR-5 Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων υποκατάστατων με τα σφαιρικά πιστοποιητικά 2

Συσκευή

α.Τα ακόλουθα στοιχεία που αναφέρονται στην ετικέτα:

Αριθμός τμήματος, ονομαστικές τιμές (φόρτιση, ρεύμα), τύπος διακοπής και σήμα ασφαλείας.

Β. Ποσότητα συσκευασίας

Α:

Συσκευασία χύδην:

Χύσιμο χύδην 1000 τεμάχια ανά σακούλα;

5 πολυσακούλες ανά εσωτερικό κουτί ((L240±2 * W170±2 * H110±2) ·

4 εσωτερικά κουτιά ανά εξωτερικό κουτί ((L240±2 * W170±2 * H110±2)

Βάρος: 16,5 kg/κουτί

Β:

Συσκευή με ταινία:

1000 τεμάχια ανά εσωτερικό κουτί ((L328±2 * W197±2 * H40±2)

10 εσωτερικά κουτιά ανά εξωτερικό κουτί ((L580±5 * W360±5 * H230±5)

Βάρος: 9,5 kg/κατάστημα

Αξιόπιστη δοκιμή

Υλικά	Βάση/Κεφάλαιο: Καφέ θερμοπλαστικό Πολυαμίδιο PA 6.6, UL 94 V-0 Στρογγυλές καρφίτσες: Χαλκός, κασσίτερο
Δυνατότητα έλξης από μόλυβδο	10 N (IEC 60068-2-21)
Συναρμολόγηση	260oC, ≤ 3 δευτερόλεπτα (κύμα) 350oC, ≤ 1 δευτερόλεπτο.
Θέρμανση συγκόλλησης Αντίσταση	260oC, 10 δευτερόλεπτα (IEC 60068-2-20) 350 βαθμοί, 3 δευτερόλεπτα.
Θερμοκρασία λειτουργίας	-40 °C έως +85 °C (Σκεφτείτε την αναπροσαρμογή)
Κλιματική κατηγορία	-40oC/+85oC/21 ημέρες ΙΕΚ 60068-1,-2-1,-2-2,-2-78)
Προϋποθέσεις αποθεμάτων	+10oC έως +60oC RH ≤ 75% ετήσιος μέσος όρος, χωρίς δροσιά, μέγιστη τιμή για 30 ημέρες-95%
Δονήσεις Αντίσταση	24 κύκλοι με 15 λεπτά κάθε ένας (IEC 60068-2-6) 10 - 60 Hz σε πλάτος 0,75 mm 60 - 2000 Hz σε επιτάχυνση 10G ̇s

Στην μικρή περιοδεία του εργοστασίου ασφαλείας.

Eaton Cooper Bussmann SR-5 Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων υποκατάστατων με τα σφαιρικά πιστοποιητικά 3

Μηχανή παραγωγής στοιχείων ασφάλειας

Eaton Cooper Bussmann SR-5 Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων υποκατάστατων με τα σφαιρικά πιστοποιητικά 4

Μηχανή συναρμολόγησης ασφάλειας

Eaton Cooper Bussmann SR-5 Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων υποκατάστατων με τα σφαιρικά πιστοποιητικά 5

Μηχανή ασφάλειας SMD

Eaton Cooper Bussmann SR-5 Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων υποκατάστατων με τα σφαιρικά πιστοποιητικά 6

Μηχανή υπομικρού μεγέθους με στοιχεία ασφάλειας

Eaton Cooper Bussmann SR-5 Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων υποκατάστατων με τα σφαιρικά πιστοποιητικά 7

Μηχανή ταινίας για υπομικροειδείς ασφάλειες

Eaton Cooper Bussmann SR-5 Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων υποκατάστατων με τα σφαιρικά πιστοποιητικά 8

Επιθεώρηση IQC

Eaton Cooper Bussmann SR-5 Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων υποκατάστατων με τα σφαιρικά πιστοποιητικά 9

Δοκιμές υπερχείλισης

Eaton Cooper Bussmann SR-5 Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων υποκατάστατων με τα σφαιρικά πιστοποιητικά 10

Εργαστήριο

Eaton Cooper Bussmann SR-5 Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων υποκατάστατων με τα σφαιρικά πιστοποιητικά 11

Eaton Cooper Bussmann SR-5 Subminiature θρυαλλίδα 8.4mm 250V χρονικών καθυστερήσεων υποκατάστατων με τα σφαιρικά πιστοποιητικά 12
