EPCOS Cross Customized Radial Leaded Standard SIOV Metal Oxide Varistor 14D511K ZOV VDR MOV με UL CUL VDE CSA ROHS
Γενικός
Τα βαρίστορ Ao littel Metal Oxide παρέχουν αξιόπιστη και οικονομική προστασία από μεταβατικές και υπερτάσεις υψηλής τάσης που μπορεί να προκληθούν, για παράδειγμα, από κεραυνούς, μεταγωγή ή ηλεκτρικό θόρυβο σε γραμμές AC ή DC. Έχουν το πλεονέκτημα έναντι των παροδικών κατασταλτικών διόδων στο βαθμό που μπορούν να απορροφήσουν πολύ υψηλότερες παροδικές ενέργειες και μπορούν να καταστείλουν θετικές και αρνητικές μεταβατικές ενέργειες. Όταν συμβαίνει ένα παροδικό, η αντίσταση του βαρίστορ αλλάζει από μια πολύ υψηλή τιμή αναμονής σε μια πολύ χαμηλή τιμή αγωγιμότητας. Έτσι, το μεταβατικό απορροφάται και συσφίγγεται σε ασφαλές επίπεδο, προστατεύοντας τα ευαίσθητα εξαρτήματα του κυκλώματος. Τα βαρίστορ κατασκευάζονται από ένα μη ομοιογενές υλικό, δίνοντας μια ανορθωτική δράση στα σημεία επαφής δύο σωματιδίων. Πολλές σειρές και παράλληλες συνδέσεις καθορίζουν την ονομαστική τάση και την ικανότητα ρεύματος του βαρίστορ.
________________________________________________________________________________
Λήψη________
Διάγραμμα ροής διαδικασίας παραγωγής
Έλεγχος εισερχόμενων υλικών ► Φρεζάρισμα και ανάμειξη ► Κοκκοποίηση ► Πρεσάρισμα ► Έψιμο ► Επιμετάλλωση ► Σύνδεση καλωδίων ► Λάκαρισμα ► Ηλεκτρική δοκιμή 100% ► Σήμανση ► Μαζική συσκευασία ή ταινία ► Πελάτης
ΥΓ: Έλεγχος in-lin για εισερχόμενα υλικά
Το κέντρο παραγωγής λειτουργεί σύμφωνα με τις απαιτήσεις του IEC 61051-1 και του UL 1449 . Κάθε χειριστής ασχολείται ενεργά με τον ποιοτικό έλεγχο. Επιπλέον, οι επιθεωρητές και οι κατασκευαστές πραγματοποιούν ρυθμιζόμενους δειγματοληπτικούς ελέγχους ως μέρος του Στατιστικού Ελέγχου Διαδικασιών (SPC).
Κατασκευή

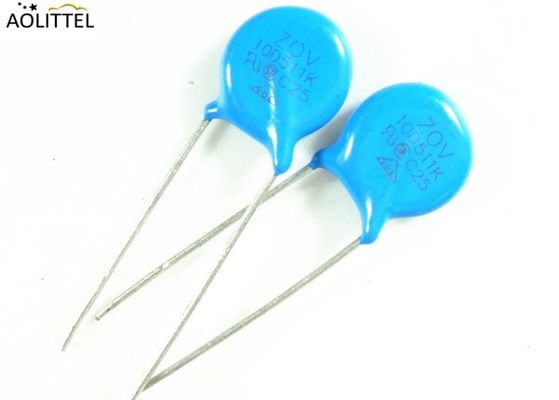

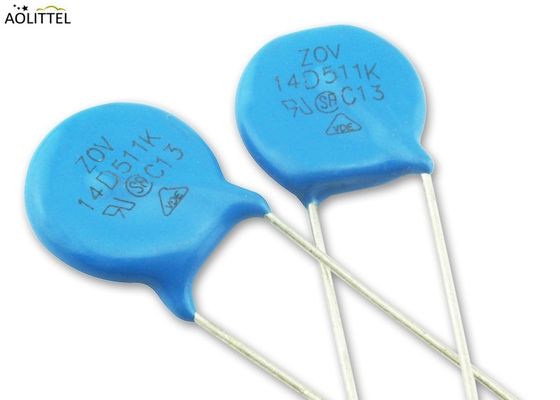

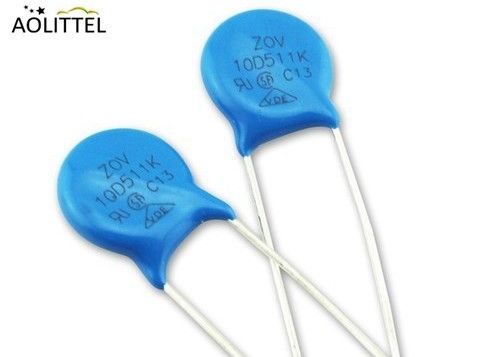

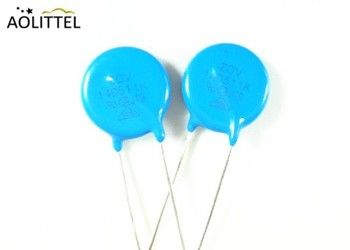

Στρογγυλό στοιχείο βαρίστορ, με μόλυβδο
Επικάλυψη: εποξειδική ρητίνη, επιβραδυντική φλόγας σε UL 94 V-0
Ακροδέκτες: επικασσιτερωμένο χάλκινο σύρμα
Χαρακτηριστικά
Ευρύ εύρος τάσης λειτουργίας 11 … 1100 VRMS
Υψηλές ονομασίες ρεύματος υπέρτασης έως 8 kA
Χωρίς μείωση θερμοκρασίας περιβάλλοντος έως 85 °C
Μοντέλα PSpice
Γενικά τεχνικά στοιχεία
Κλιματική κατηγορία κατά IEC 60068-1 40/85/56
Θερμοκρασία λειτουργίας σε CECC 42 000 –40 … + 85℃
Θερμοκρασία αποθήκευσης – 40 … +125℃
Ηλεκτρική αντοχή σε CECC 42 000 ≥2,5 kVRMS
Αντοχή μόνωσης σε CECC 42 000 ≥10 MΩ
Χρόνος απόκρισης <25 ns
Εφαρμογή
Τρανζίστορ, δίοδος, IC, θυρίστορ ή τριακική προστασία ημιαγωγών
Προστασία από υπερτάσεις σε ηλεκτρονικά είδη ευρείας κατανάλωσης
Προστασία από υπερτάσεις στα βιομηχανικά ηλεκτρονικά
Προστασία από υπερτάσεις σε ηλεκτρονικές οικιακές συσκευές, συσκευές αερίου και πετρελαίου
Ρελέ και ηλεκτρομαγνητική βαλβίδα απορρόφηση υπερτάσεων
Προσδιορισμός
Λίστα σειρών
| -- Βαρίστορ μεταλλικού οξειδίου σειράς 05D |
| -- Βαρίστορ μεταλλικού οξειδίου σειράς 07D |
| -- Βαρίστορ μεταλλικού οξειδίου σειράς 10D |
| -- Βαρίστορ μεταλλικού οξειδίου σειράς 14D |
| -- Βαρίστορ μεταλλικού οξειδίου σειράς 20D |
| -- Βαρίστορ μεταλλικού οξειδίου σειράς 25D |
| -- Βαρίστορ μεταλλικού οξειδίου σειράς 32D |
| -- Βαρίστορ μεταλλικού οξειδίου σειράς 34S |
| -- Βαρίστορ μεταλλικού οξειδίου σειράς 40D |
| -- Βαρίστορ μεταλλικού οξειδίου σειράς 53D |
| Παρακαλούμε επικοινωνήστε με τις πωλήσεις μας για περισσότερες πληροφορίες................. |
Διάσταση (Μονάδα:mm)
| μικρόέριες |
ΜΕΓ. |
ρε
±0,05
|
ΕΝΑ |
ντο
±0,4
|
| ρε |
H |
H0 |
| 05D |
7.5 |
10.5 |
13 |
0,6 |
5±0,08 |
1.2 |
| 07Δ |
9 |
12 |
13.5 |
0,6 |
5±0,8 |
| 10Δ |
12.5 |
16.5 |
17.5 |
0,8 |
7,5±0,8 |
1.4 |
| 14Δ |
16.5 |
20 |
21 |
0,8/1,0 |
7,5±0,8 |
| 20Δ |
23 |
26.5 |
28 |
0,8/1,0 |
7,5±0,8 / 10±1,0 |
1,4/1,6 |
| 25Δ |
28 |
32 |
34 |
1.0 |
10±1,0 / 12,7±1,0 |
1.6 |
Μέγιστο πάχος
| Κωδικός ανταλλακτικού |
05D |
07Δ |
10Δ |
14Δ |
20Δ |
25Δ |
Κωδικός ανταλλακτικού |
05D |
07Δ |
10Δ |
14Δ |
20Δ |
25Δ |
| 180 λίτρα |
4.5 |
4.5 |
4.6 |
4.6 |
4.8 |
4.8 |
331 Χιλ |
5.1 |
5.1 |
5.8 |
5.8 |
6.0 |
6.1 |
| 220 χιλ |
4.6 |
4.6 |
4.7 |
4.7 |
4.9 |
4.9 |
361 Χιλ |
5.2 |
5.2 |
6.0 |
6.0 |
6.2 |
6.4 |
| 270 χιλ |
4.7 |
4.7 |
4.8 |
4.8 |
5.0 |
5.0 |
391 Χιλ |
5.4 |
5.4 |
6.2 |
6.2 |
6.4 |
6.6 |
| 330 χιλ |
4.9 |
4.9 |
5.0 |
5.0 |
5.2 |
5.2 |
431 Χιλ |
5.7 |
5.7 |
6.5 |
6.5 |
6.7 |
6.9 |
| 390 χιλ |
4.8 |
4.8 |
5.3 |
5.3 |
5.5 |
5.5 |
471 Χιλ |
6.0 |
6.0 |
6.7 |
6.7 |
6.9 |
7.1 |
| 470 χιλ |
4.9 |
4.9 |
5.4 |
5.4 |
5.6 |
5.6 |
511 Χιλ |
6.2 |
6.2 |
6.8 |
6.8 |
7.0 |
7.2 |
| 560 χιλ |
5.0 |
5.0 |
5.6 |
5.6 |
5.8 |
5.8 |
561 Χιλ |
6.5 |
6.5 |
7.0 |
7.0 |
7.2 |
7.4 |
| 680 χιλ |
5.2 |
5.2 |
5.6 |
5.6 |
5.8 |
5.8 |
621 Χιλ |
- |
7.1 |
7.3 |
7.3 |
7.5 |
7.7 |
| 820 Χιλ |
4.1 |
4.1 |
4.7 |
4.7 |
4.9 |
4.9 |
681 Χιλ |
- |
7.3 |
7.6 |
7.6 |
7.8 |
8.0 |
| 101 χιλ |
4.3 |
4.3 |
4.9 |
4.9 |
5.1 |
5.1 |
751 Χιλ |
- |
- |
8.0 |
8.0 |
8.2 |
8.4 |
| 121 Χιλ |
4.5 |
4.5 |
5.1 |
5.1 |
5.3 |
5.3 |
781 Χιλ |
- |
- |
8.1 |
8.1 |
8.3 |
8.5 |
| 151 χιλ |
4.8 |
4.8 |
5.4 |
5.4 |
5.6 |
5.6 |
821 Χιλ |
- |
- |
8.3 |
8.3 |
8.5 |
8.7 |
| 181 χιλ |
4.3 |
4.3 |
4.8 |
4.8 |
5.0 |
5.2 |
911 Χιλ |
- |
- |
8.8 |
8.8 |
9.0 |
9.2 |
| 201 χιλ |
4.4 |
4.4 |
5.0 |
5.0 |
5.2 |
5.4 |
102 χιλ |
- |
- |
9.3 |
9.3 |
9.5 |
9.7 |
| 221 Χιλ |
4.5 |
4.5 |
5.1 |
5.1 |
5.3 |
5.5 |
112 Χιλ |
- |
- |
9.9 |
9.9 |
10.1 |
10.3 |
| 241 Χιλ |
4.6 |
4.6 |
5.2 |
5.2 |
5.4 |
5.6 |
122 Χιλ |
- |
- |
- |
10.4 |
10.6 |
10.8 |
| 271 Χιλ |
4.9 |
4.9 |
5.4 |
5.4 |
5.6 |
5.8 |
182 χιλ |
- |
- |
- |
- |
13.2 |
- |
| 301 χιλ |
5.0 |
5.0 |
5.5 |
5.5 |
5.7 |
5.9 |
|
|
|
|
|
|
|
Ηλεκτρικά Χαρακτηριστικά
Βαρίστορ μεταλλικού οξειδίου σειράς Ø14D
Βάλτε το "J" σε δωρεάν Code Stands For High Surge Series
| Αριθμός ανταλλακτικού |
Vac(V) |
Vdc(V) |
V1mA(V) |
IP(A) |
Vc(V) |
I(A)Πρότυπο |
I(A)Υψηλό κύμα |
(J)Πρότυπο |
(J)Υψηλό κύμα |
Ονομαστική ισχύς (W) |
ΝΤΟ@
1KHz
(pf)
|
| 14D180K(J) |
11 |
14 |
18(15-21.6) |
10 |
36 |
1000 |
2000 |
4.0 |
7.0 |
0.1 |
11100 |
| 14D220K(J) |
14 |
18 |
22(19.5-26) |
10 |
43 |
1000 |
2000 |
5.0 |
8.0 |
0.1 |
9100 |
| 14D270K(J) |
17 |
22 |
27(24-31) |
10 |
53 |
1000 |
2000 |
6.0 |
10 |
0.1 |
7400 |
| 14D330K(J) |
20 |
26 |
33(29,5-36,5) |
10 |
65 |
1000 |
2000 |
7.5 |
12 |
0.1 |
6100 |
| 14D390K(J) |
25 |
31 |
39(35-43) |
10 |
77 |
1000 |
2000 |
8.6 |
13 |
0.1 |
5100 |
| 14D470K(J) |
30 |
38 |
47(42-52) |
10 |
93 |
1000 |
2000 |
10 |
17 |
0.1 |
4300 |
| 14D560K(J) |
35 |
45 |
56(50-62) |
10 |
110 |
1000 |
2000 |
11 |
20 |
0.1 |
3600 |
| 14D680K(J) |
40 |
56 |
68(61-75) |
10 |
135 |
1000 |
2000 |
14 |
24 |
0.1 |
2900 |
| 14D820K(J) |
50 |
65 |
82(74-90) |
50 |
135 |
4500 |
6000 |
22 |
27 |
0,6 |
2400 |
| 14D101K(J) |
60 |
85 |
100 (90-110) |
50 |
165 |
4500 |
6000 |
28 |
33 |
0,6 |
2000 |
| 14D121K(J) |
75 |
100 |
120(108-132) |
50 |
200 |
4500 |
6000 |
32 |
40 |
0,6 |
1700 |
| 14D151K(J) |
95 |
125 |
150(135-165) |
50 |
250 |
4500 |
6000 |
40 |
53 |
0,6 |
1300 |
| 14D181K(J) |
115 |
150 |
180(162-198) |
50 |
300 |
4500 |
6000 |
50 |
60 |
0,6 |
1100 |
| 14D201K(J) |
130 |
170 |
200(180-220) |
50 |
340 |
4500 |
6000 |
57 |
70 |
0,6 |
1000 |
| 14D221K(J) |
140 |
180 |
220(198-242) |
50 |
360 |
4500 |
6000 |
60 |
78 |
0,6 |
900 |
| 14D241K(J) |
150 |
200 |
240(216-264) |
50 |
395 |
4500 |
6000 |
63 |
84 |
0,6 |
830 |
| 14D271K(J) |
175 |
225 |
270(243-297) |
50 |
455 |
4500 |
6000 |
70 |
99 |
0,6 |
740 |
| 14D301K(J) |
190 |
250 |
300(270-330) |
50 |
500 |
4500 |
6000 |
77 |
108 |
0,6 |
670 |
| 14D331K(J) |
210 |
275 |
330(297-363) |
50 |
550 |
4500 |
6000 |
85 |
115 |
0,6 |
610 |
| 14D361K(J) |
230 |
300 |
360(324-396) |
50 |
595 |
4500 |
6000 |
93 |
130 |
0,6 |
560 |
| 14D391K(J) |
250 |
320 |
390(351-429) |
50 |
650 |
4500 |
6000 |
100 |
140 |
0,6 |
510 |
| 14D431K(J) |
275 |
350 |
430(387-473) |
50 |
710 |
4500 |
6000 |
115 |
155 |
0,6 |
460 |
| 14D471K(J) |
300 |
385 |
470(423-517) |
50 |
775 |
4500 |
6000 |
125 |
175 |
0,6 |
430 |
| 14D511K(J) |
320 |
415 |
510(459-561) |
50 |
845 |
4500 |
6000 |
125 |
180 |
0,6 |
390 |
| 14D561K(J) |
350 |
460 |
560(504-616) |
50 |
925 |
4500 |
6000 |
125 |
185 |
0,6 |
360 |
| 14D621K(J) |
385 |
505 |
620(558-682) |
50 |
1025 |
4500 |
6000 |
125 |
190 |
0,6 |
320 |
| 14D681K(J) |
420 |
560 |
680(612-748) |
50 |
1120 |
4500 |
6000 |
130 |
200 |
0,6 |
290 |
| 14D751K(J) |
460 |
615 |
750(675-825) |
50 |
1240 |
4500 |
6000 |
143 |
210 |
0,6 |
270 |
| 14D781K(J) |
485 |
640 |
780(702-858) |
50 |
1290 |
4500 |
6000 |
148 |
220 |
0,6 |
260 |
| 14D821K(J) |
510 |
670 |
820(738-902) |
50 |
1355 |
4500 |
6000 |
157 |
235 |
0,6 |
240 |
| 14D911K(J) |
550 |
745 |
910(819-1001) |
50 |
1500 |
4500 |
6000 |
175 |
255 |
0,6 |
220 |
| 14D102K(J) |
625 |
825 |
1000 (900-1100) |
50 |
1650 |
4500 |
6000 |
190 |
280 |
0,6 |
200 |
| 14D112K(J) |
680 |
895 |
1100 (990-1210) |
50 |
1815 |
4500 |
6000 |
213 |
310 |
0,6 |
180 |
| 14D122K(J) |
750 |
990 |
1200 (1080-1320) |
50 |
1980 |
4500 |
6000 |
232 |
324 |
0,6 |
160 |
| 14D142K(J) |
880 |
1140 |
1400 (1260-1540) |
50 |
2310 |
4500 |
6000 |
238 |
327 |
0,6 |
150 |
| 14D162K(J) |
1000 |
1280 |
1600 (1440-1760) |
50 |
2640 |
4500 |
6000 |
243 |
331 |
0,6 |
140 |
| 14D182K(J) |
1100 |
1465 |
1800 (1620-1980) |
50 |
2970 |
4500 |
6000 |
250 |
335 |
0,6 |
130 |
Μηχανικές Απαιτήσεις
| Μηχανικές Απαιτήσεις |
| 1 |
Εφελκυσμός Τερματισμών |
Χωρίς εκκρεμή ζημιά |
1Kgf, 10δευτ |
| 2 |
Κάμψη Τερματισμών |
Χωρίς εκκρεμή ζημιά |
0,5 κιλά, 90°, 3 φορές |
| 3 |
Δόνηση |
Χωρίς εκκρεμή ζημιά |
Συχνότητα: 10-55 Hz
Ενισχυτής: 0,75 mm, 1 λεπτό
|
| 4 |
Συγκολλησιμότητα |
Min.95% του τερματικού πρέπει να καλύπτεται ομοιόμορφα με συγκόλληση |
Θερμοκρασία συγκόλλησης: 230±5℃
Χρόνος βύθισης: 2±0,5δευτ
|
| 5 |
Αντοχή στη θερμότητα συγκόλλησης |
≤±5%
|
Θερμοκρασία συγκόλλησης: 260±5℃ |
| Χρόνος βύθισης: 10±1δευτ |
Περιβαλλοντικές Απαιτήσεις
| Περιβαλλοντικές Απαιτήσεις |
| 1 |
Αποθήκευση σε υψηλή θερμοκρασία |
≤±5%
|
Θερμοκρασία περιβάλλοντος: 125±2℃
Διάρκεια: 1000h
|
| 2 |
Αποθήκευση σε χαμηλή θερμοκρασία |
≤±5%
|
Θερμοκρασία περιβάλλοντος:-40±2℃
Διάρκεια: 1000h
|
| 3 |
Αποθήκευση Υψηλής Υγρασίας/Υγρής Θερμότητας |
≤±5%
|
Θερμοκρασία περιβάλλοντος: 40±2℃
90-95%RH Διάρκεια: 1000h
|
| 4 |
Κύκλος θερμοκρασίας |
≤±5%
|
Βήμα |
Θερμοκρασία |
Περίοδος |
| 1 |
-40℃ |
30 λεπτά |
| 2 |
Θερμοκρασία δωματίου |
15 λεπτά |
| 3 |
125℃ |
30 λεπτά |
| 4 |
Θερμοκρασία δωματίου |
15 λεπτά |
| 5 |
Φορτίο υψηλής θερμοκρασίας |
≤±10%
|
Θερμοκρασία περιβάλλοντος: 85±2℃
Διάρκεια:1000h Φόρτωση:Μέγ
Επιτρεπόμενη τάση
|
| 6 |
Υψηλό φορτίο υγρασίας |
≤±10%
|
Θερμοκρασία περιβάλλοντος: 125±2℃
Διάρκεια:1000h Φόρτωση:Μέγ
Επιτρεπόμενη τάση
|
| 7 |
Εύρος θερμοκρασίας λειτουργίας |
-40℃~+85℃ |
-40℃~+85℃ |
| 8 |
Εύρος θερμοκρασίας αποθήκευσης |
-40℃~+125℃ |
-40℃~+125℃ |
Παράδειγμα εφαρμογής
|
Μοντέλο
Αριθμός
Φ5mm
|
Μοντέλο
Αριθμός
Φ5mm
|
Μοντέλο
Αριθμός
Φ5mm
|
Μοντέλο
Αριθμός
Φ5mm
|
Μοντέλο
Αριθμός
Φ5mm
|
Συνιστάται
Εφαρμογές
|
|
05D180L
05D220K
05D270K
05D330K
05D390K
05D470K
05D560K
05D680K
|
07D180L
07D220K
07D270K
07D330K
07D390K
07D470K
07D560K
07D680K
|
10D180L
10D220K
10D270K
10D330K
10D390K
10D470K
10D560K
10D680K
|
14D180L
14D220K
14D270K
14D330K
14D390K
14D470K
14D560K
14D680K
|
20D180L
20D220K
20D270K
20D330K
20D390K
20D470K
20D560K
20D680K
|
- Προστασία διαφόρων ειδών ημιαγωγών
- Προστασία εξοπλισμού αυτοκινήτου
- Απορρόφηση κύματος μεταγωγής από διάφορα
είδη ηλεκτρονόμων και ηλεκτρομαγνητικών βαλβίδων
(DC κάτω από 48V)
- Προστασία ηλεκτρονικού εξοπλισμού
από ηλεκτροστατική εκφόρτιση
|
|
05D820K
05D101K
05D121K
05D151K
|
07D820K
07D101K
07D121K
07D151K
|
10D820K
10D101K
10D121K
10D151K
|
14D820K
14D101K
14D121K
14D151K
|
20D820K
20D101K
20D121K
20D151K
|
- Τηλέφωνο.Γραμμή επικοινωνίας (DC 48V)
|
|
05D181K
05D201K
05D221K
|
07D181K
07D201K
07D221K
|
10D181K
10D201K
10D221K
|
14D181K
14D201K
14D221K
|
20D181K
20D201K
20D221K
|
- Εφαρμογές AC 100V Line-Line (Ιαπωνία)
|
|
05D241K
05D271K
05D301K
|
07D241K
07D271K
07D301K
|
10D241K
10D271K
10D301K
|
14D241K
14D271K
14D301K
|
20D241K
20D271K
20D301K
|
- AC 100V έως 120V, Εφαρμογές Line-Line
(Ιαπωνία, ΗΠΑ, Καναδάς)
|
|
05D331K
05D361K
05D391K
|
07D331K
07D361K
07D391K
|
10D331K
10D361K
10D391K
|
14D331K
14D361K
14D391K
|
20D331K
20D361K
20D391K
|
- Εφαρμογή τηλεφωνικής γραμμής
(Ισχύει δοκιμή αντίστασης μόνωσης 250V)
|
|
05D431K
05D471K
|
07D431K
07D471K
|
10D431K
10D471K
|
14D431K
14D471K
|
20D431K
20D471K
|
- Εφαρμογές AC200/220V Line-Line
- AC100V έως 220V.Εφαρμογές Line-Ground
|
| 05D561K |
07D561K
07D621K
07D681K
|
10D561K
10D621K
10D681K
|
14D561K
14D621K
14D681K
|
20D561K
20D621K
20D681K
|
- Εφαρμογές AC 240V Line-Line
(Ηνωμένο Βασίλειο, Αυστραλία, χώρες της Μέσης Ανατολής)
|
| |
|
10D751K
10D781K
10D821K
|
14D751K
10D781K
10D821K
|
20D751K
20D781K
20D821K
|
- AC 380V, Line-Line και Line-Ground
Εφαρμογές
|
| |
|
10D911K |
14D911K |
20D911K |
- AC 415V, Line-Line και Line-Ground
Εφαρμογές
|
| |
|
10D102K
10D112K
|
14D102K
14D112K
|
20D102K
20D112K
|
- AC 480V, Line-Line και Line-Ground
Εφαρμογές
|
| |
|
|
14D182K |
20D182K |
(Για δοκιμή αντοχής AC 1200V)
|
Επιλογή ασφάλειας σύμφωνα με το ZOV Varistor
Εάν επιβεβαιωθεί με διάμετρο:
| Μέρος Αρ. |
Οξείδιο μετάλλου
Varistor
Σειρά 05D
|
Οξείδιο μετάλλου
Varistor
Σειρά 07D
|
Οξείδιο μετάλλου
Varistor
Σειρά 10D
|
Οξείδιο μετάλλου
Varistor
Σειρά 14D
|
Οξείδιο μετάλλου
Varistor
Σειρά 20D
|
| Αξιολόγηση ασφαλειών |
1 έως 2 Α |
2 έως 3 Α |
3 έως 5 Α |
3 έως 10 Α |
5 έως 15 Α |
Εάν επιβεβαιωθεί με Max.Peak Current:
|
Μέγιστο ρεύμα αιχμής
8/20 us 1 φορά (Α)
|
Έως 500 |
501 έως 2000 |
2001 έως 6000 |
| Αξιολόγηση ασφαλειών |
3Α |
5Α |
10Α |
Πώς να επιλέξετε ένα βαρίστορ ZOV Zno
Για τις περισσότερες εφαρμογές, η επιλογή περιλαμβάνει έξι διαδικασίες:
1) Κανονικές συνθήκες λειτουργίας του βαρίστορ
Τάση βαρίστορ: η τιμή τάσης υπό δοκιμή σταθερού ρεύματος 1 mA.
Επιλέξτε το ZnO με υψηλότερη τάση.
AC/DC: max.rms.ή DC τάση.Επιλέξτε το μέγ. Τάση ίση ή μεγαλύτερη από την μέγιστη τάση εργασίας.
2) Η παροδική ενέργεια που απορροφάται από το ZnO
Για τον προσδιορισμό της ενέργειας που απορροφάται στο ZnO., μπορεί να εφαρμοστεί η ακόλουθη εξίσωση:
E=K*IP*Vc*T
Όπου το Κ είναι σταθερό. Η τιμή K είναι 1,0 για μια ορθογώνια κυματομορφή, 1,4 για μια κυματομορφή 10/1000 us και 8/20 us. Και IP είναι το ρεύμα αιχμής που εφαρμόζεται, Vc είναι η τάση σύσφιξης που εφαρμόστηκε ρεύμα. T είναι το πλάτος του παλμού.
Πρέπει να σημειωθεί ένα πράγμα ότι η ονομαστική ενέργεια και η ενέργεια που απορροφάται σε ένα Varistor μπορεί να μην είναι ταυτόσημες
Υπάρχει μια κατάσταση όπου ένα Varistor ZnO με καλύτερη τάση σύσφιξης θα απορροφά λιγότερη ενέργεια.
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
