Αμερικανική UL καταχωρημένη Μικροσκοπική βενζίνη βενζίνης βενζίνης 3.15 A 250V 5 mm x 20 mm Μέση χρονική καθυστέρηση Slow Blow T Cartridge Fuses
Εφαρμογές
Χρησιμοποιείται ως συμπληρωματική προστασία σε συσκευή ή εξοπλισμό χρήσης για την παροχή ατομικής προστασίας για εξαρτήματα ή εσωτερικά κυκλώματα.
Επικεφαλής του Διοικητικού Συνεδρίου Κατεβάστε________
Περιγραφή

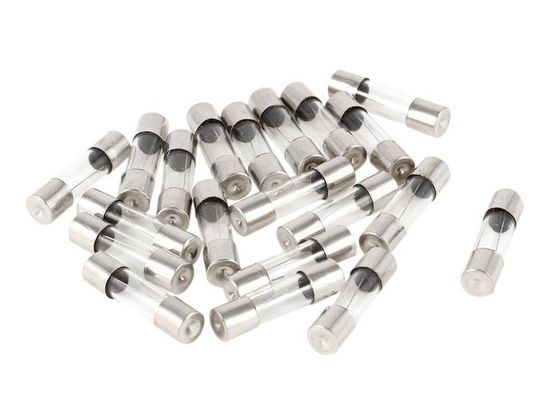

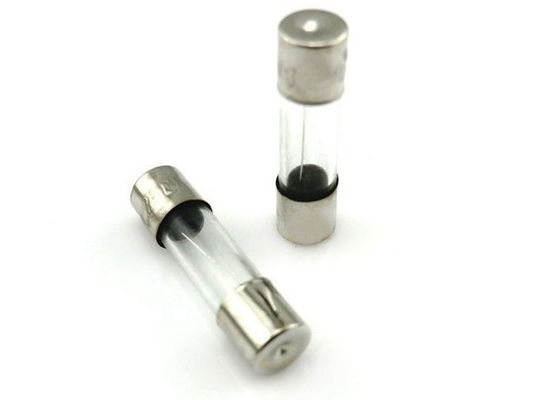

5 × 20 mm βεληνεκός βεληνεκούς γυάλινου σώματος, σχεδιασμένος σύμφωνα με τις προδιαγραφές της IEC.
Χαρακτηριστικά
• Σχεδιασμένο σύμφωνα με τα διεθνή πρότυπα (IEC) για χρήση σε παγκόσμιο επίπεδο
• Διατίθεται σε μορφή φυσίγγου και άξιας μολύβδου
• Ακολουθεί τις προδιαγραφές της IEC 60127-2, φύλλο 3 για ασφάλειες με χρονική καθυστέρηση
• Συμμόρφωση με το RoHS και χωρίς μόλυβδο.
• Μέση καθυστέρηση, χαμηλή ικανότητα σπάσματος

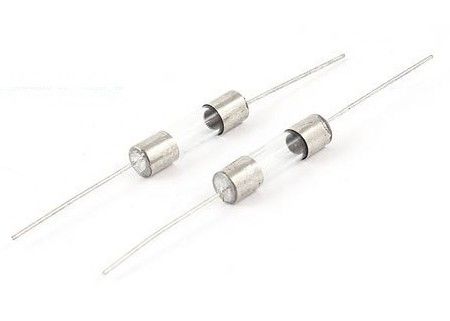

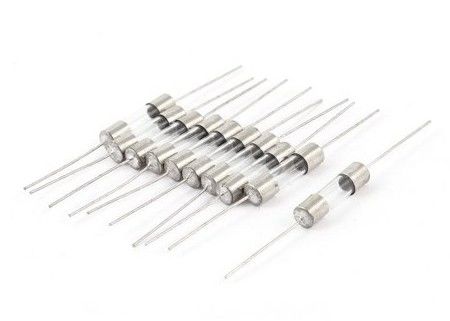

• Διατίθεται με προαιρετικά άξονες καλώδια
• 5 mm x 20 mm φυσικό μέγεθος
• Κύκλωμα γυαλιού, κατασκευή με νικελωμένο κρυστάλλιο
• Σχεδιασμένο σύμφωνα με το UL/CSA 248-14
Εγκρίσεις οργανισμών
Κατηγορία τάσης |
Οργανισμός |
Περιοχή αμπέρ |
Αριθμός φακέλου του οργανισμού |
125V/250V | UL | 200mA ~ 10A | Ε340427 ((JDYX) |
C-UL | 200mA ~ 10A | Ε340427 ((JDYX7) | |
PSE | 200mA ~ 10A | Αναμένεται | |
ΚΤΛ | 200mA ~ 10A | Αναμένεται |
Μέγεθος (mm)
![]() |
![]() |
- Όχι, όχι. |
Όνομα τμήματος |
Υλικό |
1 |
Κεφάλαιο |
Άλλες χημικές ουσίες |
2 |
Σώμα |
Τύπος γυαλιού |
3 |
Στοιχείο ασφάλειας |
Συσκευές από χάλυβα |
4 |
Σημείωση: |
Χάλκινο χάλυβα |
- Δεν ξέρω.
Προδιαγραφές (A=125V/B=250V)
Μέρος - Όχι, όχι, όχι. |
Άμπερες Αξιολόγηση |
Τετάρτη Αξιολόγηση |
Σπάσιμο Δυναμικότητα |
Εγώ...2Έλιξη Συμπληρωματικό (Α)2.S) |
STC0100A/B | 100mA | 250V/125V |
10000A@125 V AC (200mA~10A) ·
35A@250V AC (200mA~1A) ·
100A@250V AC (1,25A~3,5A) ·
200A@250V AC (4A~10A).
|
0.005 |
STC0125A/B | 125mA | 250V/125V | 0.01 | |
STC0160A/B | 160mA | 250V/125V | 0.02 | |
STC0200A/B | 200mA | 250V/125V | 0.04 | |
STC0250A/B | 250mA | 250V/125V | 0.06 | |
STC0300A/B | 300mA | 250V/125V | 0.08 | |
STC0315A/B | 315mA | 250V/125V | 0.10 | |
STC0350A/B | 350mA | 250V/125V | 0.13 | |
STC0400A/B | 400mA | 250V/125V | 0.19 | |
STC0500A/B | 500mA | 250V/125V | 0.32 | |
STC0630A/B | 630mA | 250V/125V | 0.54 | |
STC0750A/B | 750mA | 250V/125V | 0.93 | |
STC0800A/B | 800mA | 250V/125V | 1.16 | |
STC1100A/B | 1Α | 250V/125V | 2.5 | |
STC1125A/B | 1.25Α | 250V/125V | 4.2 | |
STC1150A/B | 1.5Α | 250V/125V | 6.2 | |
STC1160A/B | 1.6Α | 250V/125V | 11 | |
STC1200A/B | 2Α | 250V/125V | 20 | |
STC1250A/B | 2.5Α | 250V/125V | 39 | |
STC1300A/B | 3Α | 250V/125V | 64 | |
STC1315A/B | 3.15Α | 250V/125V | 69 | |
STC1350A/B | 3.5Α | 250V/125V | 70 | |
STC1400A/B | 4Α | 250V/125V | 83 | |
STC1500A/B | 5Α | 250V/125V | 90 | |
STC1600A/B | 6Α | 250V/125V | 102 | |
STC1630A/B | 6.3Α | 250V/125V | 126 | |
ΣΤΚ 1700Α/Β | 7Α | 250V/125V | 129 | |
ΣΤΚ 1800Α/Β | 8Α | 250V/125V | 147 | |
ΣΤΚ 2100Α/Β | 10Α | 250V/125V | 221 | |
STC2120A/B | 12Α | 250V/125V | - | |
STC2150A/B | 15Α | 250V/125V | - | |
STC2160A/B | 16Α | 250V/125V | - | |
STC2200A/B | 20Α | 250V/125V | - |
Χαρακτηριστικά λειτουργίας
% της ονομαστικής έντασης Άμπερα(Εντός) |
Ώρα για ανατίναξη |
100%* Μέσα | 4 ώρες Min |
135%* | 1 ώρα Μαξ |
200%* Μέσα | 120 δευτερόλεπτα μέγιστο |
Μέση χρονική καμπύλη ρεύματος
Πώς να αναγνωρίσετε και να αντικαταστήσετε μια σπασμένη ασφάλεια
Μια ασφάλεια είναι ένα στοιχείο ασφάλειας σε ηλεκτρονικές και ηλεκτρικές συσκευές και θα εκραγεί εάν υπάρχει υπερβολικό ρεύμα.
Το βραχυκύκλωμα, η υπερφόρτωση ή η βλάβη της συσκευής είναι οι κύριοι λόγοι για υπερβολικό ρεύμα.
Το να βάζετε λάθος ασφάλεια στην συσκευή μπορεί να οδηγήσει σε τραυματισμό, πυρκαγιά και να αυξήσει τις ζημιές της σπασμένης συσκευής σας.
Ποτέ μην αντικαθιστάτε μια ασφάλεια με υψηλότερη ισχύ γιατί η συσκευή σας μπορεί να αντλήσει περισσότερο ρεύμα από ό, τι υποτίθεται και ολόκληρο το πράγμα μπορεί να εκραγεί στο πρόσωπό σας.
Επίσης μην βάζετε ασφάλεια παράλληλα ή κατά σειρά
Μερικές φορές μπορείτε να βάλετε μικρότερη ρύθμιση ρεύματος ασφαλείας αν π.χ. η συσκευή σας είναι ρύθμιση για να αντλήσει 300 mA αλλά η ασφάλεια είναι 500 mA τότε μπορείτε να βάλετε ασφάλεια που είναι κοντά σε 300 mA αλλά όχι κάτω από 300 mA
Οι ασφάλειες ταυτοποιούνται με την ισχύ (A), την τάση (V), την ταχύτητα καύσης (γρήγορη ανάσα, αργή ανάσα, χρονική καθυστέρηση), το μέγεθος και το υλικό (κεραμική, γυαλί, πλαστικό, υαλοπλαστική)
Υπάρχουν Axial ή Pigtail ασφάλειες με σύρμα στο τέλος και είναι φτιαγμένα για συγκόλληση σε pcb
Η αργή βολή μπορεί να χειριστεί περισσότερο ρεύμα, τότε είναι σημειωμένα για μικρό χρονικό διάστημα και είναι σημειωμένα T και ισχύος (T2A, T1A, T0,25A) και ταχεία βολή είναι να φυσήξει στο σημάδι ρεύματος,έχουν την ένδειξη F (F2A), F1A)
Οι ονομαστικές τάσεις δεν σημειώνονται σε εναλλασσόμενο ή συνεχές
Οι κεραμικές ασφάλειες είναι πιο σταθερές, ορισμένες κεραμικές είναι επίσης γεμάτες άμμο για πρόσθετη προστασία και μπορούν να χειριστούν υψηλότερο ονομαστικό ρεύμα (πάνω από 15A)
Το γυαλί είναι διαφανές και φυσάει πιο γρήγορα επειδή δεν έχει άμμο που να απορροφά θερμότητα.
Παραδείγματα: Τα περισσότερα πολυμετρικά χρησιμοποιούν 10A 250V και 250 mA - 500 mA 250V Fast blow fusible 5x20 mm
Σε αυτό το βήμα θα πρέπει να αποσυνδέσετε τη συσκευή που δεν λειτουργεί
Δεν είναι τόσο δύσκολο. Απλά πρέπει να αποσυνδέσεις την πρίζα που πηγαίνει στην κύρια πρίζα.
Θα συνιστούσα επίσης να απενεργοποιήσετε την συσκευή πρώτα.
Ποτέ μην ανοίγετε συσκευή που είναι ακόμα συνδεδεμένη με την κύρια!
Οι ασφάλειες είναι συνήθως στην είσοδο της συσκευής, οπότε κοιτάξτε κοντά στην πρίζα.
Όταν τραβήξετε ασφάλεια έξω τραβήξτε το απαλά έτσι δεν θα καταστρέψει ασφάλεια ή κάποια στοιχεία
Αν έχετε γυάλινη ασφάλεια μπορείτε εύκολα να δείτε αν η ασφάλεια έχει καεί ή όχι
Για τα κεραμικά είδη θα χρειαστείτε ελεγκτή συνέχειας/πολυμέτρο/ωμμέτρο
Για τον ελεγκτή συνέχειας
Βάλε ασφάλεια στο μαύρο και κόκκινο μολύβι και αν ακούσεις μπιπ, η ασφάλεια σου είναι εντάξει. Αν δεν υπάρχει μπιπ, η ασφάλεια καίγεται.
Για πολυμετρικούς/ομμετρικούς
Ρυθμίστε πολυμέτρο σε ρύθμιση Ωμ (κοντά 1Ω) και βάλτε ένα καλώδιο σε κάθε άκρο της ασφάλειας και κοιτάξτε στην οθόνη
Αν το μετρητή δείχνει ένα μικρότερο από 1Ω τότε η ασφάλεια θα πρέπει να είναι εντάξει, αν δείχνει ότι δεν υπάρχει σύνδεση (στο πολυμετρητή μου είναι 1 στην αριστερή πλευρά) τότε η ασφάλεια είναι καμένη
Ελέγξτε ένα καπάκι στην ασφάλεια, το PCB ή το εγχειρίδιο για τα χαρακτηριστικά ασφαλείας
Θα έπρεπε να γράφει κάτι σαν: T2A250V, F1A250V που είναι βαθμολογία ασφάλειας
Το T είναι για την αργή ασφάλεια και το F για την γρήγορη ασφάλεια
2A ή 1A είναι Amperage βαθμολογία του συνήθως μόνο αριθμό και A
250V είναι η τάση ονομαστικού αριθμού του και V
Και μετά απλά μετρήστε το μέγεθος της ασφάλειας
Σε μικρές ηλεκτρικές συσκευές είναι συνήθως 5x20mm
Υπάρχουν 5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mm και 10x38mm
