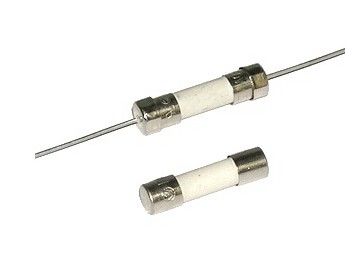

Υψηλή σπάζοντας ικανότητα 5x20mm Ferrule αργή χτυπήματος σύνδεση 4A 125VAC θρυαλλίδων σωλήνων χρονικής καθυστέρησης κεραμική για τα άσπρα αγαθά

Μεγάλη ικανότητα σπάσματος 5x20mm Ferrule Slow Blow Time Delay Ceramic Tube Fuse Link 4A 125VAC Για λευκά προϊόντα

Περιγραφή

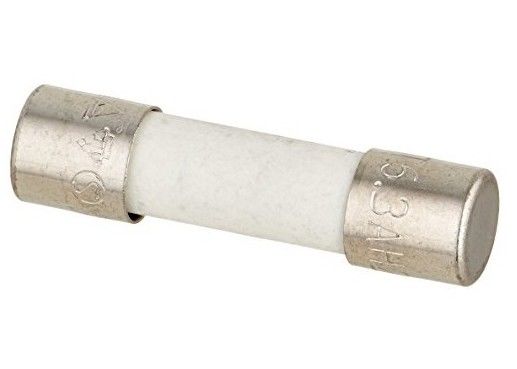

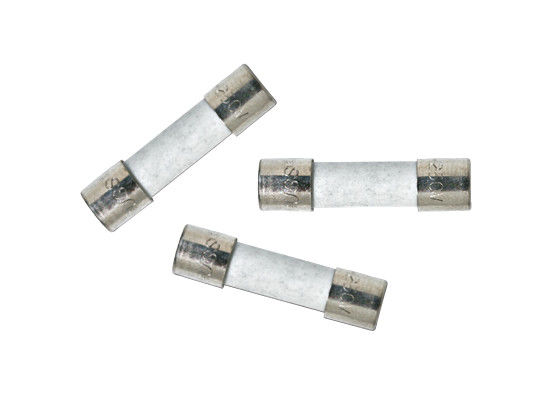

5 × 20 mm Time-Lag υπερχείλιση αντέχουν κεραμική σωλήνα φυσίγγιο ασφάλειας που έχει σχεδιαστεί σύμφωνα με τις προδιαγραφές της IEC,Standards:Σύμφωνα με την IEC60127-1, IEC60127-3, GB9364.1, GB9364.3.

Χαρακτηριστικά του προϊόντος

• Υψηλή ικανότητα σπάσματος με καθυστέρηση χρόνου
• Διάταξη ρεύματος από 0,1 A έως 30 A
• Κεραμικό σωλήνα, κατασκευή καπάκις από χαλκό, νικελωμένο
• Χωρίς αλογένια, συμβατό με το RoHS, χωρίς μόλυβδο

• Σχεδιασμένο σύμφωνα με τα διεθνή πρότυπα (IEC) για χρήση σε παγκόσμιο επίπεδο

• Υψηλή ικανότητα σπάσματος

• Ακολουθεί τις προδιαγραφές της IEC 60127-2, φύλλο 5 για ασφάλειες με χρονική καθυστέρηση

Εφαρμογές

Χρησιμοποιείται ως συμπληρωματική προστασία σε συσκευή ή εξοπλισμό χρήσης για την παροχή ατομικής προστασίας για εξαρτήματα ή εσωτερικά κυκλώματα.

Προστασία πρωτογενούς κυκλώματος:

• LED και γενικός φωτισμός

• τηλεοράσεις LED/LCD

• Μηχανές και λευκά είδη

• Τυπωτές και περιφερειακά

• Εξοπλισμός δοκιμών

• Εφοδιασμοί ηλεκτρικής ενέργειας

Επικεφαλής του Διοικητικού Συμβουλίου Κατεβάστε________

Πιστοποιητικά

Προδιαγραφές

Διάσταση(μμ)

	Χωρίς μόλυβδο
	Με μόλυβδο

Χαρακτηριστικά λειτουργίας

Δείκτης ανατροπής θερμοκρασίας

Συνιστώμενες παραμέτρους χειρολυτών:

Θερμοκρασία σιδήρου συγκόλλησης: 350° C +/- 5° C
Χρόνος θέρμανσης: 5 δευτερόλεπτα το πολύ.
Σημείωση: Αυτές οι συσκευές δεν συνιστάται για διαδικασίες IR ή convection reflow.

Επιπλέον υπηρεσίες

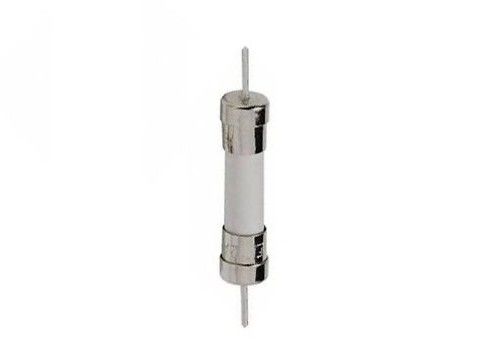

Για τις ασφάλειες με αγκάθι, ακολουθήστε τις παρακάτω συστάσεις για τον άξονα σχηματισμό μολύβδου και την τοποθέτηση σε PCB:

Μεταλλουργία μολύβδου:
Η απόσταση C μεταξύ της επίπεδης επιφάνειας του καπακιού και του άξονου μολύβδου πρέπει να είναι μεγαλύτερη από 1,0 mm.

Εγκατάσταση PCB:
Συνιστάται η απόσταση μεταξύ PCB και καπάκι ασφάλειας να είναι τουλάχιστον 1,5 mm.

Πώς να αναγνωρίσετε και να αντικαταστήσετε μια σπασμένη ασφάλεια

Βήμα 1: Αποσυνδέστε τη συσκευή	Σε αυτό το βήμα θα πρέπει να αποσυνδέσετε τη συσκευή που δεν λειτουργεί Δεν είναι τόσο δύσκολο. Απλά πρέπει να αποσυνδέσεις την πρίζα που πηγαίνει στην κύρια πρίζα. Θα συνιστούσα επίσης να απενεργοποιήσετε την συσκευή πρώτα. Ποτέ μην ανοίγετε συσκευή που είναι ακόμα συνδεδεμένη με την κύρια!
Βήμα 2: Εντοπισμός ασφάλειας	Οι ασφάλειες είναι συνήθως στην είσοδο της συσκευής, οπότε κοιτάξτε κοντά στην πρίζα. Όταν τραβήξετε ασφάλεια έξω τραβήξτε το απαλά έτσι δεν θα καταστρέψει ασφάλεια ή κάποια στοιχεία
Βήμα 3: Δοκιμή ασφάλειας	Αν έχετε γυάλινη ασφάλεια μπορείτε εύκολα να δείτε αν η ασφάλεια έχει καεί ή όχι Για τα είδη κεραμικών θα χρειαστείτε ελεγκτή συνέχειας/πολυμέτρομm Για τον ελεγκτή συνέχειας Βάλε ασφάλεια στο μαύρο και κόκκινο μολύβι και αν ακούσεις μπιπ, η ασφάλεια σου είναι εντάξει. Αν δεν υπάρχει μπιπ, η ασφάλεια καίγεται. Για πολυμετρητέςμm Ρυθμίστε πολυμέτρο σε ρύθμιση Ωμ (κοντά 1Ω) και βάλτε ένα καλώδιο σε κάθε άκρο της ασφάλειας και κοιτάξτε στην οθόνη Αν το μετρητή δείχνει ένα μικρότερο από 1Ω τότε η ασφάλεια θα πρέπει να είναι εντάξει, αν δείχνει ότι δεν υπάρχει σύνδεση (στο πολυμετρητή μου είναι 1 στην αριστερή πλευρά) τότε η ασφάλεια είναι καμένη
Βήμα 4: Αγοράζοντας καινούργια ασφάλεια	Ελέγξτε ένα καπάκι στην ασφάλεια, το PCB ή το εγχειρίδιο για τα χαρακτηριστικά ασφαλείας Θα έπρεπε να γράφει κάτι σαν: T2A250V, F1A250V που είναι βαθμολογία ασφάλειας Το T είναι για την αργή ασφάλεια και το F για την γρήγορη ασφάλεια 2A ή 1A είναι Amperage βαθμολογία του συνήθως μόνο αριθμό και A 250V είναι η τάση ονομαστικού αριθμού του και V Και μετά απλά μετρήστε το μέγεθος της ασφάλειας Σε μικρές ηλεκτρικές συσκευές είναι συνήθως 5x20mm Υπάρχουν 5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mm και 10x38mm
