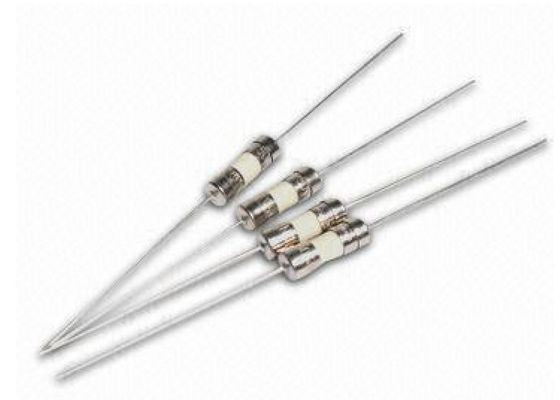

Ο νικέλινος ορείχαλκος ΚΑΠ 3x10mm κυλινδρικός μολυβδούχος πίνακας θρυαλλίδων 1.6A 250VAC σωλήνων χρονικών καθυστερήσεων κεραμικός τοποθετεί με UL εγκεκριμένο
Εφαρμογές
Αρχική προστασία κυκλωμάτων:
• Παροχές ηλεκτρικού ρεύματος
• Οδηγήσεων και γενικός φωτισμός
• Καταναλωτικά ηλεκτρονικά
• Υπολογιστής γραφείου, lap-top και σημειωματάριο
• Εξοπλισμός δοκιμής
_________________________________________________________Download______
Περιγραφή προϊόντων
• Χρονική καθυστέρηση
• Σχεδιασμένος σε iec60127-3
• Νικέλινη κατασκευή ΚΑΠ τελών ορείχαλκου ενιαία
• 3,6 χιλ. Χ συμπαγές σχέδιο 10 χιλ. χρησιμοποιούν λιγότερους
διάστημα πινάκων
• Αλόγονο ελεύθερο, αμόλυβδος, RoHS υποχωρητικό
Διάσταση (χιλ.)
Χωρίς μόλυβδο | |
Αξονικός μόλυβδος |
Ηλεκτρικές αποδόσεις (A=250V, B=125V)
Μέρος Αριθ. |
Αμπέρ Εκτίμηση |
Τάση Εκτίμηση |
Σπάσιμο Ικανότητα |
Ι2 TMelting Ολοκλήρωμα (Α2. Του S) |
Εγκρίσεις αντιπροσωπείας |
||
UL | cUL |
PSE |
|||||
HTP0100A/B | 100mA | 250V/125V | ΤΟ 50A@125V/250VAC | 0,0042 | ○ | ○ | ○ |
HTP0125A/B | 125mA | 250V/125V | ΤΟ 50A@125V/250VAC | 0,010 | ○ | ○ | ○ |
HTP0160A/B | 160mA | 250V/125V | ΤΟ 50A@125V/250VAC | 0,025 | ○ | ○ | ○ |
HTP0200A/B | 200mA | 250V/125V | ΤΟ 50A@125V/250VAC | 0,035 | ○ | ○ | ○ |
HTP0250A/B | 250mA | 250V/125V | ΤΟ 50A@125V/250VAC | 0,056 | ○ | ● | ○ |
HTP0300A/B | 300mA | 250V/125V | ΤΟ 50A@125V/250VAC | 0,10 | ○ | ● | ○ |
HTP0315A/B | 315mA | 250V/125V | ΤΟ 50A@125V/250VAC | 0,12 | ○ | ● | ○ |
HTP0350A/B | 350mA | 250V/125V | ΤΟ 50A@125V/250VAC | 0,15 | ○ | ● | ○ |
HTP0400A/B | 400mA | 250V/125V | ΤΟ 50A@125V/250VAC | 0,25 | ○ | ● | ○ |
HTP0500A/B | 500mA | 250V/125V | ΤΟ 50A@125V/250VAC | 0,35 | ○ | ● | ○ |
HTP0630A/B | 630mA | 250V/125V | ΤΟ 50A@125V/250VAC | 0,55 | ○ | ● | ○ |
HTP0750A/B | 750mA | 250V/125V | ΤΟ 50A@125V/250VAC | 0,70 | ○ | ● | ○ |
HTP0800A/B | 800mA | 250V/125V | ΤΟ 50A@125V/250VAC | 1.1 | ○ | ● | ○ |
HTP1100A/B | 1A | 250V/125V | ΤΟ 50A@125V/250VAC | 2 | ○ | ● | ○ |
HTP1125A/B | 1.25A | 250V/125V | ΤΟ 50A@125V/250VAC | 3.8 | ○ | ● | ○ |
HTP1150A/B | 1.5A | 250V/125V | ΤΟ 50A@125V/250VAC | 4.2 | ○ | ● | ○ |
HTP1160A/B | 1.6A | 250V/125V | ΤΟ 50A@125V/250VAC | 6.2 | ○ | ● | ○ |
HTP1200A/B | 2A | 250V/125V | ΤΟ 50A@125V/250VAC | 13 | ○ | ● | ○ |
HTP1250A/B | 2.5A | 250V/125V | ΤΟ 50A@125V/250VAC | 18 | ○ | ● | ○ |
HTP1300A/B | 3A | 250V/125V | ΤΟ 50A@125V/250VAC | 28 | ○ | ● | ○ |
HTP1315A/B | 3.15A | 250V/125V | ΤΟ 50A@125V/250VAC | 32 | ○ | ● | ○ |
HTP1350A/B | 3.5A | 250V/125V | ΤΟ 50A@125V/250VAC | 39 | ○ | ● | ○ |
HTP1400A/B | 4A | 250V/125V | ΤΟ 50A@125V/250VAC | 43 | ○ | ● | ○ |
HTP1500A/B | 5A | 250V/125V | ΤΟ 50A@125V/250VAC | 54 | ○ | ● | ○ |
HTP1600A/B | 6A | 250V/125V | ΤΟ 50A@125V/250VAC | 58 | ○ | ● | ○ |
HTP1630A/B | 6.3A | 250V/125V | ΤΟ 50A@125V/250VAC | 59 | ○ | ● | ○ |
HTP1700A/B | 7A | 250V/125V | ΤΟ 50A@125V/250VAC | 63 | ○ | ● | ○ |
HTP1800A/B | 8A | 250V/125V | ΤΟ 50A@125V/250VAC | 65 | ○ | ● | ○ |
HTP2100A/B | 10A | 250V/125V | ΤΟ 50A@125V/250VAC | 68 | ○ | ● | ○ |
HTP2100A/B | 12A | 250V/125V | ΤΟ 50A@125V/250VAC | 72 | ○ | ○ | ○ |
Ηλεκτρικά χαρακτηριστικά
% της εκτίμησης αμπέρ (μέσα) |
Χρόνος φυσήγματος |
100% * μέσα | 4 ώρες λ. |
200% * μέσα | 60 SEC Max |
Περιβαλλοντικά στοιχεία
Λειτουργούσα θερμοκρασία | -55 °C σε +125 °C (με) |
Θερμικός κλονισμός |
Mil-STD 202G, μέθοδος 107G, όρος δοκιμής Β (5 κύκλοι -65 °C σε +125 °C) |
Δόνηση | Mil-STD 202G, μέθοδος 201A |
Υγρασία | Mil-STD 202G, μέθοδος 103B, όρος δοκιμής Α |
Αλατισμένος ψεκασμός | Mil-STD 202G, μέθοδος 101D, όρος δοκιμής Β |
Ποιες είναι οι ομοιότητες και οι διαφορές μεταξύ μιας μίας χρήσης θρυαλλίδας και μιας επανατοποθετήσιμης θρυαλλίδας;
Μια restorable θρυαλλίδα είναι ουσιαστικά μια PTC θερμική αντίσταση. Είναι συνολικά διαφορετικό από μια θρυαλλίδα λόγω της λειτουργούσας αρχής του: προστατεύει ένα κύκλωμα δεδομένου ότι η αντίσταση του PTC υλικού συσχετίζεται θετικά στη θερμοκρασία και το άλμα στο σημείο κιουριού.
Για τις ομοιότητες: και οι δύο μπορούν να χρησιμοποιηθούν για τα κυκλώματα για overcurrent την προστασία και να εφαρμοστούν σε διάφορους παρόμοιους τομείς και περιστάσεις. Και οι δύο μπορούν να χρησιμοποιηθούν ή να αντικατασταθούν σε ορισμένες περιπτώσεις. Παραδείγματος χάριν, και τα δύο προϊόντα είναι σημαντικά για τις εφαρμογές προστασίας μπαταριών όπου overcurrent η απαίτηση προστασίας δεν είναι τόσο αυστηρή. Για την προστασία ορισμένων ολοκληρωμένων κυκλωμάτων και σημαντικών συστατικών ή στις εισόδου-εξόδου άκρες δύναμης, μόνο η μίας χρήσης θρυαλλίδα μπορεί να είναι ικανή. Η απαίτηση σύνθετης αντίστασης είναι επίσης υψηλότερη για αυτά τα μέρη. Εντούτοις, η PTC θερμική αντίσταση θα είναι η καλύτερη επιλογή για τις περιστάσεις όταν πρέπει να αποφύγουν τα προϊόντα καταστροφή από την προστασία υπερθέρμανσης ή overcurrent στις διεπαφές όπου η καυτός-ανταλλαγή είναι συχνή. Ακόμα στις περισσότερες περιπτώσεις, τα δύο προϊόντα είναι πολύ διαφορετικά ή δεν μπορούν να αντικαταστήσουν το ένα άλλο. Ο ακόλουθος πίνακας παρουσιάζει αρχικές διαφορές μεταξύ των δύο.
Εξ αιτίας των ομοιοτήτων και των διαφορών, τα δύο προϊόντα είναι διαθέσιμα στην αγορά για διαφορετικούς λόγους.
Θρυαλλίδα ενός χρόνου | Επανατοποθετήσιμη PTC θρυαλλίδα | |
Εσωτερική αντίσταση | Μικρός | Μεγάλος |
Τρέχουσα ευαισθησία | Υψηλός | Χαμηλός |
Χρόνος απόκρισης | Γρήγορα | Χαμηλός |
Ποσοστό γήρανσης | Αργός | Γρήγορα |
Ρεύμα διαρροής | Κανένας | Ναι |
Απόδοση ασφάλειας | Ισχυρός | Αδύνατος |
Πεδίο εφαρμογής | Ευρέως | Στενό |
