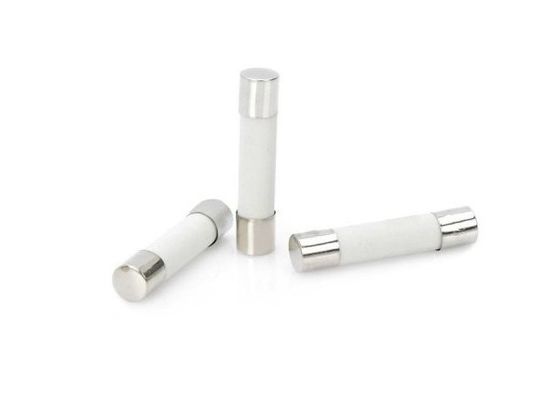

Η υψηλή σπάζοντας ικανότητα 6.35x32mm κυλινδρική κεραμική σύνδεση 10A 250V 6x30mm θρυαλλίδων σωλήνων χρονικής καθυστέρησης επιβραδύνει το χτύπημα για το φωτισμό
Κύρια χαρακτηριστικά γνωρίσματα
Σύμφωνα με UL 248 -1/-14.
UL αριθμός JDYX2.E365879 αρχείου
cUL αριθμός JDYX8.E365879 αρχείου
Υψηλή σπάζοντας προσιτότητα 1000A ικανότητας
Συμπαγές σχέδιο

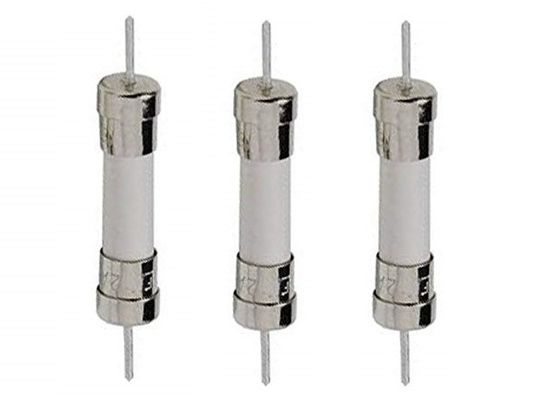

Αξονική μολυβδούχος και θρυαλλίδα κασετών διαθέσιμη
Εκτιμημένη τάση 250VAC
Ευρεία τρέχουσα σειρά 100mA~50A
Προσαρμοσμένη γωνία βαθμού μολύβδου forming/90 διαθέσιμη
Αδιαφανής κεραμικός σωλήνας, άμμος μέσα στην επιλογή διαθέσιμη
_________________________________________________________
Download______
Αποδόσεις
A=250VAC
|
P/N
|
Αμπέρ
Εκτίμηση
|
Τάση
Εκτίμηση
|
Σπάσιμο
Ικανότητα
|
Εγκρίσεις αντιπροσωπείας |
| UL |
cUL |
| BMT0100A |
100mA |
250V |
Εναλλασσόμενο ρεύμα του 35A@250V (100mA~1A)
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟΥ 100A@250V (1.25A~3.5A)
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟΥ 200A@250V (4A~10A).
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟΥ 750A@250V (12A~30A).
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟΥ 1000A@250V (32A~50A)
|
● |
● |
| BMT0160A |
160mA |
250V |
● |
● |
| BMT0200A |
200mA |
250V |
● |
● |
| BMT0250A |
250mA |
250V |
● |
● |
| BMT0300A |
300mA |
250V |
● |
● |
| BMT0315A |
315mA |
250V |
● |
● |
| BMT0350A |
350mA |
250V |
● |
● |
| BMT0400A |
400mA |
250V |
● |
● |
| BMT0500A |
500mA |
250V |
● |
● |
| BMT0630A |
630mA |
250V |
● |
● |
| BMT0750A |
750mA |
250V |
● |
● |
| BMT0800A |
800mA |
250V |
● |
● |
| BMT1100A |
1A |
250V |
● |
● |
| BMT1125A |
1.25A |
250V |
● |
● |
| BMT1150A |
1.5A |
250V |
● |
● |
| BMT1160A |
1.6A |
250V |
● |
● |
| BMT1200A |
2A |
250V |
● |
● |
| BMT1250A |
2.5A |
250V |
● |
● |
| BMT1300A |
3A |
250V |
● |
● |
| BMT1315A |
3.15A |
250V |
● |
● |
| BMT1350A |
3.5A |
250V |
● |
● |
| BMT1400A |
4A |
250V |
● |
● |
| BMT1500A |
5A |
250V |
● |
● |
| BMT1600A |
6A |
250V |
● |
● |
| BMT1630A |
6.3A |
250V |
● |
● |
| BMT1800A |
8A |
250V |
● |
● |
| BMT2100A |
10A |
250V |
● |
● |
| BMT2120A |
12A |
250V |
● |
● |
| BMT2150A |
15A |
250V |
● |
● |
| BMT2200A |
20A |
250V |
● |
● |
| BMT2250A |
25A |
250V |
● |
● |
| BMT2300A |
30A |
250V |
● |
● |
| BMT2320A |
32A |
250V |
● |
● |
| BMT2500A |
50A |
250V |
● |
● |
Χαρακτηριστικά προϊόντων
|
Δύναμη τραβήγματος μολύβδου
|
5N για τα δευτερόλεπτα 10±1
|
|
Δύναμη ώθησης μολύβδου
|
2N για τα δευτερόλεπτα 10±1
|
|
Δυνατότητα ύλης συγκολλήσεως
|
Κύμα: 260℃, ≤3s
Συγκολλώντας σίδηρος: 350±10℃, ≤3s.
|
|
Αντίσταση θερμότητας συγκόλλησης
|
Κύμα: 260℃, 10s
Συγκολλώντας σίδηρος: 350℃, 5s.
|
Ηλεκτρικά χαρακτηριστικά
|
Όρος δοκιμής
|
Όλη η ηλεκτρική δοκιμή πρόκειται να διευθυνθεί με τον περιβαλλοντικό αέρα σε μια θερμοκρασία 25±5℃. |
| Χωρητικότητα φορτίων |
Όταν τα φορτία θρυαλλίδων μέσω 100% του εκτιμημένου ρεύματος, πρέπει να φυσήξουν μέσα σε 4 ώρες. |
|
Διακοπή της εκτίμησης
|
Σπάσιμο της ικανότητας:
35A στο εναλλασσόμενο ρεύμα 250V (BMT στη σειρά 100mA~1A)
100A στο εναλλασσόμενο ρεύμα 250V (BMT στη σειρά 1.25A~3.5A)
200A στο εναλλασσόμενο ρεύμα 250V (BMT στη σειρά 4A~10A)
750A στο εναλλασσόμενο ρεύμα 250V (BMT στη σειρά 12A~30A)
1000A στο εναλλασσόμενο ρεύμα 250V (BMT στη σειρά 32A~50A). |
|
Δοκιμή αυξανόμενης θερμοκρασίας
|
Όταν οι χρόνοι 100% της εκτίμησης αμπέρ περνούν τη θρυαλλίδα, μετά από να φθάσουν στη θερμική ισορροπία, η θερμοκρασία στην επιφάνεια θρυαλλίδων που αυξάνεται δεν θα είναι υψηλότερη από 75℃. Σημείωση: Αυξανόμενη θερμοκρασία = η θερμοκρασία επιφάνειας - περιβαλλοντική θερμοκρασία. |
Λειτουργούντα χαρακτηριστικά
|
% της εκτίμησης αμπέρ (μέσα)
|
Χρόνος φυσήγματος
|
| 100%* μέσα |
4 ώρες λ. |
| 200%* μέσα |
120 SEC Max |
Διάσταση (χιλ.)
Αξονικός μολυβδούχος

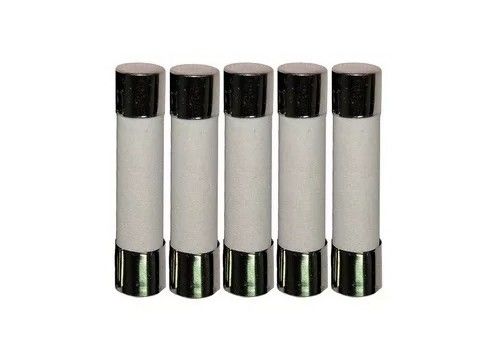

Θρυαλλίδα κασετών
Ένας αντιστάτης θρυαλλίδων λειτουργεί όπως μια θρυαλλίδα;
Ένας αντιστάτης είναι διαθέσιμος για ένα ορισμένο φορτίο. Εάν η τρέχουσα ροή του αντιστάτη υπερβεί το όριο, θα καεί και το κύκλωμα θα είναι ανοικτό. Σε αυτό το σημείο, ένας αντιστάτης είναι παρόμοιος με μια θρυαλλίδα, δηλ., το ρεύμα μπορεί να διακοπεί επάνω overcurrent. Αυτό φαίνεται όπως μια λειτουργία θρυαλλίδων. Κατά αυτόν τον τρόπο, μερικοί κατασκευαστές αλλάζουν τη θρυαλλίδα στο αρχικό σχέδιό του στους φτηνούς αντιστάτες θρυαλλίδων για να κρατήσουν το κόστος χαμηλά, που παρουσιάζει στους πελάτες με την επιφανειακή ασφάλεια.
Εντούτοις, είναι ένας αντιστάτης θρυαλλίδων ικανός να αντικαταστήσει μια θρυαλλίδα για να έχει την ίδια λειτουργία; Η απάντηση είναι προφανώς αριθ.
Όπως ξέρουμε, μια καλή θρυαλλίδα πρέπει να κατέχει τρεις ουσιαστικές λειτουργίες: προστασία, ρουλεμάν φορτίων και ασφάλεια, ενώ ένας αντιστάτης θρυαλλίδων μπορεί να μην είναι σε θέση να εργαστεί καλά και σε στις τρεις πτυχές.
Οι καλύψεις λειτουργίας προστασίας υπερφορτώνουν την προστασία και την προστασία βραχυκυκλώματος. Συγκεκριμένα, μια θρυαλλίδα πρέπει να λειτουργήσει μέσα στον καθορισμένο χρόνο όταν εμφανίζεται απροσδόκητο overcurrent, ακόμη και εξαιρετικά σύντομο overcurrent, στο κύκλωμα, ώστε να προστατευθούν το κύκλωμα και τα μέρη. Ένας αντιστάτης θρυαλλίδων μπορεί να μην είναι τόσο ακριβής όσο η θρυαλλίδα από την άποψη των τεχνικών παραμέτρων όπως τον αρχικούς χρόνο και τη διάρκεια λειτουργίας, και δεν μπορεί έτσι να εξασφαλίσει overcurrent προστασία. Λειτουργεί μόνο σε κάποιο βαθμό για συντομία το ρεύμα.
Η φέρουσα λειτουργία φορτίων μιας θρυαλλίδας εξασφαλίζεται από την αξία I2t, η οποία επιτρέπει σε μια θρυαλλίδα για να αντισταθεί τους κλονισμούς σφυγμού μιας ορισμένης ενέργειας από τις διαδικασίες μεταγωγής. Πρέπει να υπολογίσουμε και να αξιολογήσουμε αυτήν την αξία πριν από την επιλογή θρυαλλίδων. Εντούτοις, ένας αντιστάτης θρυαλλίδων δεν έχει κανέναν παρόμοιο τεχνικό δείκτη, έτσι μπορεί να φυσεί από έναν σφυγμό εάν η αξία είναι μικρή ή αποτυγχάνει να προστατεύσει το κύκλωμα εάν είναι μεγάλο.
Όσον αφορά στην ασφάλεια, μια θρυαλλίδα μπορεί να βεβαιωθεί μέσω της εκτιμημένης τάσης, διακόπτοντας την ικανότητα και άλλους δείκτες, ειδικά πιστοποίηση συμμόρφωσης ασφάλειας από έναν εξουσιοδοτημένο τρίτο. Ένας αντιστάτης θρυαλλίδων δεν είναι ένα τμήμα ασφάλειας, έτσι δεν χρειάζεται την πιστοποίηση. Η ασφάλειά της είναι επομένως αμφισβητήσιμη. Επιπλέον, έχει την ανεπαρκή προστασία, και
s σκληρό να μην εξασφαλίσει κανέναν κίνδυνο εμφανίζεται κατά τη διάρκεια της σπάζοντας διαδικασίας.
Συμπερασματικά, ένας αντιστάτης θρυαλλίδων μπορεί να φυσήξει επάνω overcurrent, αλλά δεν μπορεί να λειτουργήσει όπως μια θρυαλλίδα. Στις περισσότερες εφαρμογές, δεν θα είναι αρμόζον να αντικατασταθεί μια θρυαλλίδα με έναν αντιστάτη θρυαλλίδων για να κόψει το κόστος.
