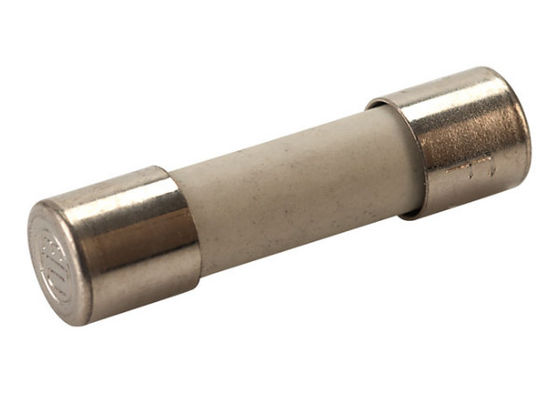

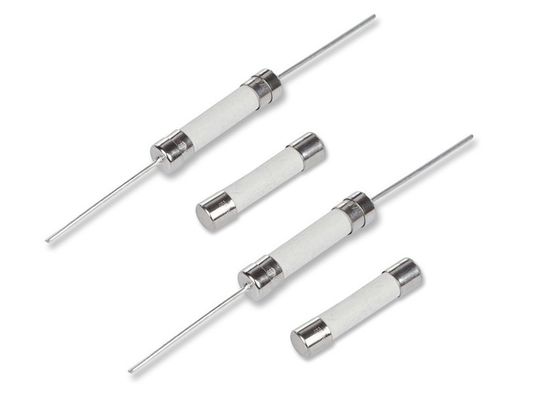

UL cUL πιστοποίησε να ενεργήσει 5x20mm τη γρήγορη γρήγορη κεραμική σωλήνων σύνδεση θρυαλλίδων θρυαλλίδων 1.25A 250V Φ κυλινδρική μικροσκοπική για τον προσαρμοστή
Χαρακτηριστικά γνωρίσματα
Τρέχουσα εκτίμηση 1.25A
Εκτιμημένος στο εναλλασσόμενο ρεύμα 250V
Νικέλινα καλύμματα τελών ορείχαλκου
Παρεχόμενος μεμονωμένα
UL, cUL απαριθμημένος
_________________________________________________________Download______
Προδιαγραφή
A=250V, B=125V
Μέρος Αριθ. |
Αμπέρ Εκτίμηση |
Τάση Εκτίμηση |
Σπάσιμο Ικανότητα |
Ι2 TMelting Ολοκλήρωμα (Α2. Του S) |
Εγκρίσεις αντιπροσωπείας |
||
UL | cUL |
PSE |
|||||
BFC0100A/B | 100mA | 250V/125V |
το 10000A@125 Β εναλλασσόμενο ρεύμα (200mA~10A)
Εναλλασσόμενο ρεύμα του 35A@250V (200mA~1A)
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟΥ 100A@250V (1.25A~3.5A)
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟΥ 200A@250V (4A~10A).
|
0,002 | ○ | ○ | ○ |
BFC0125A/B | 125mA | 250V/125V | 0,003 | ○ | ○ | ○ | |
BFC0160A/B | 160mA | 250V/125V | 0,005 | ○ | ○ | ○ | |
BFC0200A/B | 200mA | 250V/125V | 0,01 | ● | ● | ○ | |
BFC0250A/B | 250mA | 250V/125V | 0,02 | ● | ● | ○ | |
BFC0300A/B | 300mA | 250V/125V | 0,04 | ● | ● | ○ | |
BFC0315A/B | 315mA | 250V/125V | 0,045 | ● | ● | ○ | |
BFC0350A/B | 350mA | 250V/125V | 0,055 | ● | ● | ○ | |
BFC0400A/B | 400mA | 250V/125V | 0,07 | ● | ● | ○ | |
BFC0500A/B | 500mA | 250V/125V | 0,1 | ● | ● | ○ | |
BFC0630A/B | 630mA | 250V/125V | 0,2 | ● | ● | ○ | |
BFC0750A/B | 750mA | 250V/125V | 0,35 | ● | ● | ○ | |
BFC0800A/B | 800mA | 250V/125V | 0,45 | ● | ● | ○ | |
BFC1100A/B | 1A | 250V/125V | 0,9 | ● | ● | ○ | |
BFC1125A/B | 1.25A | 250V/125V | 1.3 | ● | ● | ○ | |
BFC1150A/B | 1.5A | 250V/125V | 1.6 | ● | ● | ○ | |
BFC1160A/B | 1.6A | 250V/125V | 2.5 | ● | ● | ○ | |
BFC1200A/B | 2A | 250V/125V | 5.8 | ● | ● | ○ | |
BFC1250A/B | 2.5A | 250V/125V | 7.6 | ● | ● | ○ | |
BFC1300A/B | 3A | 250V/125V | 8.1 | ● | ● | ○ | |
BFC1315A/B | 3.15A | 250V/125V | 11 | ● | ● | ○ | |
BFC1350A/B | 3.5A | 250V/125V | 19 | ● | ● | ○ | |
BFC1400A/B | 4A | 250V/125V | 28 | ● | ● | ○ | |
BFC1500A/B | 5A | 250V/125V | 40 | ● | ● | ○ | |
BFC1600A/B | 6A | 250V/125V | 50 | ● | ● | ○ | |
BFC1630A/B | 6.3A | 250V/125V | 64 | ● | ● | ○ | |
BFC1700A/B | 7A | 250V/125V | 107 | ● | ● | ○ | |
BFC1800A/B | 8A | 250V/125V | 133 | ● | ● | ○ | |
BFC2100A/B | 10A | 250V/125V | 242 | ● | ● | ○ | |
BFC2150A/B | 15A | 250V/125V | 368 | ○ | ○ | ○ | |
BFC2160A/B | 16A | 250V/125V | 388 | ○ | ○ | ○ | |
BFC2200A/B | 20A | 250V/125V | 442 | ○ | ○ | ○ | |
BFC2250A/B | 25A | 250V/125V | 568 | ○ | ○ | ○ |
Διάσταση χιλ.
Εγκρίσεις αντιπροσωπείας
Εκτίμηση τάσης |
Αντιπροσωπεία |
Σειρά αμπέρ |
Αριθμός αρχείου αντιπροσωπείας |
125V/250V | UL | 200mA ~ 10A | E340427 (JDYX) |
Γ-UL | 200mA ~ 10A | E340427 (JDYX7) |
Εφαρμογές
Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν την προστασία βραχυκυκλώματος των ημιαγωγών όπως thyristors, οι δίοδοι και triacs. Σημειώστε ότι με τις τιμές μεγαλύτερου από 6.3A η χρήση ανοικτά fuseholders τύπων συστήνεται, για να μειώσει τον κίνδυνο θέσης σε λειτουργία ενόχλησης σε ή κοντά στο πλήρες εκτιμημένο ρεύμα.
- Αρχική προστασία στον εξοπλισμό
- Παροχές ηλεκτρικού ρεύματος
- Μπαταρία
- Φωτισμός οδηγήσεων
Περιγραφή
- Τυποποιημένη θρυαλλίδα IEC
- Χ = υψηλή σπάζοντας ικανότητα (κεραμικός σωλήνας)
Πρότυπα
- IEC 60127-2/1
- UL 248-14
- CSA C22.2 αριθ. 248,14
Ποια είναι η διαφορά μεταξύ του αργών χτυπήματος και γρήγορα να ενεργήσει της θρυαλλίδας από την άποψη της απόδοσης και της εφαρμογής;
Μια αργή θρυαλλίδα χτυπήματος είναι διαφορετική από μια γρήγορη να ενεργήσει θρυαλλίδα στην ικανότητά της να αντισταθεί τα παροδικά ρεύματα σφυγμού, δηλ., αυτό μπορεί να αντισταθεί το ρεύμα κύματος επάνω δύναμη-/μακριά, εξασφαλίζοντας κατά συνέπεια τις εργασίες εξοπλισμού κανονικά. Επομένως, οι αργές θρυαλλίδες χτυπήματος καλούνται συχνά θρυαλλίδες χρονικής καθυστέρησης. Τεχνικά, μια αργή θρυαλλίδα χτυπήματος χαρακτηρίζει μια υψηλότερη αξία I2t, και απαιτεί περισσότερη ενέργεια για να φυσήξει, έτσι είναι πιό σε θέση τους σφυγμούς έναντι μιας γρήγορης να ενεργήσει θρυαλλίδας εκτιμημένου του ίδιο πράγμα ρεύματος.
Όταν overcurrent εμφανίζεται σε ένα κύκλωμα, ο σπάζοντας χρόνος μιας αργής θρυαλλίδας χτυπήματος παίρνει περισσότερο από αυτή μιας γρήγορης να ενεργήσει θρυαλλίδας λόγω του μεγαλύτερου I2t. Είναι λιγότεροι που προστατεύονται αυτός ο τρόπος δεδομένου ότι μερικοί άνθρωποι ανησυχούν; Η απάντηση είναι αριθ. Μόλις αποτύχει το κύκλωμα, overcurrent θα διαρκέσει και η αντίστοιχη ενέργεια που απελευθερώνεται θα υπερβεί το I2t της θρυαλλίδας έως ότου εκρήγνυται. Η διαφορά συγχρονισμού του αργού φυσήγματος και γρήγορα να ενεργήσει δεν είναι σημαντική στην προστασία τους. Το αργό φύσηγμα έχει επιπτώσεις στην απόδοση προστασίας μόνο όταν πρέπει να προστατευθούν τα ευαίσθητα συστατικά που υπάρχουν στο προστατευμένο κύκλωμα.
Λόγω της προηγούμενης διαφοράς, επιβραδύνετε το χτύπημα και γρήγορα να ενεργήσουν οι θρυαλλίδες εφαρμόζονται στα διαφορετικά κυκλώματα. Γρήγορα να ενεργήσουν οι θρυαλλίδες πρέπει να χρησιμοποιηθούν στα καθαρώς ανθεκτικά κυκλώματα (αριθ. ή λιγότερα κύματα) ή τα κυκλώματα όπου το ολοκληρωμένο κύκλωμα και άλλα ευαίσθητα συστατικά πρέπει να προστατευθούν, ενώ οι αργές θρυαλλίδες χτυπήματος χρησιμοποιούνται κατά προτίμηση στα χωρητικά ή ευαίσθητα κυκλώματα όπου τα κύματα εμφανίζονται επάνω δύναμη-/μακριά και τη δύναμη εισόδου-εξόδου. Εκτός από τα κυκλώματα για την προστασία ολοκληρωμένου κυκλώματος, οι περισσότερες εφαρμογές με γρήγορα να ενεργήσουν τις θρυαλλίδες μπορούν να αντικατασταθούν με αργές χτυπήματος για να ενισχύσουν anti-surge την ικανότητα. Αντιστρόφως, η αντικατάσταση των εφαρμογών με τις αργές θρυαλλίδες χτυπήματος στους γρήγορα ενεργούντες αυτούς μπορεί να αναγκάσει τη θρυαλλίδα για να σπάσει μόλις ανάβεται ο εξοπλισμός και αποτυγχάνει να εργαστεί.
Επιπλέον, η οικονομική εκτίμηση είναι επίσης ένας έμμεσος παράγοντας για την επιλογή επειδή μια αργή θρυαλλίδα χτυπήματος είναι πολύ ακριβή από γρήγορα ένα ενεργούν.
