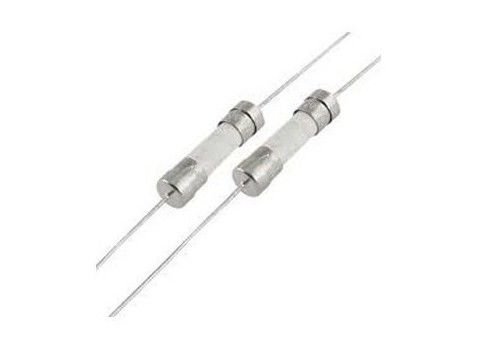

Ένας χρόνος 5x20mm αργή θρυαλλίδα 250V 125V 250mA Τ σωλήνων χτυπήματος κεραμική με το σπάσιμο της ικανότητας 1000A για την υψηλής τάσης εφαρμογή
Περιγραφή
5x20mm αργή θρυαλλίδα κασετών σωμάτων χτυπήματος κεραμική που σχεδιάζεται για τη μεγάλη τρέχουσα εφαρμογή, που τιμάται με UL, cUL πιστοποιητικό, κατάλληλο για τα διάφορα είδη κυκλώματος των ηλεκτρονικών συσκευών πέρα από την τρέχουσα προστασία. Ευρέως χρησιμοποιημένος σε βιομηχανικό του φωτισμού, της παροχής ηλεκτρικού ρεύματος και των εφαρμογών προσαρμοστών, κ.λπ.
_________________________________________________________
Download______
Εφαρμογή
Χρησιμοποιημένος ως συμπληρωματική προστασία στη συσκευή ή τον εξοπλισμό χρησιμοποίησης για να παρέχει τη μεμονωμένη προστασία για τα συστατικά ή τα εσωτερικά κυκλώματα.
Χαρακτηριστικά γνωρίσματα
• Σχεδιασμένος στα πρότυπα UL/CSA/ANCE 248
• Διαθέσιμος στην κασέτα και το αξονικό σχήμα μολύβδου
• RoHS υποχωρητικό και αμόλυβδο
• Ευρεία τρέχουσα σειρά
• Κατάλληλη εφαρμογή παγκόσμιας δύναμης τάσης Multip
Ηλεκτρικές αποδόσεις
Α = 250V/Β =125V
|
Μέρος
Αριθ.
|
Αμπέρ
Εκτίμηση
|
Τάση
Εκτίμηση
|
Σπάσιμο
Ικανότητα
|
Ι2 TMelting
Ολοκλήρωμα (Α2. Του S)
|
Εγκρίσεις αντιπροσωπείας
|
| UL |
cUL |
PSE
|
| 5.250BTC0100A/B |
100mA |
250V/125V |
το 10000A@125 Β εναλλασσόμενο ρεύμα (200mA~10A)
Εναλλασσόμενο ρεύμα του 35A@250V (200mA~1A)
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟΥ 100A@250V (1.25A~3.5A)
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟΥ 200A@250V (4A~10A).
|
0,002 |
○ |
○ |
○ |
| 5.250BTC0125A/B |
125mA |
250V/125V |
0,003 |
○ |
○ |
○ |
| 5.250BTC0160A/B |
160mA |
250V/125V |
0,005 |
○ |
○ |
○ |
| 5.250BTC0200A/B |
200mA |
250V/125V |
0,01 |
● |
● |
○ |
| 5.250BTC0250A/B |
250mA |
250V/125V |
0,02 |
● |
● |
○ |
| 5.250BTC0300A/B |
300mA |
250V/125V |
0,04 |
● |
● |
○ |
| 5.250BTC0315A/B |
315mA |
250V/125V |
0,045 |
● |
● |
○ |
| 5.250BTC0350A/B |
350mA |
250V/125V |
0,055 |
● |
● |
○ |
| 5.250BTC0400A/B |
400mA |
250V/125V |
0,07 |
● |
● |
○ |
| 5.250BTC0500A/B |
500mA |
250V/125V |
0,1 |
● |
● |
○ |
| 5.250BTC0630A/B |
630mA |
250V/125V |
0,2 |
● |
● |
○ |
| 5.250BTC0750A/B |
750mA |
250V/125V |
0,35 |
● |
● |
○ |
| 5.250BTC0800A/B |
800mA |
250V/125V |
0,45 |
● |
● |
○ |
| 5.250BTC1100A/B |
1A |
250V/125V |
0,9 |
● |
● |
○ |
| 5.250BTC1125A/B |
1.25A |
250V/125V |
1.3 |
● |
● |
○ |
| 5.250BTC1150A/B |
1.5A |
250V/125V |
1.6 |
● |
● |
○ |
| 5.250BTC1160A/B |
1.6A |
250V/125V |
2.5 |
● |
● |
○ |
| 5.250BTC1200A/B |
2A |
250V/125V |
5.8 |
● |
● |
○ |
| 5.250BTC1250A/B |
2.5A |
250V/125V |
7.6 |
● |
● |
○ |
| 5.250BTC1300A/B |
3A |
250V/125V |
8.1 |
● |
● |
○ |
| 5.250BTC1315A/B |
3.15A |
250V/125V |
11 |
● |
● |
○ |
| 5.250BTC1350A/B |
3.5A |
250V/125V |
19 |
● |
● |
○ |
| 5.250BTC1400A/B |
4A |
250V/125V |
28 |
● |
● |
○ |
| 5.250BTC1500A/B |
5A |
250V/125V |
40 |
● |
● |
○ |
| 5.250BTC1600A/B |
6A |
250V/125V |
50 |
● |
● |
○ |
| 5.250BTC1630A/B |
6.3A |
250V/125V |
64 |
● |
● |
○ |
| 5.250BTC1700A/B |
7A |
250V/125V |
107 |
● |
● |
○ |
| 5.250BTC1800A/B |
8A |
250V/125V |
133 |
● |
● |
○ |
| 5.250BTC2100A/B |
10A |
250V/125V |
242 |
● |
● |
○ |
| 5.250BTC2150A/B |
15A |
250V/125V |
368 |
● |
● |
○ |
| 5.250BTC2200A/B |
20A |
250V/125V |
442 |
● |
● |
○ |
| 5.250BTC2250A/B |
25A |
250V/125V |
568 |
● |
● |
○ |
| 5.250BTC2300A/B |
30A |
250V/125V |
715 |
● |
● |
○ |
Μονάδα διάστασης: χιλ.
Χωρίς μόλυβδο
Με το μόλυβδο
Ανθισμένα πρότυπα
|
% της εκτίμησης αμπέρ (μέσα)
|
Χρόνος φυσήγματος
|
| 100%* μέσα |
4 ώρες λ. |
| 135%* μέσα |
1 ώρα Max |
| 200%* μέσα |
120 SEC Max |
Πώς να εξετάσει και να αντικαταστήσει μια κεραμική θρυαλλίδα μικροκυμάτων
Εργαλεία:
Πλαστικά ή λαστιχένια γάντια
Θρυαλλίδα αντικατάστασης
Κατσαβίδι
Ξηρό ύφασμα
Βολτόμετρο
mmeter
Μαζί με τις θρυαλλίδες γυαλιού, οι κεραμικές θρυαλλίδες είναι μεταξύ των ο συνηθέστερα χρησιμοποιημένων θρυαλλίδων στις οικιακές ηλεκτρικές συσκευές. Αυτό περιλαμβάνει τους φούρνους μικροκυμάτων. Ένας φούρνος μικροκυμάτων είναι επιρρεπές σε βραχυκυκλώνω που προκαλείται από τις αυστηρές διακυμάνσεις τάσης.
Η παρουσία μιας κεραμικής θρυαλλίδας εξασφαλίζει ότι ένα ηλεκτρικό κύμα είναι ανίκανο να βλάψει τα εσωτερικά συστατικά του μικροκύματος. Αντίθετα από τις θρυαλλίδες γυαλιού, τις κεραμικές θρυαλλίδες γεμίζουν με ένα ειδικό υλικό υλικών πληρώσεως. Συνήθως, αυτό είναι άμμος. Όταν ένα βίαιο ηλεκτρικό ρεύμα προσπαθεί να ξεπεράσει τη θρυαλλίδα, η υπερθερμαμένη άμμος μέσα στα σπασίματα θρυαλλίδων κατευθείαν, που σπάζουν το ηλεκτρικό κύκλωμα. Αυτό είναι επειδή η άμμος είναι ένας πολύ φτωχός αγωγός της ηλεκτρικής ενέργειας. Περαιτέρω, οι sand-filled κεραμικές θρυαλλίδες έχουν ένα υψηλότερο σπάζοντας σημείο δεδομένου ότι η άμμος μπορεί να στηρίξει την πρόσθετη θερμότητα σε μεγαλύτερο βαθμό. Εντούτοις, προστατεύοντας το φούρνο μικροκυμάτων, μια θρυαλλίδα τείνει να πάρει φγμένη ή λειώνει. Μια τέτοια κεραμική αντικατάσταση αναγκών θρυαλλίδων. Αυτό μπορεί να γίνει εύκολα χρησιμοποιώντας τις ακόλουθες πληροφορίες.
Βήμα 1 - που παίρνει αρχισμένο: Βασικές προφυλάξεις και εντοπίζοντας κεραμικός κάτοχος θρυαλλίδων
Πάρτε αρχισμένος με τη φθορά των λαστιχένιων γαντιών. Εξασφαλίστε ότι η επιφάνεια γύρω από το μικρόκυμα είναι απολύτως ξηρά. Αφαιρέστε όλα τα συνδέοντας σκοινιά δύναμης του μικροκύματος. Ιδανικά, πρέπει να κλείσετε τον κεντρικό αγωγό παρέχετε ηλεκτρικά. Εάν το δωμάτιο είναι λίγο σκοτεινό, χρησιμοποιήστε έναν φακό. Γυρίστε το φούρνο μικροκυμάτων έτσι ώστε το οπίσθιο τμήμα του είναι προσιτό. Εδώ, είναι πιθανό να βρείτε ένα μεταλλικό πιάτο εξασφαλισμένο με τις βίδες.
Μερικά από τα παλαιότερα πρότυπα να εντοπίσουν ένα αφιερωμένο κιβώτιο θρυαλλίδων ακριβώς κάτω από το κατώτατο πιάτο του μικροκύματος. Χρησιμοποιήστε ένα κατσαβίδι για να χαλαρώσετε αυτές τις βίδες και να αφαιρέσετε back-plate. Επισημάνετε το σκοινί δύναμης που θα σας οδηγήσει στις κύριες ηλεκτρικές συνδέσεις. Συνήθως, ο κάτοχος θρυαλλίδων μικροκυμάτων βρίσκεται στην εγγύτητα όπου το σκοινί δύναμης είναι συνημμένο εσωτερικά.
Βήμα 2 - κεραμική θρυαλλίδα μικροκυμάτων εντόπισης και δοκιμής
Οι συνδετήρες κατόχων θρυαλλίδων αποτελούνται από έναν ήπιο χάλυβα άνοιξη και δεν πρέπει να καμφθούν. Χρησιμοποιώντας ένα μικρό κατσαβίδι τη θρυαλλίδα πρέπει να σπάσουν απότομα εύκολα από τον κάτοχο. Εάν η θρυαλλίδα φαίνεται κολλημένη, πένσες χρήσης για αυτό. Εντούτοις, μην προκαλέστε πάρα πολλή πίεση ή να βλάψετε την επιφάνεια διεύθυνσης της θρυαλλίδας. Πρέπει να εξετάσετε εάν η κεραμική θρυαλλίδα έχει φυσήξει. Για αυτό, χρησιμοποιήστε ένα βολτόμετρο
mmeter. Αυτό είναι απαραίτητο για τις κεραμικές θρυαλλίδες δεδομένου ότι δεν αναπτύσσουν μια μαυρισμένη εμφάνιση όπως τις ανθισμένες, θρυαλλίδες γυαλιού.
Χρησιμοποιήστε τους εξεταστικούς ελέγχους του βολτόμετρου για να εξετάσετε τις μεταλλικές άκρες της θρυαλλίδας. Το βολτόμετρο προτείνει την αντίσταση της θρυαλλίδας. Πρέπει να δώσει μια ανάγνωση μηδενός περίπου. Εντούτοις, στις ανθισμένες θρυαλλίδες, οι αναγνώσεις είναι πολύ υψηλότερες ή άπειρες.
Βήμα 3 - νέο μικρόκυμα προμήθευσης κεραμική θρυαλλίδα
Μερικές από τις θρυαλλίδες μπορούν να μην φέρουν ένα μαρκάρισμα τάσης ή έντασης ρεύματος. Αυτό το καθιστά δύσκολο να αποκωδικοποιήσει την κατάλληλη αντικατάσταση. Είναι καλύτερο ότι παίρνετε την ανθισμένη θρυαλλίδα σε ένα κατάστημα ηλεκτρικού ανεφοδιασμού για να πάρετε μια ακριβή αντικατάσταση. Ιδανικά, πρέπει να αγοράσετε μερικές πρόσθετες θρυαλλίδες για το εγγύς μέλλον.
Βήμα 4 - που αντικαθιστά την κεραμική θρυαλλίδα μικροκυμάτων
Δεν χρειάζεστε τα εργαλεία για να εγκαταστήσετε τη νέα θρυαλλίδα. Απλά ένθετο αυτό μέσα στην αφιερωμένη αυλάκωσή του στον κάτοχο θρυαλλίδων. Εάν η θρυαλλίδα δεν φαίνεται να τοποθετείται στην αυλάκωσή της, καθαρίστε τον κάτοχο θρυαλλίδων και τις αυλακώσεις θρυαλλίδων. Για αυτό, χρησιμοποιήστε ένα ξηρό ύφασμα που τυλίγεται γύρω από την άκρη ενός επίπεδου επικεφαλής κατσαβιδιού. Χρησιμοποιήστε την καλυμμένη άκρη για να ξύσετε ήπια τις επιφάνειες θρυαλλίδων. Επανεισάγετε τη θρυαλλίδα αντικατάστασης. Εξασφαλίστε την πίσω κάλυψη μικροκυμάτων και σφίγξτε τις βίδες του.
