Μικροσκοπικό άξονα μολύβδινο φυσίγγιο PCB Mount Fuses Fast Acting Pico Fuse 2.4x7 3x7 2x7 125V 250V 2Amp Για σύστημα φωτισμού
Περιγραφή
Οι ασφαλτήρες με γρήγορη δράση ανοίγουν με υπερφόρτωση και κάνουν βραχυκύκλωμα πολύ γρήγορα.Οι χρήσεις περιλαμβάνουν συμπληρωματική προστασία στην συσκευή ή τον εξοπλισμό χρήσης για την παροχή ατομικής προστασίας των εξαρτημάτων ή των εσωτερικών κυκλωμάτων.Οι ασφαλτήρες ταχείας δράσης δεν είναι σχεδιασμένοι να αντέχουν στα προσωρινά ρεύματα υπερφόρτωσης που συνδέονται με ορισμένα ηλεκτρικά φορτία.
Χαρακτηριστικά
- Μειωμένες απαιτήσεις χώρου PCB
- Διεθνώς εγκεκριμένο
- Χαμηλή εσωτερική αντίσταση
- Ανθεκτικό στις δονήσεις
- Πολύ γρήγορη δράση.
- Μικρό μέγεθος
- Ευρύ φάσμα ισχύος
- Ευρύ εύρος θερμοκρασιών λειτουργίας
- Καθαρισμός χαμηλής θερμοκρασίας
Προδιαγραφές
| Κατηγοριοποιημένο ρεύμα |
2.0Α |
| Κατηγορία τάσης |
250VAC |
| Δυνατότητα διάσπασης |
50A@125V/250VAC,50-60Hz |
| Μείωση τάσης |
(1.0 x 1): 230mV το πολύ. |
| Καταπολέμηση της εξουσίας |
(1.0 x 1): 550mW μέγιστο. |
| Τωρινή οργή |
100mA ~ 6,3A |
| Αντίσταση στο κρύο συνεχούς ρεύματος |
00,0145 Ωμ ~ 5,5 Ωμ |
| Τύπος ασφάλειας |
Εγκατάσταση επιφάνειας (εκτός από το στυλ φυσίγγων) |
| Κατηγορία τάσης |
Εναλλακτικός ρεύμα: 250V |
| Χρόνος απόκρισης |
Γρήγορα! |
| Μέγεθος / διάσταση |
0.155" διάμετρος x 0,280" L (3,94mm x 7,11mm) |
| Πακέτο / Κουτί |
Αξιακό |
| Θερμοκρασία λειτουργίας |
-55°C ~ 125°C |
| Τύπος στερέωσης |
Μέσα από την τρύπα |
| Λιώσιμο I2t |
0.000192 ~ 5.55 |
Μέγεθος προϊόντος και ταινίαςΜονάδα: mm
Συνεχιζόμενες παραστάσεις
|
Μέρος
- Όχι, όχι, όχι.
|
Άμπερες
Αξιολόγηση
|
Τετάρτη
Αξιολόγηση
|
Σπάσιμο
Δυναμικότητα
|
Εγώ...2Έλιξη
Συμπληρωματικό (Α)2.S)
|
Εγκρίσεις οργανισμού
|
| UL |
cUL |
PSE
|
| SFB0100A/B |
100mA |
250V/125V |
50A@125V/250VAC |
0.001 |
● |
● |
○ |
| SFB0125A/B |
125mA |
250V/125V |
50A@125V/250VAC |
0.002 |
● |
● |
○ |
| SFB0160A/B |
160mA |
250V/125V |
50A@125V/250VAC |
0.003 |
● |
● |
○ |
| SFB0200A/B |
200mA |
250V/125V |
50A@125V/250VAC |
0.006 |
● |
● |
○ |
| SFB0250A/B |
250mA |
250V/125V |
50A@125V/250VAC |
0.012 |
● |
● |
○ |
| SFB0300A/B |
300mA |
250V/125V |
50A@125V/250VAC |
0.016 |
● |
● |
○ |
| SFB0315A/B |
315mA |
250V/125V |
50A@125V/250VAC |
0.019 |
● |
● |
○ |
| SFB0350A/B |
350mA |
250V/125V |
50A@125V/250VAC |
0.022 |
● |
● |
○ |
| SFB0400A/B |
400mA |
250V/125V |
50A@125V/250VAC |
0.035 |
● |
● |
○ |
| SFB0500A/B |
500mA |
250V/125V |
50A@125V/250VAC |
0.047 |
● |
● |
○ |
| SFB0630A/B |
630mA |
250V/125V |
50A@125V/250VAC |
0.056 |
● |
● |
○ |
| SFB0750A/B |
750mA |
250V/125V |
50A@125V/250VAC |
0.078 |
● |
● |
○ |
| SFB0800A/B |
800mA |
250V/125V |
50A@125V/250VAC |
0.098 |
● |
● |
○ |
| SFB1100A/B |
1Α |
250V/125V |
50A@125V/250VAC |
0.3 |
● |
● |
○ |
| SFB1125A/B |
1.25Α |
250V/125V |
50A@125V/250VAC |
0.5 |
● |
● |
○ |
| SFB1150A/B |
1.5Α |
250V/125V |
50A@125V/250VAC |
0.6 |
● |
● |
○ |
| SFB1160A/B |
1.6Α |
250V/125V |
50A@125V/250VAC |
0.8 |
● |
● |
○ |
| SFB1200A/B |
2Α |
250V/125V |
50A@125V/250VAC |
1.2 |
● |
● |
○ |
| SFB1250A/B |
2.5Α |
250V/125V |
50A@125V/250VAC |
2 |
● |
● |
○ |
| SFB1300A/B |
3Α |
250V/125V |
50A@125V/250VAC |
2.5 |
● |
● |
○ |
| SFB1315A/B |
3.15Α |
250V/125V |
50A@125V/250VAC |
2.9 |
● |
● |
○ |
| SFB1350A/B |
3.5Α |
250V/125V |
50A@125V/250VAC |
3.1 |
● |
● |
○ |
| SFB1400A/B |
4Α |
250V/125V |
50A@125V/250VAC |
4.2 |
● |
● |
○ |
| SFB1500A/B |
5Α |
250V/125V |
50A@125V/250VAC |
7.2 |
● |
● |
○ |
| SFB1630A/B |
6.3Α |
250V/125V |
50A@125V/250VAC |
12 |
● |
● |
○ |
Χαρακτηριστικά λειτουργίας
|
% της ονομαστικής ισχύος των αμπερών (σε)
|
Ώρα για ανατίναξη
|
| 100% * Σε |
4 ώρες Min |
| 200% * |
60 δευτερόλεπτα Μαξ. |
Εφαρμογή
Σύστημα φωτισμού
Ηλεκτρική τροφοδοσία
LCD/PDP τηλεόραση
Εικόνα LCD
Μηχανές γραφειακής αυτοματοποίησης
Σύστημα ήχου/εικόνα
Ιατρικός εξοπλισμός
Ποσότητα συσκευασίας
Α. Συσκευή χύδην:
500 τεμάχια χύδην ανά σακούλα πολυμετρικών υλών·
10 σακούλες πολυμερούς σε κάθε εσωτερικό κουτί·
4 εσωτερικά κουτιά σε κάθε εξωτερικό κουτί
Β. Συσκευή με ταινία: (Συσκευή προεπιλεγμένη)
3000 τεμάχια ανά εσωτερικό κουτί
10 εσωτερικά κουτιά ανά εξωτερικό κουτί
Περιβαλλοντικά δεδομένα
• Δοκιμή διάρκειας ζωής: 2000 ώρες με 80% ονομαστικό ρεύμα, 55°C
• Αντοχή στην υγρασία: MIL-STD-202, μέθοδος 106, 90% σχετική υγρασία στους 65°C.
• Θερμοκρασία λειτουργίας: -55°C έως 125°C με κατάλληλη εκτόνωση ασφάλειας
• Αντίσταση στη θερμότητα συγκόλλησης: MIL-STD-202, μέθοδος 210, συνθήκη δοκιμής C (260°C)
• Σπρέι αλατιού: MIL-STD-202, μέθοδος 101, δοκιμαστική κατάσταση Β
• Σοκ: MIL-STD-202, μέθοδος 213, συνθήκη δοκιμής I, 100G ̇s για 6 χιλιοστά του δευτερολέπτου
• Τερματική αντοχή: MIL-STD-202, μέθοδος 211, συνθήκη δοκιμής Α, αντέχει σε δοκιμή άξιας έλξης 7 λίβρες.
• Θερμικό σοκ: MIL-STD-202, μέθοδος 107, συνθήκη δοκιμής Β, -65°C έως 125°C
• Θερμικός κύκλος: EIA-STD-RS-186-C, συνθήκη δοκιμής Α, -55°C έως 85°C
• Δονήσεις: MIL-STD-202, μέθοδος 204, συνθήκη δοκιμής C, (55 έως 2000 HZ, κορυφή 10G ̊s)
• Συναρμολόγηση κυμάτων: μέγιστη θερμοκρασία δεξαμενής 260°C, μέγιστη έκθεση 10 δευτερολέπτων, .125 " από το σώμα
• Ικανότητα συγκόλλησης: MIL-STD-202, μέθοδος 208

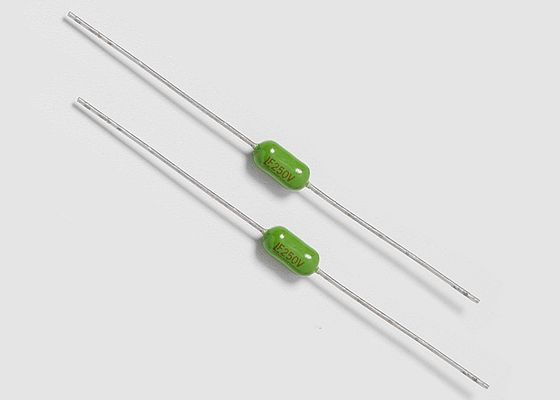

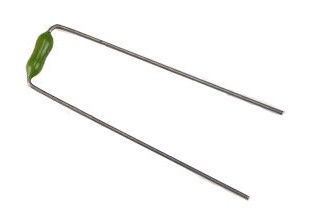

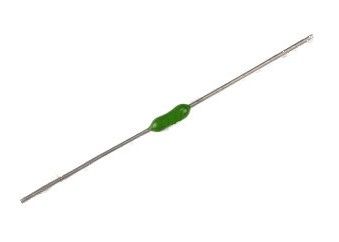

Φωτογραφίες προϊόντων
