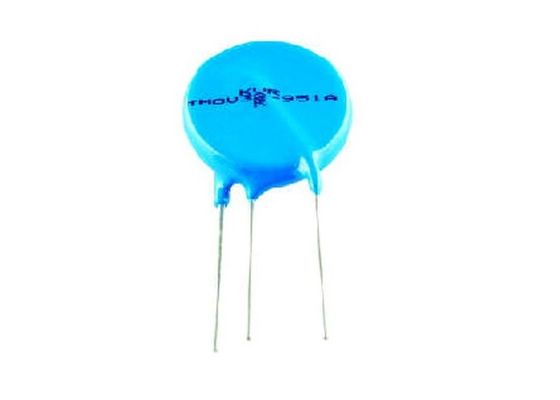

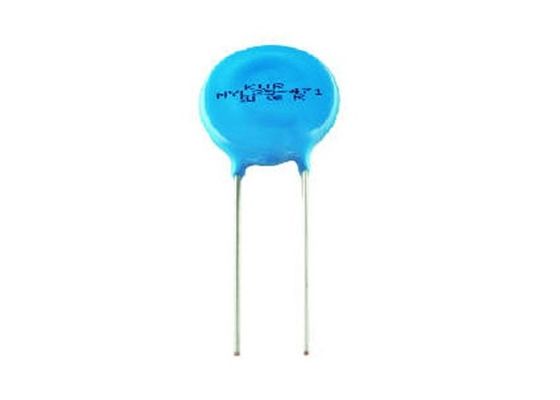

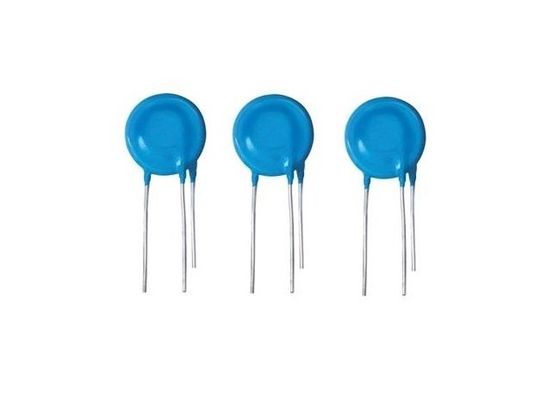

Το SPD 2PIN TMOV φωτεινών σηματοδοτών προστάτευσε θερμικά Varistor μεταλλικών οξειδίων 20mm 320VAC 10KA με τη θερμική διακοπή ενσωματωμένη
Εφαρμογές
• Προϊόντα SPD
• Ενότητες προστασίας επιτροπής εναλλασσόμενου ρεύματος
• Παροχές ηλεκτρικού ρεύματος γραμμών εναλλασσόμενου ρεύματος
• Προστατευμένοι από το κύμα συνδετήρες λουρίδων
• Μετρητές δύναμης εναλλασσόμενου ρεύματος
• Μεταθέσιμες βρύσες δύναμης εναλλασσόμενου ρεύματος
• GFCI (ρεύμα επίγειων ελαττωμάτων Interupter)
• UPS (αδιάκοπη παροχή ηλεκτρικού ρεύματος)
• Άσπρα αγαθά
• Βυσματωτό SPD φωτεινών σηματοδοτών
• AC/DC παροχές ηλεκτρικού ρεύματος
Περιγραφή
Dmax | 25.0 |
d1 (±0.1) |
1.0 |
H2 ανώτατος | 29.0 | d2 (±0.1) | 1.0 |
Tmax | 10.7 | Καλώδιο μολύβδου | Κονσερβοποιώντας καλώδιο χαλκού |
Lmin | 15.0 |
Συμμορφωθείτε με |
Οδηγία ROHS |
W1 (±1.0) | 11.5 | Επίστρωμα |
Μπλε μονωμένη εποξική ρητίνη |
e1 (ανώτατος) | 5.6 | Βάρος μονάδων | 8.3g |
Ηλεκτρικές αποδόσεις
Ηλεκτρικές παράμετροι | |||||||
Varistor τάση (V1mA) | 459V | ~ | 510 Β | ~ | 561V | ||
Μέγιστη συνεχής λειτουργούσα τάση | Vrms: 320 Β | VDC: 410V | |||||
Εκτιμημένη δύναμη | 1.0 W | ||||||
Μέγιστη τάση στερέωσης (8/20μs) | VC: 850V | Ολοκληρωμένο κύκλωμα: 100A | |||||
Ρεύμα κύματος (1×8/20μs) | 10000 Α | (8/20μs) | |||||
Μέγιστη ενέργεια | 184 J | (2ms) | |||||
Χαρακτηριστική ικανότητα | 1050pF | (1KHz) | |||||
Ρεύμα διαρροής | ≦10μA | (75% V1mA (συνεχές ρεύμα)) | |||||
Λειτουργούσα θερμοκρασία | -40℃ ~ +85℃ | ||||||
Θερμοκρασία αποθήκευσης | -40℃ ~ +100℃ | ||||||
Θερμοκρασία θρυαλλίδων | 146℃ | ||||||
Συγκολλημένοι χέρι θερμοκρασία/χρόνος | 265℃/3s |
Συσκευασία | ■ | Όγκος | 200pcs/bag | 800pcs/box | 1600pcs/carton |
□ | Tape&Reel | -PC/εξέλικτρο | -PC/κιβώτιο | -PC/χαρτοκιβώτιο | |
□ | Ammopack | -PC/τσάντα | - | -PC/χαρτοκιβώτιο |
Χαρακτηριστικά γνωρίσματα
• Σχεδιασμένος για να διευκολύνει τη συμμόρφωση σε UL1449 για τα προϊόντα SPD
• Υψηλή μέγιστη εκτίμηση ρευμάτων κύματος μέχρι 10kA
• Κύμα solderable
• Τυποποιημένες έντυπο μολύβδου και επιλογή διαστήματος
• -55°C λειτουργούντα temp +85°C στη σειρά
• Έκδοση τρεις-μολύβδου διαθέσιμη για λόγους ένδειξης
Επιλέξτε σωστά Varistors για Overvoltage την προστασία κυκλωμάτων
Varistors, αποκαλούμενα επίσης varistors το (MOVs) μεταλλικών οξειδίων, χρησιμοποιούνται για να προστατεύσουν τα ευαίσθητα κυκλώματα από ποικίλους overvoltage όρους. Ουσιαστικά, αυτές οι τάση-εξαρτώμενες, μη γραμμικές συσκευές έχουν τα ηλεκτρικά χαρακτηριστικά παρόμοια με τις πλάτη με πλάτη διόδους Zener.
Βήμα 1: Να βρεί την εκτίμηση τάσης του MOV, να επιτρέψουν το ελεύθερο ύψος 20% να αποτελέσει την τάση πρήζεται και τις ανοχές δύναμη-ανεφοδιασμού: 24 συνεχές ρεύμα × 1,2 Β = συνεχές ρεύμα 28,8 Β. Δεδομένου ότι κανένα varistors δεν έχει μια εκτίμηση τάσης ακριβώς 28,8 Β, ελέγξτε τα δελτία για τις προδιαγραφές για 31-β το συνεχές ρεύμα MOVs.
Βήμα 2: Για να καθορίσει ποιο μέγεθος δίσκων MOV στη χρήση, προσδιορίζει αρχικά τις σειρές MOV που καλύπτουν ελάχιστα μια 1000-απαίτηση κύματος. Η επιθεώρηση του πίνακα προτείνει ανωτέρω σε 20 χιλ. MOV με μια εκτίμηση συνεχούς 31-β μέγιστη συνεχή τάσης (αριθμός μερών V20E25P) ως πιθανή λύση για να καλύψει τις απαιτήσεις.
Βήμα 3: Χρησιμοποιήστε τις καμπύλες σφυγμός-εκτίμησης (Σχ. 2) στο ίδιο δελτίο για να καθορίσετε τις ικανότητες σφυγμού σχετικά με τους 40 σφυγμούς κατόπιν 1000-απαίτησης.
