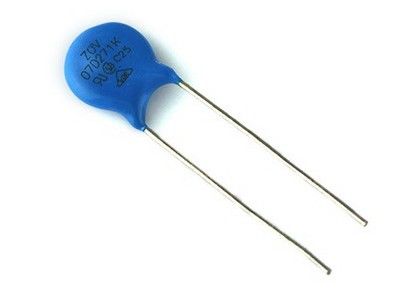

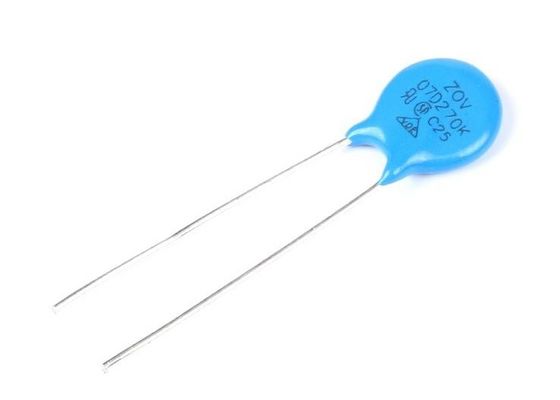

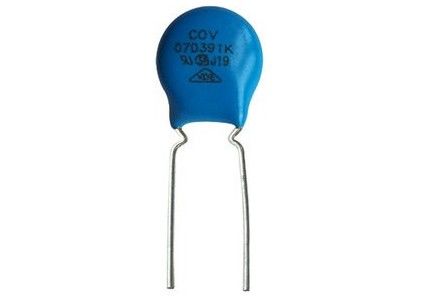

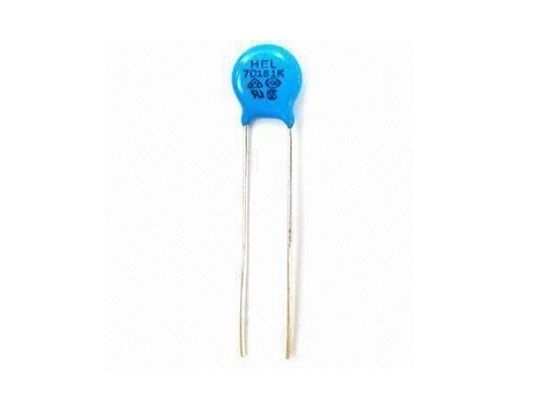

Τυπικός δίσκος 7mm σειράς D 07D271K 271 270V οξείδιο του ψευδαργύρου οξείδιο του μετάλλου βαρισίστρο 175VAC 225VDC αντίσταση που εξαρτάται από την τάση
Χαρακτηριστικά
Υψηλής απόδοσης καταστολή παροδικής τάσης
Σύντομος χρόνος απόκρισης στην τάση αύξησης
Χαμηλή διάχυση ισχύος σε κατάσταση αναμονής
Εξαιρετικά χαρακτηριστικά συμπίεσης
Υψηλές επιδόσεις αντοχής σε ρεύματα κύματος
Υψηλή αξιοπιστία
Υπεύθυνος εκπαίδευσης
Αριθμοποίηση μερών
|
Μέρος
Αριθμός
|
Βάκ
(V)
|
Vdc
(V)
|
V1mA
(Α)
|
Ιπ
(Α)
|
Vc
(V)
|
Ι ((Α)
Τύπος
|
Ι ((Α)
Υψηλή Κλίση
|
(Γ)
Τύπος
|
(Γ)
Υψηλή Κλίση
|
Αξιολογημένη
ισχύς ((W)
|
Γ@
1KHz ((pf)
|
| 07D180K ((J) |
11 |
14 |
18(15-21.6) |
2.5 |
36 |
250 |
500 |
0.9 |
2.0 |
0.02 |
2800 |
| 07D220K ((J) |
14 |
18 |
22 ((19.5-26) |
2.5 |
43 |
250 |
500 |
1.1 |
2.4 |
0.02 |
2300 |
| 07D270K ((J) |
17 |
22 |
27(24-31) |
2.5 |
53 |
250 |
500 |
1.4 |
3.0 |
0.02 |
1800 |
| 07D330K ((J) |
20 |
26 |
33(29.5-36.5) |
2.5 |
65 |
250 |
500 |
1.7 |
3.5 |
0.02 |
1500 |
| 07D390K ((J) |
25 |
31 |
39(35-43) |
2.5 |
77 |
250 |
500 |
2.1 |
4.0 |
0.02 |
1300 |
| 07D470K ((J) |
30 |
38 |
47 ((42-52) |
2.5 |
93 |
250 |
500 |
2.5 |
5.0 |
0.02 |
1100 |
| 07D560K ((J) |
35 |
45 |
56 ((50-62) |
2.5 |
110 |
250 |
500 |
3.1 |
6.0 |
0.02 |
890 |
| 07D680K ((J) |
40 |
56 |
68(61-75) |
2.5 |
135 |
250 |
500 |
3.6 |
7.0 |
0.02 |
740 |
| 07820K ((J) |
50 |
65 |
82(74-90) |
10 |
135 |
1200 |
1750 |
5.5 |
10 |
0.25 |
600 |
| 07D101K ((J) |
60 |
85 |
100(90-110) |
10 |
165 |
1200 |
1750 |
6.5 |
12 |
0.25 |
500 |
| 07D121K ((J) |
75 |
100 |
120 ((108-132) |
10 |
200 |
1200 |
1750 |
7.8 |
13 |
0.25 |
420 |
| 07D151K ((J) |
95 |
125 |
150(135-165) |
10 |
250 |
1200 |
1750 |
9.7 |
13 |
0.25 |
330 |
| 07D181K ((J) |
115 |
150 |
180(162-198) |
10 |
300 |
1200 |
1750 |
11.7 |
16 |
0.25 |
280 |
| 07D201K ((J) |
130 |
170 |
200 ((180-220) |
10 |
340 |
1200 |
1750 |
13 |
17 |
0.25 |
250 |
| 07D221K ((J) |
140 |
180 |
220(198-242) |
10 |
360 |
1200 |
1750 |
14 |
19 |
0.25 |
23007D |
| 07D241K ((J) |
150 |
200 |
240(216-264) |
10 |
395 |
1200 |
1750 |
15 |
21 |
0.25 |
210 |
| 07D271K ((J) |
175 |
225 |
270 ((243-297) |
10 |
455 |
1200 |
1750 |
18 |
24 |
0.25 |
185 |
| 07D301K ((J) |
190 |
250 |
300(270-330) |
10 |
500 |
1200 |
1750 |
20 |
26 |
0.25 |
165 |
| 07D331K ((J) |
210 |
275 |
330(297-363) |
10 |
550 |
1200 |
1750 |
23 |
28 |
0.25 |
150 |
| 07D361K ((J) |
230 |
300 |
360(324-396) |
10 |
595 |
1200 |
1750 |
25 |
32 |
0.25 |
140 |
| 07D391K ((J) |
250 |
320 |
390 ((351-429) |
10 |
650 |
1200 |
1750 |
25 |
35 |
0.25 |
130 |
| 07D431K ((J) |
275 |
350 |
430(387-473) |
10 |
710 |
1200 |
1750 |
28 |
40 |
0.25 |
115 |
| 07D471K ((J) |
300 |
385 |
470 ((423-517) |
10 |
775 |
1200 |
1750 |
30 |
42 |
0.25 |
105 |
| 07D511K ((J) |
320 |
415 |
510 ((459-561) |
10 |
845 |
1200 |
1750 |
30 |
45 |
0.25 |
100 |
| 07D561K ((J) |
350 |
460 |
560 ((504-616) |
10 |
925 |
1200 |
1750 |
30 |
49 |
0.25 |
90 |
| 07D621K ((J) |
385 |
505 |
620 ((558-682) |
10 |
1025 |
1200 |
1750 |
33 |
55 |
0.25 |
80 |
| 07D681K ((J) |
420 |
560 |
680 ((612-748) |
10 |
1120 |
1200 |
1750 |
33 |
60 |
0.25 |
75 |
| 07D751K ((J) |
460 |
615 |
750 ((675-825) |
10 |
1240 |
1200 |
1750 |
67.2 |
65 |
0.25 |
70 |
| 07D781K ((J) |
485 |
640 |
780 ((702-858) |
10 |
1290 |
1200 |
1750 |
67.2 |
65 |
0.25 |
70 |
| 07D821K ((J) |
510 |
670 |
820 ((738-902) |
10 |
1355 |
1200 |
1750 |
67.2 |
70 |
0.25 |
60 |
Μέγεθος (mm)
|
Dmax
|
9
|
|
Hmax
|
11
|
|
Λμ.
|
25
|
|
Α±1
|
5
|
|
±0.02
|
0.6
|
Δάψος Tmax.
|
180K-680K
|
5.0
|
621K-681K
|
7.0
|
|
820K - 201K
|
5.0
|
751K-821K
|
7.5
|
|
221Κ-331Κ
|
5.5
|
|
|
|
361K-471K
|
6.0
|
|
|
|
511K-561K
|
6.5
|
|
Εφαρμογές
Προστασία από υπερβολικές τάσεις σε:
Καταναλωτικά ηλεκτρονικά
βιομηχανικά ηλεκτρονικά
Ηλεκτρονική επικοινωνίας
συστήματα μέτρησης και ελέγχου
ηλεκτρονικές οικιακές συσκευές
Προστασία από τις υπερβολικές τάσεις που προκαλούνται από το φως που χτυπά τις εισερχόμενες γραμμές ηλεκτρικής ενέργειας.
Καταστολή των υπερβατικών τάσεων που προκαλούνται από την εναλλαγή επαγωγικών φορτίων, όπως μετασχηματιστές, ρελέ και τροχούς. Προστασία διόδων διορθώσεως, SCR, τρανζίστορων ισχύος, συσκευών ημιαγωγών κλπ.
Ορισμός όρων βαριστόρου
Διορισμένη τάση RMS, Διορισμένη τάση DC:
Οι μέγιστες καθορισμένες τιμές της τάσης του συστήματος παροχής ενέργειας που μπορεί να εφαρμόζεται συνεχώς μεταξύ των τερματικών σημείων μιας συσκευής.
Δοκιμαστικό χαρακτηριστικό που χρησιμοποιείται για την ταξινόμηση των βαριστορίων ανά τύπο.Τα χαρακτηριστικά συμπίεσης τάσης του βαριστορίου μπορούν να καθοριστούν σε διάφορα επίπεδα δοκιμής..
Καθορισμένο μέγιστο βραχυπρόθεσμο ρεύμα με ενιαίο παλμό: μέγιστο ρεύμα κύματος, 8/20μs, που ένας βαρισώτης έχει χαρακτηριστεί να αντέχει σε ένα μόνο κύμα.
Ονομαστική μεταβατική ενέργεια ενιαίου παλμού: Μέγιστη επιτρεπόμενη ενέργεια για έναν ενιαίο παλμό (βλέπε καθορισμένες μορφές κυμάτων).
Μέγιστη τάση δέσμευσης: Μετρούμενη κορυφαία τάση στα τερματικά των συσκευών όταν ένα ρεύμα με καθορισμένο πλάτος και μορφή κύματος διανέμεται μέσω του βαριστόρου.
Τυπική χωρητικότητα: Οι τυπικές τιμές χωρητικότητας μετρούνται σε συχνότητα δοκιμής 1 kHz. Οι τιμές χωρητικότητας είναι μόνο για αναφορά και δεν υπόκεινται σε εξεταστικό έλεγχο.
Γενικά χαρακτηριστικά
Θερμοκρασία αποθήκευσης: -55°C έως +125°C
Θέρμανση επιφάνειας λειτουργίας: 125°C
Θερμοκρασία περιβάλλοντος λειτουργίας: -55°C έως +85°C (χωρίς μείωση της θερμοκρασίας)
Μέγιστος συντελεστής τάσης-θερμοκρασίας: <- 0,05% ∆C
Αντίσταση μόνωσης: 1000 Mega-ohm τουλάχιστον
Γεια σου Pot (Προηγείται στην υπόθεση, 1 λεπτό)
Τυπικός χρόνος απόκρισης: < 15 νανοδευτερόλεπτα
Εποξυγόνο: 94V-0
Τρόπος ρύθμισης ρεύματος και ενέργειας (> 85°C): -2,5% ρύθμιση ρεύματος και ενέργειας
Τρόπο διαρροής: 200μA κατ' ανώτατο όριο (σε ονομαστική τάση λειτουργίας συνεχούς ρεύματος)
Δυνατότητα συγκόλλησης: MIL-STD-202F
Δείκτες διάσπασης ισχύος ((P, σε watts): Όλοι οι ορισμοί είναι σύμφωνα με τις προδιαγραφές IEEE C62.33.
Προσφορά κοπής μολύβδου Varistor
Α: 4,0 ±1,0 mm ((Κατατμημένη κοπή μολύβδου για 5D, 7D)
Β: 3,0 ±1,0 mm ((Κατακόμωση μολύβδου με συρρίκνωση για όλα τα διαμετρήματα)
C: 4,5 ± 1,5 mm ((Κατακόμωση με συρρικνωμένο μόλυβδο για 10D, 14D)
D: 6,5 ± 1,0 mm ((Κατακόμωση με συρρικνωμένο μόλυβδο για όλα τα διαμετρικά μεγέθη)
Ε: 4,0 ±1,0 mm ((Κατακόμωση με ευθεία μολύβι για 5D, 7D, 10D, 14D, 20D)
F: 5,0 ±1,0 mm ((Κατακόμωση μολύβδου με συρρίκνωση για 10D, 14D)
J: 3,0 ± 0,5 mm K: 3,5 ± 1,0 mm
Πιο υψηλό ρεύμα ανά παλμό έναντι διάρκειας παλμού
Η μείωση της ενέργειας έναντι της θερμοκρασίας
