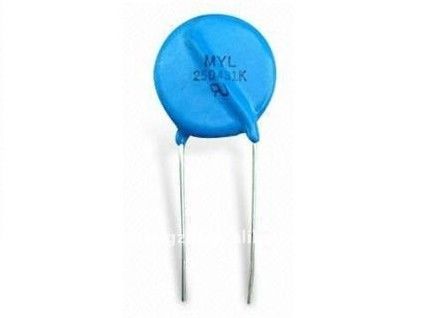

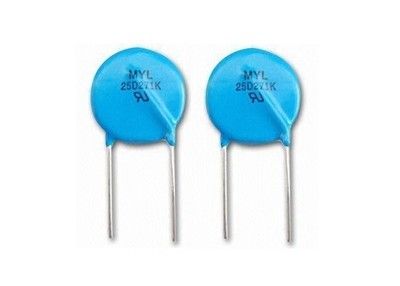

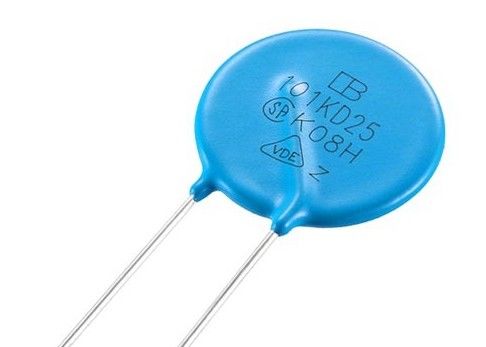

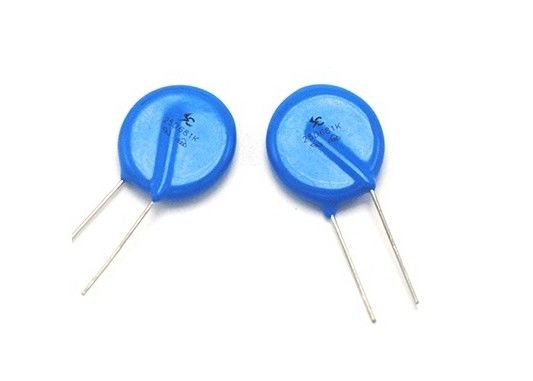

Υπερεπιτάχυνση Καταστολή Γρήγορη ανταπόκριση VDR 25mm Ζινκ οξείδιο Βαριστορ Αντίσταση 25D101K 100V Για την προστασία από υπερβολική τάση
Περιγραφή
Οι ακτινοβολιακοί βαριστορείς 25D παρέχουν μια ιδανική λύση προστασίας κυκλωμάτων για εφαρμογές χαμηλότερης τάσης συνεχούς ρεύματος, προσφέροντας υψηλότερες τιμές υπερχείλισης από ό, τι ήταν ποτέ πριν διαθέσιμες σε τέτοιους μικρούς δίσκους.
Η μέγιστη ονομαστική τάση κορυφικής τάσης μπορεί να φθάσει έως και 18KA (πυρσοκρότημα 8 / 20 μs) για προστασία από υψηλές κορυφαίες τάσεις, συμπεριλαμβανομένης της έμμεσης παρεμβολής από κεραυνό,σύστημα διακόπτη μεταβατικών στοιχείων και μη φυσιολογικών ταχείων μεταβατικών στοιχείων από την πηγή ισχύος.
Χαρακτηριστικά
■ Ευρεία περιοχή τάσης λειτουργίας (V1mA) από 18V έως 1800V
■ Συμμετρικά χαρακτηριστικά V-1 (μη πολικότητα)
■ Γρήγορη ανταπόκριση σε παροδικές υπερτάσεις
■ Μεγάλη ικανότητα απορρόφησης παροδικής ενέργειας
■ Χαμηλή σχέση συμπίεσης και μη συνεχές ρεύμα
■ ανταποκρίνεται στο επίπεδο MSL 1, ανά J-STD-020
■ Θερμοκρασία λειτουργίας: -40 °C ~ +85 °C
■ Θερμοκρασία αποθήκευσης: -40 ~ + 125 °C
Εφαρμογές
■ Προστασία των ημιαγωγών με τρανζίστορ, διόδιο, IC, θυρίστορα ή τριακό
■ Προστασία από υπερβολικές τάσεις στα καταναλωτικά ηλεκτρονικά
■ Προστασία από υπερβολικές τάσεις στην βιομηχανική ηλεκτρονική
■ Προστασία από υπερβολές σε ηλεκτρονικές οικιακές συσκευές, συσκευές αερίου και πετρελαίου
■ Απορρόφηση υπερτάσεων από ρελέ και ηλεκτρομαγνητικές βαλβίδες
Γενικά χαρακτηριστικά
Δεν υπάρχει ραδιενεργό υλικό
Σώμα: Νικελωμένο
Πρωτεύοντες: επιφανειακή τοποθέτηση, άξονες συσκευές: κασσίτερο
Συσκευές χωρίς μόλυβδο: Νικελωμένες
Μέγεθος (mm)
| 25D201K |
11 |
| 25D221K |
11 |
| 25D241K |
11 |
| 25D271K |
11 |
| 25D301K |
12 |
| 25D331K |
12 |
| 25D361K |
12 |
| 25D391K |
12 |
| 25D431K |
12 |
| 25D471K |
12 |
| 25D511K |
12 |
| 25D561K |
12 |
| 25D621K |
12 |
| 25D681K |
13 |
| 25D751K |
13 |
| 25D781K |
13 |
| 25D821K |
13 |
| 25D911K |
13 |
| 25D951K |
14 |
| 25D102K |
14 |
| 25D122K |
14 |
| 25D142K |
15 |
| 25D162K |
16 |
| 25D182K |
18 |
Ηλεκτρικές επιδόσεις
| Αριθμός τμήματος |
Απαλλαγή (V) |
Vdc(V) |
V1mA(V) |
Ιπ ((Α) |
Vc(V) |
Αντιστέκεται στο ρεύμα κύματος (ΣΤ) |
Μέγιστη ενέργεια10/1000μs ((J) |
Ονομαστική ισχύς ((W) |
C@1KHz(pF) |
| 25D180K |
11 |
14 |
18(15-21.6) |
30 |
36 |
4500 |
20 |
0.25 |
45000 |
| 25D220K |
14 |
18 |
22 ((19.5-26) |
30 |
43 |
4500 |
25 |
0.25 |
29000 |
| 25D270K |
17 |
22 |
27(24-31) |
30 |
53 |
4500 |
30 |
0.25 |
26500 |
| 25D330K |
20 |
26 |
33(29.5-36.5) |
30 |
65 |
4500 |
35 |
0.25 |
18000 |
| 25D390K |
25 |
31 |
39(35-43) |
30 |
77 |
4500 |
40 |
390 |
13500 |
| 25D470K |
30 |
38 |
47(42-54) |
30 |
93 |
4500 |
50 |
0.25 |
11500 |
| 25D560K |
35 |
45 |
56 ((50-62) |
30 |
110 |
4500 |
60 |
0.25 |
10500 |
| 25D680K |
40 |
56 |
68(61-75) |
30 |
135 |
4500 |
70 |
0.25 |
9050 |
| 25D820K |
50 |
65 |
82(74-90) |
150 |
135 |
15000 |
80 |
1.2 |
7700 |
| 25D101K |
60 |
85 |
100(90-110) |
150 |
165 |
15000 |
100 |
1.2 |
6300 |
| 25D121K |
75 |
100 |
120(108-132) |
150 |
200 |
15000 |
120 |
1.2 |
5200 |
| 25D151K |
95 |
125 |
150(135-165) |
150 |
250 |
1500 |
160 |
1.2 |
4300 |
| 25D181K |
115 |
150 |
180(162-198) |
150 |
300 |
15000 |
175 |
1.2 |
3500 |
| 25D201K |
130 |
170 |
200 ((180-220) |
150 |
340 |
15000 |
190 |
1.2 |
3200 |
| 25D221K |
140 |
180 |
220(198-242) |
150 |
360 |
15000 |
200 |
1.2 |
2900 |
| 25D241K |
150 |
200 |
240(216-264) |
150 |
395 |
15000 |
220 |
1.2 |
2650 |
| 25D271K |
175 |
225 |
270 ((243-297) |
150 |
455 |
15000 |
255 |
1.2 |
2400 |
| 25D301K |
190 |
250 |
300(270-330) |
150 |
500 |
15000 |
275 |
1.2 |
2100 |
| 25D331K |
210 |
275 |
330(297-363) |
150 |
550 |
15000 |
300 |
1.2 |
1900 |
| 25D361K |
230 |
300 |
360(324-396) |
150 |
595 |
15000 |
330 |
1.2 |
1750 |
| 25D391K |
250 |
320 |
390 ((351-429) |
150 |
650 |
15000 |
360 |
1.2 |
1600 |
| 25D431K |
275 |
350 |
430(387-473) |
150 |
710 |
15000 |
380 |
1.2 |
1500 |
| 25D471K |
300 |
385 |
470 ((423-517) |
150 |
775 |
15000 |
400 |
1.2 |
1400 |
| 25D511K |
320 |
415 |
510 ((459-561) |
150 |
845 |
15000 |
420 |
1.2 |
1250 |
| 25D561K |
350 |
460 |
560 ((504-616) |
150 |
925 |
15000 |
440 |
1.2 |
1150 |
| 25D621K |
385 |
505 |
620 ((558-682) |
150 |
1025 |
15000 |
450 |
1.2 |
1050 |
| 25D681K |
420 |
560 |
680 ((612-748) |
150 |
1120 |
15000 |
460 |
1.2 |
950 |
| 25D751K |
460 |
615 |
750 ((675-825) |
150 |
1240 |
15000 |
510 |
1.2 |
850 |
| 25D781K |
485 |
640 |
780 ((702-858) |
150 |
1290 |
15000 |
530 |
1.2 |
850 |
| 25D821K |
510 |
670 |
820 ((738-902) |
150 |
1355 |
15000 |
570 |
1.2 |
800 |
| 25D911K |
550 |
745 |
910(819-1001) |
150 |
1500 |
15000 |
620 |
1.2 |
700 |
| 25D102K |
625 |
825 |
1000(900-1100) |
150 |
1650 |
15000 |
685 |
1.2 |
650 |
| 25D112K |
680 |
895 |
1100(990-1210) |
150 |
1815 |
15000 |
720 |
1.2 |
600 |
| 25D122K |
750 |
990 |
1200(1080-1320) |
150 |
1980 |
15000 |
792 |
1.2 |
550 |
| 25D142K |
880 |
1140 |
1400 ((1260-1540) |
150 |
2310 |
15000 |
850 |
1.2 |
500 |
| 25D162K |
1000 |
1280 |
1600 ((1440-1760) |
150 |
2640 |
15000 |
970 |
1.2 |
450 |
| 25D182K |
1100 |
1465 |
1800 ((1620-1980) |
150 |
2970 |
15000 |
1092 |
1.2 |
400 |
Σύσταση συγκόλλησης
Συνιστώμενη συγκόλληση χωρίς μόλυβδο
Τελευταία θερμοκρασία 265°C
Χρόνος βύθισης 10 δευτερόλεπτα (μέγιστο)
Συναρμολόγηση 1 φορά
Σύσταση Προϋποθέσεις επεξεργασίας με σίδηρο συγκόλλησης
Θερμοκρασία συγκόλλησης: 360°C (μέγιστο)
Χρόνος συγκόλλησης 3 δευτερόλεπτα (μέγιστο)
Απόσταση από τον βαρίστορα 2 mm (στμ.)
Πακέτο
Χύδην 100 τεμάχια/σακούλα 4σακούλες/κουτί (180K~621K) ;50 τεμάχια/σακούλα 4σακούλες/κουτί (681K~182K)
Τρέχουσες βαθμολογίες ενέργειας και διάσπασης ισχύος
Σε περίπτωση που τα μεταβατικά φαινόμενα εμφανίζονται με γρήγορη διαδοχή, ο μέσος όρος πολλαπλασιάζεται με τον αριθμό των παλμών ανά δευτερόλεπτο.Η ισχύς που αναπτύσσεται με αυτόν τον τρόπο πρέπει να είναι εντός των προδιαγραφών που εμφανίζονται στον πίνακα χαρακτηριστικών και προδιαγραφών συσκευής για την συγκεκριμένη συσκευή.Οι τιμές λειτουργίας ενός MOV πρέπει να μειώνονται σε υψηλές θερμοκρασίες όπως φαίνεται παραπάνω.Επειδή οι βαριστορείς διαλύουν μόνο μια σχετικά μικρή ποσότητα μέσης ισχύος, δεν είναι κατάλληλοι για επαναλαμβανόμενες εφαρμογές που περιλαμβάνουν σημαντικά ποσά μέσης διάσπασης ισχύος..
