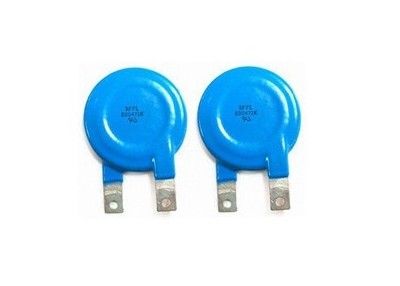

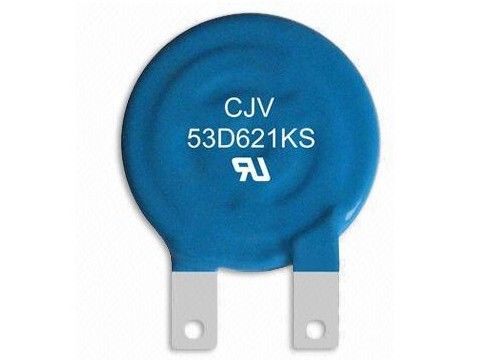

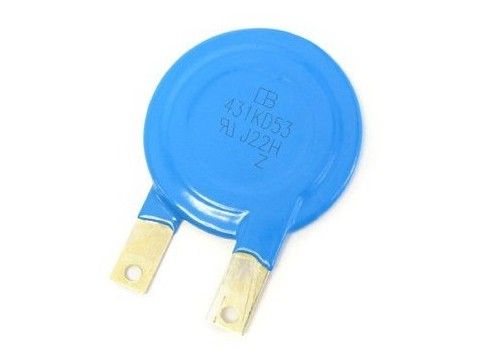

2Pin 53mm ενιαίος Varistor μεταλλικών οξειδίων δίσκων VDR MOV φραγμός 53D271K 270V 10% 70KA για Overvoltage UPS την προστασία

2Pin 53mm Single Disc VDR Metal Oxide Varistor MOV Block 53D271K 270V 10% 70KA Για την προστασία από υπερτάσεις UPS

Περιγραφή

Οι βαρύστεροι αποτελούνται από ένα δίσκο από χαμηλό β ZnO κεραμικό υλικό με δύο στερεά καλώδια χαλκού (μόνο τύποι S20) ή χαλκό επενδυμένο χάλυβα.Είναι επικαλυμμένα με ένα στρώμα από αιποξείδιο χωρίς αλογόνες χρώματος ωχράςΗ ενσωμάτωση είναι ανθεκτική σε όλους τους διαλύτες καθαρισμού σύμφωνα με την IEC 60068-2-45.

Οι ραδιακοί βαρύστεροι με μολύβι της σειράς 53D παρέχουν μια ιδανική λύση προστασίας κυκλωμάτων για εφαρμογές χαμηλότερης τάσης συνεχούς ρεύματος, προσφέροντας υψηλότερες τιμές υπερχείλισης από ό,τι ήταν ποτέ προηγουμένως διαθέσιμες σε τέτοιους μικρούς δίσκους.Η μέγιστη τιμή ρεύματος κορυφής υπερτάγματος μπορεί να φθάσει έως και 70KA ((8/20 μs παλμός) για προστασία από υψηλές υπερτάσεις κορυφής, συμπεριλαμβανομένων των έμμεσων παρεμβολών από κεραυνό, των μεταβατικών συστημάτων και των ανώμαλων ταχείων μεταβατικών συστημάτων από την πηγή ενέργειας.

Χαρακτηριστικά

• 53D μεταλλικό οξείδιο βαρίστορα (MOV), με επωξική ρητίνη, κορυφαίο ρεύμα 70kA.
• Η διάμετρος και το πάχος ελέγχονται αποτελεσματικά εντός της κλίμακας σχεδιασμού.
• Το κορυφαίο ρεύμα έχει φτάσει στο παγκόσμιο κορυφαίο επίπεδο.
• Θερμική σταθερότητα. Συναρμολόγηση θερμικού μέλους διακοπής με 145 βαθμούς, ο χρόνος διακοπής δεν είναι μικρότερος από 5 δευτερόλεπτα υπό ρεύμα 1A· ο χρόνος διακοπής είναι 3-5 δευτερόλεπτα υπό ρεύμα 1.5A.

• Δίσκος οξειδίου του ψευδαργύρου υψηλής καθαρότητας
• Απαλλαγμένη από αλογόνες μονωτική επικάλυψη από επωξικό
• Δίσκος οξειδίου του ψευδαργύρου, επικαλυμμένος με εποξείδιο HF
• Στενές και στρογγυλές καλώδια
• Στενές καλώδια με φλάντζες

Εφαρμογή

Προστασία κατά της υπερτάσης και της παροχής τάσης

Μέγεθος (mm)

Δάχος

Προδιαγραφή βαριστορίου οξειδίου μετάλλου

Εγκατάσταση

Οι βαριστορείς είναι κατάλληλοι για επεξεργασία σε αυτόματο εξοπλισμό εισαγωγής και κοπής και κάμψης.
Οι βαρίστορες με φλάντζες αγωγών παρέχουν καλύτερη τοποθέτηση σε πλαίσια εκτυπωμένων κυκλωμάτων (PCB) και ακριβέστερο έλεγχο του ύψους των εξαρτημάτων.Αυτό είναι σημαντικό για τις τεχνικές χειροκίνητης τοποθέτησης και αυτόματης εισαγωγήςΒλέπε σχήμα των καλωδίων.

Τυπική συγκόλληση

235 °C, διάρκεια: 5 δευτερόλεπτα (Pb)
245 °C, διάρκεια: 5 s (χωρίς μόλυβδο (Pb))
Αντίσταση στη θερμότητα συγκόλλησης
260 °C, διάρκεια: 10 s κατ' ανώτατο όριο.

ΕΝΦΑΛΜΑΤΙΚΗ

Οι βαρίστορες είναι παθητικοί, μη εύφλεκτοι.
Η ενσωμάτωση είναι κατασκευασμένη από εύφλεκτο ανθεκτικό επωξικό σύμφωνα με το UL 94 V-0.
