Αρχική Σελίδα /Προϊόντα/Varistor μεταλλικών οξειδίων/Λεπτή ταινία SMD 0805 Varistor μεταλλικών οξειδίων MVR0805-431G 2012 275VAC SMT για την τάση κύματος και τη στατική ηλεκτρική ενέργεια

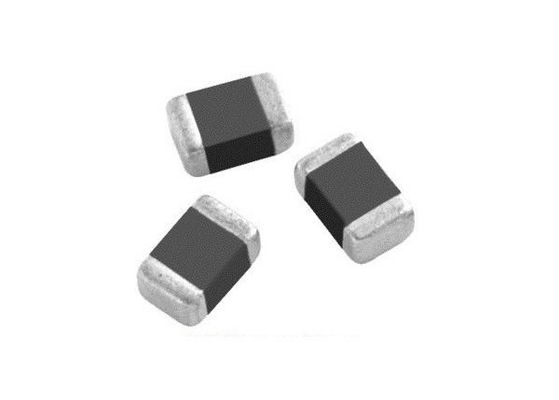

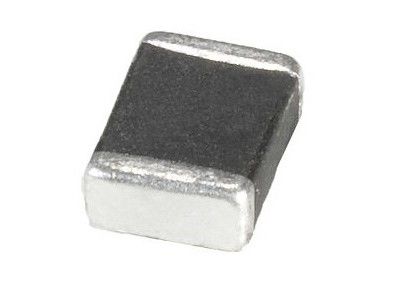

Λεπτή ταινία SMD 0805 Varistor μεταλλικών οξειδίων MVR0805-431G 2012 275VAC SMT για την τάση κύματος και τη στατική ηλεκτρική ενέργεια

1 εξέλικτρο
MOQ
Διαπραγματεύσιμα
τιμή
Λεπτή ταινία SMD 0805 Varistor μεταλλικών οξειδίων MVR0805-431G 2012 275VAC SMT για την τάση κύματος και τη στατική ηλεκτρική ενέργεια
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Varistor τύπος: Varistor μεταλλικών οξειδίων SMD
Μέγεθος: 2012,0805
ΔΕΠ: 275VAC
Εργασιακή θερμοκρασία: -40~+125C
Temp επανακυκλοφορίας: 260C
Σώμα: ZNO
Λήξη τελών: Ag/Ni/Sn
Τύπος: Iec61000-4-5
Επισημαίνω:

varistor οξειδίων ψευδάργυρου

,

varistor προστασία κύματος
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Αριθμό μοντέλου: MVR0805-431G
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Ταινία στο εξέλικτρο
Χρόνος παράδοσης: 1-2 εβδομάδες
Όροι πληρωμής: T / T
Δυνατότητα προσφοράς: 1.000.000 τεμάχια ανά μήνα
Περιγραφή προϊόντων

Νικρή ταινία SMD 0805 μεταλλικό οξείδιο Βαριστόρα MVR0805-431G 2012 275VAC SMT για τάση υπερβολικής τάσης και στατικό ηλεκτρισμό

Ειδικά χαρακτηριστικά


• Χωρίς πολικότητα, λόγω των συμμετρικών χαρακτηριστικών ρεύματος-τάσης.

• Εξισοδύναμη με διάδοχο Zener κοινού τύπου.
• Εξαιρετική ικανότητα ηλεκτροστατικής απορρόφησης.

• Η ανταπόκριση είναι εξίσου καλή ή καλύτερη από αυτή της διόδου Zener.
• Διατηρεί συμμετρικά χαρακτηριστικά ρεύματος και τάσης ακόμη και μετά την ηλεκτροστατική απορρόφηση.
• Υιοθετήθηκε η δομή επικάλυψης εσωτερικών ηλεκτροδίων.
• Τα προϊόντα χαμηλής χωρητικότητας είναι διαθέσιμα σε σειρά (από 1,1 pF έως).

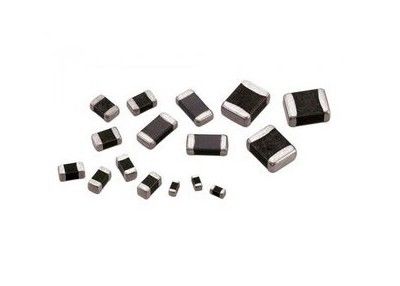

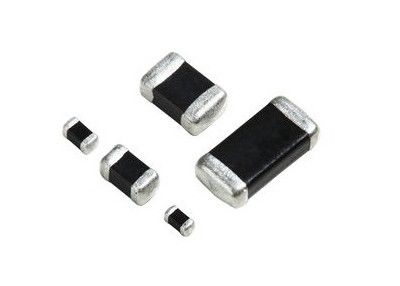

• Οι μικρότεροι τύποι τσιπ 0402, 0603, 1005, 1608, 2012 του κόσμου είναι διαθέσιμοι σε σειρά.
• Εξαιρετική αξιοπιστία τοποθέτησης.
• Υιοθετήθηκε (Ni/Sn) ηλεκτρική επικάλυψη.
• Επιτεύχθηκε καλή συγκολλησιμότητα και θερμική αντοχή της συγκόλλησης.
• Μπορεί να αντικαταστήσει ένα συνδυασμό διόδου Zener + πυκνωτή.
• Μειωμένο αποτύπωμα και συνολικό κόστος εγκατάστασης.

Λεπτή ταινία SMD 0805 Varistor μεταλλικών οξειδίων MVR0805-431G 2012 275VAC SMT για την τάση κύματος και τη στατική ηλεκτρική ενέργεια 0

Ηλεκτρικές επιδόσεις

1.1 Μονάδα αξίας σύμβολου τεχνικών δεδομένων
Μέγιστη επιτρεπόμενη συνεχής τάση εναλλασσόμενου ρεύματος*1 VΕπικεφαλής 4.0 V
Μέγιστη επιτρεπόμενη συνεχής τάση συνεχούς ρεύματος VΔ.Σ. 5.5 V
Η τάση του βαριστόρου μετρήθηκε*2 VΒ 7.2-9.0 V
Μέτρηση της τιμής τυπικής χωρητικότητας*3 Γ 850 pF
Τυπική ανοχή τιμών χωρητικότητας ±40 %
Μέγιστη μέτρηση τάσης συμπίεσης*4 VΓ 16 V
Ονομαστική κορυφαία μεταβατική τάση ενιαίου παλμού σε *5 Εγώ...Π 60 Α
1.2 Δεδομένα αναφοράς
Μέγιστη απορρόφηση ενέργειας 10/1000μs Ε 0.2 J
Χρόνος απόκρισης Τάνοδος < 2 ν
ρεύμα διαρροής σε VΔ.Σ.(Στην αρχική κατάσταση) Εγώ...Α < 50 μΑ
ρεύμα διαρροής σε VΔ.Σ.(Μετά τη δοκιμή αξιοπιστίας) Εγώ...ΛΑ < 100 μΑ
Θερμοκρασία περιβάλλοντος λειτουργίας -40~+125 °C
Θέρμανση αποθήκευσης -40~+125 °C
Προφίλ θερμοκρασίας επιστροφής (Συστήνεται) 260 °C
1.3 Άλλα στοιχεία
Σώμα ZnO
Τερματισμός Ag/Ni/Sn
Συσκευή Χύδημα/Τέηπ
Συμμορφώνεται με το πρότυπο IEC61000-4-5
Σημειώσεις:
*1 τάση εναλλασσόμενου ρεύματος σε 50~60Hz
*2 Η τάση του βαριστόρου Μέτρηση σε 1mA DC
*3 Δυνατότητα Μέτρηση σε f=1MHz,Vrms=0,5V
*4 Μέγιστη τάση συμπίεσης Μέτρηση σε 2A με 8/20μs Παλμός
*5 Ονομαστική κορυφαία μεταβατική ροή ενιαίου παλμού Μέτρηση με 8/20μs Pulse

Εφαρμογές

• Ηλεκτροστατική απορρόφηση

• Απορρόφηση θορύβου παλμού

ΕΠΙΠΕΔΑ ΕΠΙΧΡΗΣΗΣ

Καταναλωτικό προϊόν Εφαρμογή

Ασύρματο τηλέφωνο

Ψηφιακή βιντεοκάμερα

Ψηφιακή κάμερα

ΠΔΑ

Σημείωση PC

DVD-ROM, CD-ROM

Παίκτης CD/MD/MP3

Μηχανή παιχνιδιού

Τερματικό δεδομένων

Πίνακας LCD

Πίνακας αφής

Μονάδα κουμπιού και διακόπτη

Τερματικός σταθμός μπαταρίας

Τερματικό εισόδου-εξόδου ήχου-βίντεο

Μονάδα μικροφώνου/αποδέκτη

Μονάδα ελέγχου
Εξοπλισμός εσωτερικού οχήματος

CAN-BUS

ECU

Συνδετήρας

Πίνακας κλιματιστικού

Ακουστικό αυτοκινήτου

Ναυσιπλοΐα αυτοκινήτων

Σχήματα και διαστάσεις

Λεπτή ταινία SMD 0805 Varistor μεταλλικών οξειδίων MVR0805-431G 2012 275VAC SMT για την τάση κύματος και τη στατική ηλεκτρική ενέργεια 1

Τύπος Διάρκεια ((L) Διάμετρο Υψηλή (H) Τερματισμός ((L1)
2012 ((0805) 2.0±0.20 1.20±0.20 0.8 (μέγιστο) 0.3±0.20

Αριθμός μερών

Αριθμός τμήματος Εργασία Κατανομή Κλειδώσεις Σημαντικό ρεύμα
Τετάρτη Τετάρτη Τετάρτη
Κλιματισμός Δ.Σ. @ 1mA DC 8/20uS 8/20uS ((A) Ip ((MAX))
ΔΕΠ ΔΕΔ VB Επικρατεία 603 805 1206
MVR0805-3R0G 1.4 2 3 2.4 ∙3.6 9 20
MVR0805-5R0G 2.4 3.3 5 4.06.0 12 20 60 80
Επικαιροποιημένο 4 5.5 8 7.0 ¢10.5 14 20 60 80
MVR0805-120G 7 9 12 10·14 24 20 60 80
MVR0805-180G 11 14 18 15.5·21 30 20 80 100
MVR0805-240G 14 18 24 22-27 38 20 80 100
MVR0805-270G 17 22 27 24·30 42 20 80 100
MVR0805-330G 20 26 33 29 ¢ 36 54 20 80 100
MVR0805-390G 24 30 39 35 ∆42 65 20 80 100
MVR0805-470G 28 36 47 42 ̇52 77 20 80 100
MVR0805-560G 35 45 56 50·62 90 80 100
MVR0805-680G 40 56 68 60 ¢ 75 110 100
MVR0805-820G 50 65 82 73·91 135 80
MVR0805-101G 60 85 100 90·110 165 80
MVR0805-121G 75 100 120 108·132 200
MVR0805-151G 95 125 150 135 ̇ 165 250
MVR0805-181G 115 150 180 162,198 300
MVR0805-201G 130 170 205 184 ̇ 226 340
MVR0805-221G 140 180 220 198­242 360
MVR0805-241G 150 200 240 216,264 395
MVR0805-271G 175 225 270 243 297 455
MVR0805-361G 230 300 360 324 ̇ 396 595
MVR0805-391G 250 320 390 351· 429 650
MVR0805-431G 275 350 430 387 ¢ 473 710
MVR0805-471G 300 385 470 423 517 775

Σχήμα κύματος κύματος

Λεπτή ταινία SMD 0805 Varistor μεταλλικών οξειδίων MVR0805-431G 2012 275VAC SMT για την τάση κύματος και τη στατική ηλεκτρική ενέργεια 2

Πρότυπα IEC61000-4-5

ΑΠΟΤΕΛΕΙΑ ΣΥΓΟΡΙΑΣ Τ1 Τ2
1 8 Σ 20 Σ
2 10 Σ 1000 US

Ποσότητα συσκευασίας κυλίνδρων

Λεπτή ταινία SMD 0805 Varistor μεταλλικών οξειδίων MVR0805-431G 2012 275VAC SMT για την τάση κύματος και τη στατική ηλεκτρική ενέργεια 3

Τύπος Α Β Γ D Ε W W1
0402-1210 178.0±1.0 60.0±0.5 13.0±0.2 21.0±0.2 2.0±0.5 9.0±0.50 1.5±0.15
1812-3220 178.0±1.0 60.0±0.5 13.5±0.1 21.0±0.2 2.0±0.5 130,6±0.2 1.5±0.15

Τύπος 0402 0603 0805 1206 1210 1812 2220 3220
Ποσότητα Χάρτης 10000 4000 4000 - - - - -
Πλαστικό - - - 3000 3000 2000/3000 1000 800/1000 1000
