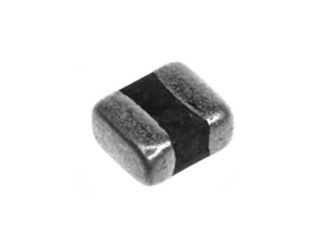

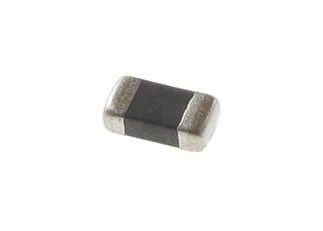

Υψηλής τάσης υψηλής τάσης κεραμικά κατασταλτικά παροδικής τάσης 3225 MLV Chip Multilayer Varistors MVR1210-431G 1210 431V
Περιγραφή

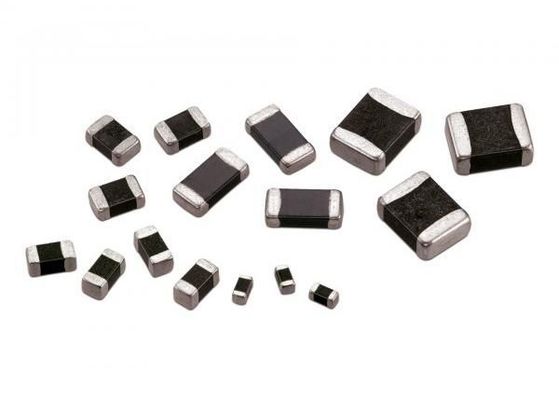

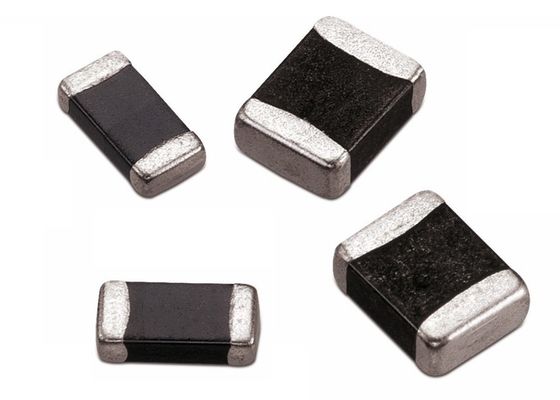

Οι πολλαπλά στρώματα chip varistors (MLV) είναι transient voltage suppressors (TVS) που κατασκευάζονται από ημιαγωγούς κεραμικές ύλες με τις πολύ προηγμένες τεχνολογίες σχηματισμού πολλαπλών στρωμάτων,που μπορεί να προσφέρει ανθεκτική προστασίαΟι συσκευές είναι μολύβδου χωρίς μορφή τσιπ, που εξαλείφουν την επαγωγικότητα μολύβδου και εγγυώνται μια ταχύτερη ταχύτητα του χρόνου απόκρισης μικρότερη από 0.5n, η οποία καθιστά το m αρκετά γρήγορο για να εξασφαλίσει αξιόπιστη προστασία από παλμούς ESD και άλλα ειδικά παροδικά γεγονότα.Αυτές οι συσκευές παροδικής καταστολής έχουν σημαντικά μικρότερα αποτυπώματα και χαμηλότερα προφίλ από τις παραδοσιακές διόδους zener ή ακτινοβολία MOV.
| Μέγεθος |
Εφαρμογή |
Τύπος |
Επίπεδο ενέργειας |
| 1206, 1210, 1812, 2220, 3220 |
Αυτοκινητοβιομηχανία |
ΑΕΚ-Q200 |
Εγκατάσταση φορτίου: 1,5 - 50 J (10 φορές) |
| 1206, 1210, 1812, 2220 |
Βιομηχανικός έλεγχος |
IEC61000-4-5 |
Τρέχων υπερβολικής τάσης: 3000A (8/20 μs) |
| 1210, 1812, 2220, 3220 |
Φωτισμός και τροφοδοσίες ρεύματος |
IEC61000-4-5 |
Τετάρτη: 470V / τάση: 800A |
Μέγεθος ((mm)
| Τύπος |
Διάρκεια ((L) |
Διάμετρο |
Υψηλή (H) |
Τερματισμός ((L1) |
| 1210 |
3.20±0.20 |
2.50±0.20 |
1.40 (μέγιστο) |
0.40±0.20 |
Ηλεκτρικές επιδόσεις
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MVR1210-3R0G
|
1.4
|
2
|
3
|
2.4 ∙3.6
|
9
|
20
|
|
|
|
|
|
|
|
MVR1210-5R0G
|
2.4
|
3.3
|
5
|
4.06.0
|
12
|
20
|
60
|
80
|
|
|
|
|
|
MVR1210-8R0G
|
4
|
5.5
|
8
|
7.0 ¢10.5
|
14
|
20
|
60
|
80
|
250
|
400
|
|
|
|
MVR1210-120G
|
7
|
9
|
12
|
10·14
|
24
|
20
|
60
|
80
|
250
|
400
|
800
|
|
|
MVR1210-180G
|
11
|
14
|
18
|
15.5·21
|
30
|
20
|
80
|
100
|
250
|
400
|
800
|
500
|
|
MVR1210-240G
|
14
|
18
|
24
|
22-27
|
38
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1210-270G
|
17
|
22
|
27
|
24·30
|
42
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1210-330G
|
20
|
26
|
33
|
29 ¢ 36
|
54
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1210-390G
|
24
|
30
|
39
|
35 ∆42
|
65
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1210-470G
|
28
|
36
|
47
|
42 ̇52
|
77
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1210-560G
|
35
|
45
|
56
|
50·62
|
90
|
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1210-680G
|
40
|
56
|
68
|
60 ¢ 75
|
110
|
|
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1210-820G
|
50
|
65
|
82
|
73·91
|
135
|
|
|
80
|
200
|
300
|
800
|
500
|
|
MVR1210-101G
|
60
|
85
|
100
|
90·110
|
165
|
|
|
80
|
200
|
300
|
800
|
500
|
|
MVR1210-121G
|
75
|
100
|
120
|
108·132
|
200
|
|
|
|
200
|
300
|
500
|
500
|
|
MVR1210-151G
|
95
|
125
|
150
|
135 ̇ 165
|
250
|
|
|
|
|
300
|
500
|
500
|
|
MVR1210-181G
|
115
|
150
|
180
|
162,198
|
300
|
|
|
|
|
|
500
|
500
|
|
MVR1210-201G
|
130
|
170
|
205
|
184 ̇ 226
|
340
|
|
|
|
|
|
|
500
|
|
MVR1210-221G
|
140
|
180
|
220
|
198242
|
360
|
|
|
|
|
|
|
500
|
|
MVR1210-241G
|
150
|
200
|
240
|
216,264
|
395
|
|
|
|
|
|
|
500
|
|
MVR1210-271G
|
175
|
225
|
270
|
243 297
|
455
|
|
|
|
|
|
|
500
|
|
MVR1210-361G
|
230
|
300
|
360
|
324 ̇ 396
|
595
|
|
|
|
|
|
|
500
|
|
MVR1210-391G
|
250
|
320
|
390
|
351· 429
|
650
|
|
|
|
|
|
|
500
|
|
MVR1210-431G
|
275
|
350
|
430
|
387 ¢ 473
|
710
|
|
|
|
|
|
|
400
|
|
MVR1210-471G
|
300
|
385
|
470
|
423 517
|
775
|
|
|
|
|
|
|
400
|
Χαρακτηριστικά και οφέλη
• Ολόκληρη η σειρά από 0402 έως 3220
• Διοπτική συμπίεση, υψηλής ενέργειας
• Κατάλληλο για προστασία από ESD
• Σχεδιασμός χαμηλής χωρητικότητας (2.5pf) για ταχεία μετάδοση δεδομένων
• Σχεδιασμός τύπου συστοιχίας
• Πολύ χαμηλό ρεύμα διαρροής
• Καλή συγκόλληση
• Σχήμα τοποθέτησης επιφανείας
• θερμοκρασία περιβάλλοντος λειτουργίας:
• Σύντομο χρόνο απόκρισης
• Διατίθενται βαθμοί AEC-Q200
• Τετάρτη, 1η Ιανουαρίου
• Μικρό αποτύπωμα
• Ικανότητα αντοχής σε υψηλή τάση και κύμα
• Χαμηλή τάση συμπίεσης
• Μικρό ρεύμα διαρροής
Εφαρμογές
• Ηλεκτρονικά οχήματα
• Υποδομές τηλεπικοινωνιών
• Πύλες I/O και ελεγκτές
• Φωτισμός LED
• Ιατρικά όργανα
• Προστασία βιομηχανικών και εμπορικών συστημάτων ηλεκτρικής ενέργειας
• Προστασία από ESD • Προστασία κατά της απόρριψης φορτίου και της εκκίνησης
• Προστασία κατά των υπερτάσεων τάσης
• Βιομηχανικό εξοπλισμό
• Ηλεκτρικές πηγές
• Σταθμοί βάσης
Κατάλογος ελέγχου προϊόντων
• Ποια είναι η τάση λειτουργίας του συστήματος που πρέπει να προστατεύεται;
• Ποια είναι η μέγιστη μεταβατική τάση που μπορεί να αντέξει το προστατευόμενο σύστημα;
• Σε ποιες υπερτάσεις μπορεί να εκτεθεί το σύστημα; Σχήμα κύματος; Άμβλεια; Διάρκεια; Μπορεί η τάση να επαναληφθεί ή όχι; Πόση ενέργεια θα εξαφανιστεί;
• Ποιες είναι οι συνθήκες λειτουργίας της αίτησής σας;
• Έχει η εφαρμογή περιορισμούς μεγέθους; Αν ναι, ποιοι είναι;
Πληροφορίες για τον σχεδιαστή
Κατά την επιλογή του TVS για σχεδιασμό εντός του κυκλώματος, πρέπει να εξετάζονται προσεκτικά ορισμένες χαρακτηριστικές παραμέτρους για να ικανοποιηθούν οι συνθήκες του κυκλώματος.
1Η ικανότητα χειρισμού των υπερβατικών τάσεων του επιλεγμένου τηλεοπτικού συστήματος θα πρέπει να ικανοποιεί την ανάγκη διάλυσης του αναμενόμενου παροδικού ρεύματος υπερβατικών τάσεων του προστατευόμενου κυκλώματος.
2Η τάση συμπίεσης του επιλεγμένου TVS πρέπει να είναι μικρότερη από τη μέγιστη επιτρεπόμενη τάση λειτουργίας του προστατευόμενου κυκλώματος.
3Σε περίπτωση μεταφοράς δεδομένων υψηλής ταχύτητας, πρέπει να λαμβάνεται υπόψη η χωρητικότητα του επιλεγμένου τηλεοπτικού συστήματος.
4Τα ειδικά αιτήματα της χωρητικότητας του TVS, όπως η πρόληψη ESD, είναι διαθέσιμα, παρακαλούμε επικοινωνήστε μαζί μας.
5Κατά την επιλογή του TVS, η τάση λειτουργίας του TVS πρέπει να είναι μεγαλύτερη ή ίση με τη φυσιολογική τάση λειτουργίας του κυκλώματος.
6Αρχή προστασίας: Όταν η τάση αυξάνεται πάνω από το κατώτατο όριο του βαριστόρου, ο κατασταλτής αντλεί ένα ρεύμα που αυξάνεται γρήγορα.
