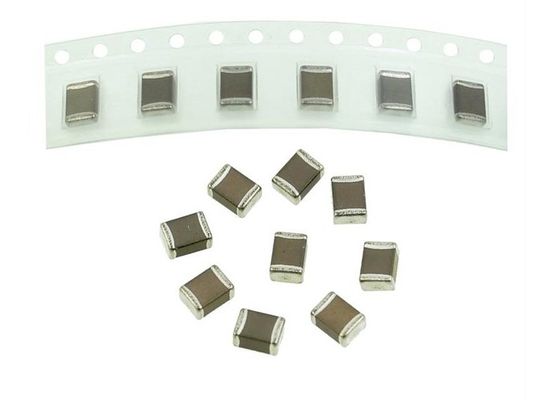

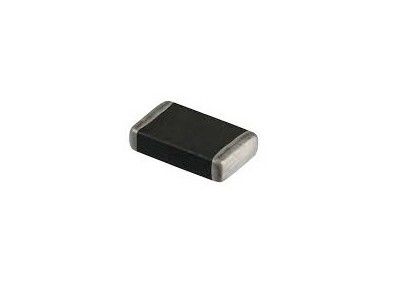

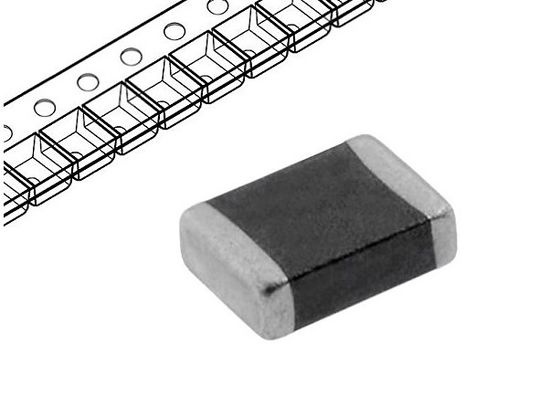

Χαμηλής τάσης SMD 1812 Πολυεπίπεδο Chip Metal Oxide Varistors MVR1812-390H 39V 800A 2500pF 3.1J 4532 Μετρική επιφάνεια
Περιγραφή
Η σειρά βαριστορίων χαμηλής τάσης MVR έχει σχεδιαστεί για την προστασία ευαίσθητων ηλεκτρονικών συσκευών από υπερτάσεις υψηλής τάσης στην περιοχή χαμηλής τάσης.Προσφέρουν εξαιρετική απορρόφηση παροδικής ενέργειας λόγω της βελτιωμένης κατανομής όγκου ενέργειας και της διάσπασης ισχύοςΟι βαρύστεροι χαμηλής τάσης καλύπτουν ευρύ φάσμα τάσης λειτουργίας συνεχούς ρεύματος από 3V έως 170V. Η σειρά MVR είναι η ίδια, εκτός από υψηλότερες θερμοκρασίες λειτουργίας έως 150oC.Οι βαρύστεροι MVR εφαρμόζονται συνήθως για την προστασία των εξαρτημάτων σε επίπεδο κυκλώματος.
Χαρακτηριστικά
* Διαθέσιμα μεγέθη: 0603, 0805, 1206, 1210, 1812 και 2220
* Τερματισμοί φραγμών από νικέλιο
* Περιοχή τάσης λειτουργίας εναλλασσόμενης από 2 VRMS έως 130 VRMS
* Περιοχή τάσης λειτουργίας συνεχούς ρεύματος από 3 VDC έως 170 VDC
* Χωρίς πλαστική επικάλυψη για καλύτερη εύφλεκτη ικανότητα
* Εμφυτελώς αμφίδρομη
* Περιοχή θερμοκρασίας λειτουργίας από -55°C έως +125°C
* Συμμόρφωση με την AEC-Q200 (Τάξη 1)
Εφαρμογή
• Προστασία ενσωματωμένων ευαίσθητων σε τάση διασταυρώσεων και τρανζίστορ
• Ανίχνευση φωτιάς και μονοξειδίου του άνθρακα
• Αισθητήρες και εξοπλισμός παρακολούθησης
• Χρονοδιακόπτες
• Οργάνωση οργάνων αυτοκινήτων και βαρέων μηχανημάτων
• Προστασία ESD για στοιχεία ευαίσθητα στην IEC 1000-4-2, στη MIL-STD 883C μέθοδο 3015.7 και σε άλλες βιομηχανικές προδιαγραφές
• Καταστολή της επαγωγικής διασύνδεσης ή άλλων χαμηλών έως μεσαίων μεταβατικών συμβάντων σε επίπεδο πλακέτων κυκλωμάτων • Παρέχει προστασία ενσωματωμένης μεταβατικής τάσης των IC και των τρανζίστορ
• Αντικαταστήστε TVS Zeners μεγαλύτερης επιφάνειας σε πολλές εφαρμογές
• Χρησιμοποιείται για την επίτευξη της ηλεκτρομαγνητικής συμμόρφωσης των τελικών προϊόντων
• 6 μεγέθη μοντέλων διαθέσιμα 0603, 0805, 1206, 1210, 1812 και 2220
Μέγεθος ((mm)
| Τύπος |
Διάρκεια ((L) |
Διάμετρο |
Υψηλή (H) |
Τερματισμός ((L1) |
| 1812 |
4.50±0.40 |
3.20±0.30 |
2.50 (μέγιστο) |
0.75±0.25 |
Ηλεκτρικές παραμέτρους
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8/20uS ((A) Ip ((MAX))
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MVR1812-3R0G
|
1.4
|
2
|
3
|
2.4 ∙3.6
|
9
|
20
|
|
|
|
|
|
|
|
MVR1812-5R0G
|
2.4
|
3.3
|
5
|
4.06.0
|
12
|
20
|
60
|
80
|
|
|
|
|
|
MVR1812-8R0G
|
4
|
5.5
|
8
|
7.0 ¢10.5
|
14
|
20
|
60
|
80
|
250
|
400
|
|
|
|
MVR1812-120G
|
7
|
9
|
12
|
10·14
|
24
|
20
|
60
|
80
|
250
|
400
|
800
|
|
|
MVR1812-180G
|
11
|
14
|
18
|
15.5·21
|
30
|
20
|
80
|
100
|
250
|
400
|
800
|
500
|
|
MVR1812-240G
|
14
|
18
|
24
|
22-27
|
38
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1812-270G
|
17
|
22
|
27
|
24·30
|
42
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1812-330G
|
20
|
26
|
33
|
29 ¢ 36
|
54
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1812-390G
|
24
|
30
|
39
|
35 ∆42
|
65
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1812-470G
|
28
|
36
|
47
|
42 ̇52
|
77
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1812-560G
|
35
|
45
|
56
|
50·62
|
90
|
|
80
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1812-680G
|
40
|
56
|
68
|
60 ¢ 75
|
110
|
|
|
100
|
250
|
500
|
1200
|
500
|
|
MVR1812-820G
|
50
|
65
|
82
|
73·91
|
135
|
|
|
80
|
200
|
300
|
800
|
500
|
|
MVR1812-101G
|
60
|
85
|
100
|
90·110
|
165
|
|
|
80
|
200
|
300
|
800
|
500
|
|
MVR1812-121G
|
75
|
100
|
120
|
108·132
|
200
|
|
|
|
200
|
300
|
500
|
500
|
|
MVR1812-151G
|
95
|
125
|
150
|
135 ̇ 165
|
250
|
|
|
|
|
300
|
500
|
500
|
|
MVR1812-181G
|
115
|
150
|
180
|
162,198
|
300
|
|
|
|
|
|
500
|
500
|
|
MVR1812-201G
|
130
|
170
|
205
|
184 ̇ 226
|
340
|
|
|
|
|
|
|
500
|
|
MVR1812-221G
|
140
|
180
|
220
|
198242
|
360
|
|
|
|
|
|
|
500
|
|
MVR1812-241G
|
150
|
200
|
240
|
216,264
|
395
|
|
|
|
|
|
|
500
|
|
MVR1812-271G
|
175
|
225
|
270
|
243 297
|
455
|
|
|
|
|
|
|
500
|
|
MVR1812-361G
|
230
|
300
|
360
|
324 ̇ 396
|
595
|
|
|
|
|
|
|
500
|
|
MVR1812-391G
|
250
|
320
|
390
|
351· 429
|
650
|
|
|
|
|
|
|
500
|
|
MVR1812-431G
|
275
|
350
|
430
|
387 ¢ 473
|
710
|
|
|
|
|
|
|
400
|
|
MVR1812-471G
|
300
|
385
|
470
|
423 517
|
775
|
|
|
|
|
|
|
400
|
Δοκιμή περιβαλλοντικής αξιοπιστίας
| Χαρακτηριστικό |
Μέθοδος δοκιμής και περιγραφή |
| Αποθήκευση υψηλής θερμοκρασίας |
Το δείγμα υποβάλλεται σε θερμοκρασία 125 °C για 1000 ώρες σε θερμοστατικό μπάνιο χωρίς φορτίο και στη συνέχεια φυλάσσεται σε θερμοκρασία δωματίου και υγρασία για 1-2 ώρες.Η μεταβολή της τάσης του βαριστόρου πρέπει να είναι εντός του 10%. |
| Κύκλος θερμοκρασίας |
Ο κύκλος θερμοκρασίας της καθορισμένης θερμοκρασίας επαναλαμβάνεται πέντε φορές και στη συνέχεια αποθηκεύεται σε θερμοκρασία δωματίου και υγρασία για μία έως δύο ώρες.Η μεταβολή της τάσης του βαριστόρου πρέπει να είναι εντός του 10% και εξετάζονται οι μηχανικές ζημιές.. |
Βήμα |
Θερμοκρασία |
Εποχή |
| 1 |
-40±3°C |
30 λεπτά±3 |
| 2 |
Θερμοκρασία δωματίου |
1-2 ώρες |
| 3 |
125±2°C |
30 λεπτά±3 |
| 4 |
Θερμοκρασία δωματίου |
1-2 ώρες |
| Υψηλής θερμοκρασίας φορτίο |
Μετά από συνεχή εφαρμογή της μέγιστης επιτρεπόμενης τάσης στους 85 °C για 1000 ώρες, το δείγμα αποθηκεύεται σε θερμοκρασία δωματίου και υγρασία για μία ή περισσότερες ώρες,η μεταβολή της τάσης του βαριστόρου πρέπει να είναι εντός του 10%. |
|
Υγρασία θερμικού φορτίου/
Υψόμετρο υγρασίας
|
Το δείγμα πρέπει να υποβάλλεται σε περιβάλλον 40°C,90 έως 95% RH και να εφαρμόζεται η μέγιστη επιτρεπόμενη τάση για 1000 ώρες, στη συνέχεια να αποθηκεύεται σε θερμοκρασία δωματίου και υγρασία για μία ή δύο ώρες.Η μεταβολή της τάσης του βαριστόρου πρέπει να είναι εντός του 10%. |
| Αποθήκευση χαμηλής θερμοκρασίας |
Το δείγμα υποβάλλεται σε θερμοκρασία -40 °C χωρίς φορτίο για 1000 ώρες και στη συνέχεια φυλάσσεται σε θερμοκρασία δωματίου για μία ή δύο ώρες. |
