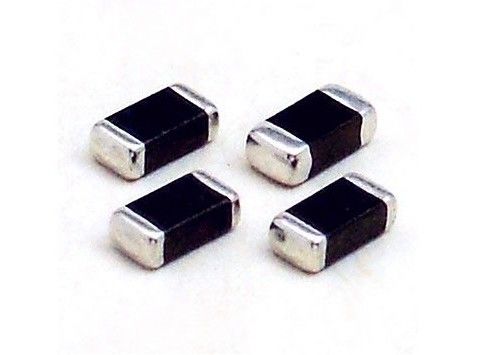

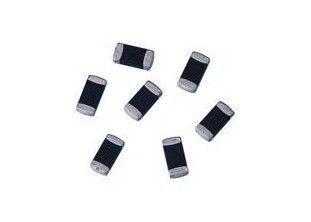

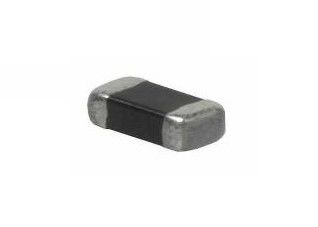

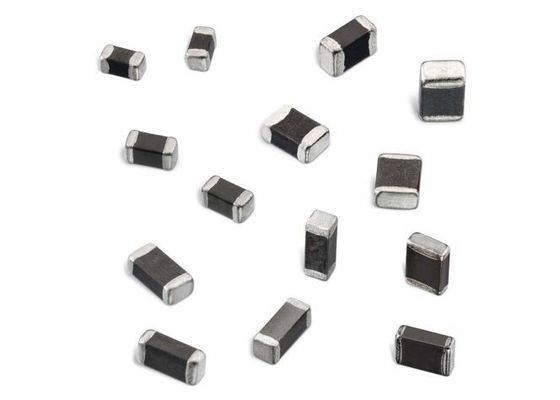

η επιφάνεια 5750 5650 τοποθετεί πολυστρωματικά Varistors μεταλλικών οξειδίων MLV MVR2220-391G 5.7x5mm παροδικοί καταπιεστές κύματος 391V 500A

5750 5650 Επιφανειακή τοποθέτηση Πολυστρώματα μεταλλικών οξειδίων Βαριστορ MLV MVR2220-391G 5.7x5mm 391V 500A Περαιτέρω καταστολείς υπερτάσεων

Περιγραφή

Η σειρά προστασίας από υπερτάσεις περιλαμβάνει μια σειρά πολλαπλών στρωμάτων βαριστορίων για την προστασία από σοβαρή παροδική υπερτάση και υψηλά ρεύματα υπερτάσεων,όπως παλμοί 8/20 μs με κορυφαία ρεύματα έως 6000 A και παλμοί 10/700 μs έως 45 A.

Μέγεθος (mm)

Ηλεκτρικές παραμέτρους

Χαρακτηριστικά

• Υψηλή ικανότητα απορρόφησης ενέργειας

• Υψηλή ικανότητα υπερχείλισης σύμφωνα με την IEC 61000-4-5

• Αξιόπιστη προστασία ESD έως 30 kV σύμφωνα με την IEC 61000-4-2, επίπεδο 4

• Δυνατότητα υψηλής τάσης υπερτάσεων έως 2 kV για 10/700 μs σύμφωνα με την IEC 61000-4-5 (τύποι με VRMS,max ≤ 60 V)

• Προστασία σε δύο κατευθύνσεις

• Μικρό ρεύμα διαρροής

• Συμμόρφωση με το RoHS, απαλλαγμένο από μόλυβδο

• Διαθέσιμες λειτουργίες προσομοίωσης PSpice

• συμμόρφωση με την AEC - Q200

• Ενέργεια φόρτωσης-απορρίψεως με ονομαστική τιμή σύμφωνα με την προδιαγραφή SAE J1113

• Χωρίς μόλυβδο, σε μορφή θραύσης επιφάνειας

• Μηδενική επαγωγικότητα μολύβδου

• Διαθέσιμη ποικιλία ενεργειακών χαρακτηριστικών

• Καμία θερμοκρασία κάτω των 125°C

• Δυνατότητα υψηλής κορυφικής τάσης

• Χαμηλό προφίλ, συμπαγές βιομηχανικό τυπικό μέγεθος τσιπ (1206, 1210, 1812 και 2220 μεγέθη)

• Ενσάρκωση με αμφίδρομο τρόπο

• Καμία πλαστική ή εποξική συσκευασία δεν εξασφαλίζει καλύτερη από 94V-0 βαθμολογία εύφλεκτης

Εφαρμογή

• Καταστολή της επαγωγικής διακόπτη ή άλλων παροδικών συμβάντων όπως EFT και τάση υπερέωσης σε επίπεδο πλακέτου κυκλωμάτων

• Προστασία ESD για στοιχεία ευαίσθητα στην IEC 61000-4-2 (επίπεδο 4), MIL-STD883C, μέθοδος 3015.7, και άλλες βιομηχανικές προδιαγραφές (Βλέπε επίσης σειρά MLE ή MLN)

• Παρέχει προστασία ενσωματωμένης μεταβατικής τάσης για διασταλτικά διασταυρώσεων και τρανζίστορ • Χρησιμοποιείται για να βοηθήσει στην επίτευξη ηλεκτρομαγνητικής συμμόρφωσης των τελικών προϊόντων

• Αντικαταστήστε TVS Zeners μεγαλύτερης επιφάνειας σε πολλές εφαρμογές

Βιομηχανικές εφαρμογές

Εφαρμογές ασφάλειας και προστασίας των κτιρίων

Εφοδιασμοί ηλεκτρικής ενέργειας

Εξοπλισμός ελέγχου και μέτρησης

Δίσκοι σκληρού δίσκου

Σχεδιασμός

Πολυεπίπεδη τεχνολογία

Καλύτερη από την UL 94 V-0 βαθμίδα εύφλεκτης

Τερματισμός (βλέπε “Οδηγίες συγκόλλησης”):

Τύποι CT με τερματισμούς φραγμού νικελίου (AgNiSn), που συνιστάται για συγκόλληση χωρίς μόλυβδο και είναι συμβατοί με συγκόλληση κασσίτερου/μόλυβδου

Τύποι ΣΟ με άργυρο-πλατινένιο τερματισμό (AgPt) για επανειλημμένη και κυματική συγκόλληση με συγκόλληση με βάση το κασσίτερο/ολύβι ή χωρίς μόλυβδο με συγκόλληση που περιέχει ασήμι

Χαρακτηριστικά V/I και καμπύλες εκτίμησης

Οι καμπύλες V/I και derating προσαρτώνται στο δελτίο δεδομένων. Οι καμπύλες ταξινομούνται με βάση το VRMS και στη συνέχεια με βάση το μέγεθος της ενότητας, το οποίο περιλαμβάνεται στην ονομασία τύπου.

Δυνατότητα ενεργειακής απόρριψης φορτίου

Η μεταβατική διαρροή φορτίου συμβαίνει όταν το φορτίο του εναλλακτικού στο αυτοκίνητο μειώνεται απότομα.Το χειρότερο σενάριο αυτού του μεταβατικού συμβάντος συμβαίνει όταν η μπαταρία αποσυνδέεται ενώ λειτουργεί με πλήρες ονομαστικό φορτίοΣτην αυτοκινητοβιομηχανία υπάρχουν διάφορες προδιαγραφές για την απορρόφηση φορτίου, με την πιο κοινή να είναι αυτή που συνιστάται από την Εταιρεία Μηχανικών Αυτοκινήτου,προδιαγραφή #SAE J1113Λόγω της διαφορετικότητας αυτών των προδιαγραφών Load Dump, η Aolittel ορίζει την ενεργειακή ικανότητα Load Dump της σειράς κατασταλτών MVR ως την ενέργεια που διαλύεται από την ίδια τη συσκευή,ανεξάρτητη από τη ρύθμιση του κυκλώματος δοκιμήςΗ προκύπτουσα ικανότητα χειρισμού ενέργειας Load Dump χρησιμεύει ως εξαιρετική αξία για τον κατασταλτή MVR.Οι τυποποιημένες προδιαγραφές Load Dump απαιτούν ικανότητα συσκευής 10 παλμών σε ονομαστική ενέργειαΑυτή η απαίτηση ικανότητας είναι πολύ εντός των χαρακτηριστικών όλων των MVR σειράς.Η πολύ υψηλή ικανότητα απορρόφησης ενέργειας του καταστολέα MVR επιτυγχάνεται μέσω μιας εξαιρετικά ελεγχόμενης διαδικασίας κατασκευήςΗ τεχνολογία αυτή εξασφαλίζει ότι ένας μεγάλος όγκος υλικού καταστολής, με διασταυρωμένη κατασκευή στρώματος, είναι διαθέσιμος για απορρόφηση ενέργειας σε μια εξαιρετικά μικρή συσκευασία.Σε αντίθεση με ισοδύναμες διόδους Silicon TVS, ολόκληρος ο όγκος της συσκευής MVR είναι διαθέσιμος για να διαλύσει την ενέργεια Load Dump.οι κορυφαίες θερμοκρασίες που παράγονται από το μεταβατικό σύστημα απορρίψεως φορτίου είναι σημαντικά χαμηλότερες και διαλύονται ομοιόμορφα σε ολόκληρη την συσκευή Αυτή η ομοιόμορφη διάχυση ενέργειας εξασφαλίζει ότι υπάρχουν χαμηλότερες θερμοκρασίες κορυφής που παράγονται στα όρια σπόρων P-N του κατασταλτή MVR.Υπάρχουν διάφορες συσκευές διαφόρων μεγεθών διαθέσιμες στην σειρά MVR, κάθε μία με ενεργειακή ικανότητα εκφόρτωσης φορτίου, η οποία εξαρτάται από το μέγεθος.
