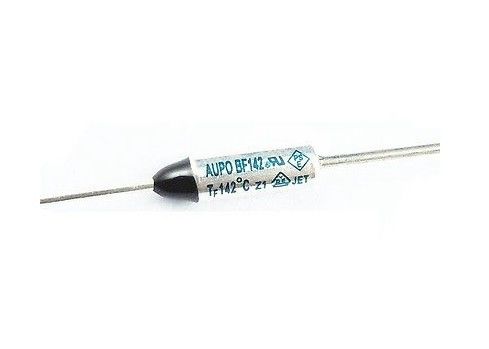

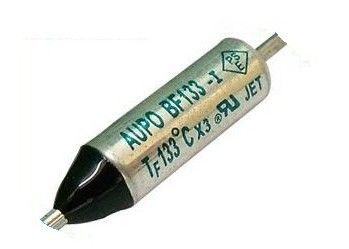

UL CUL PSE Aupo Θερμική αποκόλληση ασφαλείας TF 133C 250V 10A 15A 16 Amp BF133-I Θερμοκρασία ασφαλείας συνδέσεις με μεταλλικό περίβλημα
Γενικά
Ο θερμικός διακόπτης AUPO είναι ένα μη επαναπροσδιορίσιμο μέσο θερμικής προστασίας.Όταν η θερμοκρασία περιβάλλοντος του θερμικού ορίου αυξάνεται σε ανώμαλη θερμοκρασίαΗ ολοκληρωτικά σφραγισμένη δομή του εξασφαλίζει τη σταθερότητα και την αξιοπιστία και δεν επηρεάζεται από την υγρασία του περιβάλλοντος και ούτω καθεξής.Τα κύρια χαρακτηριστικά της είναι:: εξαιρετικά ευαίσθητη στην θερμοκρασία περιβάλλοντος, ακριβής και σταθερή θερμοκρασία λειτουργίας, συμπαγή δομή σφραγισμένη με επωξίδιο, αξιόπιστη, εγκεκριμένη από διάφορα διεθνή πρότυπα ασφάλειας.
Εμφάνιση και διαστάσεις (mm)
Διαρθρωτικές οδηγίες
1) Σημείωση:
2) Εποξικό
3) Επικοινωνία με αστέρια
4) Δίσκοι
5) Θερμικό πελέτο
6) Κεραμική θήκη
7) Άνοιξη Α
8) Άνοιξη Β
9) Μεταλλική θήκη
Προδιαγραφές της σειράς BF-I
Α/Δ | Αξιολογημένη | Αποσύνθεση | Κτήση | Μέγιστο | Αξιολογημένη | Αξιολογημένη |
(Tf) | (Θ) | (Tm) | (Ir) | (Ur) | ||
BF73-I | 73°C | 70±2°C | 58°C | 175°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF77-I | 77°C | 74±2°C | 62°C | 175°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF84-I | 84°C | 82±2°C | 69°C | 175°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF94-I | 94°C | 90±2°C | 79°C | 175°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF99-I | 99°C | 95±2°C | 84°C | 175°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF104-I | 104°C | 101+2/-3°C | 90°C | 175°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF113-I | 113°C | 110±2°C | 98°C | 175°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF117-I | 117°C | 114±2°C | 102°C | 175°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF121-I | 121°C | 118±2°C | 106°C | 175°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF133-I | 133°C | 131+2/-3°C | 119°C | 215°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF142-I | 142°C | 138+2/-3°C | 127°C | 215°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF157-I | 157°C | 154+2/-3°C | 142°C | 250°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF172-I | 172°C | 169+2/-3°C | 157°C | 260°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF184-I | 184°C | 181±2°C | 169°C | 260°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF192-I | 192°C | 189±2°C | 177°C | 390°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
ΒF216-I | 216°C | 212±2°C | 191°C | 380°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF229-I | 229°C | 226±2°C | 201°C | 390°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF240-I | 240°C | 236±2°C | 201°C | 450°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V | |||||
BF257-I | 257°C | 254±2°C | 200°C | 450°C | 10Α | 250V |
15Α | 125V | |||||
16Α | 125V |
Καθορισμένη θερμοκρασία λειτουργίας.(Tf): | Η θερμοκρασία κατά την οποία ένα θερμικό κόψιμο αλλάζει την κατάσταση της αγωγιμότητας του σε ρεύμα ανίχνευσης ανοικτού κυκλώματος.(Με την Ιαπωνία Ηλεκτρική συσκευή και το δίκαιο υλικών, από την άλλη, πρέπει να λειτουργούν στο εύρος ανοχής των +/-7 βαθμών C) |
Θερμοκρασία αποσύνδεσης: | Η θερμοκρασία αποσύνδεσης υποδηλώνει την τιμή που μετράται σε έλαιο πυριτίου με θερμοκρασία που αυξάνεται κατά 0,5-1 βαθμούς Κελσίου ανά λεπτό και ανιχνευτικό ρεύμα 100mA ή λιγότερο. |
Θερμοκρασία διατήρησης: | Η μέγιστη θερμοκρασία στην οποία ένα θερμικό φραγμό δεν θα προκαλέσει αλλαγή στην κατάσταση της αγωγιμότητας σε ανοιχτό κύκλωμα κατά τη διάρκεια ονομαστικής αγωγιμότητας 168 ωρών.Η ικανότητα αυτή απαιτείται από τα πρότυπα ασφάλειας που βασίζονται στην IEC60691. |
Μέγιστο όριο θερμοκρασίας (Tm): | Η μέγιστη θερμοκρασία στην οποία μπορεί να διατηρηθεί ένα θερμικό φραγμό για 10 λεπτά χωρίς να ξανακλείνεται. |
Κατηγοριοποιημένο ρεύμα (Ir): | Το μέγιστο επιτρεπόμενο ρεύμα που μπορεί να μεταφέρει ένα θερμικό φραγμό. |
Ονομαστική τάση ((Ur): | Η μέγιστη επιτρεπόμενη τάση στην οποία μπορεί να εφαρμοστεί ένα θερμικό φραγμό. |
Προσοχή:
1, δεν μπορεί να κάνει το κέλυφος παραμορφωμένο ή συνθλιμμένο κατά την εγκατάσταση!
2, το προϊόν είναι ακατάλληλο για θερμοκρασία αέρα, ισχύει μόνο για θερμοκρασία επαφής!
(Διαθέσιμα καλώδια δέσμης, καλώδια, στερέωμα από καουτσούκ σιλικόνης ή 704 όπως είναι σταθερό)
3Το νερό είναι ακατάλληλο για εργασία.
Μη βυθισμένο σφραγιστικό μονωτικό στο νερό κατά την εργασία του πλαστικού κελύφους.
4, όταν το προϊόν είναι εγκατεστημένο, ο θερμοστάτης ενεργοποιείται η συσκευή πρέπει να τοποθετείται κοντά στην επιφάνεια φόρτισης.
Για να αποφύγετε την θερμότητα δεν είναι ακριβής.
Πακέτο
Ένα μικρό πακέτο περιέχει 100pcs. Ένα μεγάλο πακέτο περιέχει 10 μικρά πακέτα. Ένα μεγάλο πακέτο περιέχει 1000pcs θερμικών cutoffs (10×100pcs)
Πλήρης κατάλογος των θερμικών διακόπτες AUPO
