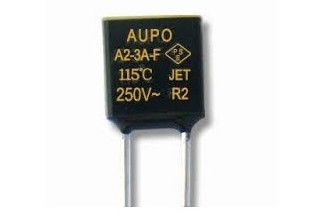

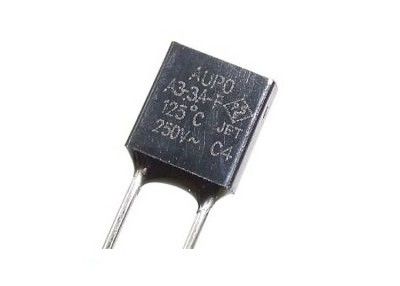

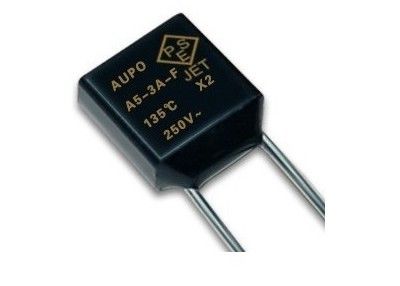

Θερμικές συνδέσεις πλαστικής περίπτωσης a3-3a-φ διακοπών TF 125℃ 250V 3A θρυαλλίδων Aupo προστασίας θερμοκρασίας θερμικές για τις εγχώριες συσκευές
Περιγραφή
Οι ακόλουθες προδιαγραφές προϊόντων ισχύουν για τις θρυαλλίδες της σειράς Α. Η σειρά Α αποτελείται από τις θερμικές θρυαλλίδες διακοπών για την προστασία πέρα-θερμοκρασίας. Οι θερμικές θρυαλλίδες σειράς Α χρησιμοποιούνται ευρέως στις διάφορες εφαρμογές όπως οι μετασχηματιστές, οι προσαρμοστές, οι δευτεροβάθμιες μπαταρίες, οι οικιακές συσκευές, οι θερμοσίφωνες αερίου, ο φωτισμός και άλλος εξοπλισμός θέρμανσης.
Οι θερμικές θρυαλλίδες διακοπών α-3a-φ μη-επαναρυθμίζουν τον ενιαίος-πόλο και τις κανονικά κλειστές συσκευές και παρέχουν την ακριβή, αξιόπιστη προστασία για τις υψηλής θερμοκρασίας εφαρμογές ενάντια στην υπερθέρμανση μέσω της διακοπής του ηλεκτρικού ρεύματος. Με το σώμα μετάλλων και τους ισχυρούς μολύβδους τους αυτές οι θρυαλλίδες προσφέρουν τα εύρωστα χτισμένα και υψηλά εκτιμημένα ρεύματα όπως 3 αμπέρ.
Χαρακτηριστικά γνωρίσματα
• Εποξικό σφραγίζοντας υλικό
• Μικρό μέγεθος, 6.2mm×6.3mmx2.5mm
• Προστασία ενάντια στην επιβλαβή πέρα-θερμοκρασία στις αρχικές και δευτεροβάθμιες εφαρμογές.
• Αμόλυβδος, RoHS υποχωρητικό
• Σχεδιασμένος σύμφωνα με το IEC 60691
Διάσταση (χιλ.)
Διαταγή των πληροφοριών
Διαμορφώστε το αριθ. | Εκτιμημένα λειτουργούντα temp. | Λιώνω-από τη θερμοκρασία | Θερμοκρασία εκμετάλλευσης | Μέγιστα temp .limit | Εκτιμημένο ρεύμα | Εκτιμημένη τάση |
PN | (TF) | (Θόριο) | (TM) | (IR) | (Ur) | |
A0-3a-φ | 84℃ | 82±2℃ | 65℃ | 203℃ | 3A | 250V |
Α1-3a-φ | 102℃ | 98±2℃ | 80℃ | 203℃ | 3A | 250V |
A2-3a-φ | 115℃ | 112±3℃ | 95℃ | 203℃ | 3A | 250V |
A3-3a-φ | 125℃ | 120±3℃ | 105℃ | 203℃ | 3A | 250V |
A4-3a-φ | 130℃ | 126±2℃ | 107℃ | 203℃ | 3A | 250V |
A5-3a-φ | 135℃ | 131±3℃ | 115℃ | 203℃ | 3A | 250V |
A7-3a-φ | 138℃ | 135±2℃ | 115℃ | 203℃ | 3A | 250V |
A12-3a-φ | 145℃ | 140±2℃ | 126℃ | 203℃ | 3A | 250V |
A8-3a-φ | 150℃ | 145±3℃ | 128℃ | 203℃ | 3A | 250V |
A16-3a-φ | 160℃ | 155±2℃ | 135℃ | 203℃ | 3A | 250V |
Εκτιμήσεις | Δείκτης | Περιγραφή |
Εκτιμημένη λειτουργούσα θερμοκρασία | TF | Η θερμοκρασία στην οποία η θερμική θρυαλλίδα διακοπών αλλάζει την κατάσταση αγωγιμότητάς της και ανοίγει το κύκλωμα με το ρεύμα ανίχνευσης <10ma as="" the="" only="" load=""> |
Θερμοκρασία λαβής | Θόριο | Η μέγιστη θερμοκρασία στην οποία μια θερμική διακοπή μπορεί να διατηρηθεί διευθύνοντας το εκτιμημένο ρεύμα για 168 ώρες χωρίς να αναγκάσει μια αλλαγή στην αγωγιμότητα για να ανοίξει το κύκλωμα. |
Μέγιστο όριο θερμοκρασίας | TM | Στην εκτιμημένη τάση, η θερμοκρασία η θρυαλλίδα μπορεί να αντισταθεί για 10 λεπτά στην εκτίμηση υψηλότερης θερμοκρασίας χωρίς αλλαγή στην αγωγιμότητα |
Εκτιμημένο ρεύμα | IR | Το μέγιστο ρεύμα που η θερμική θρυαλλίδα διακοπών είναι σε θέση για να φέρει και να μην έχει επιπτώσεις στα ηλεκτρικά χαρακτηριστικά της. |
Εκτιμημένη τάση | Ur | Η μέγιστη τάση που η θερμική θρυαλλίδα διακοπών είναι σε θέση για να φέρει και να μην έχει επιπτώσεις στα ηλεκτρικά χαρακτηριστικά της. |
Όροι δοκιμής
1 αντίσταση μόνωσης
Α. Ο μόλυβδος και το κοχύλι για το θερμικό σώμα θρυαλλίδων στη δοκιμή της αντίστασης μόνωσης μεταξύ του καλωδίου και το πλαστικό κοχύλι, πρέπει να είναι η πρώτη ρύθμιση δεικτών ορίου αντίστασης για τη θέση των 2 μ Ω, κατόπιν χρήση το θερμικό κοχύλι σωμάτων θρυαλλίδων συσκευασίας φύλλων αλουμινίου, κατόπιν μέτρο η αντίσταση μόνωσης μεταξύ του καλωδίου και του φύλλου αλουμινίου μετάλλων. Κατά ένδειξη της αξίας της μόνωσης την αντίσταση είναι μεγαλύτερη από 2 μ Ω Τα σήματα NG δεν παράγουν, βρήκαν ότι το δείγμα είναι κατάλληλο.
Β. (μετά από να αποσυνδέσει) μεταξύ του μολύβδου δύο στη θερμότητα που λιώνει δύο θρυαλλίδες, στη δοκιμή της αντίστασης μόνωσης μεταξύ της αντίστασης η ρύθμιση δεικτών ορίου στην πρώτη θέση στο 0,2 Μ Ω, μετρά έπειτα τη θερμότητα λιώνοντας την αντίσταση μόνωσης μεταξύ των δύο μολύβδων. Κατά ένδειξη της αξίας της μόνωσης την αντίσταση είναι μεγαλύτερη από 0,2 Μ Ω Τα σήματα NG δεν παράγουν, βρήκαν ότι το δείγμα είναι κατάλληλο. Ο μόλυβδος και το κοχύλι για το θερμικό σώμα θρυαλλίδων στη δοκιμή της αντίστασης μόνωσης μεταξύ του καλωδίου και το πλαστικό κοχύλι, πρέπει να είναι η πρώτη ρύθμιση δεικτών ορίου αντίστασης για τη θέση των 2 μ Ω, κατόπιν χρήση το θερμικό κοχύλι σωμάτων θρυαλλίδων συσκευασίας φύλλων αλουμινίου, κατόπιν μέτρο η αντίσταση μόνωσης μεταξύ του καλωδίου και του φύλλου αλουμινίου μετάλλων. Κατά ένδειξη της αξίας της μόνωσης την αντίσταση είναι μεγαλύτερη από 2 μ Ω Τα σήματα NG δεν παράγουν, βρήκαν ότι το δείγμα είναι κατάλληλο.
2 διηλεκτρική δύναμη
Α. λιώνει με το κοχύλι στο θερμικό σώμα θρυαλλίδων μεταξύ του καλωδίου και το πλαστικό κοχύλι για να φορέσει τη δοκιμή δύναμης, το κοχύλι σωμάτων θρυαλλίδων με το φύλλο αλουμινίου μετάλλων, και έπειτα μεταξύ του καλωδίου και της τάσης δοκιμής φύλλων αλουμινίου μετάλλων 1500 β (εναλλασσόμενο ρεύμα), ένα λεπτό, εάν δεν βλέπετε οποιαδήποτε απαλλαγή ή το φαινόμενο διακοπής βρίσκεται για κατάλληλος. Β. (μετά από να αποσυνδέσει) μεταξύ του μολύβδου δύο στη θερμική πάλη σωμάτων θρυαλλίδων μεταξύ δύο θρυαλλίδων στη δοκιμή δύναμης, που εφαρμόζει την τάση δοκιμής 500 β (εναλλασσόμενο ρεύμα) μεταξύ των δύο μολύβδων, ένα λεπτό, εάν δεν βλέπετε οποιοδήποτε φαινόμενο απαλλαγής ή διακοπής βρίσκεται για κατάλληλος.
