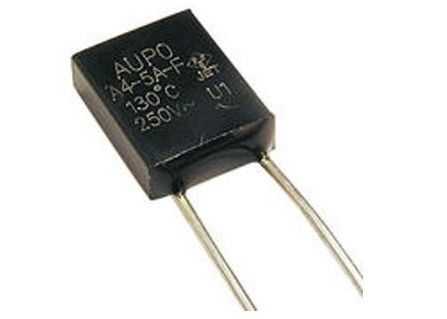

One-shot χαμηλή αντίστασης συμπαγής σύνδεση TF 130℃ 250V 5A a4-5a-φ θρυαλλίδων διακοπών μεγέθους AUPO θερμική με συνολικά επικυρωμένα Temp
Χαρακτηριστικά γνωρίσματα
• Συνολικά ed θερμοκρασίες certifi και ηλεκτρικά φορτία
• Η One-shot λειτουργία κόβει τη ηλεκτρική δύναμη
• Τρέχουσα ικανότητα διακοπής μέχρι 25 amps @ 250VAC
• Χαμηλή αντίσταση
• Συμπαγές μέγεθος
• ROHS ΥΠΟΧΩΡΗΤΙΚΌ, UL, CUL, ΣΥΜΒΟΎΛΙΟ ΠΟΛΙΤΙΣΤΙΚΉΣ ΣΥΝΕΡΓΑΣΊΑΣ, KTL, PSE, VDE
Λειτουργούσα αρχή
Ο ενεργός μηχανισμός ώθησης της θερμικής θρυαλλίδας είναι ένας αποκλειστικά διατυπωμένος, ηλεκτρικά nonconductive σβόλος. Κάτω από τις κανονικές λειτουργούσες θερμοκρασίες, ο στερεός σβόλος κρατά τις συμπιεζόμενες δί ελατηρίου επαφές στενές. Όταν μια προκαθορισμένη θερμοκρασία επιτυγχάνεται, τα λειωμένα μέταλλα σβόλων, που επιτρέπουν στο ελατήριο συμπίεσης για να χαλαρώσει. Το ελατήριο ταξιδιού γλιστρά έπειτα την επαφή μακρυά από το μόλυβδο και το κύκλωμα ανοίγουν.
Αφότου ανοίγει η θερμική θρυαλλίδα ένα κύκλωμα, η θρυαλλίδα πρέπει να αντικατασταθεί. Αυτή η διαδικασία αντικατάστασης πρέπει να περιλάβει τη διόρθωση του όρου ελαττωμάτων προτού να χρησιμοποιηθεί πάλι το προϊόν.
Διάσταση (χιλ.)
Ηλεκτρικές εκτιμήσεις
Διαμορφώστε το αριθ. | Εκτιμημένα λειτουργούντα temp. | Λιώνω-από τη θερμοκρασία | Θερμοκρασία εκμετάλλευσης | Μέγιστα temp .limit | Εκτιμημένο ρεύμα | Εκτιμημένη τάση |
P/N | (TF) | (Θόριο) | (TM) | (IR) | (Ur) | |
A0-5a-φ | 84℃ | 82±2℃ | 65℃ | 203℃ | 5A | 250V |
Α1-5a-φ | 102℃ | 98±2℃ | 80℃ | 203℃ | 5A | 250V |
A2-5a-φ | 115℃ | 112±3℃ | 95℃ | 203℃ | 5A | 250V |
A3-5a-φ | 125℃ | 120±3℃ | 105℃ | 203℃ | 5A | 250V |
A4-5a-φ | 130℃ | 126±2℃ | 107℃ | 203℃ | 5A | 250V |
A5-5a-φ | 135℃ | 131±3℃ | 115℃ | 203℃ | 5A | 250V |
A7-5a-φ | 138℃ | 135±2℃ | 115℃ | 203℃ | 5A | 250V |
A12-5a-φ | 145℃ | 140±2℃ | 126℃ | 203℃ | 5A | 250V |

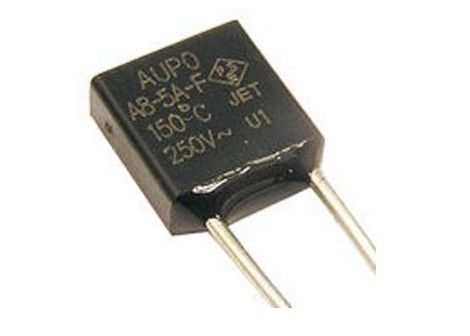

A8-5a-φ | 150℃ | 145±3℃ | 128℃ | 203℃ | 5A | 250V |
A16-5a-φ | 160℃ | 155±2℃ | 135℃ | 203℃ | 5A | 250V |
Εφαρμογή
• Φορητή συσκευή
• Σημαντική συσκευή
• HVAC
• Παροχές ηλεκτρικού ρεύματος
• Θερμοσίφωνας
• Άλλος
Οφέλη
• Ο βιομηχανικά τυποποιημένος για την προστασία πέρα-θερμοκρασίας
• Διαθέσιμος σε ένα ευρύ φάσμα των θερμοκρασιών για να προσφέρει την ευελιξία σχεδίου στην αίτησή σας
• Διαθέσιμος στα τοποθετημένα και συσκευασμένα σχέδια
Σημαντική ειδοποίηση
Οι χρήστες πρέπει να καθορίσουν την καταλληλότητα της θερμικής θρυαλλίδας για την αίτησή τους, συμπεριλαμβανομένου του επιπέδου αξιοπιστίας που απαιτείται, και είναι απλώς αρμόδιοι για τη λειτουργία του προϊόντος τελικής χρήσης. Αυτές οι θερμικές θρυαλλίδες περιέχουν τα εκτεθειμένα ηλεκτρικά συστατικά και δεν προορίζονται να αντισταθούν την έκθεση στο νερό ή άλλους περιβαλλοντικούς μολυσματικούς παράγοντες που μπορούν να συμβιβάσουν τα μονώνοντας συστατικά. Τέτοια έκθεση μπορεί να οδηγήσει στη μόνωση
διακοπή και συνοδευτική εντοπισμένη ηλεκτρική θέρμανση.
Μια θερμική θρυαλλίδα μπορεί να παραμείνει μόνιμα κλειστή ή να ανοίξει ως αποτέλεσμα της έκθεσης στις υπερβολικές μηχανικές, ηλεκτρικές, θερμικές ή περιβαλλοντικές συνθήκες ή κανονική στα τέλη τουζωή. Η αποτυχία να ελεγχθεί η λειτουργία θα μπορούσε να οδηγήσει στον προσωπικό τραυματισμό ή τη ζημία ιδιοκτησίας. Ο χρήστης πρέπει να ενσωματώσει τα συμπληρωματικά χαρακτηριστικά γνωρίσματα ελέγχου συστημάτων για να επιτύχει το επιθυμητό επίπεδο αξιοπιστίας και ασφάλειας. Παραδείγματος χάριν, η εφεδρική θερμοκρασία που περιορίζει τις συσκευές έχει ενσωματωθεί σε διάφορες εφαρμογές για το λόγο αυτό.
