102 κεραμική κατοικία θρυαλλίδων διακοπών βαθμού αξονική θερμική με τη χαμηλή εσωτερική αντίσταση

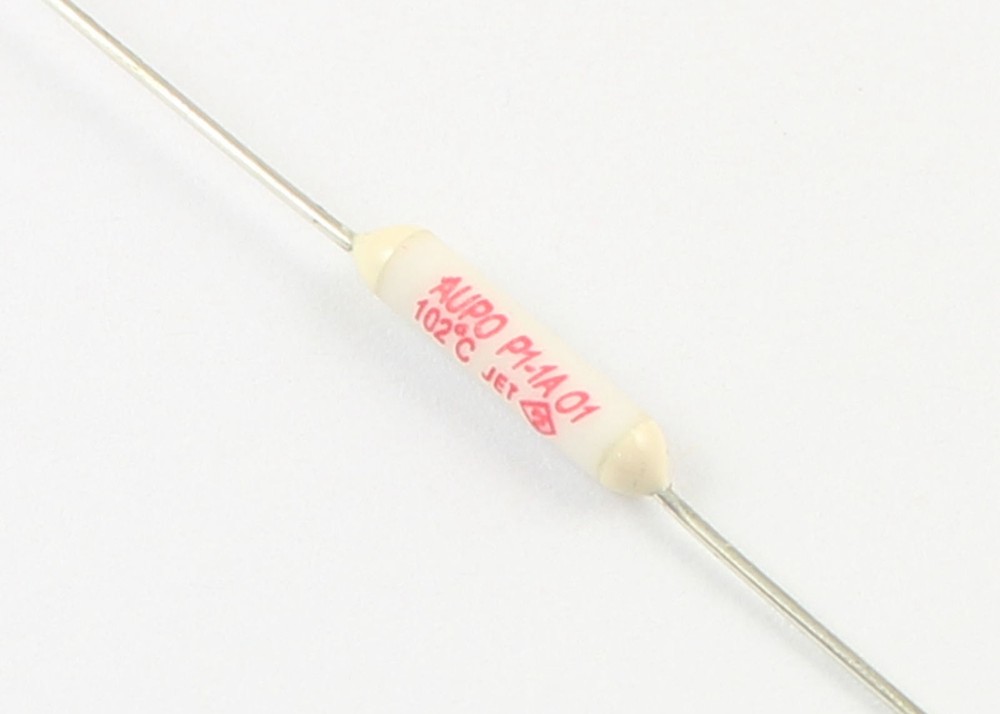

AUPO Πελέτες Θερμικής Αποκόλλησης Φυτών TF Αποκόλλησης Διακόπτες 102°C 250V 1A P1-1A-F Κηραμική Αντίσταση Θερμοκρασίας Φυτών

Βασικά χαρακτηριστικά

* Τύπος: άξιο

* Υλικό: κεραμική θήκη

* Διορισμένο ρεύμα: 1A

* ονομαστική τάση: 250V

* Θερμοκρασία λειτουργίας: 102°C

* Πιστοποιητικά: UL, cUL, VDE, CCC, KTL, PSE

* Συμμόρφωση με την οδηγία RoHS και REACH

Διάσταση

Ηλεκτρικές επιδόσεις

Εφαρμογή

Μετασχηματιστές, ηλεκτρικά φανατικά, ηλεκτρικοί ανεμιστήρες, μικροί ηλεκτρικοί κινητήρες, στεγνωτήρες, οικιακές συσκευές με φυσικό αέριο, φθοριούχα φώτα, ηλεκτρικές ξυριστικές μηχανές, προσαρμογείς, συσκευές θέρμανσης, IC, μπαταρίες κλπ.Το TCO μπορεί επίσης να χρησιμοποιηθεί για την προστασία από υπερθέρμανση.

Εφαρμογές σχεδιασμού

1Χρησιμοποιήστε το TCO εντός των καθορισμένων θερμοκρασιών και ηλεκτρικών χαρακτηριστικών.

1) Χρησιμοποιήστε το TCO υπό τη μέγιστη θερμοκρασία λειτουργίας που καθορίζεται στις επιμέρους προδιαγραφές.Η χρήση του TCO σε θερμοκρασία υψηλότερη από τη μέγιστη θερμοκρασία λειτουργίας μπορεί να προκαλέσει πρόωρο άνοιγμα ή καθυστέρηση ανοίγματος..

• Όταν το TCO χρησιμοποιείται συνεχώς σε θερμοκρασία κοντά στη θερμοκρασία λειτουργίας, το TCO μπορεί να λειτουργεί κατά τη χρήση.

• Όταν το TCO χρησιμοποιείται συνεχώς σε θερμοκρασία υψηλότερη από τη μέγιστη θερμοκρασία λειτουργίας, το TCO μπορεί να υποβαθμιστεί και να μην λειτουργεί κανονικά στην καθορισμένη θερμοκρασία.

2) Η θερμοκρασία αναμονής ορίζεται ως η υψηλότερη θερμοκρασία στην οποία το TCO ενεργοποιείται συνεχώς με ονομαστικό ρεύμα για 168 ώρες.Το TCO δεν μπορεί να χρησιμοποιηθεί επί 168 ώρες άνω της θερμοκρασίας αποθήκευσης..

3) Ο εξοπλισμός πρέπει να σχεδιάζεται έτσι ώστε η υπερβολική του θερμοκρασία να μην υπερβαίνει το μέγιστο όριο θερμοκρασίας μετά τη λειτουργία του TCO.

4) Εάν το TCO ενεργοποιηθεί από τάση υψηλότερη από τη ονομαστική τάση ή ρεύμα υψηλότερο από το ονομαστικό ρεύμα, το TCO παράγει υπερβολική θερμότητα, με αποτέλεσμα πρόωρο άνοιγμα.Το τόξο που παράγεται σε τέτοιες συνθήκες λειτουργίας θα οδηγήσει σε ανώμαλη εμφάνιση (φραγίδα στο σώμα) και ανεπαρκή μόνωση.

• Όταν το TCO λειτουργεί σε μη φυσιολογική κατάσταση ενώ η ονομαστική τάση ή/και το ονομαστικό ρεύμα υπερβαίνονται, δεν μπορεί να διακόψει το κύκλωμα.

5) Το θερμικό στοιχείο μπορεί να μετασχηματιστεί και το TCO να ανοίξει όταν χρησιμοποιείται σε περιβάλλον από το οποίο επαναλαμβάνεται μια υπερβολική αλλαγή θερμοκρασίας (όπως σε εξωτερικούς χώρους).Ερευνήστε το περιβάλλον όπου χρησιμοποιείται το TCO.

6) Όταν αναμένεται να εφαρμοστεί προσωρινή υπερφόρτωση, επαναλαμβάνονται οι δοκιμές υπό τις χειρότερες συνθήκες.

7) Το TCO δεν μπορεί να χρησιμοποιηθεί ως ασφαλίστρια ευαίσθητα στο ρεύμα.

2Για να αξιοποιηθεί πλήρως η λειτουργία του TCO, πρέπει να επιλεγεί κατάλληλος TCO για κάθε εφαρμογή εξοπλισμού.

1) Οι δοκιμές πρέπει να επαναλαμβάνονται για τον τελικό εξοπλισμό για να επιβεβαιωθεί ότι το TCO λειτουργεί όπως αναμένεται.τοποθετείτε το κύριο σώμα του TCO και τα καλώδια κορμού όσο το δυνατόν πιο κοντά στην πηγή θερμότητας και στον τόπο όπου ο TCO θερμαίνεται ομοιόμορφαΕάν οι θερμοκρασίες που μεταφέρονται στο κύριο σώμα και στα καλώδια κορυφής (τερεμβάτες) είναι σε μεγάλο βαθμό διαφορετικές μεταξύ τους, μπορεί να προκύψει ελαττωματική λειτουργία,προκαλώντας τόξο και επιδείνωση της μόνωσης.

3. Να αποφεύγεται η εφαρμογή υπερβολικών δονήσεων και μηχανικής πίεσης στο TCO. Διαφορετικά, μπορεί να προκύψει βλάβη του σύνθετου κράματος ή των καλωδίων μόλυβδου ή βλάβη στο κύριο σώμα.

4Τα ακόλουθα 1) και 2) είναι προφυλάξεις για τον λεπτό τύπο TCO (σερίδες MP και MU)

1) Το σώμα και τα τερματικά του TCO πρέπει να είναι κατάλληλα στερεωμένα όταν το TCO είναι τοποθετημένο στον εξοπλισμό.ή άλλη βλάβη όταν το σώμα ή τα τερματικά δεν συνδέονται σωστά. Να αποφεύγεται η μεταφορά υπό την προϋπόθεση ότι συνδέεται μόνο μία πλευρά του τερματικού και του εξοπλισμού, καθώς μπορεί να προκαλέσει σπάσιμο του θερμικού στοιχείου και/ή των τερματικών, ή βλάβη του σώματος TCO,ή άλλη βλάβη που οφείλεται σε δονήσεις ή μηχανική πίεση στην μεταφορά2) Όταν το TCO είναι τοποθετημένο στον εξοπλισμό, τα τερματικά πρέπει να ευθυγραμμίζονται με το σώμα.Επίσης μετά την συναρμολόγηση του TCO στον εξοπλισμό, να αποφεύγεται η έλξη, η κάμψη, η πίεση και η στρέβλωση του σώματος TCO και των τερματικών, ώστε να μην προκαλείται ρήξη του θερμικού στοιχείου ή/και των τερματικών ή ζημιά στο σώμα TCO.

5. Κατά την σφράγιση του συνολικού TCO με ρητίνη, επιλέξτε μια ρητίνη που δεν διαβρώνει τις σφραγίδες ή τα καλώδια μολύβδου (τερεμβάσματα).να προσδιορίσετε τις συνθήκες στερέωσης επαναλαμβάνοντας τη δοκιμή με το τελικό προϊόν σας για να ελέγξετε εάν οι ιδιότητες της ρητίνης (eΗ μέθοδος αυτή μπορεί να επηρεάσει το TCO και το κατά πόσον το TCO μπορεί να λειτουργήσει κανονικά.

6Όταν το εξοπλισμό με το TCO βυθίζεται σε βερνίκι ή διαλύτη και στη συνέχεια στεγνώνεται, επαναλαμβάνεται η δοκιμή για να ελέγχεται αν το χρησιμοποιημένο βερνίκι ή διαλύτης διαλύει ή όχι την επίστρωση του TCO ή προκάλεσε βλάβη,όπως οι ρωγμές, πριν από την επαναφορά της θεραπείας.

7. Μην χρησιμοποιείτε στα ακόλουθα περιβάλλοντα.

1) Σε υγρά όπως νερό, λάδι, χημικά και οργανικά διαλύτες

2) Σε άμεσο ηλιακό φως, σε εξωτερικούς χώρους ή σε ατμόσφαιρες με σκόνη

3) Σε μέρη όπου υπάρχει συμπύκνωση νερού

Η χρήση σε τα ακόλουθα περιβάλλοντα μπορεί να επηρεάσει τις επιδόσεις του TCO.

(1) Σε χώρους γεμάτους διαβρωτικά αέρια, όπως η θάλασσα, Cl2, H2S, NH3, SO2 και

(2) Σε περιβάλλοντα με υψηλή στατική ηλεκτρική ενέργεια ή/και ισχυρά ηλεκτρομαγνητικά κύματα.

8- Μην χρησιμοποιείτε το TCO σε αεροδιαστημικό εξοπλισμό, εξοπλισμό ατομικής ενέργειας, στρατιωτικά όπλα, εξοπλισμό διάσωσης, αυτοκίνητα κλπ.
