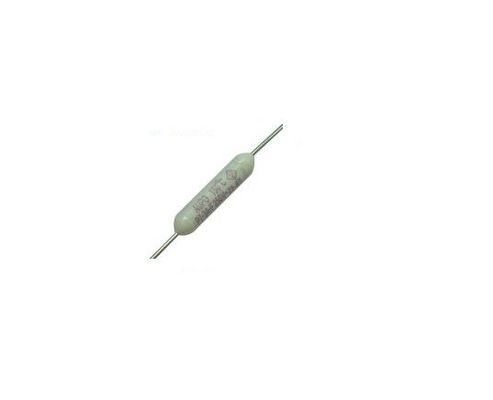

Υψηλής θερμοκρασίας AUPO Θερμικές συνδέσεις TCO P5-3A-F 3A 250V Cutoff 135C Κερματική ασφάλεια για έξυπνο θερμαντήρα νερού αερίου
Γενικά
Οι θερμικοί σύνδεσμοι TCO χρησιμοποιούνται για την πρόληψη πυρκαγιών που προκαλούνται από μη φυσιολογική παραγωγή θερμότητας από κυκλώματα και άλλα ηλεκτρικά προϊόντα που παράγουν θερμότητα.Πρόκειται για μη επαναπροσδιορίσιμη θερμική ασφάλεια που ανοίγει ηλεκτρικές επαφές όταν οι θερμοκρασίες υπερβαίνουν το καθορισμένο επίπεδο..
Αρχή λειτουργίας
Όταν η θερμοκρασία του περιβάλλοντος αυξηθεί στην θερμοκρασία λειτουργίας, το θερμικό στοιχείο λιώνει και τα ελατήρια μετακινούν την επαφή μακριά και να ανοίξει το κύκλωμα μόνιμα
Διάσταση
| Σειρά |
Μέγεθος (mm) |
| Α |
β |
γ |
d |
ε |
| Π-Φ |
9.0±0.5 |
38±3 |
Φ0,54±0.5 |
Φ2,5±0.1 |
3.3 ή λιγότερο |
| P-1A-F |
6.5±0.5 |
38±3 |
Φ0,54±0.5 |
Φ2.1±0.1 |
2.4 ή λιγότερο |
| P-3A-F |
10.0±0.5 |
38±3 |
Φ0,6±0.02 |
Φ3,0±0.1 |
3.3 ή λιγότερο |
Τεχνικά δεδομένα
| Πρότυπο ΝΟ |
Καθορισμένη θερμοκρασία λειτουργίας. |
Θέρμανση αποσύνθεσης |
Θέρμανση διατήρησης |
Μέγιστη θερμοκρασία |
Κατηγοριοποιημένο ρεύμα |
Ονομαστική τάση |
| |
(Tf) |
|
(Θ) |
(Tm) |
(Ir) |
(Ur) |

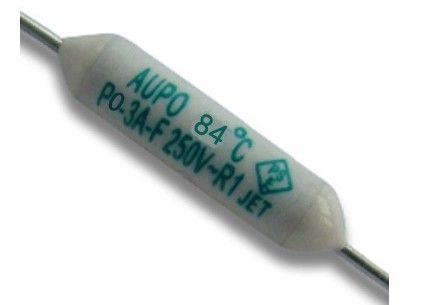

| Π0-3A-F |
84°C |
82±2°C |
65°C |
200°C |
3Α |
250V |
| P1-3A-F |
102°C |
98±2°C |
80°C |
200°C |
3Α |
250V |

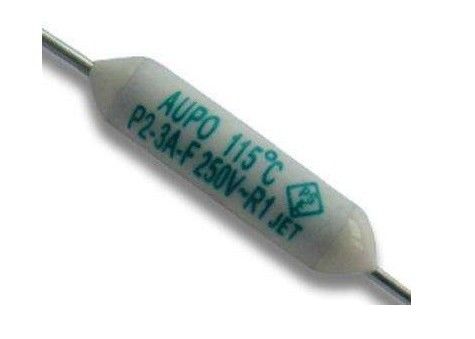

| P2-3A-F |
115°C |
112±3°C |
95°C |
200°C |
3Α |
250V |
| P3-3A-F |
125°C |
120±3°C |
105°C |
200°C |
3Α |
250V |
| Π4-3Α-Φ |
130°C |
126±2°C |
107°C |
200°C |
3Α |
250V |

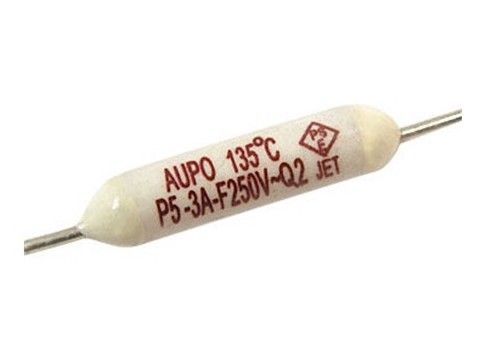

| P5-3A-F |
135°C |
131±3°C |
115°C |
200°C |
3Α |
250V |
| P9-3A-F |
138°C |
135±2°C |
115°C |
200°C |
3Α |
250V |
| Π-7-3Α-Φ |
150°C |
145±3°C |
128°C |
200°C |
3Α |
250V |
| P12-3A-F |
145°C |
140±2°C |
126°C |
200°C |
3Α |
250V |
Εφαρμογές
• Ηλεκτρικές οικιακές συσκευές και συσκευές θέρμανσης
• Προϊόντα περιστροφής και τροφοδοσίες ενέργειας
• Υπηρεσιακό εξοπλισμό και συσκευές τηλεπικοινωνιών
• Αυτοκίνητα και άλλα ηλεκτρονικά εξαρτήματα
Προειδοποιήσεις
• Οι στροφές των καλωδίων πρέπει να είναι τουλάχιστον 3 mm από το σώμα του TCO.
• Πρέπει να χρησιμοποιείται μεγάλη προσοχή κατά τη συγκόλληση, να χρησιμοποιείται αποχέτευση και να αποφεύγεται η θέρμανση άνω των -24°C.
• Το μεταλλικό τμήμα του TCO είναι ηλεκτρικά ενεργό και μπορεί να απαιτεί μόνωση.
• Μην χρησιμοποιείτε σε υγρά ή δηλητηριώδη αέρια όπως θειικό οξύ ή αζώτο οξείδιο.
• Μην συνδέετε το θερμαντήρα απευθείας με το διακόπτη.
Καθορίστε την κατάλληλη σειρά
• Tp: Η υψηλότερη θερμοκρασία του προϊόντος στο οποίο πρέπει να τοποθετηθεί ένα κόψιμο.
• Θ: Το ασφαλές εύρος θερμοκρασίας για τη χρήση του διακόπτη.
• Ts: 24oC (Tp-Th) (Εφαρμόστε 35oC για την τιμή Ts όταν η Tp είναι υψηλότερη από 170oC.)
• Για: Η θερμοκρασία θέρμανσης που προκαλείται από ηλεκτρικό φορτίο (Παρακαλούμε ανατρέξτε στην καμπύλη συσχέτισης θερμοκρασίας / ρεύματος)
• +α: 1. Αυτοθέρμανση μολύβδιου καλωδίου 2. Δομή εξαερισμού ή αεροστεγνότητας 3. Τοποθεσία του τερματικού συνδέσμου 4. Μύθος του μονωτικού υλικού κάλυψης 5.Βέλτιστη τιμή κατάστασης λαμβανομένων υπόψη των μεταβολών ηλεκτρικής τάσης
Tp + Ts + To + a = Εφαρμόσιμη θερμοκρασία
