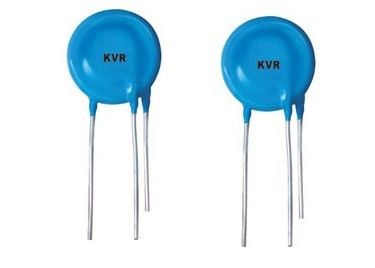

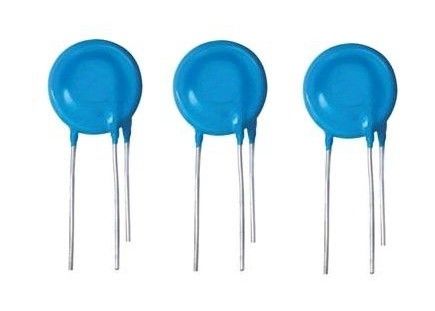

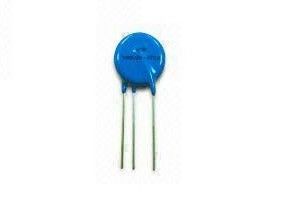

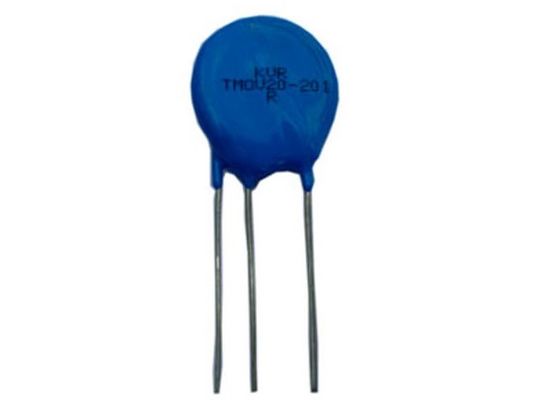

TMOV Ενσωματωμένο μεταλλικό οξείδιο βαριστόριο 20mm 275Vac 8000A 151J 3Pin με θερμική προστασία TCO 146C
Εφαρμογές
■ Ηλεκτρικές γραμμές εναλλασσόμενου ρεύματος ή τροφοδοσίες AC/DC
■ Προστασία των ημιαγωγών με τρανζίστορ, διόδιο, IC, θυρίστορα ή τριακό
■ Προστασία από υπερβολικές τάσεις στα καταναλωτικά ηλεκτρονικά
■ Προστασία από υπερβολικές τάσεις στην βιομηχανική ηλεκτρονική
■ Προστασία από υπερβολές σε ηλεκτρονικές οικιακές συσκευές, συσκευές αερίου και πετρελαίου
■ Απορρόφηση υπερτάσεων από ρελέ και ηλεκτρομαγνητικές βαλβίδες
■ Μονούλες προστασίας πίνακα AC
Μέγεθος σε mm
| D (μέγιστο) |
25.0 |
| H2 (μέγιστο) |
29.0 |
| T (μέγιστο) |
9.8 |
| L (min) |
20.0 |
| Ι (min) |
15.0 |
| W1 (±1,0) |
7.5 |
| W2 (±1,0) |
4.0 |
| e1 (μέγιστο) |
3.2 |
| e2 (μέγιστο) |
4.8 |
| d1 (±0,1) |
1.0 |
| d2 (±0,1) |
0.8 |
| Σημείωση: |
Τάγμα από χαλκό |
| R |
Συμμόρφωση με την οδηγία ROHS
|
| Βάρος, g |
7.1 |
| Επιχρισμός |
Γαλάζια επωξική ρητίνη |
Προδιαγραφές
| Η τάση του βαριστόρου (V1mA) |
387V |
~ |
430 V |
~ |
473V |
| Μέγιστη συνεχής τάση λειτουργίας |
Στροφές ροής: 275 V. |
ΔΕΔ: 350V |
| Κατηγορία ισχύος |
1.0 W |
| Μέγιστη τάση συμπίεσης (8/20μs) |
VC: 710V· |
IC: 100A |
| Τρόπο υπερβολικής τάσης (1×8/20μs) |
8000 Α |
(8/20μs) |
| Μέγιστη ενέργεια |
151 J |
(2 ms) |
| Τυπική χωρητικότητα |
1350pF |
(1KHz) |
| ρεύμα διαρροής |
10 μA |
(75% του V1mA (DC)) |
| Θερμοκρασία λειτουργίας |
-40°C ~ +85°C |
| Θέρμανση αποθήκευσης |
-40°C ~ +100°C |
| Θέρμανση ασφάλειας |
146°C |
| θερμοκρασία συγκόλλησης με το χέρι / ώρα |
265°C/3s |
Πακέτο
| Συσκευή |
Χύδην |
200 τεμάχια/σακούλα |
800 τεμάχια/κουτί |
1600 τεμάχια ανά κουτί |
Χαρακτηριστικά
■ Ενσωματωμένη θερμική προστασία TMOV
■ Αύξηση της τάσης κορυφής της τάσης μέχρι 10KA
■ Σχεδιασμένο για να διευκολύνει τη συμμόρφωση με την UL1449 για τα προϊόντα TVSS
■ ευρεία τάση λειτουργίας (V1mA) από 18V έως 1200V
■ Διοικητικό ρεύμα: 10A/15A
■ Καθορισμένη θερμοκρασία λειτουργίας:146°C
■ Γρήγορη ανταπόκριση σε παροδικές υπερτάσεις και περιορισμένο ρεύμα
■ Μεγάλη ικανότητα απορρόφησης παροδικής ενέργειας
■ Χαμηλή σχέση συμπίεσης και μη συνεχές ρεύμα
■ Τριμελής έκδοσης διαθέσιμη για ενδεικτικούς σκοπούς
■ ανταποκρίνεται στο επίπεδο MSL 1, ανά J-STD-020
■ Θερμοκρασία λειτουργίας: -40 °C ~ +85 °C
■ Θερμοκρασία αποθήκευσης: -40°C ~ + 85°C
Παράδειγμα εφαρμογής 1
Αυτό το κύκλωμα χρησιμοποιεί ένα οπτικοσύνδεσμο για να παρέχει γαλβανικές απομονώσεις μεταξύ του βαριστόρου iTMOV
και τα κυκλώματα ένδειξης ή συναγερμού
Παράδειγμα εφαρμογής 2
Στην περίπτωση αυτή, το LED είναι κανονικά αναμμένο και απενεργοποιείται όταν ανοίγει το θερμικό στοιχείο.
