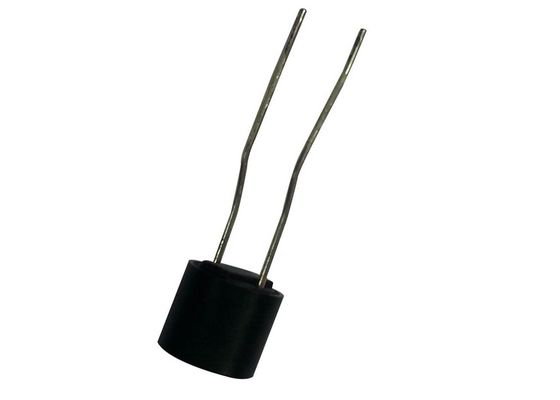

Περικύκλωμα Ράδιο χρόνος καθυστέρησης υπομικροσκοπικού μεγέθους μικροσυσσωρευτής T3.15A 250V MET 3.15A 277V 8.35x7.7mm UL
Χαρακτηριστικά
Ø 8,35*7,7 mm Μικροσυσσωρευτής
Μικρός όγκος,
Διοριζόμενο ρεύμα: MEF 50mA~6.3A ; MET 40mA~10mA ; MSF 50mA~6.3A ; MSt 40mA~10A.
Δοκιμαστική ισχύς 50mA~10A; MAT 40mA~10A; SAF 50mA~6.3A; SAT 40mA~6.3A
Διορισμένη τάση: 250V / 277V / 300Vac
Εξαιρετική ικανότητα αντοχής σε ρεύμα εισροής
Εξαιρετική αντοχή σε θερμικά και μηχανικά σοκ
Υψηλή αξιοπιστία και σταθερή συγκόλληση.
Περιοχή θερμοκρασίας λειτουργίας: -55°C έως +125°C
Εφαρμογή
• Φορτιστήρια μπαταριών
• Καταναλωτικά Ηλεκτρονικά
• Ηλεκτρικές πηγές
• Βιομηχανικοί ελεγκτές
•Τοπική τηλεόραση με επίπεδη οθόνη
•Ελέγχου LCD
•Εναλλακτής οπίσθιου φωτός LCD
•Επιχειρησιακά μηχανήματα
•Σύστημα ήχου/βίντεο
•Σύστημα φωτισμού
• Ιατρικό εξοπλισμό
Μηχανικές διαστάσεις
Πίνακας χαρακτηριστικών προδιαγραφών προϊόντος
| Α/Δ |
Κατηγοριοποιημένο ρεύμα
(Α) |
Ονομαστική τάση
(V) |
αντοχή στο κρύο |
μέγιστη πτώση τάσης |
Αξία I2T |
Δυνατότητα διάσπασης |
Μονάδα βάρους (g) |
| ΜΕΤ.040 |
40 mA |
250V/277V |
12.864 |
600 |
0.0158 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΜΕΤ.050 |
50 mA |
250V/277V |
8.9 |
550 |
0.0225 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΜΕΤ.063 |
63 mA |
250V/277V |
5.4053 |
480 |
0.0446 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΜΕΤ.080 |
80 mA |
250V/277V |
3.687 |
400 |
0.0634 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΜΕΤ.100 |
100 mA |
250V/277V |
2.4063 |
350 |
0.108 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΜΕΤ.125 |
125 mA |
250V/277V |
1.6194 |
300 |
0.1223 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΜΕΤ.160 |
160 mA |
250V/277V |
1.2458 |
280 |
0.17 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΜΕΤ.200 |
200 mA |
250V/277V |
0.824 |
260 |
0.306 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΜΕΤ.250 |
250 mA |
250V/277V |
0.63 |
240 |
0.6019 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΜΕΤ.315 |
315 mA |
250V/277V |
0.38 |
220 |
0.8216 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΜΕΤ.400 |
400 mA |
250V/277V |
0.27 |
200 |
1.4832 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |

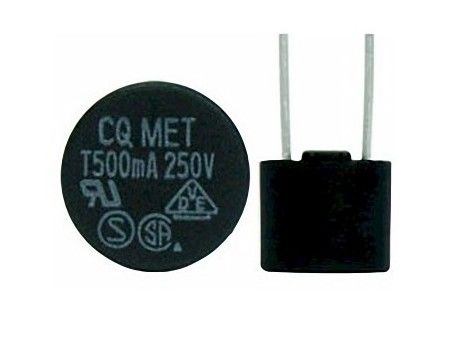

| ΜΕΤ.500 |
500 mA |
250V/277V |
0.195 |
190 |
2.7 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΜΕΤ.630 |
630 mA |
250V/277V |
0.1322 |
180 |
3.1792 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΜΕΤ.800 |
800 mA |
250V/277V |
0.0907 |
160 |
5.76 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| Δελτίο ΕΚΤ |
1 Α |
250V/277V |
0.075 |
140 |
8.73 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| Δελτίο ΕΚΑΧ |
2 Α |
250V/277V |
0.0316 |
100 |
36 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| Δελτίο ΕΚΑΧ |
4 Α |
250V/277V |
0.0136 |
100 |
158.4 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| Δελτίο ΕΚΑΧ |
5 Α |
250V/277V |
0.01 |
100 |
202.5 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| Δελτίο ΕΚΑΧ |
8 Α |
250V/277V |
0.0042 |
100 |
155.52 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| Κεφάλαιο 3 |
10 Α |
250V/277V |
0.0034 |
100 |
288 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |

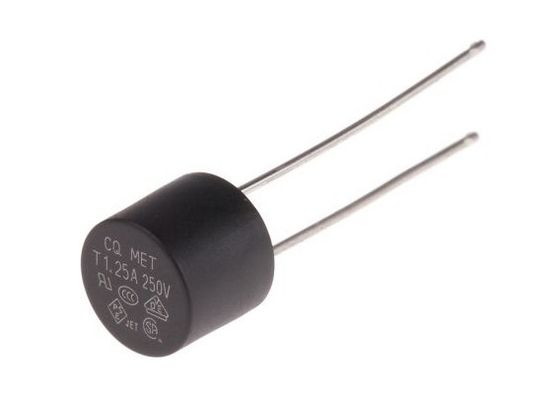

| ΕΤΠ 1.25 |
1.25 Α |
250V/277V |
0.055 |
130 |
14.766 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΕΤΠ 1.60 |
1.6 Α |
250V/277V |
0.0425 |
120 |
23.04 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΕΤΠ 2.50 |
2.5 Α |
250V/277V |
0.0241 |
100 |
56.25 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΕΤΠ 3.15 |
3.15 Α |
250V/277V |
0.0188 |
100 |
93.768 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
| ΔΕΠ 6.30 |
6.3 Α |
250V/277V |
0.0074 |
100 |
310.77 |
35A ή 10* ονομαστικό ρεύμα σε 250V AC
Εγκριθείσα συνιστώσα UL:35A ή 10* ονομαστικό ρεύμα σε 277V AC |
0.49553 |
Ηλεκτρικά χαρακτηριστικά
| Κατηγοριοποιημένο ρεύμα |
1.5 Μέσα |
2.1 Μέσα |
2.75 σε |
4 Μέσα |
10 Μέσα |
| - Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
Μαξ. Μαξ. |
- Μίνι. |
Μαξ. Μαξ. |
| 50mA ~ 5A |
60 λεπτά |
2 λεπτά. |
400 ms |
10sec |
150 ms |
3sec |
20 ms |
150 ms |
| 6.3A~10A |
60 λεπτά |
2 λεπτά. |
400 ms |
10sec |
150 ms |
3sec |
20 ms |
150 ms |
Έγκριση
| VDE |
50mA έως 6,3A |
| Τούβ |
8Α / 10Α |
| UL Αναγνωρισμένο |
50mA~6.3A ((250V/277V) |
| Αποδοχή CSA |
50mA ~ 6,3A |
| PSE |
1A ~ 10A ((250V/277V) |
| ΚΑΚ |
50mA έως 6,3A |
| ΚΤΛ |
50mA έως 6,3A |
Διακοπή της αξιολόγησης
35 αμπερ ή 10 φορές το ονομαστικό ρεύμα, όποιο από τα δύο είναι μεγαλύτερο σε 250 V AC.
5 άμπερες ή 10 φορές το ονομαστικό ρεύμα, όποιο από τα δύο είναι μεγαλύτερο σε 277V AC. (προαιρετικό)
Περιβαλλοντική προδιαγραφή
Θερμοκρασία λειτουργίας -55°C έως +125°C
Δοκιμαστική διαδικασία για την εκτίμηση της ποιότητας του υλικού
Σπρέι αλατιού MIL-STD-202G, μέθοδος 101, συνθήκη δοκιμής Β (48 ώρες)
Αντίσταση μόνωσης MIL-STD-202G, μέθοδος 302, συνθήκη δοκιμής Α (μετά το άνοιγμα) 10.000 Ω τουλάχιστον
Αντίσταση στη θερμότητα συγκόλλησης MIL-STD-202G, μέθοδος 210, συνθήκη δοκιμής Β (10 δευτερόλεπτα, σε θερμοκρασία 260°C)
Θερμικό σοκ: MIL-STD-202G, μέθοδος 107, συνθήκη δοκιμής Β (-65°C έως +125°C)
Φυσικές προδιαγραφές
Υλικό βάσης και κάλυψης: Μαύρο θερμοπλαστικό, UL 94-V0
Στρογγυλές καρφίτσες: Χαλκός, κασσίτερο
Συσκευή
1Σε χύδην: 1.000 τεμάχια ανά κουτί.

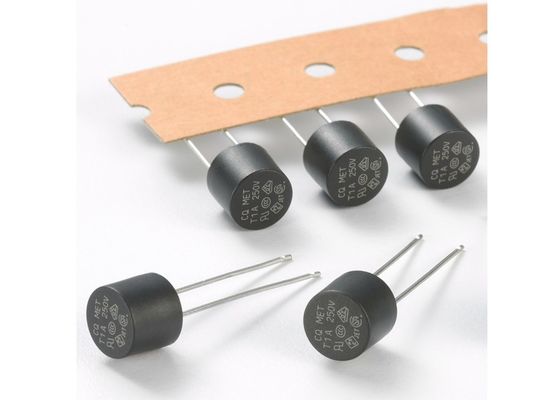

2Πάρτε ένα πακέτο πυρομαχικών, ένα κουτί 1.000 κομματιών.
