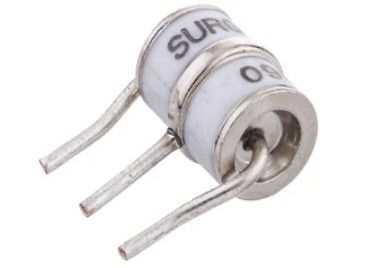

350 Β 3 εκφόρτισης αερίου GDTs 6x8mm 3 Πολωνός σωλήνων SMD ηλεκτροδίων

350 V 3 ηλεκτρόδια σωλήνες εκκένωσης αερίου SMD GDTs 6x8mm 3 πόλων

Χαρακτηριστικά

■ Παρέχει εξαιρετικά γρήγορη ανταπόκριση στην τάση τάσης από τάση 100V/s με αργή άνοδο σε τάση 1KV/μs με γρήγορη άνοδο.

■ Σταθερή τάση διακοπής.

■ Υψηλή αντοχή στην μόνωση.

■ Χαμηλή χωρητικότητα (≤2pF)

■ Υψηλή τάση αναμονής

■ Μεγάλη ικανότητα απορρόφησης περαστικού ρεύματος.

■ Σχεδιασμός μικρών κενών

■ Μέγεθος: 6,0 mm*8 mm

■ Θερμοκρασία αποθήκευσης και λειτουργίας: -40°C ~ +85°C

■ ανταποκρίνεται στο επίπεδο MSL 1, ανά J-STD-020

■ Πιστοποίηση ασφάλειας: UL: E244458

Γενικά

Τα GDT της AOLITTEL (Gas Discharge Tubes) τοποθετούνται μπροστά και παράλληλα με ευαίσθητους τηλεπικοινωνιακούς εξοπλισμούς όπως οι γραμμές ηλεκτρικής ενέργειας, οι γραμμές επικοινωνίας,γραμμές σηματοδότησης και γραμμές μετάδοσης δεδομένων για την προστασία τους από ζημιές που προκαλούνται από παροδικές υπερβολικές τάσεις που ενδέχεται να προκύψουν από κεραυνοβολίες και λειτουργίες εναλλαγής εξοπλισμούΟι συσκευές αυτές δεν επηρεάζουν το σήμα κατά την κανονική λειτουργία.το GDT αλλάζει σε κατάσταση χαμηλής αντίστασης και εκτρέφει την ενέργεια μακριά από τον ευαίσθητο εξοπλισμό.
Τα GDT μας προσφέρουν υψηλό επίπεδο προστασίας από υπερχείλιση, ευρύ φάσμα τάσης, χαμηλή χωρητικότητα και πολλούς παράγοντες φόρμας, συμπεριλαμβανομένων νέων συσκευών επιφανειακής τοποθέτησης,που τα καθιστά κατάλληλα για εφαρμογές όπως οι ενότητες του κύριου διανομικού πλαισίου (MDF)Η χαμηλή χωρητικότητά τους έχει επίσης ως αποτέλεσμα μικρότερη στρέβλωση του σήματος.Όταν χρησιμοποιείται σε λύση προστασίας συντονισμένου κυκλώματος με συσκευές PolySwitch, μπορούν να βοηθήσουν τους κατασκευαστές εξοπλισμού να πληρούν αυστηρά κανονιστικά πρότυπα ασφάλειας.

Εφαρμογές

■ Επαναλαμβανόμενοι, μόντεμ.

■ Τηλεφωνική διεπαφή, κάρτες γραμμής.

■ Εξοπλισμός επικοινωνίας δεδομένων.

■ Εξοπλισμός δοκιμής γραμμής

Κωδικός αριθμού μέρους

Σωλήνες εκκένωσης αερίων - σειρά SE3

ΣΕ33 - 230X F

Σειρά SE3:ф6*8

3: Τύπος μολύβδου: 0=SMD 3=Thrust

230X: τάση γραμμής συνεχούς ρεύματος: 90X=90V 230X=230V 102X=1000V

F: Πακέτο F=Με μηχανισμό αποτυχίας

ΠΡΟΣΟΧΗ

• Προστατεύει από ζημιές που προκαλούνται από υπερτάσεις

• Κατάλληλο για χρήση σε ευαίσθητους εξοπλισμούς λόγω της αντίδρασης σπινθήρα

• Κατάλληλο για εφαρμογές υψηλής συχνότητας

• Υψηλής αξιοπιστίας

• Νέες συσκευές επιφανειακής τοποθέτησης για αυτοματοποιημένη κατασκευή

Εγκατάσταση για σωλήνες εκκένωσης αερίου

Θα πρέπει να λαμβάνεται μέριμνα κατά την εγκατάσταση GDT εξοπλισμένων με μηχανισμούς βραχείας λειτουργίας σε περιοδικά συσσωρευτών, πλακέτες έντυπων κυκλωμάτων κ.λπ.Υπερβολική πίεση προς τα κάτω μπορεί να αναγκάσει το βραχυκύκλωμα ελατήριο μέσα από το λεπτό σωλήνα μόνωσης δημιουργώντας μια συντομευμένη κατάσταση.

Συνιστώσεις για την επανεξέταση της ροής συγκόλλησης για συσκευές GDT επιφανειακής τοποθέτησης

Τα GDT επιφανειακής τοποθέτησης μπορούν να συγκολληθούν χρησιμοποιώντας τυποποιημένα προφίλ επαναρρόφησης χωρίς Pb.

Μέγεθος

33 Τύπος

Τύπος 33-F

30 Τύπος

Ηλεκτρικά χαρακτηριστικά

Συνιστώμενες συνθήκες συγκόλλησης

Συσκευή

Αξιακή συσκευασία (σε χύμα)

Συσκευή SMD (Τέηπ & Ρολ)

Εφαρμογή για έξυπνο σπίτι

Έξυπνες οικιακές συσκευές, που συνδυάζουν την τεχνολογία του Διαδικτύου και την τεχνολογία πληροφορικής, λειτουργούν με έξυπνο έλεγχο, ανίχνευση υπέρυθρων, αυτόματη αναγνώριση ραδιοσυχνοτήτων και αυτόματη σάρωση,είναι κοινό και δημοφιλές στην καθημερινή ζωή των ανθρώπωνΗ Aolittel Electronics θα προμηθεύσει τα ηλεκτρονικά εξαρτήματα, όπως το κεραμικό σωλήνα εκκένωσης αερίων, τον καταστολέα παροχής τάσης και τον καταστολέα ESD, τα οποία χρησιμοποιούνται ευρέως στον τομέα αυτό.
