6.35x30mm Quick Blow Fast Acting Car Glass Tube Fuse 6.3Amp 250VAC 125VAC για το Inline PCB Mount Κλιπ για το κάλυμμα ασφάλειας
Χαρακτηριστικά του προϊόντος
Υλικά |
Σώμα: γυάλινος σωλήνας Σημείωση: Κεφάλαιο: χαλκός, νικελωμένος Στοιχείο: κράμα |
Θερμοκρασία λειτουργίας | -55°C έως +125°C (συμπεριλαμβάνεται η μείωση της τιμής) |
Συναρμολόγηση |
260°C, ≤ 3 δευτερόλεπτα (κύμα) 350±10°C, ≤ 3 δευτερόλεπτα (φυτώριο σιδήρου) |
Αντίσταση στη θερμότητα συγκόλλησης | 260°C, 10 δευτερόλεπτα. 350°C, 5 δευτερόλεπτα. |
Συνιστώμενες παραμέτρους συγκόλλησης |
Παράμετρος συγκόλλησης κυμάτων Παράμετρος συγκόλλησης με το χέρι Θερμοκρασία συγκόλλησης σιδήρου:350±5°C Χρόνος διαμονής της συγκόλλησης 5 δευτερόλεπτα μέγιστο. |
Συνθήκες αποθήκευσης |
Μπορεί να αποθηκευτεί για 3 έτη υπό στενά σφραγισμένες συνθήκες σε θερμοκρασία από +10°C έως 60°C, σχετική υγρασία ≤ 75%. Το πολύ μπορεί να διατηρηθεί για 30 ημέρες σε θερμοκρασία +10°C~60°C, σχετική υγρασία ≤ 95% υπό καλυμμένες συνθήκες. |
Προδιαγραφές | Σύμφωνα με το UL 248 -1 / -14. |
Επικεφαλής του Διοικητικού Συμβουλίου Κατεβάστε________
Πιστοποίηση
Κατηγορία τάσης |
Οργανισμός |
Περιοχή αμπέρ |
Αριθμός φακέλου του οργανισμού |
125V/250V | UL | 100mA ~ 30A | Ε340427 |
C-UL | 100mA ~ 30A | Ε340427 |
Εμφάνιση
Μέρος - Όχι, όχι, όχι. |
Άμπερα Αξιολόγηση |
Τετάρτη Αξιολόγηση |
Σπάσιμο Δυναμικότητα |
Εγώ...2Έλιξη Συμπληρωματικό (Α)2.S) |
Εγκρίσεις οργανισμών |
|
UL | cUL | |||||
Διάταξη MFC0100A/B | 100mA | 250V/125V |
10000A@125 V AC (100mA~10A) ·
35A@250V AC (100mA~1A) ·
100A@250V AC (1,25A~3,5A) ·
200A@250V AC (4A~10A).
|
0.003 | ● | ● |
Δελτίο ΕΚΑΧ αριθ. | 160mA | 250V/125V | 0.008 | ● | ● | |
Διάταξη MFC0200A/B | 200mA | 250V/125V | 0.02 | ● | ● | |
Δελτίο ΕΚΤ αριθ. | 250mA | 250V/125V | 0.026 | ● | ● | |
Δελτίο ΕΚΑΧ, αριθ. | 300mA | 250V/125V | 0.047 | ● | ● | |
ΜFC0315Α/Β | 315mA | 250V/125V | 0.055 | ● | ● | |
Δελτίο ΕΚΑΧ, αριθ. | 350mA | 250V/125V | 0.072 | ● | ● | |
Διάταξη MFC0400A/B | 400mA | 250V/125V | 0.10 | ● | ● | |
Δελτίο ΕΚΑΧ αριθ. | 500mA | 250V/125V | 0.16 | ● | ● | |
Διάταξη MFC0600A/B | 600mA | 250V/125V | 0.25 | ● | ● | |
Διάταξη MFC0630A/B | 630mA | 250V/125V | 0.28 | ● | ● | |
Διάταξη MFC0750A/B | 750mA | 250V/125V | 0.49 | ● | ● | |
Δελτίο ΕΚΑΧ αριθ. | 800mA | 250V/125V | 0.60 | ● | ● | |
Διάταξη MFC1100A/B | 1Α | 250V/125V | 0.8 | ● | ● | |
Δελτίο ΕΚΑΧ αριθ. | 1.25Α | 250V/125V | 1.6 | ● | ● | |
MFC1150A/B | 1.5Α | 250V/125V | 2.5 | ● | ● | |
MFC1160A/B | 1.6Α | 250V/125V | 3.2 | ● | ● | |
Δελτίο ΕΚΑΧ αριθ. | 2Α | 250V/125V | 5.6 | ● | ● | |
MFC1250A/B | 2.5Α | 250V/125V | 7.6 | ● | ● | |
Δελτίο ΕΚΑΧ αριθ. | 3Α | 250V/125V | 14 | ● | ● | |
Δελτίο ΕΚΑΧ, αριθ. | 3.15Α | 250V/125V | 19 | ● | ● | |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 3.5Α | 250V/125V | 20 | ● | ● | |
Δελτίο ΕΚΑΧ αριθ. | 4Α | 250V/125V | 25 | ● | ● | |
Δελτίο ΕΚΑΧ αριθ. | 5Α | 250V/125V | 42 | ● | ● | |
Δελτίο ΕΚΑΧ αριθ. | 6Α | 250V/125V | 80 | ● | ● | |
Δελτίο ΕΚΑΧ, αριθ. | 6.3Α | 250V/125V | 96 | ● | ● | |
Διάταξη MFC1800A/B | 8Α | 250V/125V | 200 | ● | ● | |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 10Α | 250V/125V | 320 | ● | ● | |
Δελτίο ΕΚΑΧ αριθ. | 12Α | 250V/125V | 470 | ● | ● | |
Δελτίο ΕΚΑΧ, αριθ. | 15Α | 250V/125V | 650 | ● | ● | |
Δελτίο ΕΚΑΧ, αριθ. | 20Α | 250V/125V | 870 | ● | ● | |
MFC2250A/B | 25Α | 250V/125V | 1320 | ● | ● | |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 30Α | 250V/125V | 1820 | ● | ● |
Διάσταση(μμ)
Αξιακά με μολύβι |
![]() |
Με μόλυβδο |
![]() |
Χαρακτηριστικά λειτουργίας
% της ονομαστικής ισχύος των αμπερών (σε) |
Ώρα για ανατίναξη |
100%* Μέσα | 4 ώρες Min |
135%* | 1 ώρα Μαξ |
200%* Μέσα | 60 δευτερόλεπτα Μαξ. |

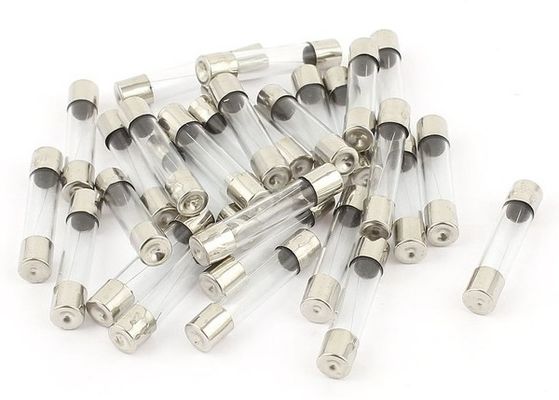

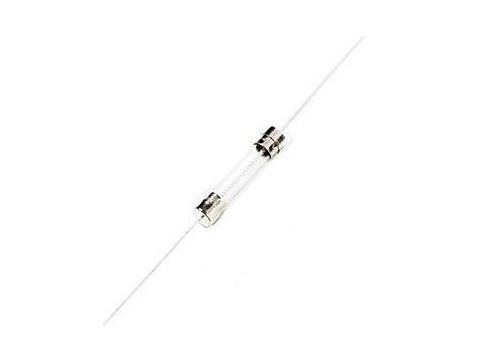

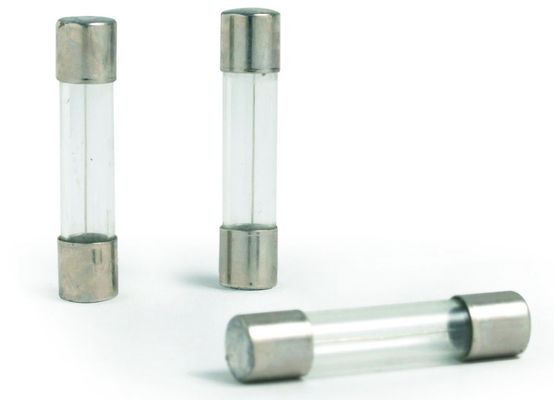

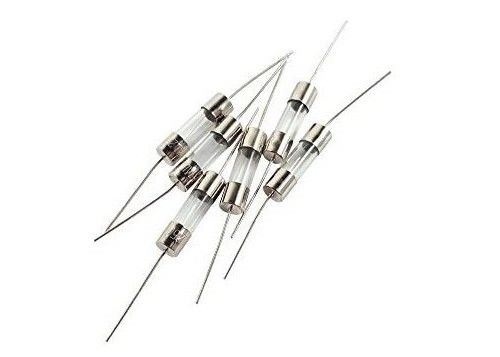

Φωτογραφίες πραγματικών προϊόντων
Πώς επιλέγεις την ασφάλεια;
Οι ασφάλειες είναι συσκευές προστασίας από υπερστροφή που χρησιμοποιούνται για τρεις κύριους σκοπούς: - Για την πρόληψη ζημιών σε ηλεκτρονικό και ηλεκτρικό εξοπλισμό. - Για την παροχή ασφάλειας για τους χρήστες και το προσωπικό του εξοπλισμού.- Για την απομόνωση των υποσυστημάτων από το κύριο σύστημα μετά την επίπτωση υπερεύματοςΟι ασφάλειες έχουν σχεδιαστεί για να επιτρέπουν την ασφαλή ροή ηλεκτρικού ρεύματος κατά τη διάρκεια της κανονικής λειτουργίας, αλλά θα ανοίξουν γρήγορα όταν αναπτυχθεί μια κατάσταση υπερτάγματος.
Υπερστροφές
Συνήθως υπάρχουν δύο τύποι υπερστροφών: βραχυκύκλωμα και υπερφόρτωση.
Ένα υπερφόρτωση είναι οποιοδήποτε ρεύμα ρέει εντός της κανονικής διαδρομής του κυκλώματος που είναι υψηλότερο από το ρεύμα κανονικού πλήρους φορτίου του κυκλώματος.
Ένα βραχυκύκλωμα είναι ένα υπερκίνημα που υπερβαίνει σε μεγάλο βαθμό το κανονικό ρεύμα πλήρους φορτίου του κυκλώματος.ένα σύντομο κύκλωμα αφήνει το φυσιολογικό ρεύμα που μεταφέρει την πορεία του κυκλώματος και παίρνει ένα "συντόμευση" γύρω από το φορτίο και πίσω στην πηγή ενέργειας.
Τα συστήματα ασφαλείας δεν χρησιμοποιούνται για την πρόληψη των υπερβολικών ρευστειών, αλλά για την προστασία των συστατικών,εξοπλισμός και άνθρωποι όταν συμβαίνουν υπερτάματα.
Χαρακτηριστικά ασφάλειας
Οι ασφάλειες ταξινομούνται με βάση τα διαφορετικά χαρακτηριστικά των ασφάλειας.
- Φυσικό μέγεθος
- Διακόπτοντας Αξιολόγηση
- Κατασκευές
- Ταχύτητα ανοίγματος
- Ηλεκτρικές τιμές
- Έγκριση από τον οργανισμό ασφάλειας
Φυσικό μέγεθος
Οι ηλεκτρονικές ασφάλειες είναι διαθέσιμες σε διάφορα μεγέθη και σχήματα, όπως προκαθορίζονται από τις εφαρμογές του χρήστη.13/32" x 1 1/2" (10.3 x 38 mm) καθώς και ασφάλειες ειδικής χρήσης, όπως ασφάλειες επιφανειακής τοποθέτησης, σήμανσης τηλεπικοινωνιών και ασφάλειες τύπου αυτοκινήτου.
Κατασκευή
Οι ηλεκτρονικές ασφάλειες κατασκευάζονται με πολλούς διαφορετικούς τύπους υλικών.τότε πρέπει να χρησιμοποιούνται ισχυρότερα υλικά όπως κεραμικά ή γυάλινα σωλήνες μελαμίνης.Τα πλαστικά περιβλήματα χρησιμοποιούνται συνήθως στην κατασκευή ασφαλιστικών αυτοκινήτων χαμηλής τάσης.
Ηλεκτρικές τιμές
Συνήθως κάθε ασφάλεια έχει δύο διαφορετικές ηλεκτρικές τιμές:
Η τάση και το ρεύμα.
Κατηγορία τάσης
Η ονομαστική τάση μιας ασφάλειας αναφέρεται στη μέγιστη τάση στην οποία μπορεί να υποβληθεί μια ασφάλεια για ασφαλή λειτουργία.Οι ασφάλειες συνήθως σημειώνονται για την τάση A/C, αλλά μπορεί επίσης να φέρουν και μια τάση D/C.
Τρέχουσα αξιολόγηση
Η τάση ισχύος μιας ασφάλειας πρέπει να επιλέγεται έτσι ώστε να προστατεύει επαρκώς ένα κύκλωμα χωρίς να προκαλεί "ενόχλητα" ανοίγματα.οι ασφάλειες πρέπει να επιλέγονται στο 125% του σταθερού ρεύματος RMS ή συνεχούς ρεύματος του κυκλώματος σε 25° C. Οι υψηλότερες θερμοκρασίες του περιβάλλοντος μπορεί να προκαλέσουν πρόωρο άνοιγμα της ασφάλειας· συνεπώς, μπορεί να είναι αναγκαίο να υποβάλλεται η ασφάλεια σε τέτοιες εφαρμογές..
Πρέπει να δοθεί πρόσθετη προσοχή σε κυκλώματα με πιθανά "στροφή εισροής".Αυτή η ένταση μπορεί να είναι πολλές φορές μεγαλύτερη από τις κανονικές ισχύς του κυκλώματοςΓια τις εφαρμογές αυτές θα πρέπει να επιλέγονται ασφάλειες με καθυστέρηση χρόνου.
Διακοπές βαθμολογίας (Διακοπτικό ρεύμα)
Η ονομαστική διακοπή της ασφάλειας είναι το μέγιστο ρεύμα που η ασφάλεια μπορεί να ανοίξει με ασφάλεια στην ονομαστική τάση χωρίς να σπάσει ή να σπάσει το περίβλημα της ασφάλειας.Τα ισχυρότερα υλικά όπως η κεραμική ή το γυάλινο μελαμίνη προσφέρουν τις μεγαλύτερες δυνατότητες διακοπής.
Ταχύτητα ανοίγματος
Κατά την προετοιμασία των ασφαλιστηρίων, πρέπει να λαμβάνεται προσεκτικά υπόψη η προστασία των άλλων στοιχείων του κυκλώματος.όσο μεγαλύτερη προστασία απαιτείται για την επαρκή προστασία των εξαρτημάτωνΟι ασφαλτήρες ταχείας δράσης προσφέρουν μεγαλύτερη προστασία, αλλά ενδέχεται να μην είναι κατάλληλοι για κυκλώματα με ρεύματα ένταξης.Τα κυκλώματα με ρεύματα εισόδου πρέπει να προστατεύονται με ασφάλειες χρονικής καθυστέρησης για να αποφεύγονται ενοχλητικά ανοίγματα..
Εγκρίσεις οργανισμών
Παγκόσμιοι οργανισμοί ασφάλειας, όπως τα εργαστήρια Underwriter's (U.L.), παρέχουν προδιαγραφές δοκιμών και δοκιμών ασφάλειες και εξαρτημάτων ασφάλειας σύμφωνα με αυτές τις προδιαγραφές.Κάθε διεθνής οργανισμός ασφάλειας θα έχει τις δικές του προδιαγραφές (όπως οι προδιαγραφές δοκιμών που χρησιμοποιούνται για τη δοκιμή ασφάλιστρων 5 x 20 mm).
Στην U.L., εάν υπάρχει διαθέσιμη προδιαγραφή δοκιμής και η ασφάλεια περνά αυτές τις δοκιμές, τότε η ασφάλεια καταγράφεται στο παρόν πρότυπο.τότε η ασφάλεια μπορεί ακόμα να δοκιμαστεί (χρησιμοποιώντας τις προδιαγραφές του κατασκευαστή) από την U.L. αλλά θα λάβει αναγνώριση U.L. και όχι καταχώριση U.L.
Η Διεθνής Ηλεκτροτεχνική Επιτροπή (IEC) γράφει τα πρότυπα που ακολουθούνται από πολλές ευρωπαϊκές και ασιατικές χώρες.Οι ασφάλειες με βαθμολογία UL/CSA και IEC δεν είναι χαρακτηριστικά εναλλάξιμες.
Εγκατάσταση ασφάλειας
Όλες οι ασφάλειες πρέπει να τοποθετούνται σε κύκλωμα είτε με απευθείας συγκόλληση σε πλακέτα κυκλώματος (PCB), είτε με τη χρήση καλωδίου ή ασφαλιστικών.Η άμεση συγκόλληση ασφαλιστηρίων σε ένα PCB επιτρέπει κάποια μείωση του κόστους, ενώ η χρήση φορέων ή κλιπς επιτρέπει την αντικατάσταση πεδίουΠαρακαλώ συμβουλευτείτε το εργοστάσιο OptiFuse για τις προδιαγραφές άμεσης συγκόλλησης.
