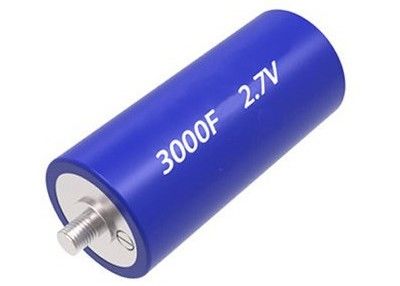

EDLC Ηλεκτρικός διπλός στρώμα πυκνότερος 2.7V 3000F Υπερ πυκνότεροι με τερματικό νήμα χαμηλή ESR υπερυψωτές
Ηλεκτρικός διπλός πυκνωτής στρώσης (EDLC)
Δυνατότητα κυψελών υπερυψωτήρων: 3000,0 F -10/+20%
Τετάρτη:
Μέγεθος: L = 138 mm, OD = 60,7 mm
Περιοχή θερμοκρασίας: -40°C έως +65°C
Χαρακτηριστικά: 2.7V τάση λειτουργίας Υπερ-χαμηλή εσωτερική αντίσταση Πάνω από 1 εκατομμύριο κύκλοι λειτουργίας Τερματικό με νήματα Εφαρμογές:Εφεδρική ενέργεια Δίκτυο Σταθεροποίησης Μεταφορών Υποσυστήματα αυτοκινήτων Δύναμη σιδηροδρομικού συστήματος
Επικεφαλής του Διοικητικού Συμβουλίου Κατεβάστε________
Περιγραφή

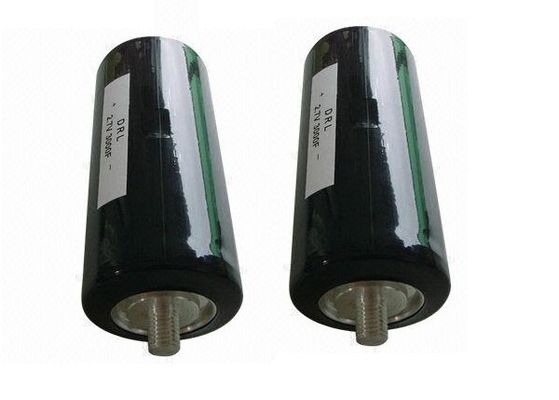

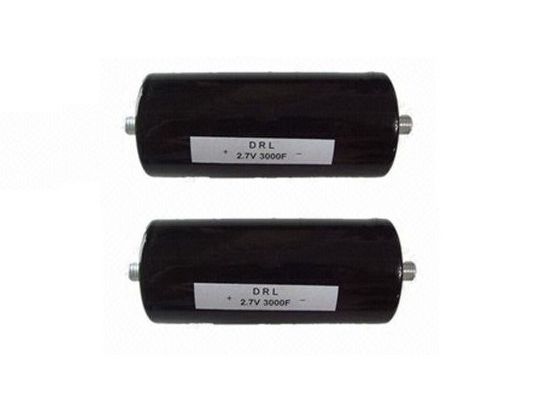

Οι υπερσυμπιεστές PowerStor είναι μοναδικές συσκευές υπερ-υψηλής χωρητικότητας που χρησιμοποιούν ηλεκτροχημική κατασκευή διπλού στρώματος πυκνωτή (EDLC) σε συνδυασμό με υλικά υψηλών επιδόσεων.Αυτός ο συνδυασμός προηγμένων τεχνολογιών επιτρέπει στην Eaton να προσφέρει μια ευρεία ποικιλία λύσεων πυκνωτών προσαρμοσμένων σε συγκεκριμένες εφαρμογέςΤα κύτταρα υπερσυμπιεστών της σειράς DRL60 προσφέρουν υψηλή ενέργεια και ισχύ σε τυποποιημένο παράγοντα μορφής.
Διάσταση(μμ)
Κωδικός μεγέθους | DxL | Δ+/-0,2 mm | L+3mmmax | H+/-0,5 mm | H2+/- 0,5 mm |
61Ε | 60x138 | 60 | 138 | 14 | 12 |
Χαρακτηριστικά
Συλλογή και επαναχρησιμοποίηση ενέργειας (υβριδικά) για την αυτοκινητοβιομηχανία, τα φορτηγά, την εξόρυξη, την κατασκευή, τον εξοπλισμό και τους γερανούς
Ηλεκτρική τροφοδοσία από απόσταση για αισθητήρες, LED, διακόπτες
Μακροχρόνια αποθήκευση ενέργειας, έως 20 έτη
Υπερ-χαμηλή ESR για πολύ υψηλή πυκνότητα ισχύος
Ευρύ εύρος θερμοκρασίας λειτουργίας
Δωρεάν συντήρηση
Αποτελεσματική από πλευράς κόστους αναπληρωματική ισχύς και μεγάλη ανάκτηση ενέργειας
Χαμηλά λειτουργικά έξοδα
Υψηλή απόδοση (> 98%) σε ευρείες περιβαλλοντικές συνθήκες
Υψηλή αξιοπιστία, πράσινη λύση
Εφαρμογή
Εφεδρική ισχύς
Δύναμη κοπής, ισχύς παλμού
Ξεκίνηση κινητήρα
Συλλογή και επαναχρησιμοποίηση ενέργειας (υβριδικά) για την αυτοκινητοβιομηχανία, τα φορτηγά, την εξόρυξη, την κατασκευή, τον εξοπλισμό και τους γερανούς
Ηλεκτρική τροφοδοσία από απόσταση για αισθητήρες, LED, διακόπτες
Αξιολογήσεις
Δυνατότητα | Από 3000 F έως 3400 F |
Μέγιστη τάση λειτουργίας | 20,70 V / 2,85 V |
Πρόβλημα υπερτάσης | 20,85 V / 3,00 V |
Ανεπάρκεια χωρητικότητας | 0% έως +20% |
Περιοχή θερμοκρασίας λειτουργίας | -40 °C έως +65 °C |
Επέκταση του εύρους θερμοκρασίας λειτουργίας |
-40 °C έως +85 °C (με τάση) εκτόξευση σε 2,30 V / 2,45 V @ +85 °C) |
Χαρακτηριστικά
Τυπικές ατμοσφαιρικές συνθήκες
Εκτός εάν ορίζεται διαφορετικά, το τυπικό εύρος των ατμοσφαιρικών συνθηκών για τη διενέργεια μετρήσεων και δοκιμών είναι το ακόλουθο:
θερμοκρασία περιβάλλοντος: 15°C έως 35°C
Σχετική υγρασία: 25% έως 75%
Πίεση αέρα: 86-106 kPa
Εάν υπάρχουν αμφιβολίες σχετικά με τα αποτελέσματα, η μέτρηση πραγματοποιείται υπό τις ακόλουθες συνθήκες:
θερμοκρασία περιβάλλοντος: 20°C ± 2°C
Σχετική υγρασία: 60% έως 70%
Πίεση αέρα: 86-106 kPa
Περιοχή θερμοκρασίας λειτουργίας
Το εύρος θερμοκρασίας περιβάλλοντος στο οποίο ο πυκνωτής μπορεί να λειτουργεί συνεχώς με ονομαστική τάση
είναι -40°C έως 60°C.
Ας Μάθουμε για τους ΥΠΕΡΑΚΑΝΤΗΤΕΡΕΣ!
Θεωρία
Οι υπερσυμπιεστές λειτουργούν όπως κάθε άλλο είδος συμπιεστή, μόνο που μπορούν να αποθηκεύσουν τεράστιες ποσότητες ενέργειας.Πολλοί πυκνωτές που θα έχετε δει σε κυκλώματα ήχου έχουν χωρητικότητες όπως 470uf ή 680uf (μικρο farads)Οι πυκνωτές που χρησιμοποιούνται σε εφαρμογές υψηλής συχνότητας RF μπορούν να είναι τόσο μικροί όσο 1pf (pico farad).εφαρμογές ζεύξης ή αποσύνδεσης, ή εφαρμογές εξομάλυνσης AC-DC (υπάρχουν κάποια μεγάλα καπάκια στην τυπική παροχή ρεύματος AC-DC που λειτουργεί για να εξομαλύνει την κυματισμό στην γραμμή).
Οι υπερσυμπιεστές μπορούν να χρησιμοποιηθούν σε εφαρμογές ηλιακής ενέργειας, σε εφαρμογές αντισυστήματος μπαταρίας, σε εφαρμογές μπαταρίας, σε εφαρμογές φλας κλπ.Εκτός από το γεγονός ότι οι υπερσυμπιεστές μπορούν να φορτιστούν πολύ γρήγορα λόγω της χαμηλής εσωτερικής αντίστασης τους.Οι μπαταρίες περιέχουν επιβλαβείς χημικές ουσίες και πεθαίνουν με την πάροδο του χρόνου..Αλλά υπάρχουν κανόνες...
Οι υπερσυμπιεστές δεν εκπέμπουν αέριο όπως οι μπαταρίες μολύβδου, αλλά δεν μπορούν να αποθηκεύσουν τόσο ενέργεια.ή συνολική πυκνότηταΘα το συζητήσουμε αργότερα.
Πραγματικά, υπάρχουν πολλά να πούμε για τους πυκνωτές, και δεν πρόκειται να θέλετε να περάσετε όλη την ημέρα σας παρακάτω, οπότε ας πάμε στα βασικά.Ενδιαφέρεστε για.
Δυναμικότητες: Συμπιεστές Vs. Υπερσυμπιεστές
Οι όροι αυτοί μπορούν να χρησιμοποιηθούν για τάση, ισχύ, ρεύμα, αντίσταση, επαγωγικότητα κλπ. Όταν μιλάμε για την χωρητικότητα ενός πυκνωτή,Θα κάνουμε το ίδιο.Η παρακάτω εξήγηση θα σας βοηθήσει επίσης να κατανοήσετε πόση χωρητικότητα έχει ένας υπερσυμπιεστής σε σχέση με έναν τυποποιημένο συμπιεστή.
Κατανοητική ορολογία χωρητικότητας
1pf (pico farad) = 0,000000000001 farad
1nf (nano farad) = 0,000000001 farad
1uf (μικροφαράδες) = 0,000001φαράδες
1mf (milli farad) = 0,001 farad
Ο πίνακας στην εικόνα είναι πολύ πιο λεπτομερής.Ένας υπερσυμπιεστής ενός Φάραντ μπορεί να αποθηκεύσει ένα εκατομμύριο φορές περισσότερη ενέργεια σε μια κοινή τάση.Ένα δισεκατομμύριο φορές περισσότερο από έναν πυκνωτή 1nf και ένα τρισεκατομμύριο φορές περισσότερο από έναν πυκνωτή 1pf.
Ωστόσο, οι υπερσυμπιεστές έχουν πολύ μικρές ονομαστικές τάσεις, όπως 2,5v, 2,7v και 5,5v (Κάποιες κοινές τιμές).όπως για να κάνουμε τους πυκνωτές μας ικανούς να φορτίζουν μέχρι υψηλότερη τάσηΥπάρχουν τμήματα που έρχονται σε σειρά / παράλληλη διαμορφώσεις, καθώς και μεθόδους φόρτισης,και μεθόδους εξισορρόπησης.
Μπορείτε επίσης να χρησιμοποιήσετε ενισχυτές τάσης DC-DC. Οι τυπικοί ενισχυτές DC-DC λαμβάνουν τάση περίπου 3,4-5VDC και είναι σε θέση να αυξήσουν την τάση εξόδου.
