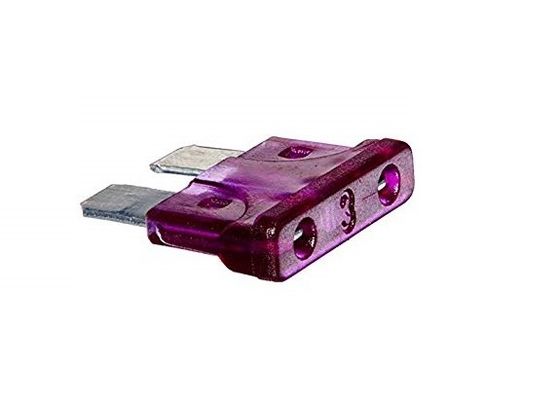

Πλαστικό γρήγορο χτύπημα 19x5.2x19.2mm αυτόματο ATO 32V 58V 60V 80V 3Amp Violte Max ενθυλάκωσης PA66 θρυαλλίδων λεπίδων μέσου μεγέθους
Γενικό
Μέγεθος
Γρήγορα ενεργώντας, χαμηλή τάση μέχρι και το συνεχές ρεύμα 32V/60V | |
Υλικό | *Body: Πλαστικό. *Metal: Κράμα ψευδάργυρου |
Πρότυπα | Σύμφωνα με τη SAE J1284 |
Προστασία κυκλωμάτων για να αντικαταστήσει το τηκτό καλώδιο Η την τηκτή σύνδεση. | |
Οι θρυαλλίδες είναι κωδικοποιημένες διά χρώματος για τον εύκολο έντασης ρεύματος προσδιορισμό. |
Ηλεκτρικές αποδόσεις
Αριθμός μερών | Αμπέρ (Α) | Τάση (VDC) |
Χρώμα σώματος |
AB19001 | 1A | 32V/60V | Μαύρος |
AB19002 | 2A | 32V/60V | Γκρίζος |
AB19003 | 3A | 32V/60V | Violte |
AB19004 | 4A | 32V/60V | Ροζ |
AB19005 | 5A | 32V/60V | Tan |
AB1907.5 | 7.5A | 32V/60V | Καφετής |
AB19010 | 10A | 32V/60V | Κόκκινος |
AB19015 | 15A | 32V/60V | Μπλε |
AB19020 | 20A | 32V/60V | Πράσινος |
AB19025 | 25A | 32V/60V | Φυσικός |
AB19030 | 30A | 32V/60V | Πράσινος |
AB19035 | 35A | 32V/60V | μπουκάλι πράσινο |
AB19040 | 40A | 32V/60V | Πορτοκάλι |
AB19045 | 45A | 32V/60V | Violte |
110%In | 135%In | 200%In | 350%In | 600%In | |||||
20-120A | >100Hours | Ελάχιστος. | Max. | Ελάχιστος. | Max. | Ελάχιστος. | Max. | Ελάχιστος. | Max. |
η δεκαετία του '60 | 3600 s | 2 s | η δεκαετία του '60 | 0,2 s | 7 s | 0,04 s | 0,1 s |
Να προ-σχηματίσει τόξο προθεσμίες
FI = 1,43 (ρεύμα max.operating: 0,7 Χ Irat σε 23°C)
Ομάδες μεγέθους
Μέγεθος λεπίδων | Ομάδα λεπίδων | Διαστάσεις Λ × W × Χ | Κοινές εκτιμήσεις (μέγιστο ρεύμα) |
Micro2 | ΙΚΑΝΟΣ, ATR | 9.1 × 3,8 × 15,3 χιλ. | 5, 7,5, 10, 15, 20, 25, 30 |
Micro3 | ATL | 14.4 × 4,2 × 18,1 χιλ. | 5, 7,5, 10, 15 |
LP-μίνι | APS, ATT | 10.9 × 3,81 × 8,73 χιλ. | 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30 |
Μίνι | APM, ATM | 10.9 × 3,6 × 16,3 χιλ. | 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30 |
Κανονικός |
ATC απριλίου, (κλειστό), ATO (ανοικτό), ATS |
19.1 × 5,1 × 18,5 χιλ. | 0,5, 1, 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30, 35, 40 |
Μεγάλου μεγέθους | ΚΑΤΑ ΠΡΟΣΈΓΓΙΣΗ | 29.2 × 8,5 × 34,3 χιλ. | 20, 25, 30, 35, 40, 50, 60, 70, 80, 100, 120 |
Κωδικοποίηση χρώματος
Χρώμα |
Συνεχές αμπέρ (το ρεύμα) |
Στιγμιαίος αμπέρ λιωσίματος |
Συνεχής αμπέρ λιωσίματος |
Μπλε | 1.5 | 3.5 | 3 |
Κίτρινος | 2.25 | 5 | 4.5 |
Κόκκινο σε κίτρινο | 2.5 | 6 | 5 |
Πράσινος | 3 | 7 | 6 |
Καρύδι καφετί | 4 | 10 | 8 |
Κόκκινο σε πράσινο | 5 | 12 | 10 |
Πράσινος στο Μαύρο | 5 | 12 | 10 |
Κόκκινο σε καφετή | 6 | 14 | 12 |
Ανοικτό καφέ | 7.5 | 18 | 15 |
Ροζ | 12.5 | 30 | 25 |
Άσπρος | 17.5 | 40 | 35 |
Πορφύρα σε κίτρινο | 25 | 60 | 50 |
Κίτρινος στο κόκκινο | 30 | 75 | 60 |
