Πρότυπο PCB Mount Quick Insert Nylon Stackable Medium ATC ATO Auto Fuse Holder Block για τοποθετημένη αυτοκινητοβιομηχανική ασφάλεια 1A-30A
Μέγεθος (mm)
Περιγραφή

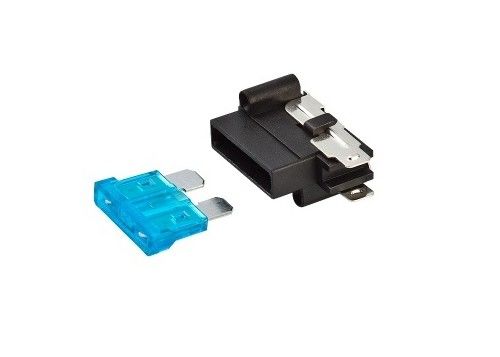

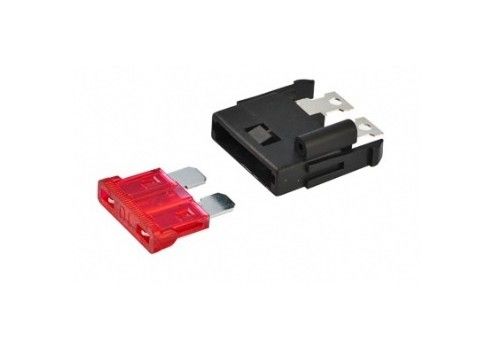

Προσυναρμολογημένα καλώδια ασφαλείας για μικρο, τυπο και μεγέθη ασφαλείας με μαξί λεπίδες.το υποστήριγμα μικρού μεγέθους είναι συμβατό με τις ασφάλειες λεπίδων αυτοκινήτων ATO 297 και ATMΟ κάτοχος τυποποιημένου μεγέθους είναι συμβατός με τις ασφάλειες αμαξοκίνητων λεπίδων ATO 257 και Bussman ATC.οι κάτοχοι τοποθετούνται κατακόρυφα στο PCB.
Εφαρμογή
Σωστήρας ασφαλείας για το 42V PowerNet με κωδικοποίηση για τις διασφαλιστικές συνδέσεις TAC.
Σωστήρας για αλληλένδετες ασφάλειες μεγέθους ATO / FKS.

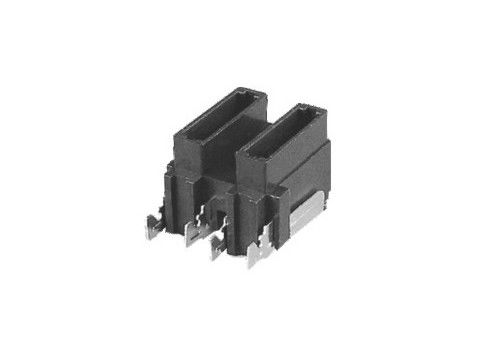

Σωστήρες για σύνδεσμους ασφάλειας μεγέθους ATO / FKS. 90° καμπυλωτές επαφές με κασσίτερο που μπορούν να συγκολληθούν.
Συνιστώ την αυτοματοποιημένη ασφάλεια
Προδιαγραφές
Δύναμη εισαγωγής και εκχύλισης | 1 κιλό. |
Δυνατότητα διηλεκτρική για 60 δευτερόλεπτα | Εναλλακτικός 1500V Min |
Κατάλληλο ονομαστικό ρεύμα | 30Α, μέγιστο. |
Αντίσταση μόνωσης σε 500v συνεχούς ρεύματος | 100 εκατομμύρια λεπτά. |
Αύξηση της θερμοκρασίας | 50 Μαξ. |
Υλικό σώματος | Νάιλον με γυάλινες ίνες |
Μείωση τάσης | 20mV μέγιστο |
Τερματικά | Άλλες σιδηροτροφικές συσκευές |
Τύπος πίνακα PC Snap-In | WGP20, WGP29· |
Τύπος τερματικού ταχείας εισαγωγής P.C.BOARD |
# WGP21, # WGP22, # WGP23, # WGP24, # WGP25, # WGP26, # WGP27, # WGP28, # WGS01, # WGS02; |
Περισσότερα Μοντέλα
Κρατητής ασφάλειας WGP20 ATC |
WGP21 Κρατήρας αυτοματοποιημένης ασφάλειας |
WGP22 Κρατήρας ασφάλειας μεσαίας λεπίδας |
WGP23 Μεσαίου μεγέθους κάλυπτης αυτοματοποιημένης ασφάλειας |
WGP24 Κρατήρας ασφάλειας αυτοκινήτου |
WGP25 Κρατήρας ασφάλειας αυτοκινήτου |
WGP26 αυτοματοποιημένο συρματόπλεγμα |
WGP27 Ατομικό μπλοκ ασφάλειας |
WGP28 Μίνι κάλυψη ασφάλειας με λεπίδα |
WGP29 Κρατήρας ασφάλειας λεπίδας |
Γνωρίστε τις Φυτίλες σας
Για την επιλογή της κατάλληλης προστατευτικής διάταξης, πρέπει να λαμβάνονται υπόψη οι ακόλουθες παραμέτροι και κριτήρια:
1Ποιο είναι το κανονικό ρεύμα λειτουργίας του κυκλώματος;
2Ποια είναι η τάση λειτουργίας;
3Το κύκλωμα είναι AC ή DC;
4Ποια είναι η θερμοκρασία περιβάλλοντος λειτουργίας;
5Η συσκευή χρησιμοποιείται για βραχυκύκλωμα
προστασία, προστασία από υπερφόρτωση ή και τα δύο;
6Ποιοι είναι οι περιορισμοί του φυσικού μεγέθους;
7Πρέπει η ασφάλεια να είναι "αντικατάστατη στο πεδίο";
8- Είναι πρόβλημα η επαναφορά;
9Πώς θα το τοποθετήσω;
10Ποιες είναι οι δαπάνες;
Πώς θα τοποθετηθεί η ασφάλεια;
Μια από τις πιο προσεκτικές σκέψεις που πρέπει να γίνουν είναι η τοποθέτηση της ασφάλειας στο κύκλωμα.
1. Αμεση συγκόλληση: Σε αυτή τη μέθοδο, η ασφάλεια συγκόλλησης συνδέεται άμεσα με την επιφάνεια κυκλώματος (PCB).Το μειονέκτημα αυτού του σχεδιασμού είναι η έλλειψη ανταλλακτικών εξαρτημάτων, όπως συζητήθηκε λεπτομερώς στην παραπάνω ενότητα, αλλά το κόστος μπορεί να μειωθεί σημαντικά με αυτή τη μέθοδο τοποθέτησης.
2Κλιπς ασφαλείας: Οι κλιπς ασφαλείας είναι σχετικά φθηνές και επιτρέπουν την αντικατάσταση πεδίου.Τα βιντεοσκόπια είναι συνήθως τοποθετημένα σε ένα PCB, έτσι ώστε κάθε προσπάθεια αντικατάστασης της ασφάλειας θα απαιτήσει το άνοιγμα του εξοπλισμού από τον τελικό χρήστηΕπιπλέον, η αφαίρεση μιας ασφάλειας από ένα κλιπ ασφάλειας χωρίς την αποσύνδεση της πηγής ενέργειας μπορεί να οδηγήσει σε ηλεκτρικό σοκ όταν αγγίξει τη ασφάλεια.Τα κλιπ ασφαλείας είναι διαθέσιμα για όλες τις "σωλήνες" ασφαλείας καθώς και για μικροασφάλειεςΣυνήθως, τα συσσωρευτικά είναι περιορισμένα σε 20A κανονικού ρεύματος (διαθέσιμα και σε 30A).
3. Πίνακα Mounted Fuseholders: Πίνακα Mounted Fuseholders επιτρέπουν εύκολη πρόσβαση για τον τελικό χρήστη να αντικαταστήσει την ασφάλεια στο πεδίο.Η πίνακα τοποθέτησης καυσίμου είναι ασφαλή από σοκ που σημαίνει ότι η ασφάλεια αφαιρείται με ασφάλεια όταν το καπάκι του καυσίμου αφαιρείται αποτρέποντας τη δυνατότητα ηλεκτρικών σοκΟι εφοδιάστες δοκιμάζονται συνήθως και εγκρίνονται από οργανισμούς ασφάλειας όπως UL και CSA. Οι εφοδιάστες είναι συνήθως διαθέσιμες μέχρι 30A.
