Προσαρμοσμένος μίνι προσαρμοστής 32V θρυαλλίδων προσθέτω-α-κυκλωμάτων κατόχων θρυαλλίδων λεπίδων του ATM APM αυτόματος για την ιαπωνική μοτοσικλέτα SUV DIY φορτηγών αυτοκινήτων

Προσαρμοσμένο Mini ATM APM Auto Blade Fuse Holder Προσθήκη ενός κυκλώματος Fuse Adapter 32V Για Γιαπωνέζικο αυτοκίνητο φορτηγό Μοτοσυκλέτα SUV DIY

Περιγραφή

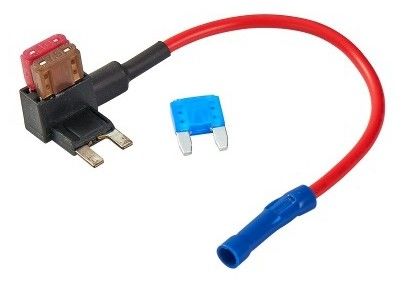

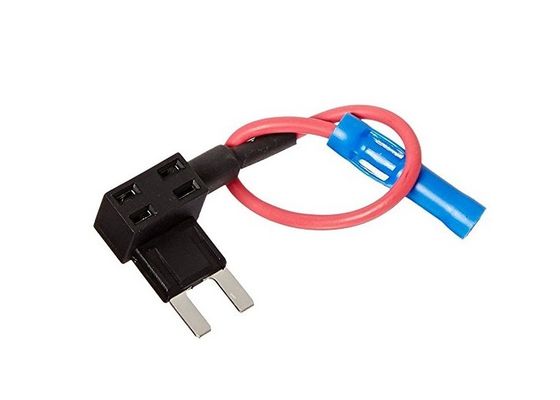

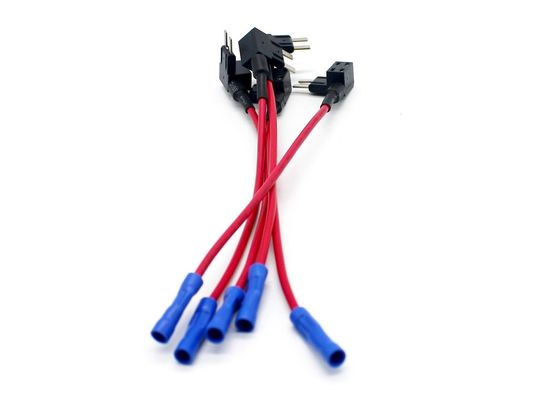

001 Κρατητής ασφαλιστηρίων αυτοκινήτων Προσθέστε ένα προσαρμογέα ασφαλιστηρίων κυκλώματος, Μετατρέψτε μια θέση ασφαλιστηρίων σε δύο ολόκληρες παρέχοντας προστασία και για τα δύο κυκλώματα.Αυτή η διπλή θέση Add-A-Circuit / Add-A-Line / Fuse Plug παρέχει μια θέση ασφάλειας για το υπάρχον κύκλωμα OEM και μια δεύτερη θέση για ένα νέο κύκλωμα για μια κινητή ηλεκτρονική συσκευή / αξεσουάρ

Βασικές προδιαγραφές

Μονάδα μόνωσης: Νάιλον
Εφαρμόζεται: Για ATM APM 1A~30A
Σύρμα: UL 1015 # 16 AWG, μήκος 127 mm, κόκκινο

Εφαρμογή: Ιαπωνικά αυτοκίνητα φορτηγά μοτοσυκλέτες SUV DIY, καθώς και άλλες χώρες,

Βασικά χαρακτηριστικά

Πιστοποιητικά UL

Για λόγους ασφαλείας,οι τεχνικές παραμέτροι πρέπει να εκτυπώνονται στο πιστοποιημένο καλώδιο UL.16AWG μονωτικό στρώμα,θερμική αντοχή έως 105C,επίπεδο επιβράδυνσης φλόγας έως V W-1.Αρκετά για χρήση σε κοινή ανακαίνιση οχήματος για σύνδεση με συσκευές υψηλής ισχύος.

Μέγεθος (mm)

Οδηγός εγκατάστασης

Πώς να προσθέσετε ένα κύκλωμα στο αυτοκίνητό σας

Βήμα 1: Υλικά και εργαλεία

Για αυτό το έργο θα χρειαστείς μόνο λίγα πράγματα.
Τα υλικά είναι τα ακόλουθα:

ένα πρόσθετο προσαρμογέα ασφάλειας + μια κατάλληλη ασφάλεια (Υπάρχουν διαφορετικά μεγέθη. Χρησιμοποιήστε το μέγεθος που έχουν οι ασφάλειες σας.)
κάποιο σύρμα με τη σωστή διατομή (βλέπε κατωτέρω)
Τεκέτες απομόνωσης και ζιπ-τάιτ
Σύνδεσμοι συρρίκνωσης (αγγειοειδείς, επίπεδοι και σύρμα προς σύρμα)
ένας διακόπτης που μπορεί να χειριστεί το ρεύμα που χρειάζεστε ή ένας μικρότερος διακόπτης + ένα ρελέ (μαγνητικός διακόπτης)

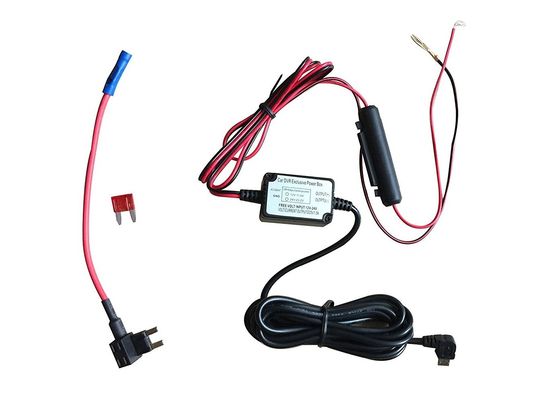

τη νέα συσκευή σας (ένα φορτιστή τηλεφώνου στην περίπτωσή μου)

Και θα χρειαστείτε επίσης ένα βασικό σύνολο εργαλείων, συμπεριλαμβανομένων:

πολυμετρητή
ένα ζευγάρι τσιμπιδάκια και ένα κοπτήρα σύρματος.
Εργαλείο συρρίκνωσης
ένα κατσαβίδι + διάφορα κομμάτια και καρφιά
πλαστικά εργαλεία
ένα φακό
ένα τρυπάνι
Όταν τα μαζέψεις όλα πήγαινε στο αμάξι σου και άρχισε να δουλεύεις.

Η επιλογή του σωστού μεγέθους καλωδίου είναι πολύ σημαντική. Εάν τα καλώδια είναι πολύ λεπτά, υπερθερμαίνονται και μπορούν να προκαλέσουν πυρκαγιά.

(I x L x 0,018) / U = A

Εγώ: το ρεύμα που θα ρέει μέσα από τα καλώδια σας

L: το συνολικό μήκος των καλωδίων σε μέτρα (στην περίπτωση αυτή από το κουτί ασφαλείας μέχρι τη γείωση)

U: Η μέγιστη απώλεια τάσης που θέλετε να έχετε στην καλωδίωση σας (υποστηρίζω 0,5 V)

Α: η δεξιά διατομή σε mm^2 (για τους Αμερικανούς υπάρχουν πίνακες για να βρεθεί το ισοδύναμο AWG)

Βήμα 2: Μέτρηση των σχισμών της ασφάλειας

Το πρώτο πράγμα που πρέπει να κάνετε είναι να βρείτε το κουτί ασφαλείας σας. Μπορεί να είναι κάτω από το καπό ή μέσα στο ταμπλό ή και τα δύο, πολλά σύγχρονα αυτοκίνητα έχουν περισσότερα από ένα κουτιά ασφαλείας.Το εγχειρίδιο του ιδιοκτήτη σου θα σου πει που είναι..

Ανοίξτε το και χρησιμοποιήστε το εργαλείο απομάκρυνσης ασφάλειας για να αφαιρέσετε μία ασφάλεια κάθε φορά.Πρώτο μέτρο χωρίς το κλειδί συνδεδεμένο..
Αν η καρφίτσα της κουβέρτας δείχνει 12V αυτό σημαίνει δύο πράγματα:

Αυτή η θέση έχει πάντα ρεύμα. Θα χρησιμοποιούσατε μια τέτοια θέση για συσκευές όπως ένα σύστημα συναγερμού ή το φορτιστή μας που θα πρέπει να είναι σε θέση να φορτίζει ένα τηλέφωνο ενώ το αυτοκίνητο είναι παρκαρισμένο.
Είναι η είσοδος, η άλλη καρφίτσα είναι η έξοδος και θα πρέπει να μετρήσει ~ 0V περισσότερο σε αυτό στο επόμενο βήμα.
Βάλτε ξανά την ασφάλεια και σημειώστε την τρύπα με μια ετικέτα ή κάποια ταινία.
Αν χρειάζεστε μια θέση που τροφοδοτείται όταν το κλειδί είναι στη θέση 1 για συσκευές όπως ένα ραδιόφωνο, ψάχνετε για μια θέση που δεν έχει ισχύ όταν το κλειδί δεν έχει εισαχθεί,αλλά ενεργοποιείται όταν είναι στην πρώτη θέση.. Σημειώστε το με διαφορετικό χρώμα εάν συνδέετε περισσότερες από μία συσκευές.
Αν θέλετε μια συσκευή να έχει ενέργεια μόνο στην θέση κλειδί δύο, ακολουθείτε μια παρόμοια διαδικασία.
Συνεχίστε να μετράτε μέχρι να βρείτε το κατάλληλο σημείο για την εφαρμογή σας.

Βήμα 3: Πώς λειτουργεί ένα προσαρμογέα ασφαλείας

Βήμα 4: Αναζήτηση τρόπου για τα καλώδια σας (Corsa C ειδικό)

Βήμα 5: Τραβήξτε τα καλώδια μέσω του αυτοκινήτου σας (λιγάκι συγκεκριμένο για το Corsa)

Βήμα 6: Σφίξιμο των συνδετήρων

Βήμα 7: Συνδέστε τη συσκευή σας

Βήμα 8: Απολαύστε τις Προχωρημένες Λειτουργίες
