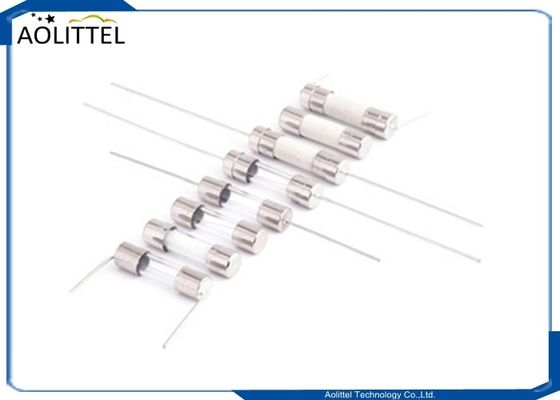

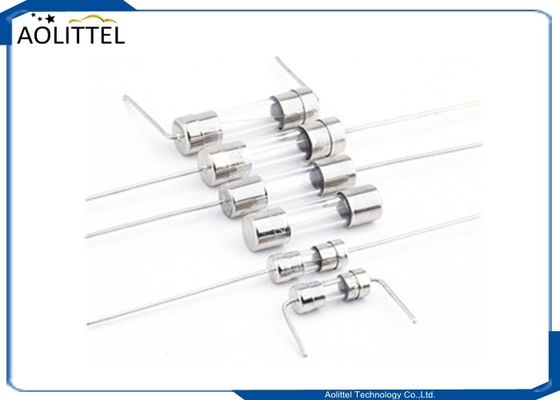

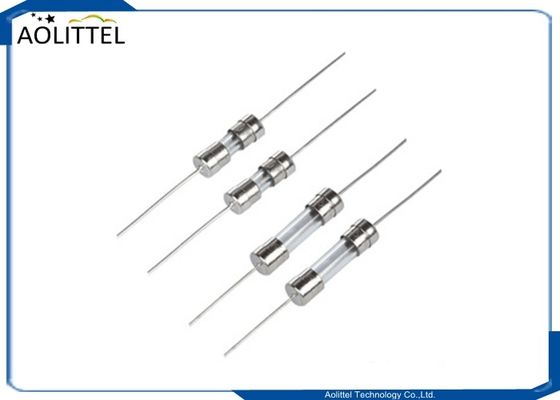

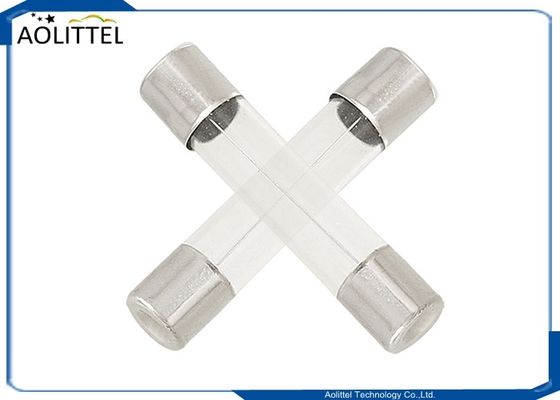

UL cUL Καταχωρημένο 3AB 3AG 6.3x32mm Γρήγορα ενεργό φυσίγγιο Φυτέ 5A AC 250V 125V Φυτέ γυάλινου σωλήνα 6.250MFC1500A
Περιγραφή
Το 6.250MFC Fast-Acting Fuse λύνει ένα ευρύ φάσμα απαιτήσεων εφαρμογής, προσφέροντας παράλληλα αξιόπιστη απόδοση και οικονομική προστασία κυκλωμάτων.
Χαρακτηριστικά
Σύμφωνα με το πρότυπο UL 248-14
Διατίθεται σε μορφή φυσίγγου και άξιας μολύβδου και με διάφορες διαστάσεις σχηματισμού
Συμμόρφωση με το RoHS και απαλλαγή από μόλυβδο
Πιστοποιητικά
| Κατηγορία τάσης |
Οργανισμός |
Περιοχή αμπέρ |
Αριθμός φακέλου του οργανισμού |
| 125V/250V |
UL |
100mA ~ 30A |
Ε340427 |
| C-UL |
100mA ~ 30A |
Ε340427 |
Προδιαγραφές
Α σημαίνει 250V, Β σημαίνει 125V.
| Καταλόγος |
Άμπερες |
Τετάρτη |
Σπάσιμο |
Γράψιμο |
| - Όχι, όχι, όχι. |
Αξιολόγηση |
Αξιολόγηση |
Δυναμικότητα |
Ολοκλήρωση (A2.S) |
| 6.250MFC0100A/B |
100mA |
250V/125V |
10000A@125 V AC (100mA~10A) ·
35A@250V AC (100mA~1A) ·
100A@250V AC (1,25A~3,5A) ·
200A@250V AC (4A~10A).
|
0.003 |
| 6.250MFC0160A/B |
160mA |
250V/125V |
0.008 |
| 6.250MFC0200A/B |
200mA |
250V/125V |
0.02 |
| 6.250MFC0250A/B |
250mA |
250V/125V |
0.026 |
| 6.250MFC0300A/B |
300mA |
250V/125V |
0.047 |
| 6.250MFC0315A/B |
315mA |
250V/125V |
0.055 |
| 6.250MFC0350A/B |
350mA |
250V/125V |
0.072 |
| 6.250MFC0400A/B |
400mA |
250V/125V |
0.1 |
| 6.250MFC0500A/B |
500mA |
250V/125V |
0.16 |
| 6.250MFC0600A/B |
600mA |
250V/125V |
0.25 |
| 6.250MFC0630A/B |
630mA |
250V/125V |
0.28 |
| 6.250MFC0750A/B |
750mA |
250V/125V |
0.49 |
| 6.250MFC0800A/B |
800mA |
250V/125V |
0.6 |
| 6.250MFC1100A/B |
1Α |
250V/125V |
0.8 |
| 6.250MFC1125A/B |
1.25Α |
250V/125V |
1.6 |
| 6.250MFC1150A/B |
1.5Α |
250V/125V |
2.5 |
| 6.250MFC1160A/B |
1.6Α |
250V/125V |
3.2 |
| 6.250MFC1200A/B |
2Α |
250V/125V |
5.6 |
| 6.250MFC1250A/B |
2.5Α |
250V/125V |
7.6 |
| 6.250MFC1300A/B |
3Α |
250V/125V |
14 |
| 6.250MFC1315A/B |
3.15Α |
250V/125V |
19 |
| 6.250MFC1350A/B |
3.5Α |
250V/125V |
20 |
| 6.250MFC1400A/B |
4Α |
250V/125V |
25 |
| 6.250MFC1500A/B |
5Α |
250V/125V |
42 |
| 6.250MFC1600A/B |
6Α |
250V/125V |
80 |
| 6.250MFC1630A/B |
6.3Α |
250V/125V |
96 |
| 6.250MFC1800A/B |
8Α |
250V/125V |
200 |
| 6.250MFC2100A/B |
10Α |
250V/125V |
320 |
| 6.250MFC2120A/B |
12Α |
250V/125V |
470 |
| 6.250MFC2150A/B |
15Α |
250V/125V |
650 |
| 6.250MFC2200A/B |
20Α |
250V/125V |
870 |
| 6.250MFC2250A/B |
25Α |
250V/125V |
1320 |
| 6.250MFC2300A/B |
30Α |
250V/125V |
1820 |
Μέγεθος και υλικό
Μονάδα: mm
| - Όχι, όχι. |
Όνομα τμήματος |
Υλικό |
| 1 |
Κεφάλαιο |
Άλλες χημικές ουσίες |
| 2 |
Σώμα |
Τύπος γυαλιού |
| 3 |
Στοιχείο ασφάλειας |
Συσκευές από χάλυβα |
Χαρακτηριστικά λειτουργίας
| % της ονομαστικής ισχύος των αμπερών (σε) |
Ώρα για ανατίναξη |
| 100%* Μέσα |
4 ώρες Min |
| 135%* |
1 ώρα Μαξ |
| 200%* Μέσα |
60 δευτερόλεπτα Μαξ. |
Διακοπή της αξιολόγησης
Δυνατότητα διάσπασης:
10000A σε 125 V AC (6,250MFC στην περιοχή 100mA~10A) ·
35A σε 250V AC (6,250MFC στην περιοχή 100mA~1A) ·
100A σε 250V AC (6,250MFC στην περιοχή 1,25A~3,5A) ·
200A σε 250V AC (6,250MFC στην περιοχή 4A ~ 10A).
Συνιστώμενες παραμέτρους συγκόλλησης
Παράμετροι κύματος:
Θερμοκρασία κατσαρόλας συγκόλλησης: 260°C Max
Χρόνος διαμονής της συγκόλλησης: 2 έως 5 δευτερόλεπτα
Β Παραμέτρους χειροϊνητήρα:
Θερμοκρασία σιδήρου συγκόλλησης: 350±5°C
Χρόνος θέρμανσης: 5s Max
Ποσότητα συσκευασίας
Χονδρικά 200 τεμάχια ανά σακούλα; 10 σακούλες σε κάθε εσωτερικό κουτί; 4 εσωτερικά κουτιά σε κάθε εξωτερικό κουτί
Πλαίσιο: L240±2 * W170±2 * H110±2mm
Εξωτερικό κουτί: L390±5 * W240±5 * H250±5mm
