Υψηλός ODM Dimmable 4KV PFC THD αντι - οι λύσεις οδηγών των γραμμικών οδηγήσεων κύματος ικανοποίησαν τις απαιτήσεις πιστοποίησης

Υψηλή PFC THD ODM Αμβλυντέα 4KV Αντιεπιτάχυνση Λειτουργίες οδηγού LED

Χαρακτηριστικά

Κατασκευασμένο από διαδικασία υψηλής πίεσης 500V

Εξωτερική ισχύς MOS ισχύς εξόδου έως 350mA

Εισαγωγική τάση εναλλασσόμενου ρεύματος 110V/220V

Με αντιστάθμιση τάσης γραμμής

Υποστήριξη της λειτουργίας υποθλίψεως αναλογικής τάσης

Με την πένα VS είναι η ενέργεια ελέγχου

Υποστήριξη πολλαπλών συνόλων παράλληλης χρήσης για την αύξηση της ισχύος εξόδου

Υποστήριξη λειτουργίας σειράς πολλαπλών τμημάτων για τη βελτίωση των PFC/THD

Με συνάρτηση ανάκλισης θερμοκρασίας -10% / °C

Προστασία κατά της υπερτάσης (προσαρμόσιμη)

Υποστήριξη λειτουργίας σειράς πολλαπλών τμημάτων για τη βελτίωση των PFC/THD

Κάθε αρμονική συμμορφώνεται με την IEC6100-3-2

Αντιεπίβασης 4KV ή μεγαλύτερη

Ξεκινήστε την προστασία ρεύματος

Λειτουργία εκκίνησης χαμηλής τάσης

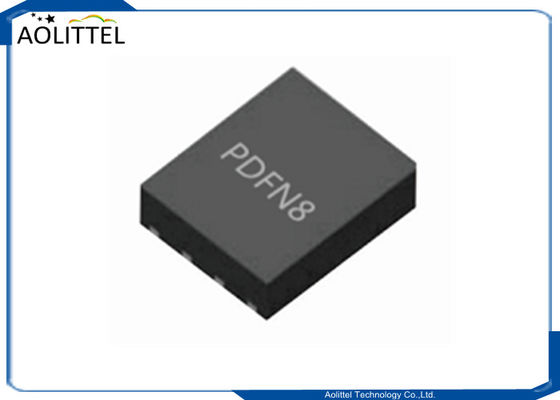

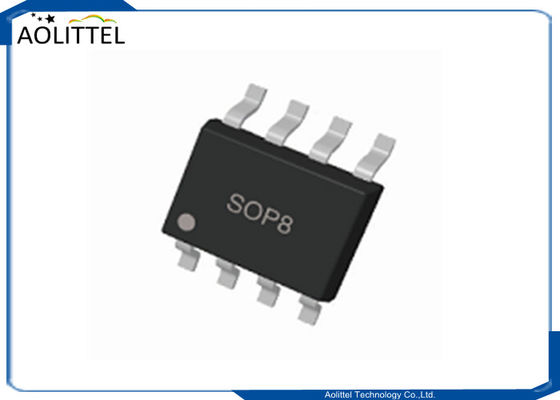

Έντυπο δέσμης SOP-8, SOT-89, TO-252

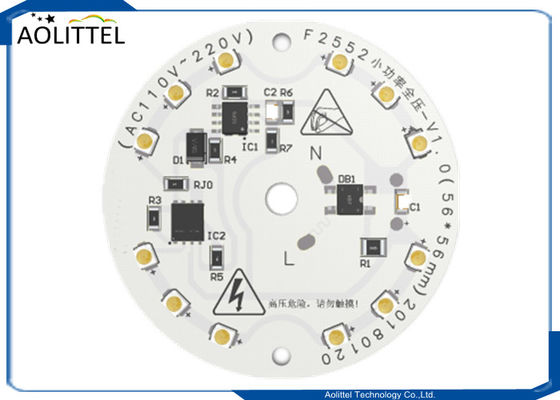

Φώτα χαμηλής ισχύος, λαμπτήρες, προβολείς, λαμπτήρες LED για απαιτήσεις πιστοποίησης

Πίνακας επιλογής αντιστοίχισης τσιπ γραμμικής σειράς F

Προδιαγραφή του προϊόντος

Ποιο είναι το σχεδιασμό σταθερής ισχύος του οδηγού LED;

Η οδήγηση LED με σταθερή τροφοδοσία έχει πρόσφατα γίνει δημοφιλές θέμα.

Όπως φαίνεται στο σχήμα (α) καμπύλη LED IV, όταν η προώθηση της τάσης LED άλλαξε περίπου 2,5%,το ρεύμα μέσω του LED θα αλλάξει αντίστοιχα περίπου 16%Η αλλαγή της υψηλής και της χαμηλής θερμοκρασίας μπορεί ακόμη να κάνει την αλλαγή τάσης τόσο υψηλή όσο 20% ή περισσότερο.Η φωτεινότητα του LED είναι ανάλογη με το εμπρόσθιο ρεύμα του LEDΑν το ρεύμα ποικίλλει σε μεγάλη κλίμακα, έτσι είναι και η φωτεινότητα. Ως εκ τούτου, το LED πρέπει να τροφοδοτείται από μια σταθερή πηγή ρεύματος.,Πρώτον, θα πρέπει να παραμελήσουμε το αν η σταθερή ισχύς ισοδυναμεί με σταθερή φωτεινότητα ή όχι.Αν η απάντηση είναι ναι, γιατί οι κατασκευαστές οδηγού LED δεν αναπτύσσουν τον οδηγό LED σταθερής ισχύος;Δεν είναι δύσκολο να σχεδιαστεί ένας οδηγός με σχεδιασμό σταθερής ισχύος, εφόσον η υλοποίηση του MCU (Micro Controller Unit) πραγματοποιείται σε οδηγό LED, η οποία ελέγχει την ισχύ εξόδου που αναφέρεται στον κύκλο λειτουργίας PWM (Pulse Width Modulation).

Για τον έλεγχο του κύκλου λειτουργίας PWM,ο μικροελεγκτής είναι υπεύθυνος για τον υπολογισμό μεταξύ των σημάτων ανατροφοδότησης της τάσης εξόδου και του ρεύματος και οδηγεί την έξοδο ώστε να αναφέρεται στην καμπύλη σταθερής ισχύος με μπλε του σχήματος (β), ώστε να επιτευχθεί η σταθερή ισχύς.Για να κατασκευάσει μια σταθερή ισχύς οδηγού LED όχι μόνο κοστίζει ένα ορισμένο ποσό των χρημάτων, αλλά και προκαλεί ένα άλλο ζήτημα ότι το ρεύμα εξόδου θα αυξηθεί λόγω της βλάβης του LEDΤο LED είναι ένα στοιχείο με αρνητικό συντελεστή θερμοκρασίας.η μείωση του ρεύματος εξόδου για τη διατήρηση της υψηλής διάρκειας ζωής του LED αναμένεται όταν η θερμοκρασία είναι υψηλότερηΩστόσο, η μέθοδος σταθερής ισχύος έρχεται σε αντίθεση με αυτή την εξέταση.Η σταθερή ισχύς σχεδιασμός οδηγός LED θα αυξήσει το ρεύμα εξόδου αναφέρεται σε χαμηλότερη τάση εξόδου για την εφαρμογή υψηλής θερμοκρασίαςΣυνοπτικά, λαμβάνοντας υπόψη διάφορους παράγοντες, η παροχή ενός οδηγού LED με ευρύ φάσμα τάσης και ρεύματος εξόδου είναι η πιο αποτελεσματική λύση.

Οι οδηγοί LED σταθερής ισχύος που κατασκευάζονται από την MEAN WELL είναι ειδικά σχεδιασμένοι, παρέχοντας στους πελάτες ένα ευρύ φάσμα τάσης και ρεύματος.η κακή χρήση λόγω των χαρακτηριστικών των LED, και προκαλώντας βλάβη στις λάμπες, προσφέροντας ένα ευρύ φάσμα, μοιάζει σταθερή ισχύς είναι σήμερα η πλέον επαρκής λύση.
