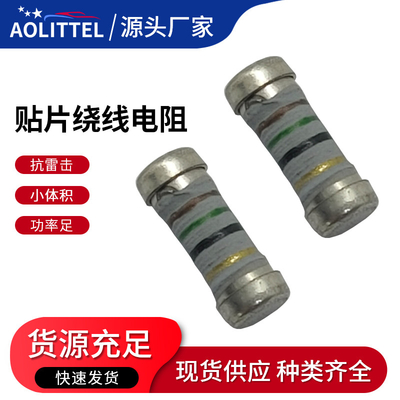

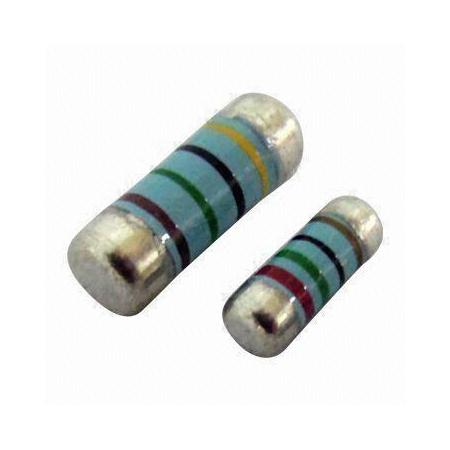

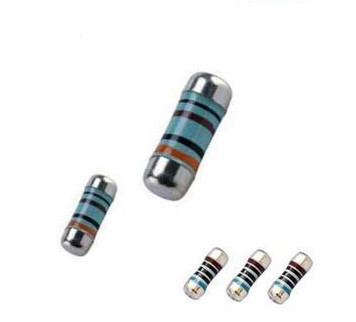

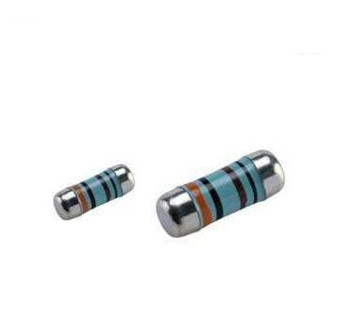

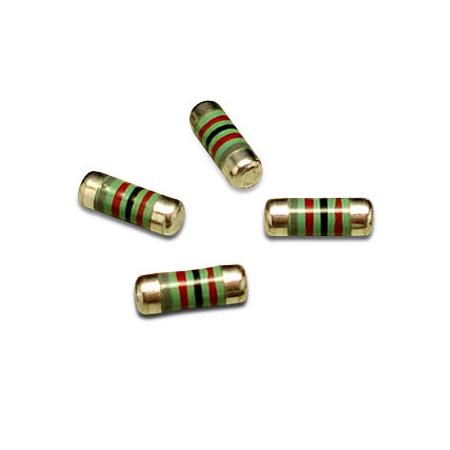

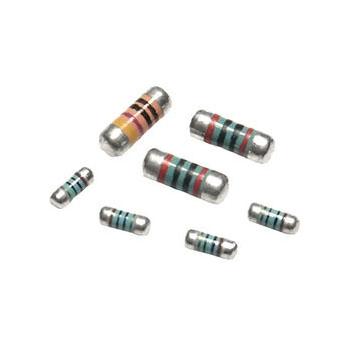

ΜΕΛΦ Φυτεύσιμο στερεό αντισταθμιστικό με ταινία συρματόπλεγματος
Πεδίο εφαρμογής του MELF Φυτεύσιμο συρματόπλεγμα σταθερή αντίσταση
Το παρόν πρότυπο εφαρμόζεται σε ηλεκτρικές πηγές φωτός, ενεργειακές πηγές διασύνδεσης, φορτιστές, εξοπλισμό επικοινωνίας, ιατρικό ηλεκτρονικό εξοπλισμό, εξοπλισμό δοκιμών και μετρήσεων, αυτοκίνητα.
Αντικατάσταση αντίστοιχων συσσωρευτών σε ηλεκτρονικό εξοπλισμό, όπως ηλεκτρονικά, βιομηχανικά προϊόντα και οικιακές συσκευές.
Χαρακτηριστικά του MELF Fusible Wirewound Film Fixed Resistor
1) Χρησιμοποιήστε μη καύσιμες / εποξικές καυσίμων με χαρακτηριστικά ασφαλείας μη καύσιμων και μονωτικών.
2) Μινιατουρισμός για τοποθέτηση υψηλής πυκνότητας.
3) Να πληρούν τις απαιτήσεις των διαδικασιών συγκόλλησης χωρίς μόλυβδο (Pb) και που περιέχουν μόλυβδο·
4) Μπορεί να χρησιμοποιηθεί σε συστήματα συναρμολόγησης με αυτόματη επένδυση επιφάνειας (SMD).
Δυναμική καμπύλη υποβάθμισης του MELF Fusible Wirewound Film Fixed Resistor
Διάμετρος δομής του MELF Φυσιογενής συρματόσχοινο ταινία σταθερή αντίσταση
| Μέγεθος |
Μέγεθος (mm) |
| Α |
Δ1 |
Δ2 Μαξ. |
| 0204 |
3.5±0.2 |
1.1±0.1 |
10,4±0.2 |
| 0207 |
5.9±0.2 |
10,7±0.1 |
2.1±0.2 |
| 0309 |
Ενιαίο κάλυμμα 8,5±0.2
Διπλό κάλυμμα 8.7±0.2
|
2.5±0.1 |
Εναλλακτικό κάλυμμα 3,1 ± 0.2
Διπλό κάλυμμα 3,0 ± 0.2
|
Κατάλογος υλικών του MELF Fusible Wirewound Film Fixed Resistor
| Κωδικός |
Ονομασία |
Υλικό |
| 1 |
Επιχρισμός |
Επικάλυψη από μη καύσιμη / εποξειδική ρητίνη |
| 2 |
Χρωματικό δαχτυλίδι |
Επιχρισμός με ανθεκτική φλόγα |
| 3 |
Τριχοκόπτες |
- Δεν ξέρω. |
| 4 |
Στοιχείο ασφάλειας |
Άλλοι συρμοί |
| 5 |
Μαγνητική ράβδο |
Αλουμινένιο κεραμικό σώμα / ανθεκτική ταινία |
| 6 |
Κεφάλαιο |
Κουκούλι από τσιμέντο |
Αριθμός μερών του σταθερού αντίστοιχου MELF
KNPM: Ονομασία σειράς
1: Δυνατότητα -- 0,125W,0.25W,0.5W, 1W, 2W.
100: τιμή αντίστασης -- E24 κανονική αντίσταση
J: Αντισταθμιστική ανοχή -- F=±1%, G=±2%, J=±5%
S: Κωδικός μεγέθους -- Είναι κανονικό μέγεθος χωρίς κώδικα, S- μικρό μέγεθος, X-Ultra-small size.
Ηλεκτρικές επιδόσεις του MELF Fusible Wirewound Film Fixed Resistor
| Μέγεθος |
Πεδίο ισχύος ((70C) |
Πεδίο θερμοκρασίας°C |
Η τάση μόνωσης V |
Περιοχή αντίστασης ((Ω) |
| ±1%, ±2%, ±5% |
| 0204 |
0.125W
0.25WS
0.5W-X
|
-55 ¢155 |
200 |
MFM 0,1 ∆2,2 M
CFM 1·10M
MOFM 1 ¢ 10K
|
| 0207 |
0.25W
0.5W-S
1W-X
|
-55 ¢155 |
250 |
KNPM 0,22 ̇ 100
MFM 0,1 ∆10M
CFM 1·10M
MOFM 1 ¢ 10K
|
| 0309 |
0. 5W
1W-S
2W-X
|
-55 ¢155 |
350 |
KNPM 0,22 ̇ 300
MFM 0,1 ∆10M
CFM 1·10M
MOFM 1 ¢ 10K
|
Γενικά δεδομένα του MELF Fusible Wirewound Film Fixed Resistor
| Ονομαστική ανοχή αντίστασης |
± 5% |
| Κατηγορία κλίματος |
55/155/21 |
| Χαμηλή πίεση αέρα |
8.5kpa |
| Επίπεδο σταθερότητας |
5% |
| Αλλαγή αντίστασης |
Οριακή τιμή |
| Δοκιμή μακροχρόνιας διάρκειας |
± ((5%R+0,1Ω) |
| Δοκιμή βραχυπρόθεσμης διάρκειας |
± (1% R + 0,05 Ω) |
| Κατηγοριοποιημένο ρεύμα |
Δοκιμαστική μονάδα |

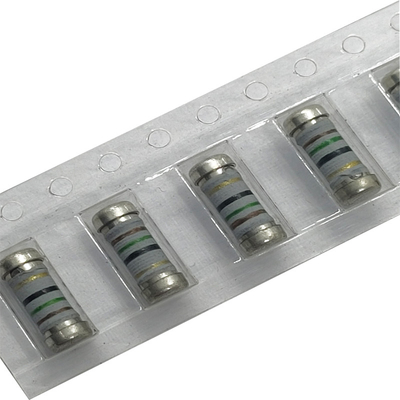

Ποσότητα και μέγεθος συσκευασίας MELF Fusible Wirewound Film Fixed Resistor
9.1 Μέγεθος ταινίας
| Μέγεθος |
φA
(μμ)
|
φB
(μμ)
|
φC
(μμ)
|
W |
Τ |
Ποσότητα ΤΟΥ (τ.λ.) |
| 0204 |
179±2 |
60±2 |
13±0.5 |
9±1 |
12±0.5 |
3000 |
| 0207 |
179/330±2 |
90 ± 2 |
13±0.5 |
10±1 |
14.5±1 |
2000/5000 |
| 0309 |
330±2 |
90 ± 2 |
13±0.5 |
16±1 |
19.5±1 |
2500 |
9.2 Μέγεθος χαρτιού του MELF Φυσιογενής αντίσταση με στερεή ταινία συρρίκνωσης
| Μέγεθος |
Μέγεθος (mm) |
| Α |
Β |
W |
Ε |
F |
| 0204 |
10,6±0.2 |
30,8±0.2 |
8.0±0.2 |
1.75±0.1 |
5.25±0.1 |
| 0207 |
20,4±0.2 |
6.0±0.2 |
12.0±0.2 |
1.75±0.1 |
7.25±0.1 |
| 0309 |
30,6±0.2 |
8.9±0.2 |
16.0±0.2 |
1.75±0.1 |
9.25±0.1 |
| |
Π0 |
Π1 |
Π2 |
D0 |
Τ |
| 0204 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
1.65±0.1 |
| 0207 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
2.5±0.1 |
| 0309 |
4.0±0.1 |
8.0±0.1 |
2.0±0.1 |
1.5±0.1 |
3.5±0.1 |

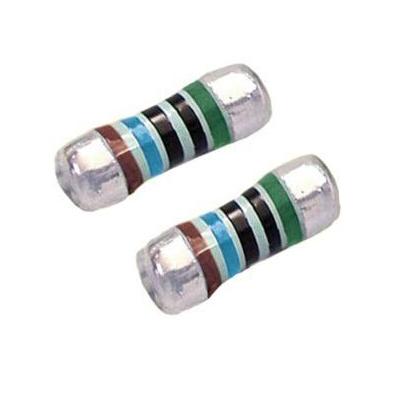

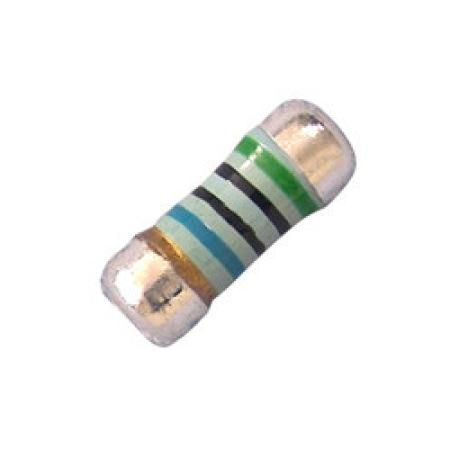

Χρωματική σήμανση του MELF Fusible Wirewound Film Fixed Resistor
| Χρώμα |
Πρώτο ψηφίο |
Δεύτερο ψηφίο |
Τρίτο ψηφίο |
Μαλουτιπλίερ |
Ανεκτικότητα |
| Μαύρο |
0 |
0 |
0 |
100 |
- |
| Καφέ |
1 |
1 |
1 |
101 |
±1 |
| Κόκκινο |
2 |
2 |
2 |
102 |
±2 |
| Πορτοκαλί |
3 |
3 |
3 |
103 |
- |
| Κίτρινο |
4 |
4 |
4 |
104 |
- |
| Πράσινο |
5 |
5 |
5 |
105 |
±0.5 |
| Μπλε |
6 |
6 |
6 |
106 |
±0.25 |
| Βιολέτα |
7 |
7 |
7 |
107 |
±0.1 |
| Γκρι |
8 |
8 |
8 |
108 |
- |
| Λευκό |
9 |
9 |
9 |
109 |
- |
| Χρυσό |
- |
- |
- |
10-1 |
±5 |
| Σλιβέρ |
- |
- |
- |
10-2 |
±10 |
| Καθαρό |
- |
- |
- |
- |
- |
Προδιαγραφές απόδοσης του σταθερού αντίστοιχου MELF
| Χαρακτηριστικά |
Προϋποθέσεις δοκιμής |
Περιορισμοί |
| Σύντομος χρόνος υπερφόρτωσης |
IEC 60115-1 4.13 5 δευτερόλεπτα 2,5x ονομαστική τάση (όχι μεγαλύτερη από τη μέγιστη τάση υπερφόρτωσης) |
± 2% |
| Ζωή στην υγρασία |
IEC 60115-1 4.24 56 ημέρες ονομαστικό φορτίο (όχι μεγαλύτερο από τη μέγιστη τάση λειτουργίας) σε θερμοκρασία (40±2) °C και σχετική υγρασία (93±3)% |
|
| Διάρκεια φορτίου 1.000 ώρες |
IEC 60115-1 4.25.1 Ονομαστικό φορτίο (όχι μεγαλύτερο από τη μέγιστη τάση λειτουργίας) με 1,5 ώρες ON, 0,5 ώρες OFF, σε θερμοκρασία (70±2) °C |
± 5% |
| Ανθεκτικότητα στην θερμότητα συγκόλλησης |
IEC 60115-1 4.18.2 Βυθίστε την αντίσταση σε μπάνιο συγκόλλησης μετρούμενο (260±5) °C και κρατήστε την για 10±1 δευτερόλεπτα |
± 1% |
| Συναρμολόγηση |
IEC 60115-1 4.17.2 Η περιοχή συγκόλλησης καλύπτεται μετά από (230±3) °C/(2±0.2) δευτερόλεπτα με την εφαρμογή ροής |
95% Min. |
| Δονήσεις |
IEC 60115 4.22 Έξι ώρες σε κάθε παράλληλη και αξιωτική κατεύθυνση με απλή αρμονική κίνηση με πλάτος 0,75 mm και από 10 έως 500 Hz. |
± 1% |
| Θερμική αντοχή |
IEC 60115-1 4.25.3 1000 ώρες σε θερμοκρασία 200 °C χωρίς φορτίο |
± 1% |
| Θερμικό σοκ |
IEC 60115-1 4.19 -55°C 30 λεπτά, +155°C 30 λεπτά, 5 κύκλοι |
± 3% |
| Δοκιμή υπερέκτασης |
Η τάση υπερτάσης =ΔΕΣ P είναι η ονομαστική ισχύς, R είναι η τιμή αντίστασης, η τάση υπερεύματος δεν είναι μεγαλύτερη από αυτή που αναφέρεται στα δεξιά. |
± 5% |
