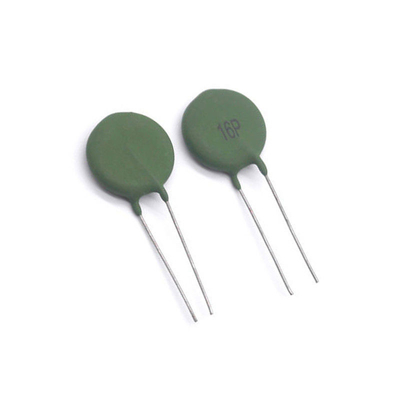

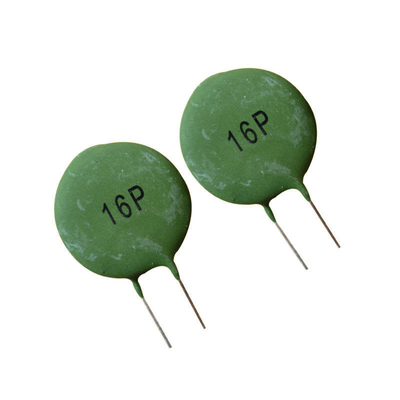

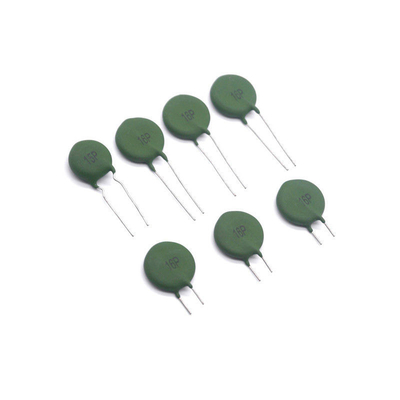

Θετική θερμική αντίσταση 18MM PTC αντίσταση MZ21- P500RMN συντελεστή θερμοκρασίας MZ31 16P θερμικών αντιστάσεων

Αριθμός μοντέλου: MZ31 σειράς 15P, 16P,19P τύπου

Δραστηριότητα:Θερμοστήρας PTC Ειδικός για την προστασία από υπερστροφή και υπερφόρτωση των μηχανών συγκόλλησης.

Τεχνικές παραμέτρους προστασίας από υπερφόρτωση μηχανής συγκόλλησης PTC Thermistor

16P ονομαστική αντίσταση R25: συμβατική 6 Ω, επίσης 3,7 Ω, 5 Ω, 7 Ω, 10 Ω, 12 Ω, 15 Ω

15P, 19P ονομαστική αντίσταση: συμβατική 15P 101R-100Ω, 19P 101R-100Ω, επίσης 39 Ω, 50 Ω, 120 Ω

Επιτρέπεται απόκλιση της αντίστασης R25: 100 Ω ± 30%, άλλα: ± 25 %

Ονομαστική ισχύς: 0,5 W

Τα παραπάνω τρία μοντέλα χρησιμοποιούνται για την προστασία από υπερφόρτωση ηλεκτρικού ρεύματος των μηχανών συγκόλλησης, μόνο διαφορετικό μέγεθος μηχανής συγκόλλησης χρησιμοποιεί διαφορετικό μοντέλο θερμιστήρα PTC.

Οι θερμοστάτες PTC της σειράς MZ31 15P, 16P, 19P είναι θερμοστάτες ασφαλείας εκατομμυρίων φορές με αυτόματη προστασία κυκλώματος, ανάκτηση, επαναλαμβανόμενη χρήση και χωρίς σκανδάλη,ήχος ή προστατευτικό στοιχείο που θα μπορούσε να προστατεύσει και να αποκαταστήσει από μη φυσιολογική θερμοκρασία και ρεύμα αυτόματα"Αυτο-επαναφορά ασφάλειας" και "Δέκα χιλιάδες φορές ασφάλεια". Ανακτήσιμη, με επαναλαμβανόμενη χρήση, και χωρίς σκανδάλη, θόρυβο ή σπίθες.

Όταν το κύκλωμα είναι σε κανονική κατάσταση, το ρεύμα που περνά από τον θερμοστάτη PTC είναι μικρότερο από το ονομαστικό ρεύμα και ο θερμοστάτης PTC είναι φυσιολογικός και η αντίσταση είναι μικρή.Δεν επηρεάζει την κανονική λειτουργία του προστατευόμενου κυκλώματοςΌταν το κύκλωμα αποτυγχάνει και το ρεύμα υπερβαίνει σημαντικά το ονομαστικό ρεύμα, ο θερμιστής PTC θερμαίνεται ξαφνικά και βρίσκεται σε κατάσταση υψηλής αντίστασης.Το κύκλωμα αποσυνδέεται για να προστατεύσει το κύκλωμα από ζημιέςΌταν η βλάβη εξαλείφεται, ο θερμιστής PTC επιστρέφει αυτόματα σε κατάσταση χαμηλής αντίστασης και το κύκλωμα επιστρέφει στην κανονική λειτουργία.

IV Συνολική διάσταση του θερμοστήρα MZ31 MZ32 PTC SY 16P

V Χαρακτηριστικές καμπύλες του θερμιστήρα MZ31 MZ32 PTC SY 16P

ΙΙΙ Πλεονέκτημα του MZ31 MZ32 PTC θερμοστάτη SY 16P

1.Αυτόματη προστασία κυκλώματος, μπορεί να επαναληφθεί σταθερά,

2.ασύνδεση, χωρίς θόρυβο και χωρίς φλόγα,

3. αντιδρά γρήγορα,

4. με καλύτερη απόδοση προστασίας από υπερτάσεις,

5.ευρύ φάσμα τάσης λειτουργίας,

6.μικρή σταθερή αντίσταση,

7.χαμηλό ονομαστικό ρεύμα,

8.μικρή αντίσταση, μικρό μέγεθος,

9.σταθερή για μεγάλο χρονικό διάστημα,

10.δεν χρειάζεται επαναφορά της τροφοδοσίας μετά την προστασία από υπερφόρτωση,

11. ευρύ εύρος θερμοκρασίας λειτουργίας, 0 ~ +60°C (V=Vmax), -25 ~ +125°C (V=0),

12.RoHS συμμόρφωση.

Ειδικός θερμοστάτης PTC για προστασία από υπερφόρτωση μηχανής συγκόλλησης

Εμφάνιση και διάμετρος ((Σε: χιλιοστά)

15P θερμοστάτη:

διάμετρος του τελικού προϊόντος 15,5-16,0 mm, μέγεθος καλούπις 16 mm.

Η απόσταση των ποδιών είναι 7,5 ± 0,5 mm.

μήκος του ποδιού: το μήκος του κομμένου ποδιού είναι 5 mm.

16P θερμοστάτη: διάμετρος τελικού προϊόντος 17-17.5 mm, μέγεθος καλούπις 20 mm.

Η απόσταση των ποδιών είναι 5 ± 0,5 mm.

μήκος του ποδιού: το μήκος του κομμένου ποδιού είναι 8 mm.

19P θερμοστάτη:

διάμετρος του τελικού προϊόντος 17,5-18,0 mm, μέγεθος καλούπις 20 mm.

Η απόσταση των ποδιών είναι 7,5 ± 0,5 mm.

μήκος του ποδιού: το μήκος του κομμένου ποδιού είναι 6 mm.

Το 16P είναι λεπτότερο από το 15P και το 19P είναι παχύτερο από το 15P και το 16P.


VIII Εφαρμογή του θερμοστήρα MZ31 MZ32 PTC SY 16P

Η μηχανή συγκόλλησης με μετατροπέα είναι όλο και πιο δημοφιλής στον κόσμο, δεδομένου ότι η τεχνολογία που απαιτείται για την κατασκευή, ωστόσο, η καλή προστασία μπορεί να εξασφαλίσει την καλή λειτουργία της μηχανής συγκόλλησης με μετατροπέα για μεγάλο χρονικό διάστημα.Μπορούμε να προμηθεύσουμε όλα τα εξαρτήματα για την προστασία από υπερχροή / υπερένταση.Παρακάτω είναι οι λίστες που παρέχουμε στους πελάτες μας για την αναφορά σας:

ΙΙΙΙ Η διαδικασία κατασκευής του θερμοστάτη MZ31 MZ32 PTC SY 16P

Ζύγισμα ⇒ Σφαιροτριβή ⇒ Προσυστάθμιση ⇒ Σκόρπιση ⇒ Σχηματισμός ⇒ Συστάθμιση ⇒ Προσθήκη ηλεκτροδίου ⇒ Αντίσταση
διαλογή ⇒ γραμμή πίεσης ⇒ μόνωση συσκευασίας ⇒ συναρμολόγηση ⇒ αντοχή ανίχνευσης τάσης ⇒ αντίσταση
Επιθεώρηση ⇒ Τελική επιθεώρηση ⇒ Συσκευή ⇒ Κατασκευή.
