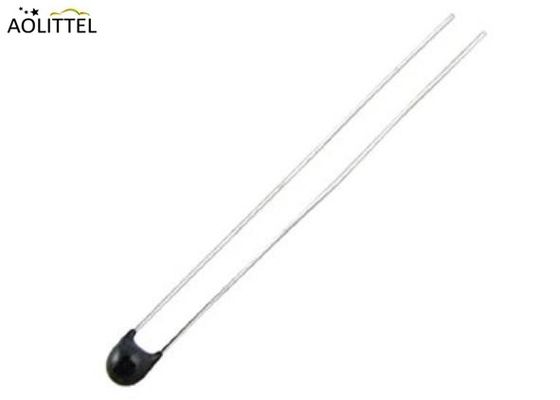

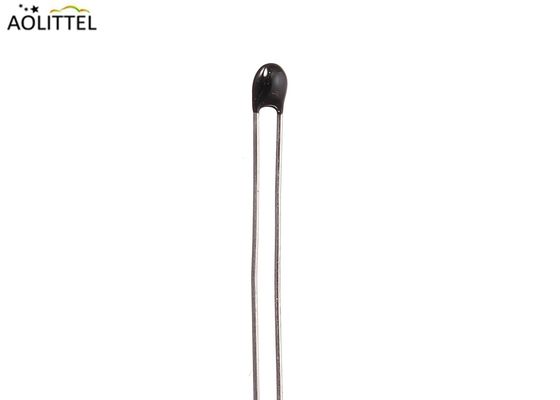

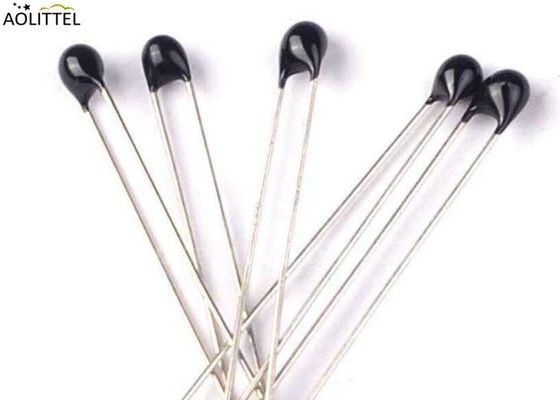

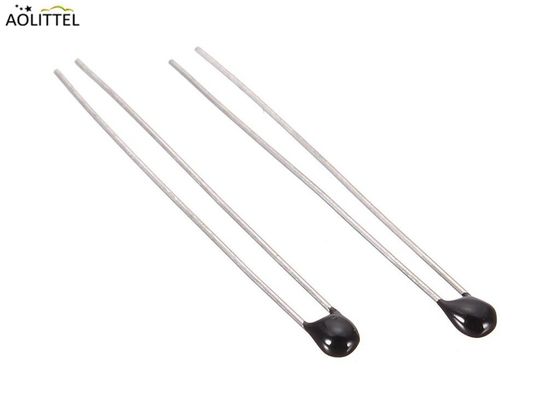

Οικουμενικός θερμοστάτης NTC με μορφή μαργαριταριού ακριβείας με επικάλυψη από ηποξυχάλυβα MF52A1 103F3950F 10KOhm Για μέτρηση θερμοκρασίας
Περιγραφή
Οι θερμοστάτες MF52 είναι διαθέσιμοι με 5 τύπους μολύβδου σε πρότυπα ή προσαρμοσμένα μήκη,κατάλληλο για αισθητήρες φυσιολογικής θερμοκρασίας που έχουν αυτοδιατήρηση λόγω της ισχυρής αντοχής μολύβδου και του ευρέος εύρους θερμοκρασιών με βάση το chip NTC.
Επικεφαλής του Δικαστηρίου
Κατεβάστε________
| Μέλος της οικογένειας θερμοστάτη NTC |
| ΟΧΙ |
Σειρά |
Περιγραφή |
| 1 |
MF72 |
ICL ισχύος |
| 2 |
MF73T-1 |
Μεγάλη ισχύς |
| 3 |
MF73/MF74 |
Υπερ-υψηλή ισχύς |
| 4 |
MF57 |
Για αυτοκίνητα |
| 5 |
ΜF11 |
Αποζημίωση |
| 6 |
ΚΑΜ |
Επεξεργασία επιφανείας |
| 7 |
MF51 |
Ραδιοειδές γυαλί |
| 8 |
MF51E |
Εναλισμένο σύρμα για θερμόμετρο |
| 9 |
MF52 |
Μέτρηση θερμοκρασίας τύπου μαργαριταριών |
| 10 |
ΜF54 |
Τύπος υδρογόνου από πλαστική ρητίνη |
| 11 |
ΜF55 |
Τύπος λεπτής ταινίας |
| 12 |
MF58 |
Αξονικό υαλοκάψουλο |
| 13 |
ΜF59 |
ΜΕΛΦ SMD γυάλινο κέλυφος |
| 14 |
ΚΟΠ |
Αισθητήρας θερμοκρασίας NTC ακριβείας |
Χαρακτηριστικά
Μακροχρόνια σταθερότητα και αξιοπιστία
Υψηλή τιμή Β
Ωραία συνέπεια και εναλλακτικότητα
Ευρύ φάσμα αντίστασης:0.1~500KΩ
Ευρύ εύρος θερμοκρασίας λειτουργίας: -55 ~ +125°C
Παρέχει πολύ ακριβή ανίχνευση θερμοκρασίας.
Συμβατό με θερμοστάτη NTC μεγέθους 1005 (1,0 mm x 0,5 mm).
Παρασκευάστηκε με μια γραμμή αυτοματισμού που ήταν συνεπής από τον μόλυβδο μέχρι τη συσκευασία, έτσι ώστε ένα προϊόν ομοιόμορφης ποιότητας να μπορεί να παραχθεί με χαμηλό κόστος σε μεγάλες ποσότητες.
Δεδομένου ότι το προϊόν αυτό έχει ισχυρή ένταση μολύβδου με την αρχική τεχνική τοποθέτησης μολύβδου, λυγίζει κατά τον χρόνο χρήσης και μπορεί να αντέξει εύκολα επεξεργασία κλπ. Μπορεί να υποστηριχθεί συσκευασία ταινίας.
Πολλαπλή επιλογή υλικών, συμπεριλαμβανομένου κασσίτερου χαλκού, σιδηρουργικού καυσίμου, πλαστικού καυσίμου, καυσίμου PVC κλπ.
Προσαρμοσμένη επιλογή μήκους καυσίμων
Εφαρμογές
Οικιακή συσκευή όπως κλιματιστικό, ψυγείο, ψυγείο, μηχανή γάλακτος σόγιας, μηχανή ψωμιού, μηχανή ποτού.
Ρυθμισμός και μέτρηση θερμοκρασίας
Ηλεκτρονικά θερμόμετρα
Ανίχνευση επιπέδου υγρού
Ιατρικός εξοπλισμός και συσκευές
Μηχανή ελέγχου θερμοκρασίας.
Ηλεκτρονικό δώρο.
Ηλεκτρονικό μέτρο θερμοκρασίας και υγρασίας.
Μέτρηση θερμοκρασίας αυτοκινήτου.
Ηλεκτρονικό ημερολόγιο τραπεζών.
Η μπαταρία και το φορτιστή.
Προδιαγραφές
Β25/50:3950K ((3380K ~ 4150K)
Τύπος τοποθέτησης: Μέσα από τρύπα
Θερμοκρασία λειτουργίας: -55°C ~ 125°C
Συσκευή / Κουτί:Bead
Συσκευασία: χύδην
Δύναμη - Max:50mW
Αντίσταση σε Ωμ @ 25°C: 10KOhm (1.5k ~ 220k)
| Μέρος Νο. |
Καθορισμένη αντίσταση
R25
(KΩ) |
Αξία Β
(25/50°C)
(Κ) |
Δυναμικότητα ονομαστικής ισχύος |
Διάφορα.
(mW/°C) |
Θερμικός χρόνος σταθερός (S) |
Εργασιακή θερμοκρασία.°C) |
ΜF523100
ΜF523270
ΜF523380
ΜF523470
MF523600
ΜF523950
ΜF524000
ΜF524050
ΜF524150
ΜF524300
MF524500 |
0.1-20
0.2-20
0.5-50
0.5-50
1 έως 100
5-100
5-100
5-200
10-250
20-1000
20-1000 |
3100
3270
3380
3470
3600
3950
4000
4050
4150
4300
4500 |
≤ 50 |
≥ 2.0
Στον αέρα |
≤ 7
Στον αέρα |
-55°C- +125°C |
Σημείωση:
* Λάθος Β (25/50C) είναι ± 1% για στοιχεία με ονομαστική ανοχή αντίστασης ± 1% και ± 2% για όλα τα άλλα.
Σημείωση:* Οι δύο άκρες του μολύβδιου καλωδίου δεν μπορούν να αντέξουν υπερβολική έλξη λόγω του μικρού μεγέθους και του συγκολλημένου σημείου σε σειρά MF52.* Συμμετάσχετε τουλάχιστον 5 mm από το κάτω μέρος του καλωδίου.
Μέγεθος (μονάδα: mm)
Α: Κουβ. νικελωμένο νήμα από κασσίτερο
| Κωδικός |
D
μέγιστο |
Α1
μέγιστο |
Α2
ελάχιστο |
d
+/- 0.05 |
F
+/- 0.5 |
| Α1 |
2.5 |
4.0 |
25 |
0.3 |
1.7 |
| Α2 |
3 |
4.5 |
25 |
0.45 |
2.2 |
Β: Εναλισμένο νήμα σιδηροτροχίου
| Κωδικός |
D
μέγιστο |
Α1
μέγιστο |
Α2
ελάχιστο |
Α3+/- 1 |
d
+/- 0.05 |
| Β1 |
2 |
3.5 |
Πελάτης |
3 |
0.2 |
| Β2 |
3 |
4 |
Πελάτης |
3 |
0.3 |
Γ: Σύρμα φθοριούχου πλαστικού υψηλής θερμοκρασίας
| Κωδικός |
D
μέγιστο |
Α1
μέγιστο |
Α2
ελάχιστο |
Α3+/- 1 |
d
+/- 0.05 |
| C1 |
3 |
7.5 |
Πελάτης |
5 |
0.26 |
| C2 |
4 |
7.5 |
Πελάτης |
5 |
0.32 |
Ε: Σημείωση και κεφαλή σύμφωνα με την προδιαγραφή
| Κωδικός |
D
μέγιστο |
Α1
μέγιστο |
Α2
ελάχιστο |
Α3+/- 1 |
d
+/- 0.05 |
| Ε1 |
Πελάτης |
Πελάτης |
Πελάτης |
5 |
Πελάτης |
| Ε2 |
Πελάτης |
Πελάτης |
Πελάτης |
5 |
Πελάτης |
F: Στυλ κασσίτερου με μολύβι
| Κωδικός |
D
μέγιστο |
Α1
μέγιστο |
L2 +/- 1.5 |
d
μέγιστο |
F
+/- 0.5 |
Tmax |
| F |
3.8 |
9.5 |
17 |
0.5 |
2.5 |
3.5 |
Μηχανικές απαιτήσεις
| Άρθρο |
Απαιτήσεις |
Μέθοδος δοκιμής |
| 1- Ικανότητα στρατιώτη. |
Τα τερματικά πρέπει να είναι ομοιόμορφα κονσερβοποιημένα και η έκτασή τους ≥ 95% |
Βύθιση των τερματικών του NTC σε βάθος 15 mm σε μπάνιο συγκόλλησης 245 ± 5 °C και σε θέση 6 mm μακριά από το σώμα του NTC για 3 ± 0,5 δευτερόλεπτα (βλέπε IEC68-2-20 / GB2423.28 Ta) |
| 2Αντίσταση στη θερμότητα συγκόλλησης |
Καμία ορατή μηχανική βλάβη.
ΔR/RN ≤ 20%
(ΔR = ∆RN-RN')
|
Βυθίζοντας τα τερματικά του NTC σε βάθος 15 mm σε μπάνιο συγκόλλησης 260 ± 5 °C και στο σημείο 6 mm κάτω από το σώμα του NTC για 3 ± 0,5 δευτερόλεπτα.Μετά την ανάκτηση 4-5 ωρών κάτω από 25 ± 2 °C.Η ονομαστική τιμή αντίστασης μηδενικής ισχύος RN" μετράται.
(Βλέπε IEC68-2-20 /GB2423.28 Tb)
|
| 3Δυνατότητα του τερματικού μολύβδου |
Δεν υπάρχει διαφυγή.
ΔR/RN ≤ 20%
(ΔR = ∆RN-RN')
|
Κλειδώστε το σώμα και εφαρμόστε μια δύναμη σταδιακά σε κάθε μοχλό μέχρι 10N και στη συνέχεια κρατήστε για 10sec,Κρατήστε το σώμα και εφαρμόστε μια δύναμη σε κάθε μοχλό μέχρι 90° αργά σε 5N προς την κατεύθυνση του άξονα μοχλού και στη συνέχεια κρατήστε για 10secΜετά την ανάκαμψη για 4 έως 5 ώρες σε θερμοκρασία 25 ± 2 °C, μετράται η ονομαστική τιμή αντίστασης ισχύος μηδενικής ισχύος RN'.
(Βλέπε IEC68-2-21/GB2423.29 Ua / Ub)
|
Δοκιμή αξιοπιστίας
| Άρθρο |
Απαιτήσεις |
Μέθοδος δοκιμής |
| 1- Τελευταία δοκιμή ποδηλασίας |
Καμία ορατή μηχανική βλάβη.
ΔRN / RN ≤ 20%
(ΔR = ∆RN-RN')
|
Ta:-40±3°C/ 30min→25±2°C/ 5min→ Tb:160±3°C/ 30min→25±2°C/ 5min Κύκλοι: 5 φορές
Μετά την ανάκαμψη για 4 έως 5 ώρες σε θερμοκρασία 25 ± 2 °C, μετράται η ονομαστική τιμή αντίστασης μηδενικής ισχύος RN'.
|
| 2Δοκιμές ηλεκτρικής ποδηλασίας |
Περιοχή θερμοκρασίας περιβάλλοντος: 25 °C ± 2 °C.
Κύκλοι: 2.000 φορές Ενεργοποίηση / απενεργοποίηση: 5 s / 55 s
Τρόπος δοκιμής: 7A
Μετά την ανάκτηση 4 έως 5 ωρών σε θερμοκρασία 25 ± 2 °C, μετράται η ονομαστική τιμή αντίστασης μηδενικής ισχύος RN'.
|
| 3Δοκιμαστική διάρκεια (αντοχή) |
Περιοχή θερμοκρασίας περιβάλλοντος:25°C±2°C, 7A/1.000±24h
Μετά την ανάκαμψη για 4 έως 5 ώρες σε θερμοκρασία 25 ± 2 °C, μετράται η ονομαστική τιμή αντίστασης μηδενικής ισχύος RN'.
|
| 4Δοκιμασία υγρασίας |
Καμία ορατή μηχανική βλάβη.
ΔRN / RN ≤ 20%
(ΔR = ∆RN-RN')
|
Περιοχή θερμοκρασίας περιβάλλοντος: 40°C±2°C
R.H.:93±3%, χρόνος ενεργοποίησης:1000±24 h
Μετά την ανάκαμψη για 4 έως 5 ώρες σε θερμοκρασία 25 ± 2 °C, μετράται η ονομαστική τιμή αντίστασης μηδενικής ισχύος RN'.
|
Πακέτο.
Συσκευασία χύδην:
| Συσκευή |
Μέθοδος συσκευασίας |
| Χύδην |
500 τεμάχια/πολυσακούλα |
Υπό συνθήκες αποθήκευσης:
- Θερμοκρασία: -10°C+40°C
- Υγρασία: ≤ 70% RH
- Χρονοδιάγραμμα: ≤6 μήνες (Πρώτος εισερχόμενος/Πρώτος εξόδου)
- Τοποθεσία:
Μην εκθέτετε τα συστατικά στις ακόλουθες συνθήκες, διότι διαφορετικά μπορεί να οδηγήσει σε επιδείνωση των χαρακτηριστικών.
1) Διαβρωτικό αέριο ή αέριο αποοξειδωτικό.
2) Πυροβόλα και εκρηκτικά αέρια.
3) Πετρέλαιο, νερό και χημικό υγρό.
4) Κάτω από το φως του ήλιου
