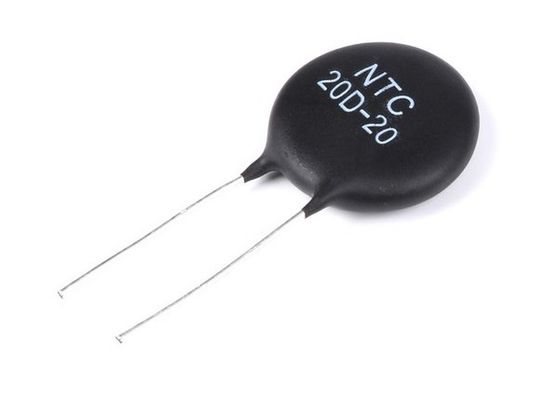

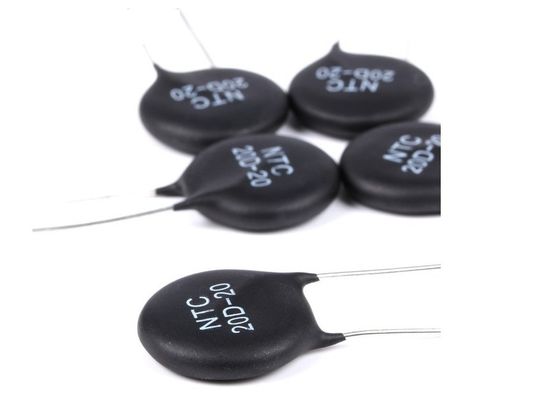

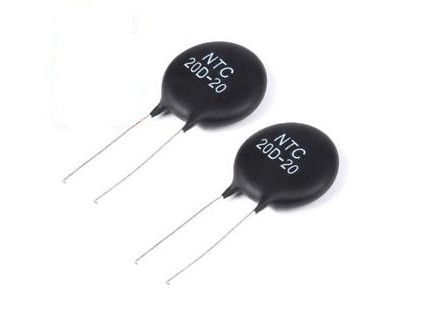

Περιορισμός ρεύματος θερμοστάτη NTC Chip Disc Inrush Current Limiter ICL 20D-20 20mm 5 Amp 20R Για τροφοδοσία ηλεκτρικής ενέργειας Μπάλαστ 552
Σύντομη εισαγωγή
MF72 series NTC thermistor devices for limiting surge current are made of a specially formulated metal oxide ceramic material and in the form of radial resin coated that is capable of limiting high surge currentΗ εφαρμογή του θερμοστήρα NTC στην τροφοδοσία είναι το πιο απλό, βολικό και αποτελεσματικό μέτρο για να περιοριστεί το ρεύμα υπερχείλισης και να προστατευθεί ο ηλεκτρονικός εξοπλισμός.
Βασικές παραμέτρους και διάσταση
| Τύπος |
Αξιολογημένη
Αντίσταση
|
(Α) |
D |
Α |
F |
Μέγεθος
(Μονάδα: mm)
|
|
Μαξ. Σταθερά.
Τρόπος ρεύματος
|
Dmax |
Λμ. |
F±1 |
Tmax |
d |
| 5D-5 |
5 |
1 |
6.5 |
25 |
5.0/2.5 |
5 |
0.55/0.45 |
| 10D-5 |
10 |
0.7 |
6.5 |
25 |
5.0/2.5 |
5 |
0.55/0.45 |
| 20D-5 |
20 |
0.5 |
6.5 |
25 |
5.0/2.5 |
5 |
0.55/0.45 |
| 5D-7 |
5 |
2 |
8.5 |
25 |
5 |
5 |
0.55 |
| 8D-7 |
8 |
1 |
8.5 |
25 |
5 |
5 |
0.55 |
| 10D-7 |
10 |
1 |
8.5 |
25 |
5 |
5 |
0.55 |
| 12D-7 |
12 |
1 |
8.5 |
25 |
5 |
5 |
0.55 |
| 16D-7 |
16 |
0.7 |
8.5 |
25 |
5 |
5 |
0.55 |
| 20D-7 |
20 |
0.6 |
8.5 |
25 |
5 |
5 |
0.55 |
| 22D-7 |
22 |
0.6 |
8.5 |
25 |
5 |
5 |
0.55 |
| 33D-7 |
33 |
0.5 |
8.5 |
25 |
5 |
5 |
0.55 |
| 3D-9 |
3 |
4 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 4D-9 |
4 |
4 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 5D-9 |
5 |
3 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 6D-9 |
6 |
2 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 8D-9 |
7 |
2 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 10D-9 |
10 |
2 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 12D-9 |
12 |
1 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 16D-9 |
16 |
1 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 20D-9 |
20 |
1 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 22D-9 |
22 |
1 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 30D-9 |
30 |
1 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 33D-9 |
33 |
1 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 50D-9 |
50 |
1 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 60D-9 |
60 |
0.8 |
10.5 |
25 |
7.5/5.0 |
5.5 |
0.78/0.55 |
| 2.5D-11 |
2.5 |
5 |
12.5 |
25 |
7.5/5.0 |
5.5 |
0.78 |
| 3D-11 |
3 |
5 |
12.5 |
25 |
7.5/5.0 |
5.5 |
0.78 |
| 4D-11 |
4 |
4 |
12.5 |
25 |
7.5/5.0 |
5.5 |
0.78 |
| 5D-11 |
5 |
4 |
12.5 |
25 |
7.5/5.0 |
5.5 |
0.78 |
| 6D-11 |
6 |
3 |
12.5 |
25 |
7.5/5.0 |
5.5 |
0.78 |
| 8D-11 |
8 |
3 |
12.5 |
25 |
7.5/5.0 |
5.5 |
0.78 |
| 10D-11 |
10 |
3 |
12.5 |
25 |
7.5/5.0 |
5.5 |
0.78 |
| 12D-11 |
12 |
2 |
12.5 |
25 |
7.5/5.0 |
5.5 |
0.78 |
| 16D-11 |
16 |
2 |
12.5 |
25 |
7.5/5.0 |
5.5 |
0.78 |
| 20D-11 |
20 |
2 |
12.5 |
25 |
7.5/5.0 |
5.5 |
0.78 |
| 22D-11 |
22 |
2 |
12.5 |
25 |
7.5/5.0 |
5.5 |
0.78 |
| 30D-11 |
30 |
1.5 |
12.5 |
25 |
7.5/5.0 |
5.5 |
0.78 |
| 33D-11 |
33 |
1.5 |
12.5 |
25 |
7.5/5.0 |
5.5 |
0.78 |
| 1.3D-13 |
1.3 |
7 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 1.5D-13 |
1.5 |
6 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 3D-13 |
3 |
6 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 4D-13 |
4 |
5 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 5D-13 |
5 |
5 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 6Δ-13 |
6 |
4 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 7D-13 |
7 |
4 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 8D-13 |
8 |
4 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 10D-13 |
10 |
4 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 12D-13 |
12 |
3 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 15D-13 |
15 |
3 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 16D-13 |
16 |
3 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 20D-13 |
20 |
3 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 30D-13 |
30 |
2.5 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 47D-13 |
47 |
2 |
14.5 |
25 |
7.5 |
6 |
0.78 |
| 1.3D-15 |
1.3 |
8 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 1.5D-15 |
1.8 |
8 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 3D-15 |
3 |
7 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 5D-15 |
5 |
6 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 6D-15 |
6 |
5 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 7D-15 |
7 |
5 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 8D-15 |
8 |
5 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 10D-15 |
10 |
5 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 12D-15 |
12 |
4 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 15D-15 |
15 |
4 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 16D-15 |
16 |
4 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 20D-15 |
20 |
4 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 30D-15 |
30 |
3 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 33D-15 |
33 |
3 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 47D-15 |
47 |
3 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 50D-15 |
50 |
3 |
16.5 |
25 |
7.5 |
6 |
0.78 |
| 0.7D-20 |
0.7 |
12 |
21.5 |
25 |
10/7.5 |
7 |
1 |
| 1.3D-20 |
1.3 |
9 |
21.5 |
25 |
10/7.5 |
7 |
1 |
| 2.2Δ-20 |
2.2 |
8 |
21.5 |
25 |
10/7.5 |
7 |
1 |
| 2.5D-20 |
2.5 |
8 |
21.5 |
25 |
10/7.5 |
7 |
1 |
| 3D-20 |
3 |
8 |
21.5 |
25 |
10/7.5 |
7 |
1 |
| 5D-20 |
5 |
7 |
21.5 |
25 |
10/7.5 |
7 |
1 |
| 6D-20 |
6 |
6 |
21.5 |
25 |
10/7.5 |
7 |
1 |
| 8D-20 |
8 |
6 |
21.5 |
25 |
10/7.5 |
7 |
1 |
| 10D-20 |
10 |
6 |
21.5 |
25 |
10/7.5 |
7 |
1 |
| 12D-20 |
12 |
5 |
21.5 |
25 |
10/7.5 |
7 |
1 |
| 16D-20 |
16 |
5 |
21.5 |
25 |
10/7.5 |
7 |
1 |
Εφαρμογή θερμοστήρα NTC
1Ηλεκτρική τροφοδοσία μετατροπής, τροφοδοσία διακόπτη, τροφοδοσία UPS
2- Σύνδεσμος τροφοδοσίας, ηλεκτρονικό κύκλωμα εξοπλισμού
3Ηλεκτρικός θερμαντής
4Ηλεκτρονικό βαλαστό
5- Φως ταλαντώματος, οθόνη.
6- Προστασία με νήματα λαμπτήρων, ηλεκτρονικών λαμπτήρων εξοικονόμησης ενέργειας και άλλων λαμπτήρων φωτισμού
Αρχή λειτουργίας
Όταν ενεργοποιείται ένας ηλεκτρικός εξοπλισμός, ένα τεράστιο ρεύμα υπερβολικής τάσης που προκύπτει σε αυτή τη στιγμή μπορεί να περιοριστεί αποτελεσματικά από έναν θερμοστάτη ισχύος NTC που συνδέεται σε σειρά με τα κυκλώματα ισχύος,που περιλαμβάνει χωρητικότηταΑυτό το ρεύμα εισόδου διαρκεί λίγο, αλλά το ρεύμα αιχμής του είναι τεράστιο.Επομένως, πρέπει να ληφθούν αποτελεσματικά μέτρα για τον περιορισμό του κύματοςΌταν το ρεύμα εφαρμόζεται απευθείας στον θερμοστάτη NTC, η αντίσταση NTC μπορεί να μειωθεί με την ταχεία θέρμανση του θερμοστάτη NTC. Ο θερμοστάτης NTC τύπου ισχύος έχει καθορισμένη μηδενική αντίσταση ισχύος,όταν είναι σε σειρά στο κύκλωμαΜετά την ολοκλήρωση της λειτουργίας περιορισμού του ρεύματος υπερβολικής τάσης, λόγω της συνεχούς λειτουργίας,Η αντίσταση μπορεί να μειωθεί σε πολύ μικρή τιμή., η κατανάλωση ισχύος του μπορεί να παραμεληθεί, δεν επηρεάζει το κανονικό ρεύμα λειτουργίας.Η εφαρμογή της ισχύος NTC θερμοστάτη στο κύκλωμα τροφοδοσίας είναι ένα πιο αποτελεσματικό και πιο σύντομο μέτρο για να περιορίσει το κύμαΠροστασία ηλεκτρικού εξοπλισμού από καταστροφή.
Σημειώνεται ότι ο θερμιστής NTC δεν μπορεί να χρησιμοποιηθεί παράλληλα στο κύκλωμα, δεδομένου ότι μια μονάδα τείνει να διεξάγει σχεδόν όλο το διαθέσιμο ρεύμα.
Κύρια παράμετρος:
Αξία αντίστασης ισχύος μηδέν R25 ((Ω)
Μέγιστο σταθερό ρεύμα I(A)
Περίπου αντίσταση στο μέγιστο ρεύμα (Ω)
Η θερμική σταθερά χρόνου (S)
Συντελεστής διάσπασης (mW/ °C)
Περιοχή θερμοκρασίας λειτουργίας -55~+200 °C
Πλεονεκτήματα
Οι θερμιστές της σειράς MF72 χρησιμοποιούνται για τον περιορισμό του ρεύματος εισόδου στον τροφοδοτικό βρόχο όλων των ειδών τροφοδοσίας, βαλαστίου / CFL κλπ. και στον θερμαντικό βρόχο του CRT της χρωματικής τηλεόρασης / οθόνης, θερμαντήρα,νήματα κλπ..
Οι θερμοστάτες σειράς MF72 είναι οι ακτινοειδείς οδηγεί προϊόντα τύπου κάλυψης ρητίνης, έχει τα χαρακτηριστικά μικρού όγκου, υψηλής ισχύος, ισχυρό περιορισμό του ρεύματος εισροής, γρήγορη απόκριση, μακρά ζωή,υψηλή αξιοπιστία, κλπ.
Η θερμοκρασία μειώνεται ενώ η υλική σταθερότητα των θερμιστών αυξάνεται και η αντίσταση παραμονής μειώνεται.Όσο ισχυρότερο είναι η ικανότητα περιορισμού του ρεύματος εισροήςΕίναι ευθέως ανάλογο με το γινόμενο της θερμικής σταθεράς χρόνου (T) και της θερμικής σταθεράς διάσπασης (d).
- Δεν ξέρω.Οι θερμόμετροι της σειράς MF72 έχουν τόσο ευρύ πεδίο εφαρμογής, το οποίο χρησιμοποιείται κυρίως στην παροχή ηλεκτρικής ενέργειας, την παροχή ηλεκτρικής ενέργειας UPS, το CFL, το βαλαστό, τα κυκλώματα της παροχής ηλεκτρικής ενέργειας κλπ.
