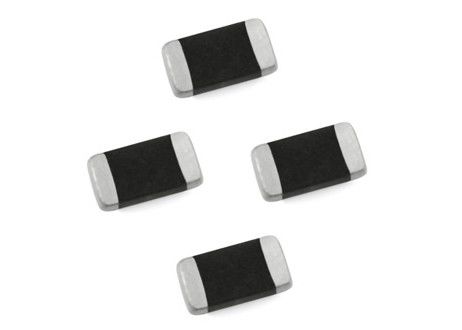

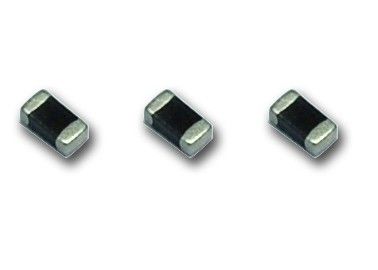

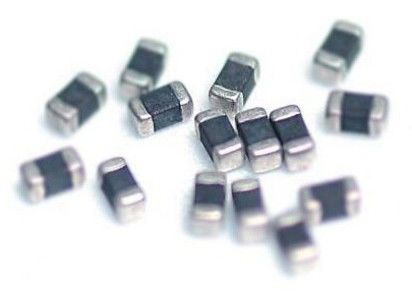

Πακέτο επιφανειακής βάσης Chip NTC Thermistor 0402 0603 0805 SMD For Smartphone Tablet Automotive xEV Wearables Medical
Περιγραφή
Τα θερμίστορ Chip NTC είναι θερμικά ευαίσθητες ημιαγώγιμες αντιστάσεις που έχουν σχεδιαστεί για μέτρηση θερμοκρασίας και αντιστάθμιση. Το χαρτοφυλάκιο καλύπτει θερμίστορ NTC με εξαιρετική μακροπρόθεσμη σταθερότητα σε περιβάλλον υψηλής θερμοκρασίας και υγρασίας, π.χ. για smart phone, tablet σε μικρό μέγεθος θήκης, εφαρμογές αυτοκινήτου, μονάδες LED και βιομηχανικές εφαρμογές. Οι αυστηρές ανοχές της αντίστασης και η τιμή Β επιτρέπουν υψηλής ακρίβειας δυνατότητες ανίχνευσης θερμοκρασίας.
________________________________________________________________________________
Λήψη_______
Εμφάνιση
Κατασκευή
Κύρια Χαρακτηριστικά
Τερματικά ηλεκτρόδια με δομή τριών στρωμάτων Ag-Ni-Sn με εξαιρετική συγκολλησιμότητα, αντίσταση συγκόλλησης.
Τεχνολογία μονοστρωματικής δομής, η χωρητικότητα διανομής είναι χαμηλή (λιγότερη από 3PF), μπορεί να χρησιμοποιηθεί σε πεδίο υψηλής συχνότητας. Η γυάλινη επιφάνεια που χρησιμοποιεί τεχνολογία ενθυλάκωσης (10 μm), έχει καλή μηχανική αντοχή και αντοχή στην υγρασία και αντοχή στη διάβρωση. Το εύρος θερμοκρασίας λειτουργίας είναι - 40~+125℃.

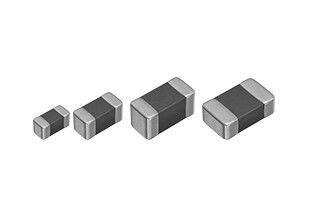

Διάσταση: mm (ίντσα)
| 0402(1005) |
|
| 0603(1608) |
|
| 0805(2012) |
|
Προσδιορισμός
| Προδιαγραφές σειράς 0402 |
| Μοντέλο προϊόντος |
Τιμή αντίστασης 25°C (KΩ) |
B Τιμή °C 25/50(K) |
| SNC101B12700□0402E |
0.1 |
2700 |
| SNC221B12750□0402E |
0,22 |
2750 |
| SNC331B12800□0402E |
0,33 |
2800 |
| SNC471B13850□0402E |
0,47 |
2850 |
| SNC681B12900□0402E |
0,68 |
2900 |
| SNC102B13000□0402E |
1 |
3000 |
| SNC202B13000□0402E |
2.2 |
3000 |
| SNC222B13000□0402E |
2.2 |
3000 |
| SNC222B13850□0402E |
2.2 |
3850 |
| SNC332B13200□0402E |
3.3 |
3200 |
| SNC472B13200□0402E |
4.7 |
3250 |
| SNC682B13200□0402E |
6.8 |
3350 |
| SNC103B13370□0402E |
10 |
3370 |
| SNC103B13434□0402E |
10 |
3435 |
| SNC103B13900□0402E |
10 |
3900 |
| SNC153B13500□0402E |
15 |
3500 |
| SNC153B13900□0402E |
15 |
3900 |
| SNC223B13600□0402E |
22 |
3600 |
| SNC223B13900□0402E |
22 |
3900 |
| SNC333B13950□0402E |
33 |
3950 |
| SNC473B13900□0402E |
47 |
3900 |
| SNC473B13900□0402E |
47 |
4050 |
| SNC503B14050□0402E |
50 |
4050 |
| SNC683B13950□0402E |
68 |
3950 |
| SNC104B14100□0402E |
100 |
4100 |
| SNC104B14360□0402E |
100 |
4360 |
| SNC224B14200□0402E |
220 |
4200 |
| SNC334B14300□0402E |
330 |
4300 |
| SNC474B14500□0402E |
470 |
4500 |
| SNC564B14500□0402E |
560 |
4500 |
| Προδιαγραφές σειράς 0603 |
| Μοντέλο προϊόντος |
Τιμή αντίστασης 25°C (KΩ) |
B Τιμή °C 25/50(K) |
| SNC101B12700□0603E |
0.1 |
2700 |
| SNC221B12750□0603E |
0,22 |
2750 |
| SNC331B12800□0603E |
0,33 |
2800 |
| SNC471B12850□0603E |
0,47 |
2850 |
| SNC681B12900□0603E |
0,68 |
2900 |
| SNC102B13000□0603E |
1 |
3000 |
| SNC202B13000□0603E |
2.2 |
3000 |
| SNC222B13000□0603E |
2.2 |
3000 |
| SNC222B13850□0603E |
2.2 |
3850 |
| SNC332B13200□0603E |
3.3 |
3200 |
| SNC472B13200□0603E |
4.7 |
3200 |
| SNC502B13400□0603E |
5 |
3400 |
| SNC682B13400□0603E |
6.8 |
3400 |
| SNC103B13370□0603E |
10 |
3370 |
| SNC103B13435□0603E |
10 |
3435 |
| SNC103B13900□0603E |
10 |
3900 |
| SNC153B13500□0603E |
15 |
3500 |
| SNC153B13900□0603E |
15 |
3900 |
| SNC223B13600□0603E |
22 |
3600 |
| SNC223B13900□0603E |
22 |
3900 |
| SNC333B13950□0603E |
33 |
3950 |
| SNC473B13900□0603E |
47 |
3900 |
| SNC473B14050□0603E |
47 |
4050 |
| SNC503B14050□0603E |
50 |
4050 |
| SNC683B13950□0603E |
68 |
3950 |
| SNC104B14100□0603E |
100 |
4100 |
| SNC104B14350□0603E |
100 |
4350 |
| SNC224B14200□0603E |
220 |
4200 |
| SNC334B14300□0603E |
330 |
4300 |
| SNC474B14500□0603E |
470 |
4500 |
| SNC564B14500□0603E |
560 |
4500 |
| Προδιαγραφές σειράς 0805 |
| Μοντέλο προϊόντος |
Τιμή αντίστασης 25°C (KΩ) |
B Τιμή °C 25/50(K) |
| SNC101B12700□0805E |
0.1 |
2700 |
| SNC221B12750□0805E |
0,22 |
2750 |
| SNC331B12800□0805E |
0,33 |
2800 |
| SNC471B12850□0805E |
0,47 |
2850 |
| SNC681B12900□0805E |
0,68 |
2900 |
| SNC102B13000□0805E |
1 |
3000 |
| SNC202B13000□0805E |
2.2 |
3000 |
| SNC222B13000□0805E |
2.2 |
3000 |
| SNC332B13200□0805E |
3.3 |
3200 |
| SNC472B13400□0805E |
4.7 |
3400 |
| SNC682B13400□0805E |
6.8 |
3400 |
| SNC103B13434□0805E |
10 |
3435 |
| SNC103B13900□0805E |
10 |
3900 |
| SNC153B13500□0805E |
15 |
3500 |
| SNC153B13900□0805E |
15 |
3900 |
| SNC203B13900□0805E |
20 |
3900 |
| SNC223B13600□0805E |
22 |
3600 |
| SNC223B13900□0805E |
22 |
3900 |
| SNC333B13950□0805E |
33 |
3950 |
| SNC473B13900□0805E |
47 |
3900 |
| SNC473B14050□0805E |
47 |
4050 |
| SNC503B14050□0805E |
50 |
4050 |
| SNC683B13950□0805E |
68 |
3950 |
| SNC104B14100□0805E |
100 |
4100 |
| SNC104B14360□0805E |
100 |
4360 |
| SNC224B14200□0805E |
220 |
4200 |
| SNC334B14300□0805E |
330 |
4300 |
| SNC474B14500□0805E |
470 |
4500 |
| SNC564B14500□0805E |
560 |
4500 |
Εφαρμογή
| Smartphone/Tablet |
|
| Αυτοκίνητο (xEV) |
|
| Infotainment αυτοκινήτου |
|
| Φορητά |
|
| Ιατρικός εξοπλισμός |
|
Ροή διαδικασίας στην παραγωγή
| Παρασκευή πολτού |
|
| Ανάμιξη και άλεση |
| Χύτευση ταινίας |
| Στοίβαξη και εκτύπωση |
| Πίεση/κόψιμο |
| Αποσύνδεση / πυροσυσσωμάτωση |
| Διαδικασία επικάλυψης γυαλιού |
|
| Καύση γυάλινης επίστρωσης |
| Μεταλλοποίηση Ag |
| Καύση τερματισμού |
| Επιμετάλλωση Ni/Sn |
| Μέτρηση και ταινία |
Τεστ αξιοπιστίας
| Στοιχείο δοκιμής |
Πρότυπα δοκιμών |
Μέθοδοι δοκιμής |
Δοκιμαστικό αντικείμενο |
Απαιτήσεις απόδοσης |
| Η δύναμη της άκρης |
IEC68-2-21 |
F:0402≥3N,0603≥8N,0805≥10N |
SNC |
Καμία ορατή ζημιά |
| Δύναμη κάμψης |
IEC68-2-21 |
h:1±0,1 mm |
SNC |
Καμία ορατή ζημιά
∣△R25/ R25∣≤3% |
| Κάμψη μολύβδου |
IEC68-2-21 |
F:0,07<s≤0,2mm2 td=""> |
SNE/SNG |
Καμία ορατή ζημιά |
| Ράλι οδηγεί |
IEC68-2-21 |
F:0,3<d≤0,5mm 0,8mm="" 10n="" td=""><s≤0.2mm2 td=""> |
SNE/SNG
|
Καμία ορατή ζημιά |
| Πτώση |
IEC68-2-32 |
Ύψος πτώσης:1±0,1μ
Φθινοπωρινοί χρόνοι: 1
Επιφάνεια πτώσης: Τσιμέντο |
SNC/SNE/
SNS |
Καμία ορατή ζημιά
∣△R25/ R25∣≤1%
∣△B/B∣≤2% |
| Συγκολλησιμότητα |
IEC68-2-20 |
Θερμοκρασία συγκόλλησης: 260±5℃
Χρόνος βύθισης: 3±1 δευτ
|
SNC/SNE/
SNG/SNS/PN |
Η περιοχή κασσίτερου≥95% |
| Αντοχή στη θερμότητα συγκόλλησης |
IEC68-2-20 |
Θερμοκρασία συγκόλλησης: 280±10℃
Χρόνος βύθισης: 10±1 δευτ
|
SNC/SNE/
SNG/SNS |
Καμία ορατή ζημιά
︱△R25/ R25∣≤3% |
| ΠΝ |
Καμία ορατή ζημιά
∣△R25/ R25∣≤10% |
| Υγρό θερμικό φορτίο |
IEC68-2-2/ IEC68-2-3/ CNS5550 |
Θερμοκρασία: 40±2℃
Υγρασία: 90-95% RH
Χρόνος: 500±12 ώρες
Ρεύμα λειτουργίας |
SNC/SNE/
SNG/SNS |
Καμία ορατή ζημιά
∣△R25/ R25∣≤5%
∣△B/B∣≤2% |
| Θερμικό Σοκ |
IEC68-2-14 |
Θερμοκρασία: -40℃, -125℃
Κύκλος: 100,30 λεπτά/κυκλ
|
SNC/SNE/
SNG/SNS |
Καμία ορατή ζημιά
∣△R25/ R25∣≤5%
∣△B/B∣≤2% |
| ΠΝ |
Καμία ορατή ζημιά
∣△R25/ R25∣≤20% |
| Φορτίο υψηλής θερμοκρασίας |
IEC68-2-2/
CNS5550
|
Θερμοκρασία: 125±2℃
Χρόνος: 1000±24 ώρες
Ρεύμα λειτουργίας |
SNC/SNE |
Καμία ορατή ζημιά
∣△R25/ R25∣≤5%
∣△B/B∣≤2% |
Θερμοκρασία: 165±2℃
Χρόνος: 1000±24 ώρες
Ρεύμα λειτουργίας |
SNG |
Καμία ορατή ζημιά
∣△R25/ R25∣≤5%
∣△B/B∣≤2% |
Θερμοκρασία: 85±2℃/105±2℃
Χρόνος: 1000±24 ώρες
Ρεύμα λειτουργίας |
SNS |
Καμία ορατή ζημιά
∣△R25/ R25∣≤5%
∣△B/B∣≤2% |
Θερμοκρασία: 125±2℃
Χρόνος: 1000±24 ώρες
Ρεύμα λειτουργίας |
ΠΝ |
Καμία ορατή ζημιά
∣△R25/ R25∣≤20% |
| Αποθήκευση σε χαμηλή θερμοκρασία |
IEC68-2-1 |
Θερμοκρασία: -40±2℃
Χρόνος:1000±24 h
|
SNC/SNE/
SNG/SNS |
Καμία ορατή ζημιά
∣△R25/ R25∣≤2%
∣△B/B∣≤2% |
| ΠΝ |
Καμία ορατή ζημιά
∣△R25/ R25∣≤20% |
| Αντίσταση μόνωσης |
MIL-STD-202F -Μέθοδος 302 |
Τάση μόνωσης: 1000VDC
Χρόνος: 1 λεπτό
|
SNC/SNE/
SNG/SNS/PN |
Καμία ορατή ζημιά
Αντοχή μόνωσης:≥500 MΩ |
| Αντοχή |
UL1434 |
Θερμοκρασία περιβάλλοντος: 25±2℃
Ρεύμα λειτουργίας
Κύκλος: 6000 |
SNC/SNE/
SNG/SNS |
Καμία ορατή ζημιά
∣△R25/ R25∣≤5%
∣△B/B∣≤2% |
Θερμοκρασία περιβάλλοντος: 25±2℃
Ονομαστική τάση, Ονομαστικό ρεύμα
Ονομαστική χωρητικότητα: Τιμή πυκνωτή 240 VAC
Κύκλος: 6000 |
ΠΝ |
Καμία ορατή ζημιά
∣△R25/ R25∣≤20% |
Θερμοκρασιακά χαρακτηριστικά
Παραδείγματα
Σε πελάτες που χρησιμοποιούν NTC Thermistors για πρώτη φορά
ΒΗΜΑ 1: Προσδιορίστε τις απαιτούμενες προϋποθέσεις.
① Μια βασική σύσταση του κυκλώματος
②Τάση αναφοράς
③Ένα εύρος ελέγχου θερμοκρασίας και ένα εύρος τάσης εξόδου
④Μια θερμοκρασία στόχου και μια στοχευόμενη τάση εξόδου
ΒΗΜΑ 2: Θα φτιάξουμε έναν πίνακα και γραφήματα της τιμής των κύριων χαρακτηριστικών
① Μια τάση εξόδου (το ανώτερο και το κατώτερο όριο)
②Ευαισθησία (mV/℃)
③ Ακρίβεια στη θερμοκρασία
④Ρεύμα κυκλώματος
ΒΗΜΑ 3: Θα αλλάξουμε τη σταθερά του κυκλώματος και θα προσομοιώσουμε
① Αποφασίστε τον αριθμό ανταλλακτικού
(1)Ｂ αξία και η ανοχή της
(2)Τιμή αντίστασης R25 και η ανοχή της
② Προσομοίωση της τιμής αντίστασης των περιφερειών μιας σταθερής αντίστασης και της ανοχής της
Σας προτείνουμε την καλύτερη σταθερά κυκλώματος.
Περίληψη
Το NTC Thermistor (τύπος τσιπ) είναι ένας αισθητήρας θερμοκρασίας που αλλάζει την τιμή αντίστασής του καθώς αλλάζει η θερμοκρασία περιβάλλοντος και εφαρμόζεται σε ηλεκτρονικές συσκευές για ανίχνευση θερμοκρασίας και αντιστάθμιση θερμοκρασίας.
Τα θερμίστορ NTC είναι διαθέσιμα σε διάφορα μεγέθη (01005-0603). Επίσης, έχει ένα ευρύ φάσμα τιμής αντίστασης και τιμής Β.
Τα θερμίστορ NTC έχουν στενή ανοχή (±1%) και υψηλή ακρίβεια από την πρώτη κιόλας, και η τιμή αντίστασης δεν αλλάζει πολύ σε συνθήκες υψηλής θερμοκρασίας και υγρασίας. Διατηρεί υψηλή ακρίβεια τόσο σε «αρχική κατάσταση + πραγματικό περιβάλλον χρήσης».
・Μπορεί να συμβάλει σε έλεγχο υψηλής ακρίβειας θερμοκρασίας σε ηλεκτρονικές συσκευές.
Πραγματοποιούμε πλήρη υποστήριξη στους πελάτες μας με προσομοίωση σχεδιασμού ή/και παρέχοντας δεδομένα στον επίσημο ιστότοπο μας.
