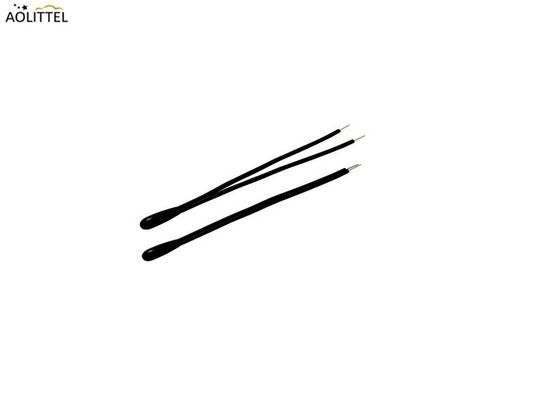

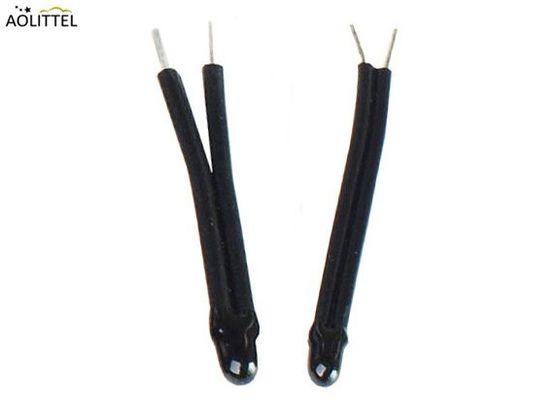

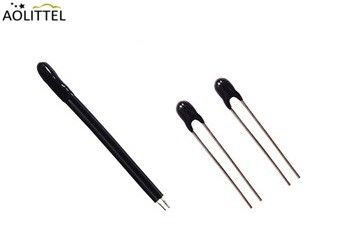

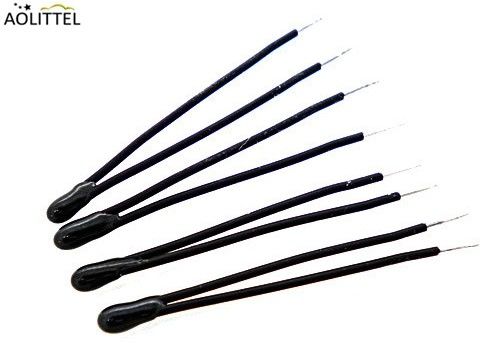

Ραδιοειδής κεφαλής επικάλυψη με επωξικό χάλυβα Θερμομετρία NTC Θερμιστής 10KOhm 3950 1% Για κλιματισμό
Μέγεθος (mm)
| ΟΧΙ |
Ονομασία του υλικού |
Προδιαγραφές |
Ποσότητα ΕΠΕ |
| 2-1. |
Θερμοστήρας |
Δοκιμαστικό μέγεθος |
1 |
| 2-2. |
Καλώδιο |
UL1007 28#TS Μαύρο |
2 |
| Δύο-τρία. |
Διαμονή |
Επικάλυψη από επόξειο, μαύρη |
1 |
Επικεφαλής του Δικαστηρίου Κατεβάστε________
Εφαρμογή
Ανίχνευση θερμοκρασίας
Ανίχνευση θερμοκρασίας
Μετασχηματιστές
Ηλεκτρικοί κινητήρες
Διαχείριση κινητήρων αυτοκινήτων
Κλιματισμός
Ιατρική
Κλινικά θερμόμετρα
Ανάλυση αίματος
Περιγραφή
Ο θερμοστάτης NTC σε ακτινοβολία με μολύβι, επικαλυμμένη με επωξική ρητίνη, το τυποποιημένο σύρμα καρφίτσης είναι κονιοποιημένο σύρμα χαλκού, μη μονωμένο, προαιρετικό σε κονιοποιημένο σύρμα χάλυβα, σύρμα PVC, σύρμα PTFE.Εφαρμόζεται ευρέως στην ανίχνευση θερμοκρασίας, μέτρηση, ανίχνευση, δείκτης, παρακολούθηση, μέτρηση, έλεγχο, βαθμονόμηση και αντιστάθμιση κλπ., κατάλληλες για HVAC και λευκά είδη, αυτοκινητοβιομηχανία, χρήση μπαταριών.
Χαρακτηριστικά
Επιλέξιμες εναλλακτικότητας έως ± 0,1C ακρίβεια από 0 έως 100oC
Μέγεθος κεφαλιού 0,8 έως 2,4 mm
Αυτοματοποιημένη συναρμολόγηση
Χαμηλό κόστος, αισθητήρας θερμοκρασίας στερεής κατάστασης
Κατάλληλο για χρήση σε εύρος από -112 oC έως 302 oC (-80 oC έως 150 oC)
Υψηλή ευαισθησία μεγαλύτερη από -4% /oC σε θερμοκρασία 77oF (25oC)
Διορθωτικό για τη μέτρηση της θερμοκρασίας, τον έλεγχο και την αντιστάθμιση
Υψηλή αξιοπιστία και σταθερότητα
Ελαστικές ίνες από χάλυβα
Ηλεκτρικές επιδόσεις
| ΟΧΙ |
Άρθρο |
Σημείωση |
Προϋποθέσεις δοκιμής |
Απαιτήσεις απόδοσης |
Μονάδα |
| 4-1. |
Αντίσταση σε 25°C |
R25 |
Ta=25±0,05°C
PT ¥0,1mw
|
10KΩ±1% |
Κ |
| 4-2. |
Αξία Β |
Β25/50 |
|
3950 |
k |
| 4 με 3. |
Συντελεστής διάσπασης |
σ |
Ta=25±0,5°C |
≥ 2 |
mw/°C |
| - 4 με 4. |
Σταθερή χρόνου |
τ |
Ta=25±0,5°C |
≤ 7 |
δευτερεύον |
| - 4 με 5. |
Αντίσταση μόνωσης |
/ |
100VDC 1 λεπτό |
≥ 100 |
MΩ |
| 4 με 6. |
Διάστημα λειτουργικής θερμοκρασίας NTC |
/ |
/ |
-40 ~ +80 |
°C |
| 4 με 7. |
Συγκρότηση Περιοχή λειτουργικής θερμοκρασίας |
/ |
/ |
-20 ~ +80 |
°C |
Δοκιμές αξιοπιστίας
| ΟΧΙ |
Άρθρο |
Τεχνικές απαιτήσεις |
Προϋποθέσεις δοκιμής και μέθοδος |
| Πέντε προς ένα. |
Δοκιμή υψηλής θερμοκρασίας |
DR/R25£± 3%
DB/B£±3%
Καμία αλλαγή με τάση αντίστασης,
Δυναμικό ενσωμάτωσης.
Εμφάνιση χωρίς ζημιές.
|
100±5°C, ισχύς σε 500±24 ώρες, DC0,2mA |
| Πέντε δύο. |
Χαμηλή θερμοκρασία |
-10±5°C, ισχύς σε 500±24 ώρες, DC0,2mA |
| Πέντε-τρία. |
Δοκιμή υγρασίας |
Αποθήκευση σε περιβάλλον 55±2°C, 90%-95%RH για 240±24 ώρες |
| Πέντε-τέσσερα. |
Δοκιμή κύκλου θερμοκρασίας |
️20°C×30min→Θερμοκρασία δωματίου.×10min→ σε νερό 100°C×30min→Θερμοκρασία δωματίου.×10min 10 κύκλοι |
| 5-5. |
Δοκιμή ηλεκτρισμού φορτίου |
Δύναμη DC1mA, 500 ώρες σε θερμοκρασία δωματίου και υγρασία. |
| 5-6 |
Δοκιμή πτώσης |
Ελεύθερη πτώση σε τσιμεντένιο πάτωμα από ύψος 1m, 10 κύκλους. |
| 5-7 |
Δοκιμή δονήσεων |
Πεδίο συχνοτήτων: 10 55 Hz Συνολικό εύρος 1,52 mm 1 κύκλος 1 λεπτό, κατεύθυνση και χρόνος στους άξονες X, Y, Z 2 ώρες ο καθένας. |
| 5-8 |
Δοκιμή κάμψης |
Δέσμευση 180° για το σύρμα και την εποξική ρητίνη.Πίσω και μπροστά 10 φορές |
Δοκιμή με ραδιενεργό μολύβι, επικάλυψη με ελαστική ελαστική NTC θερμιστήρα
|
|
Δοκιμή
|
Τύπος
|
Προϋποθέσεις δοκιμής και μέθοδοι
|
Απαιτήσεις
|
| Συναρμολόγηση & Συναρμολόγηση |
Δελτίο ΕΚΑΧ
Δοκιμαστικό Ta |
θερμοκρασία: 230±5 °C,
2-2.5mm μακριά από το κεραμικό σώμα, 2±0.5 δευτερόλεπτα. |
Οι τερματισμοί πρέπει να είναι ομοιόμορφα κονσερβοποιημένοι. |
| Ανθεκτικοί στη θερμότητα συγκόλλησης |
Δελτίο ΕΚΑΧ
Δοκιμή Tb |
θερμοκρασία: 260±5°C,
2-2.5mm μακριά από το κεραμικό σώμα, σε 10±1 δευτερόλεπτα. |
Καμία ορατή ζημιά.
ΔR25/R25≤2% |
| Στραχτίδιο μολύβδου |
Δελτίο ΕΚΑΧ
Δοκιμή U |
Δοκιμή Ua: Δύναμη 10N, μετά από 10 δευτερόλεπτα; Δοκιμή Ub: Τάση 90C, Δύναμη 5N, δύο φορές. |
Χωρίς διακοπή.
ΔR25/R25≤2% |
|
