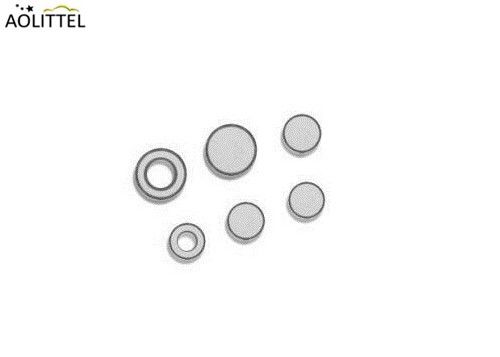

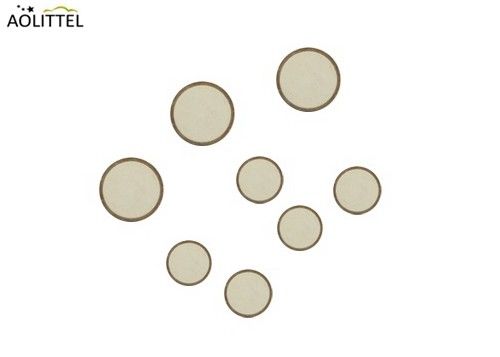

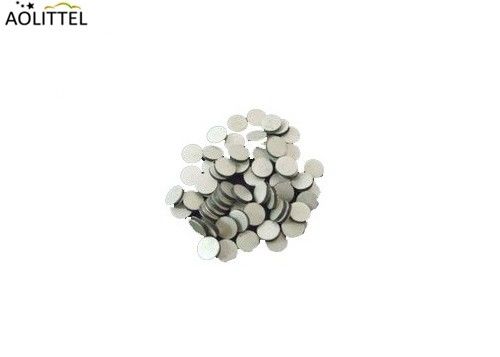

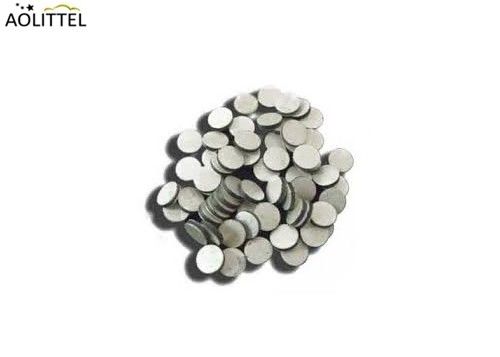

4.8mm Διαμέτρου Άλυτος γυμνός δίσκος NTC Θερμοστήρας 520 Ωμ 10% 2850K Για αισθητήρα θερμοκρασίας αυτοκινήτων
Γενικά
Οι μη μολυβδένιοι θερμοστάτες δίσκου Aolittel προσφέρουν εξαιρετική θερμική και ηλεκτρική σταθερότητα με ευρύ φάσμα τιμών αντίστασης προσαρμόσιμες με βάση τις ιδιότητες του υλικού και τις απαιτήσεις των πελατών.Τα εξαρτήματα αυτά είναι ιδανικά για διάφορες εφαρμογές γενικής χρήσης και αυτοκινητοβιομηχανίας (AEC-Q200)Διατίθεται σε ειδικά μεγέθη δίσκων και πολλαπλές επιλογές σταθερότητας θερμοκρασίας.
Το προϊόν αυτό χρησιμοποιείται ευρέως σε εφαρμογές αυτοκινήτων και καταναλωτών. ...), αέρια ή επιφάνεια οποιουδήποτε άλλου στοιχείου.Οι ιδιαίτερα επίπεδες και ομαλές επιφάνειες εξασφαλίζουν εξαιρετική ηλεκτρική και θερμική επαφή υπό πίεση.
Επικεφαλής του Δικαστηρίου
Κατεβάστε________
Διάσταση
| Αριθμός τμήματος |
D ((mm) |
T(mm) |
| MF12-521K |
4.6-5.0 |
1.1-1.3 |
Κύρια ηλεκτρική ιδιοκτησία
| Αντίσταση μηδενικής ισχύος σε 25°C |
520±10% Ω |
| Αξία βήτα |
2850 ± 3% 0K |
| Συντελεστής διάσπασης (δ) |
≥4,5mw/°C |
| Συνέχεια θερμικού χρόνου (t) |
≤ 20S |
| Περιοχή θερμοκρασίας λειτουργίας |
-40 ̊+125°C |
Ηλεκτρικά χαρακτηριστικά
| Άρθρο |
Απαιτήσεις δοκιμής και μέθοδος |
Απαιτήσεις απόδοσης |
| Αντίσταση μηδενικής ισχύος σε 25°C |
Περιοχή θερμοκρασίας περιβάλλοντος:25°C±2°C(TΑ) Εφαρμόζεται με τάση συνεχούς ρεύματος, αλλά δεν θερμαίνεται από τον θερμοστάτη και στη συνέχεια δοκιμάζεται. |
520±10%Ω |
| Αξία βήτα |
Δοκιμαστική αντίσταση σε 25°C και 50°C, στη συνέχεια υπολογίζεται η τιμή Β ως εξής:
B=ln(R25/R50)/(1/298.15-1/323.15)
R25= Αντίσταση σε 25,0±0,2°C
R50= Αντίσταση σε 50,0±0,2°C
|
2850± 3%0Κ |
| Σταθερή θερμική διάχυση |
Σε θερμοκρασία δωματίου, κατανάλωση ενέργειας mw/°C σε κάθε αύξηση 1 βαθμού |
≥4,5mw/°C |
|
Συνέχεια θερμικού χρόνου
|
Χρόνος από την αρχική πτώση της θερμοκρασίας στο 63,2% της τιμής θερμοκρασίας (85°C →47,1°C) |
≤ 20S |
Μηχανικές ιδιότητες
| Άρθρο |
Προϋποθέσεις και μέθοδοι δοκιμής |
Απαιτήσεις απόδοσης |
| Ικανότητα συγκόλλησης |
Θερμοκρασία λιώματος κασσίτερου: 255±5°C
Ώρα:20,0±0,5 δευτερόλεπτα
Βαθμός βύθισης: 6 mm απόσταση από το σώμα
|
Ελεύθερη ροή και υγρασία συγκόλλησης μολύβδου για καλή συγκόλληση |
| Αντίσταση στη θερμότητα συγκόλλησης |
Βαθμός βύθισης: 6 mm μακριά από το σώμα
Θερμοκρασία: 350±5°C
Ώρα:3.5±0.5sec
|
△R/R≤±10% |
Έλεγχος περιβάλλοντος και αντοχής
| Σταθερή κατάσταση υγρή και ζεστή |
Τοποθετείται σε περιβάλλον θερμοκρασίας 40±2°C, υγρασία 90~95% R.H. για 42 ημέρες, αφαιρείται και τοποθετείται σε θερμοκρασία δωματίου για 1h~2h, στη συνέχεια γίνεται δοκιμή |
Καμία ορατή μηχανική βλάβη
△R/R ≤±20%
|
|
Τελευταία δοκιμή ποδηλασίας
|
5 κύκλοι όπως απαιτείται κατωτέρω, στη συνέχεια αφαιρέστε και τοποθετήστε σε θερμοκρασία δωματίου για 1h~2h, στη συνέχεια κάντε δοκιμή
| Θέρμανση ((°C) |
Χρόνος (min) |
| -40±5 |
30±3 |
| Θερμοκρασία δωματίου |
15±3 |
| 125±5 |
30±3 |
|
Καμία ορατή μηχανική βλάβη
△R/R ≤±20%
|
| Θερμοκρασία οροφής (+ 125 °C) υπό μηδενική διάσπαση αντοχής |
Ώρα: 1000h
Επιθεώρηση εμφάνισης
Μηδενική αντίσταση ισχύος
|
Καμία ορατή μηχανική βλάβη
△R/R ≤±20%
|
Χαρακτηριστικά και οφέλη
Πλήρως μεταλλωμένος άλυτος δίσκος
Πολλαπλές επιλογές σταθερότητας θερμοκρασίας
Προσαρμοσμένες λύσεις
Εφαρμογή
Αυτοκινητοβιομηχανία
Καταναλωτής
Βιομηχανική
Πακέτο
Ποσότητα συσκευασίας
| Αριθμός τμήματος |
Εσωτερική συσκευασία qty ((PC/σακούλα) |
Τεχνική συσκευασία |
| MF12-521K |
500 |
5000 |
Όροι Μεταφοράς
Με αρνητικό συντελεστή θερμοκρασίας, τα κουτιά θερμοστάτη επιτρέπουν με κάθε τρόπο τη μεταφορά, αλλά αποφεύγουν την βροχή, το χιόνι, άμεσα ή έμμεσα και τη μηχανική βλάβη.
Κατάσταση αποθήκευσης
(1)Το θερμοστάτη με αρνητικό συντελεστή θερμοκρασίας αποθηκεύεται σε: θερμοκρασία 10 ~ + 40 °C, σχετική υγρασία δεν υπερβαίνει το 80% του περιβάλλοντος.
(2) Δεν πρέπει να περιέχει οξύ, αλκαλικό και διαβρωτικό αέριο ή πηγή ακτινοβολίας, ώστε να αποφεύγεται η οξείδωση του ηλεκτρόδου, να επηρεάζεται η συγκόλληση.
(3) Η αποθήκευση των προϊόντων πρέπει να γίνεται σε σφραγισμένη συσκευασία.
Χρόνος διατήρησης
Στις ανωτέρω συνθήκες μπορεί να αποθηκευτεί για ένα έτος.
Σχεδιασμός του θερμιστήρα
Επιλογή των αντίστοιχων Αν η εφαρμογή είναι η μέτρηση της θερμοκρασίας γύρω από ένα καθορισμένο σημείο, μπορεί να επιλεγεί μια μοναδική ονομαστική αντίσταση (π.χ.μεταξύ των τυποποιημένων τιμών της σειράς προϊόντων ND που παρουσιάζονται στις σελίδες 20 έως 24)Όταν απαιτείται μέτρηση της θερμοκρασίας σε επιλεγμένες περιοχές T1 ∆T2, T2 ∆T3, ..., η αντίστοιχη αντίσταση R1, R2, R3, ..., πρέπει να είναι τέτοια ώστε να μπορούν να εντοπιστούν στο χαρακτηριστικό R (T) ενός υλικού NTC που υπάρχει (για παράδειγμα, μεταξύ των τυποποιημένων υλικών των οποίων το R (T) εμφανίζεται στις σελίδες 29 έως 33).Οι αντίστασεις πρέπει επίσης να είναι συμβατές με την αντίσταση του υλικού και τις διαστάσεις του θερμοστάτη..
Επιλογή των ανοχής
Η ακρίβεια της μέτρησης της θερμοκρασίας καθορίζει τον υπολογισμό της ανοχής στην αντίσταση: R/R = (%/°C).χρησιμοποιώντας το υλικό N5 (R (T) χαρακτηριστικό που εμφανίζεται στη σελίδα 31)Οι ανοχές μπορούν να υπολογιστούν: R110°C /R110°C = 1°C* 2,91%/°C = 2,91% R120°C /R120°C = 1°C* 2,76%/°C = 2.76% *Για τις ειδικές σας ανάγκεςΠαρακαλώ συμβουλευτείτε μας.
