Ο ηλεκτρικός έλεγχος 5x17mm 15KOhm 3470 αισθητήρων θερμοκρασίας μικροϋπολογιστών πατωμάτων Underfloor θέρμανσης με IP68 εκτίμησε αδιάβροχο

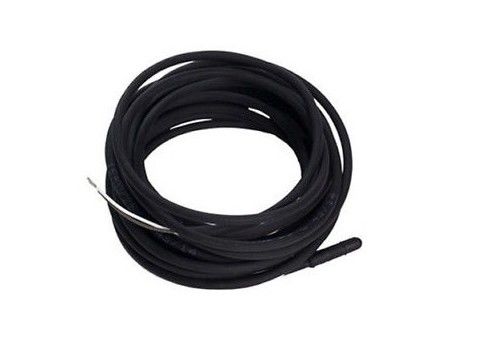

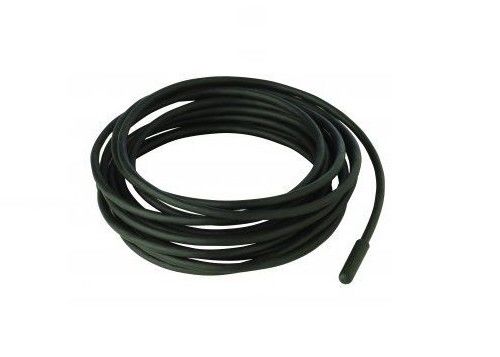

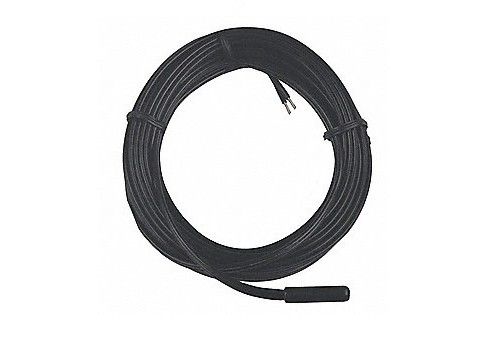

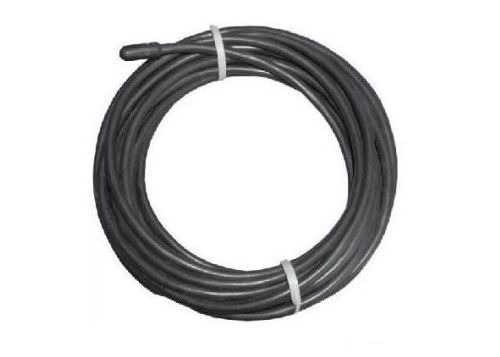

Ηλεκτρική θερμοκρασία κάτω από το πάτωμα μικροαισθητήρα θερμοκρασίας 5x17mm 15KOhm 3470 με IP68 Αδιάβροχο

Μέγεθος (μονάδα: mm)

Κατάλογος υλικών

Σημαντικό σημείωμα

Αυτός ο αισθητήρας έχει αντίσταση 15.000 Ωμ σε 25oC.Ως εκ τούτου, δεν είναι συμβατό με ορισμένες μάρκες θερμοστάτες θέρμανσης δαπέδου, όπως η Devi, οι οποίες έχουν αντίσταση 10k Ohms στους 25 °C.Παρακαλούμε επικοινωνήστε μαζί μας εάν δεν είστε σίγουροι ή έχετε οποιεσδήποτε ερωτήσεις σχετικά με αυτόν τον αισθητήρα.

Επικεφαλής του Δικαστηρίου Κατεβάστε________

Περιγραφή

Όλοι οι θερμοστάτες Comfort Heat περιλαμβάνουν αισθητήρα δαπέδου που διατηρεί σταθερή θερμοκρασία δαπέδου.Οι θερμοστάτες αισθητήρα δαπέδου είναι οι ασφαλέστεροι και πιο ενεργειακά αποδοτικοί ρυθμιστές θέρμανσης δαπέδου που εξασφαλίζουν ότι το δάπεδο δεν υπερθερμαίνεται, και διατηρούνται στην επιθυμητή θερμοκρασία.

Αντικαταστατικός αισθητήρας θερμοκρασίας δαπέδου κατάλληλος για ένα ευρύ φάσμα θερμοστατών θέρμανσης δαπέδου.

Ένα ηλεκτρικό τηλεσκόπιο θέρμανσης κάτω από το πάτωμα που χρησιμοποιείται για τον έλεγχο της θερμοκρασίας του δαπέδου ή του αέρα όπου η υγρασία μπορεί να είναι πρόβλημα (για παράδειγμα σε υγρό δωμάτιο ή μπάνιο.) Ο αισθητήρας μπορεί επίσης να χρησιμοποιηθεί για τον έλεγχο της θερμοκρασίας του δαπέδου όπου η υπερθέρμανση θα προκαλούσε βλάβη.Ο ανιχνευτής θέρμανσης είναι συμβατός με όλους τους ηλεκτρικούς θερμοστάτες.

Ο αισθητήρας απομακρυσμένου ανίχνευσης παρέχεται με καλώδιο μήκους 3 μέτρων ως πρότυπο, αλλά μπορεί να επεκταθεί έως και 20 μέτρα κατ' ανώτατο όριο, εάν απαιτείται.Η δυνατότητα επέκτασης του υπόγειου θερμαντικού ανιχνευτή παρέχει μια εξαιρετικά ευέλικτη λύση αν θέλετε να εγκαταστήσετε τον θερμοστάτη υπογείου θέρμανσης σε μια απομακρυσμένη τοποθεσίαΟ ανιχνευτής καλύπτεται με ευέλικτη επίστρωση PPC που εξασφαλίζει ανθεκτικό και αδιάβροχο φινίρισμα.

Χαρακτηριστικά

Δουλεύει με ένα ευρύ φάσμα διαφορετικών θερμοστάτες
Παρακαλώ ελέγξτε τις τιμές αντίστασης του τρέχοντος αισθητήρα σας με βάση τον παρακάτω πίνακα για συμβατότητα
Το καλώδιο έχει υψηλή ακαμψία, επιτρέποντάς του να περάσει εύκολα από τον υπάρχοντα ευέλικτο αγωγό
Κατάλληλο για χρήση σε υγρές περιοχές. IP68 (όταν εγκατασταθεί σύμφωνα με τις οδηγίες του κατασκευαστή)
Καθαριστικό περίβλημα θερμοπλαστικού καουτσούκ για αισθητήρα NTC
Μέγεθος αισθητήρα: 17 mm x 5 mm

Ελέγξτε τις τιμές αντίστασης του σημερινού αισθητήρα σας με βάση τον πίνακα (Εμφανίζεται στις εικόνες).
Το μήκος του καλωδίου μπορεί να προσαρμοστεί. Μπορεί να επεκταθεί μέχρι 20 μέτρα.
Κατάλληλο για χρήση σε υγρές περιοχές - IP68 (όταν τοποθετείται σύμφωνα με τις οδηγίες του κατασκευαστή)
Δεν υπάρχει πολικότητα, απλά συνδέστε τα δύο καλώδια προς τα έξω στην έξοδο αισθητήρα στο θερμοστάτη.

Ηλεκτρικός αισθητήρας δαπέδου υπογείου θερμοκρασίας

Χρησιμοποιείται ως αισθητήρας αέρα ή δαπέδου

Αδιάβροχο

Διάμετρος 5 mm

Σύσταση εγκατάστασης

:
When installing the EcoHeatCool underfloor heating remote probe into any form of screed or solid floor construction we recommend you run the thermostat into a sleeve (tube) within the floor should the thermostat need to be replaced at a later date.

Για την επέκταση του ανιχνευτή θέρμανσης δαπέδου χρησιμοποιείται ηλεκτρικό καλώδιο ισοδύναμου μεγέθους (Σημείωση: Η μέγιστη απόσταση από τον θερμοστάτη δεν πρέπει να είναι μεγαλύτερη από 20 μέτρα).

Σημειώστε τη θέση του αγωγού στο πάτωμα. Αφαιρέστε το γύρω θερμοκάμαρο και κόψτε ένα κανάλι 12 mm πλάτος x 8 mm βάθος στο πάτωμα για να φιλοξενήσει τον αγωγό.Αυτό θα διατηρήσει το συνολικό επίπεδο του τελικού δαπέδου. Βεβαιωθείτε ότι το πάτωμα είναι καθαρό πριν από την εγκατάσταση θερμοσίφων

Τοποθεσία αισθητήρα

Το άκρο του αισθητήρα πρέπει να βρίσκεται στο πάτωμα μεταξύ των καλωδίων ή σωλήνων θέρμανσης, ώστε να μετρά τη συνήθη θερμοκρασία του πάτωματος.

Τούβλος αισθητήρα

Όλοι οι αισθητήρες Comfort Heat που είναι εγκατεστημένοι σε πλάκες, σε ελαστικά ή σε λεπτές χαλίτσες είναι εγκατεστημένοι σε σωλήνα αισθητήρα. (12 mm πλαστικό σωλήνα με καλυμμένο άκρο) Αυτό επιτρέπει τον απομακρυνόμενο αισθητήρα εάν απαιτείται,Χωρίς ανύψωση πλακιδίων δαπέδου.

Τα συστήματα κάτω από χαλί και κάτω από ξύλο δεν απαιτούν σωλήνα αισθητήρων.

Δοκιμές αισθητήρων

Χρησιμοποιώντας ένα πολυμέτρο, μετρήστε την αντίσταση μεταξύ των δύο καλωδίων σύνδεσης στο flex του αισθητήρα θερμοκρασίας δαπέδου,και να ελέγξετε με το κιτ θερμοστάτη Εγκατάσταση / Οδηγός λειτουργίας που παρέχεται με το θερμοστάτη- Ελέγξτε την αντίσταση πριν και μετά την εγκατάσταση.

Πώς ανιχνεύει ο αισθητήρας δαπέδου την θερμοκρασία για ηλεκτρική θέρμανση;

Ο πιο αποτελεσματικός τρόπος λειτουργίας και ελέγχου της Ηλεκτρικής Θέρμανσης Υπογείου είναι η χρήση ενός ελεγκτή που έχει προσαρτημένο αισθητήρα δαπέδου που βρίσκεται στο πάτωμα μεταξύ των καλωδίων θέρμανσης.Ο αισθητήρας πάτωμα θα πρέπει να βρίσκεται μέσα σε ένα κούφιο σωλήνα αγωγού που τρέχει κάτω από το πίσω μέρος του τοίχου και στην κατασκευή πάτωμα, αυτό σημαίνει ότι ο αισθητήρας μπορεί να προστατευθεί από το καλώδιο ή την κόλλα έτσι ώστε να μην προκαλείται καμία ζημιά, αλλά και να μπορεί εύκολα να αποσυρθεί και να τροφοδοτηθεί με νέο αν χρειαστεί σε μεταγενέστερη ημερομηνία.

Το καλώδιο αισθητήρα είναι καλώδιο σήματος / καμπανάκι και έχει ανιχνευτή στο τέλος του αισθητήρα που ανιχνεύει τη θερμοκρασία. By being located next top the heating cable the temperature is more reactive and less influenced by the changes in Ambient temperature meaning the system will constantly adjust itself without the need for being on for extended periods of time.

Παρόλο που ο ελεγκτής στον τοίχο μπορεί να αλλάξει για να διαβάσει την θερμοκρασία περιβάλλοντος, δεν είναι η προτιμώμενη επιλογή της Touch Underfloor Heating, καθώς μπορεί εύκολα να επηρεαστεί από τα ρεύματα, το φως του ήλιου,υψηλές θερμοκρασίες κλπ. που σημαίνει ότι το σύστημα θέρμανσης κάτω από το πάτωμα θα λειτουργεί συνεχώς ή καθόλουΗ Tocuh Underfloor Heating παρείχε τον αγωγό 10mm ως μέρος του κιτ.

Περισσότερη βοήθεια για τον θερμοστάτη μπορείτε να βρείτε εδώ.

Δοκιμή αξιοπιστίας

Αντίσταση έναντι πίνακα θερμοκρασίας

Πληροφορίες παραγγελίας

* Για ποσότητες μικρότερες από την ελάχιστη ποσότητα παραγγελίας - επικοινωνήστε μαζί μας.
