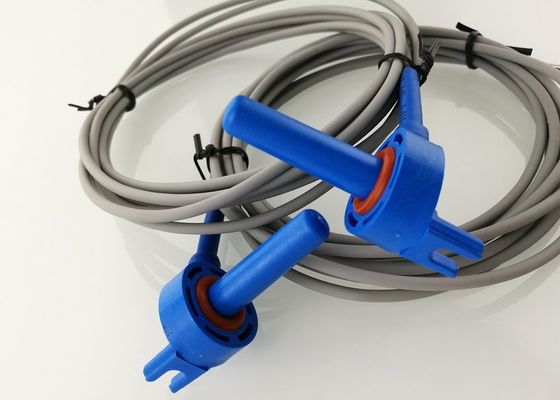

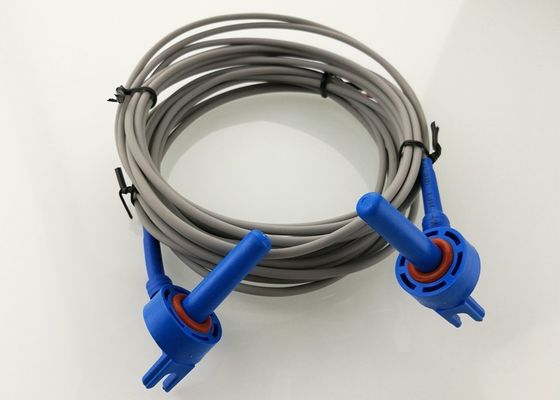

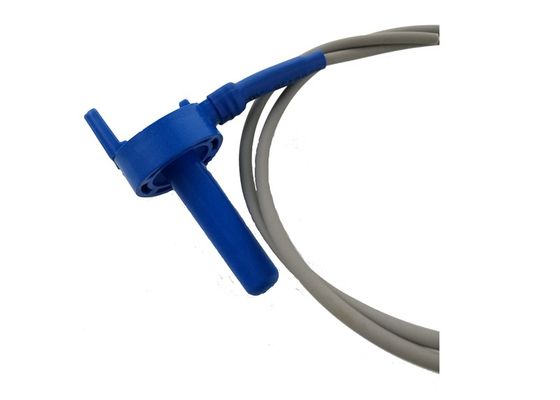

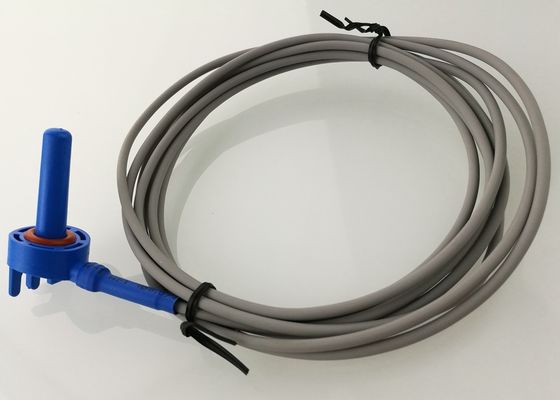

Αερο-Νερό Ηλιακό Μικρο θερμοκρασιακό αισθητήρα 10K με 10 πόδια καλώδιο Αντικατάσταση πισίνα Spa Συστήματα ελέγχου αυτοματισμού και αντλία
Περιγραφή
Αυτός ο αισθητήρας θερμοκρασίας αέρα/νερού/ηλιακής ενέργειας έχει σχεδιαστεί για χρήση με Pentair IntelliTouch, EasyTouch, SunTouch,Σύστημα αυτόματου ελέγχου πισίνας και σπα και επίσης συμβατό με Pentair MiniMax Plus πισίνα και σπα αντλία θέρμανσηςΣυμπεριλαμβάνει θερμοστάτη 10K-Ohm, καλώδιο 10 ποδιών.
Επικεφαλής του Δικαστηρίου
Κατεβάστε________
Μέγεθος (mm)
Υλικό
| ΟΧΙ |
Συστατικό |
ΥΛΗΤΙΚΑ και προδιαγραφές |
Α'ΤΥ |
ΣΗΜΕΙΩΣΗ |
| Α |
ΕΛΜΕΝΤ |
Το R25=10KΩ±1% B25/85=3977K±1% B25/100=3995±1% |
1 |
|
| β |
ΣΤΗΝ ΟΙΚΟΝΟΜΙΑ |
Κουτί από πλαστικό |
1 |
Μπλε |
| γ |
ΠΕΡΙΛΕΙΑ |
Θερμοδιαγωγικό επόξυ |
|
|
| d |
ΠΡΟΣΤΡΟΣ |
ΤΡΕ AWG24 ((0,5mm*2C) OD3,3mm
(Κόκκινο και Λευκό)
(και τα δύο άκρα απογυμνωμένα αλλά όχι κονσερβοποιημένα)
|
1 |
Γκρι |
| ε |
ΚΑΣΙΚΗ |
Επικαιροποιημένη συσκευή για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή οχημάτων με κινητήρα |
3 |
Μπλε |
Εμφάνιση
| ΟΧΙ |
Άρθρο |
Σημείωση |
Προϋποθέσεις δοκιμής |
- Μίνι. |
Κανονική αξία |
Μαξ. Μαξ. |
Μονάδα |
| Εγώ... |
Αντίσταση σε 25°C |
R25 |
Ta=25±0,05°C
ΠΤ¥0,1mw
|
9.900 |
10.000 |
10.100 |
kΩ |
| ΙΙ |
Αξία Β |
Β 25/85 |
|
3937.3 |
3977.0 |
4016.7 |
k |
| Β25/100 |
3955.05 |
3995 |
4034.95 |
| ΙΙΙ |
Συντελεστής διάσπασης |
σ |
Ta=25±0,5°C |
2.5 |
|
/ |
mw/°C |
| ΙΙ |
Σταθερή χρόνου |
τ |
Ta=25±0,5°C |
/ |
/ |
15 |
δευτερεύον |
| VI |
Αντίσταση μόνωσης |
/ |
500VDC |
100 |
/ |
/ |
MΩ |
| VII |
Αντιστέκεται στην τάση |
/ |
1500V εναλλασσόμενη |
5 |
/ |
/ |
Τμήμα 2 |
| VIII. |
Περιοχή λειτουργικής θερμοκρασίας |
/ |
/ |
-40 |
/ |
+105 |
°C |
Δοκιμή αξιοπιστίας
| ΟΧΙ |
Άρθρο |
Τεχνικές απαιτήσεις |
Προϋποθέσεις δοκιμής και μέθοδος |
| 1. |
Δοκιμή υψηλής θερμοκρασίας |
DR/R25£± 3%
DB/B£±3%
Καμία αλλαγή με τάση αντίστασης,
Δυναμικό ενσωμάτωσης.
Εμφάνιση χωρίς ζημιές.
|
105±5°C, ισχύς σε 500±24 ώρες, DC0,2mA |
| 2. |
Χαμηλή θερμοκρασία |
-40±5°C, ισχύς σε 500±24 ώρες, DC0,2mA |
| 3. |
Δοκιμή υγρασίας |
Αποθήκευση σε περιβάλλον 55±2°C, 90%-95%RH για 500±24 ώρες |
| 4. |
Δοκιμή κύκλου θερμοκρασίας |
️20°C×30min→Θερμοκρασία δωματίου.×10min→ σε νερό 100°C×30min→Θερμοκρασία δωματίου.×10min 10 κύκλοι |
| 5 |
Δοκιμή ηλεκτρισμού φορτίου |
Δύναμη DC1mA, 500 ώρες σε θερμοκρασία δωματίου και υγρασία. |
| 6 |
Δοκιμές εφόδου |
Η εφαρμογή δύναμης 2 κιλών διαρκεί 1 λεπτό. |
| 7 |
Δοκιμή πτώσης |
Ελεύθερη πτώση σε τσιμεντένιο πάτωμα από ύψος 1m, 10 κύκλους. |
| 8 |
Δοκιμή δονήσεων |
Πεδίο συχνοτήτων: 10 55 Hz Συνολικό εύρος 1,52 mm 1 κύκλος 1 λεπτό, κατεύθυνση και χρόνος στους άξονες X, Y, Z 2 ώρες ο καθένας. |
| 9 |
Δοκιμή κάμψης |
Δέσμευση 180° για το σύρμα και την εποξική ρητίνη.Πίσω και μπροστά 10 φορές |
Πλεονεκτήματα
Κρατήστε την πισίνα σας σε μια δροσερή, άνετη θερμοκρασία με το σωστό αισθητήρα!και συστήματα ελέγχου πισίνων SunTouch.
Ο μικροαισθητήρας θερμοκρασίας μπορεί να συνδέεται με σωλήνα με σφιγκτήρα για τη μέτρηση της θερμοκρασίας του νερού ή μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση της θερμοκρασίας του αέρα για χρήση ως προστασία κατά της κατάψυξης.Ο αισθητήρας θερμοκρασίας χρησιμοποιείται επίσης ως ηλιακός αισθητήρας, τοποθετείται κοντά σε ηλιακά πάνελ, για να ανιχνεύσει τις θερμοκρασίες κοντά στο πάνελ, για να καθορίσει πότε οι συνθήκες είναι κατάλληλες για να στείλει νερό στα ηλιακά πάνελ.Ο μικροαισθητήρας θερμοκρασίας περιλαμβάνει ένα καλώδιο 2 καλωδίων 10 πόδια για σύνδεση με εσωτερικά οικιακά πάνελ, ή όταν τα ηλιακά πάνελ βρίσκονται μακριά από τον ελεγκτή.
Χαρακτηριστικά
• Νερό/Αέρα/Ηλιακή ενέργεια - Το AquaLink RS παρέχει τερματικά για έως και τρεις αισθητήρες θερμοκρασίας, ειδικά για το νερό, τον αέρα και την ηλιακή ενέργεια
• 10K Ωμ θερμοστάτη
• Συμβατό με τα χειριστήρια Zodiac, Jandy και Polaris
• Συμβατότητα: συστήματα IntelliTouch, EasyTouch και SunTouch της Pentair
• Αντικατάστατα: Pentair 520272, TS5T και STS5T (κόκκινα και μαύρα καλώδια)
• Περιλαμβάνει 10K ohms NTC θερμοστάτη, 10 πόδια καλώδιο, 1 O-ring
Λειτουργία
Για χρήση ως αισθητήρας θερμοκρασίας του νερού: Εισάγετε τον αισθητήρα σε ένα μικρό άνοιγμα στον σωλήνα μεταξύ της αντλίας φίλτρου της πισίνας σας και του φίλτρου χρησιμοποιώντας ένα σφιγκτήρα σωλήνα.
Για χρήση ως αισθητήρας θερμοκρασίας αέρα: Τοποθετήστε τον αισθητήρα σε ανοιχτό αέρα έξω από το κέντρο ισχύος στη σκιά και μακριά από κλιματιστικά, κινητήρες και άλλες πηγές θερμότητας.
Για χρήση ως αισθητήρας θερμοκρασίας ηλιακής ενέργειας: Τοποθετήστε τον αισθητήρα δίπλα σε ηλιακούς συλλέκτες για μη γυαλισμένους συλλέκτες ή αναστέλλετε τον ενδιάμεσο συλλέκτη και το γυαλί για γυαλισμένους συλλέκτες.
Αντίσταση έναντι διαγράμματος θερμοκρασίας
| Πίνακας μετατροπής R-T |
| R25=10.00KΩ±1% Β25/85=3977K±1% |
| T/°C |
Rmin |
Επικαιροποίηση |
Rmax |
T/°C |
Rmin |
Επικαιροποίηση |
Rmax |
| -40 |
352.8365 |
337.2659 |
322.3502 |
-2 |
36.9010 |
36.0700 |
35.2541 |
| - 39 |
329.7864 |
315.4439 |
301.6950 |
-1 |
35.0328 |
34.2614 |
33.5037 |
| - 38 |
308.3974 |
295.1810 |
282.5028 |
0 |
33.2701 |
32.5542 |
31.8505 |
| - 37 |
288.5391 |
276.3558 |
264.6605 |
1 |
31.6065 |
30.9421 |
30.2886 |
| - 36 |
270.0923 |
258.8572 |
248.0646 |
2 |
30.0358 |
29.4192 |
28.8125 |
| - 35 |
252.9476 |
242.5831 |
232.6201 |
3 |
28.5523 |
27.9802 |
27.4169 |
| - 34 |
237.0049 |
227.4402 |
218.2397 |
4 |
27.1507 |
26.6199 |
26.0970 |
| - 33 |
222.1724 |
213.3428 |
204.8436 |
5 |
25.8260 |
25.3337 |
24.8483 |
| -32 χρόνια. |
208.3658 |
200.2120 |
192.3580 |
6 |
24.5736 |
24.1170 |
23.6666 |
| - 31 |
195.5077 |
187.9756 |
180.7156 |
7 |
23.3891 |
22.9658 |
22.5479 |
| - 30 |
183.5270 |
176.5670 |
169.8540 |
8 |
22.2685 |
21.8761 |
21.4885 |
| - 29 |
172.3586 |
165.9252 |
159.7160 |
9 |
21.2081 |
20.8444 |
20.4849 |
| - 28 |
161.9422 |
155.9939 |
150.2490 |
10 |
20.2041 |
19.8672 |
19.5340 |
| - 27 |
152.2226 |
146.7212 |
141.4044 |
11 |
19.2534 |
18.9414 |
18.6326 |
| - 26 |
143.1489 |
138.0594 |
133.1376 |
12 |
18.3529 |
18.0640 |
17.7779 |
| -25 |
134.6743 |
129.9646 |
125.4071 |
13 |
17.4995 |
17.2322 |
16.9673 |
| - 24 |
126.7556 |
122.3962 |
118.1750 |
14 |
16.6906 |
16.4434 |
16.1982 |
| -23 |
119.3529 |
115.3168 |
111.4061 |
15 |
15.9237 |
15.6951 |
15.4683 |
| - 22 χρόνια. |
112.4294 |
108.6918 |
105.0679 |
16 |
15.1963 |
14.9851 |
14.7753 |
| - 21 |
105.9514 |
102.4893 |
99.1304 |
17 |
14.5062 |
14.3111 |
14.1173 |
| -20 |
99.8874 |
96.6799 |
93.5660 |
18 |
13.8512 |
13.6713 |
13.4923 |
| -19 |
94.2086 |
91.2363 |
88.3489 |
19 |
13.2295 |
13.0636 |
12.8984 |
| - 18 χρόνια. |
88.8881 |
86.1332 |
83.4553 |
20 |
12.6391 |
12.4862 |
12.3340 |
| -17 |
83.9013 |
81.3474 |
78.8634 |
21 |
12.0784 |
11.9376 |
11.7973 |
| - 16 |
79.2252 |
76.8573 |
74.5527 |
22 |
11.5455 |
11.4161 |
11.2870 |
| -15 |
74.8386 |
72.6428 |
70.5043 |
23 |
11.0392 |
10.9203 |
10.8015 |
| -14 |
70.7220 |
68.6854 |
66.7008 |
24 |
10.5578 |
10.4487 |
10.3396 |
| -13 |
66.8571 |
64.9680 |
63.1259 |
25 |
10.1000 |
10.0000 |
9.9000 |
| -12 |
63.2271 |
61.4745 |
59.7645 |
26 |
9.6730 |
9.5731 |
9.4732 |
| - 11 |
59.8164 |
58.1903 |
56.6027 |
27 |
9.2664 |
9.1667 |
9.0671 |
| - 10 |
56.6104 |
55.1015 |
53.6274 |
28 |
8.8791 |
8.7797 |
8.6806 |
| -9 |
53.5956 |
52.1953 |
50.8265 |
29 |
8.5100 |
8.4112 |
8.3127 |
| - 8 |
50.7597 |
49.4601 |
48.1889 |
30 |
8.1583 |
8.0601 |
7.9623 |
| - 7 |
48.0908 |
46.8846 |
45.7041 |
31 |
7.8230 |
7.7256 |
7.6286 |
| -6 |
45.5783 |
44.4588 |
43.3624 |
32 |
7.5033 |
7.4067 |
7.3107 |
| - 5 |
43.2121 |
42.1730 |
41.1546 |
33 |
7.1984 |
7.1027 |
7.0077 |
| - 4 |
40.9829 |
40.0183 |
39.0725 |
34 |
6.9074 |
6.8129 |
6.7189 |
| -3 |
38.8819 |
37.9865 |
37.1081 |
35 |
6.6298 |
6.5363 |
6.4435 |
| Πίνακας μετατροπής R-T |
| R25=10.00KΩ±1% Β25/85=3977K±1% |
| T/°C |
Rmin |
Επικαιροποίηση |
Rmax |
T/°C |
Rmin |
Επικαιροποίηση |
Rmax |
| 36 |
6.3648 |
6.2725 |
6.1809 |
74 |
1.5759 |
1.5313 |
1.4878 |
| 37 |
6.1119 |
6.0207 |
5.9303 |
75 |
1.5246 |
1.4809 |
1.4384 |
| 38 |
5.8703 |
5.7804 |
5.6913 |
76 |
1.4752 |
1.4325 |
1.3909 |
| 39 |
5.6395 |
5.5509 |
5.4631 |
77 |
1.4277 |
1.3859 |
1.3452 |
| 40 |
5.4190 |
5.3317 |
5.2453 |
78 |
1.3819 |
1.3410 |
1.3012 |
| 41 |
5.2083 |
5.1223 |
5.0373 |
79 |
1.3378 |
1.2978 |
1.2589 |
| 42 |
5.0069 |
4.9223 |
4.8386 |
80 |
1.2954 |
1.2562 |
1.2181 |
| 43 |
4.8143 |
4.7311 |
4.6488 |
81 |
1.2544 |
1.2161 |
1.1789 |
| 44 |
4.6301 |
4.5483 |
4.4675 |
82 |
1.2150 |
1.1775 |
1.1411 |
| 45 |
4.4539 |
4.3735 |
4.2941 |
83 |
1.1770 |
1.1403 |
1.1047 |
| 46 |
4.2854 |
4.2064 |
4.1284 |
84 |
1.1404 |
1.1045 |
1.0696 |
| 47 |
4.1241 |
4.0465 |
3.9699 |
85 |
1.1051 |
1.0699 |
1.0358 |
| 48 |
3.9697 |
3.8935 |
3.8183 |
86 |
1.0710 |
1.0367 |
1.0033 |
| 49 |
3.8218 |
3.7470 |
3.6733 |
87 |
1.0382 |
1.0045 |
0.9719 |
| 50 |
3.6803 |
3.6069 |
3.5346 |
88 |
1.0065 |
0.9736 |
0.9417 |
| 51 |
3.5447 |
3.4726 |
3.4017 |
89 |
0.9759 |
0.9437 |
0.9125 |
| 52 |
3.4147 |
3.3441 |
3.2746 |
90 |
0.9464 |
0.9149 |
0.8844 |
| 53 |
3.2903 |
3.2210 |
3.1528 |
91 |
0.9180 |
0.8871 |
0.8573 |
| 54 |
3.1709 |
3.1030 |
3.0362 |
92 |
0.8905 |
0.8603 |
0.8311 |
| 55 |
3.0565 |
2.9900 |
2.9245 |
93 |
0.8640 |
0.8345 |
0.8059 |
| 56 |
2.9469 |
2.8816 |
2.8175 |
94 |
0.8384 |
0.8095 |
0.7815 |
| 57 |
2.8417 |
2.7777 |
2.7149 |
95 |
0.8137 |
0.7854 |
0.7580 |
| 58 |
2.7408 |
2.6781 |
2.6166 |
96 |
0.7898 |
0.7621 |
0.7353 |
| 59 |
2.6439 |
2.5826 |
2.5224 |
97 |
0.7667 |
0.7396 |
0.7134 |
| 60 |
2.5510 |
2.4909 |
2.4320 |
98 |
0.7444 |
0.7179 |
0.6923 |
| 61 |
2.4618 |
2.4030 |
2.3452 |
99 |
0.7229 |
0.6969 |
0.6718 |
| 62 |
2.3762 |
2.3185 |
2.2621 |
100 |
0.7021 |
0.6767 |
0.6521 |
| 63 |
2.2940 |
2.2375 |
2.1822 |
101 |
0.6820 |
0.6571 |
0.6331 |
| 64 |
2.2150 |
2.1597 |
2.1056 |
102 |
0.6625 |
0.6382 |
0.6146 |
| 65 |
2.1392 |
2.0850 |
2.0321 |
103 |
0.6437 |
0.6199 |
0.5969 |
| 66 |
2.0663 |
2.0133 |
1.9615 |
104 |
0.6256 |
0.6022 |
0.5797 |
| 67 |
1.9963 |
1.9444 |
1.8937 |
105 |
0.6080 |
0.5851 |
0.5630 |
| 68 |
1.9289 |
1.8782 |
1.8285 |
106 |
0.5910 |
0.5686 |
0.5470 |
| 69 |
1.8642 |
1.8145 |
1.7660 |
107 |
0.5745 |
0.5526 |
0.5315 |
| 70 |
1.8020 |
1.7533 |
1.7059 |
108 |
0.5586 |
0.5371 |
0.5164 |
| 71 |
1.7421 |
1.6945 |
1.6481 |
109 |
0.5432 |
0.5222 |
0.5019 |
| 72 |
1.6846 |
1.6380 |
1.5925 |
110 |
0.5283 |
0.5077 |
0.4879 |
| 73 |
1.6292 |
1.5836 |
1.5391 |
|
|
|
|
Οδηγός εγκατάστασης αισθητήρα θερμοκρασίας 10K για IntelliTouch EasyTouch και SunTouch
Εφαρμογή:
Αισθητήρας θερμοκρασίας που χρησιμοποιείται με τα συστήματα IntelliTouch®, EasyTouch® και SunTouchTM.
Το kit αντικατάστασης (P/N CWFB0103FC-312XSP12) περιλαμβάνει:
Ποσότητα.
1 αισθητήρας θερμοκρασίας, 10K, 10 πόδια.
1 Δαχτυλίδι O
Εγκατάσταση:
Αντικατάσταση αισθητήρα θερμοκρασίας νερού
1Βρείτε τον παλιό αισθητήρα νερού που βρίσκεται μεταξύ της αντλίας φίλτρου και του φίλτρου. Αφαιρέστε τον παλιό αισθητήρα και τοποθετήστε τη λαβή του σωλήνα πάνω από τον νέο αισθητήρα και σφίξτε απαλά γύρω από τον σωλήνα.
Προειδοποίηση: Μην σφίξετε υπερβολικά την πρίζα.
2. Τροφοδοτείτε το καλώδιο μέσω του διαμερίσματος χαμηλής τάσης του Κέντρου Φορτίου / Ενέργειας στο Πίνακα Ελέγχου. Αποσπάστε καλώδια 1/4 ίντσες. και συνδέστε τα καλώδια αισθητήρα στα τερματικά βίδα WATER.
Ηλιακός αισθητήρας θερμοκρασίας
1Για τα μη γυαλισμένα πάνελ, τοποθετήστε τον αισθητήρα δίπλα στους ηλιακούς πάνελ.
2. Τροφοδοτείτε το καλώδιο μέσω του διαμερίσματος χαμηλής τάσης του Κέντρου Φορτίου / Ενέργειας στον Πίνακα Ελέγχου. Αποσπάστε καλώδια 1/4 ίντσες. και συνδέστε τα καλώδια αισθητήρα στα τερματικά βίδες SOLAR.
Ανιχνευτής θερμοκρασίας αέρα περιβάλλοντος (προστασία από κατάψυξη)
1. Τοποθετήστε τον αισθητήρα σε ανοιχτό αέρα, σε σκιά, μακριά από κλιματιστικά.Κλειδώσεις σε υδραυλικά συστήματα με σχοινιάΒγάλτε τα καλώδια 1/4 και συνδέστε τα καλώδια αισθητήρα στα τερματικά της βίδες AIR.
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
