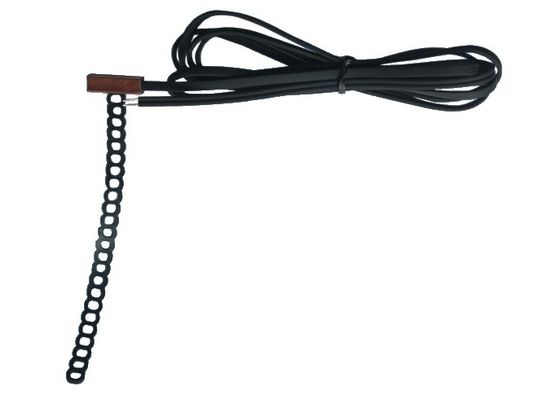

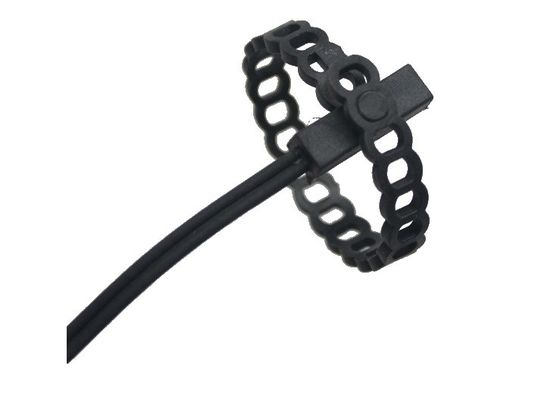

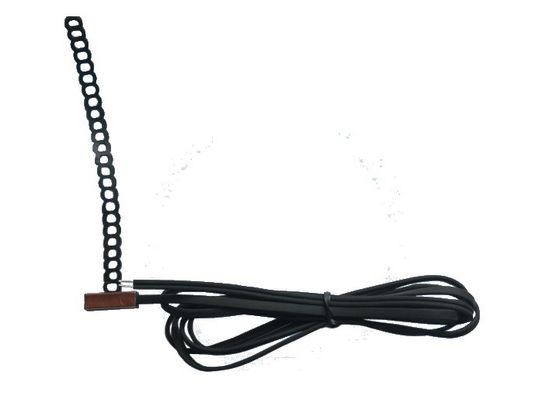

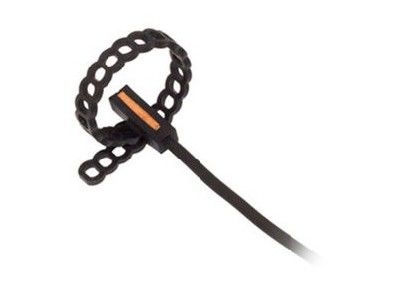

Πέρα από το φορμαρισμένο αδιάβροχο λουρί IP67 στον έλεγχο 2MT θερμοκρασίας δαχτυλιδιών TPE NTC με το σωλήνα χαλκού για την καρφιτσωτή εφαρμογή σωλήνων
Περιγραφή
Κατάλληλο για σχετικά με τους σωλήνες, με το θερμοπλαστικό λαστιχένιο σωλήνα περίπτωσης και χαλκού είναι ο καλύτερος συμβιβασμός μεταξύ του γρήγορων χρόνου απόκρισης και του βαθμού προστασίας. Άδεια του εύκολου και γρήγορου μονταρίσματος και αφαίρεση. Αυτός ο έλεγχος είναι εξατομικεύσιμος στις απαιτήσεις των πελατών.
ΤΟΜΕΙΣ ΕΦΑΡΜΟΓΗΣ
Αντλίες θερμότητας
Θέρμανση
Θερμάστρες ζεστού νερού
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΣΕΙΡΑ ΘΕΡΜΟΚΡΑΣΙΑΣ | (- 50+110) °C |
ΒΑΘΜΟΣ ΠΡΟΣΤΑΣΙΑΣ | IP67 |
ΑΙΣΘΗΤΗΡΑΣ | Ntc-ptc-pt100-PT1000 (περισσότεροι αισθητήρες είναι διαθέσιμοι κατόπιν αιτήσεως) |
ΥΛΙΚΟ ΠΕΡΙΠΤΩΣΗΣ | Λάστιχο και χαλκός Thermplastic |
ΥΛΙΚΟ ΚΑΛΩΔΙΩΝ | TPE |
ΤΕΡΜΑΤΙΚΑ | Επικασσιτερωμένος, καρφίτσες, συνδετήρες (άλλα τερματικά είναι διαθέσιμα κατόπιν αιτήσεως) |
ΧΡΟΝΟΣ ΑΠΟΚΡΙΣΗΣ | Περίπου 15 SEC (σύμφωνα με τη διαμόρφωση) |
ΧΑΡΑΚΤΗΡΙΣΜΟΣ | Λέιζερ που χαρακτηρίζει στο καλώδιο, ετικέτα (εξατομικεύσιμη κατόπιν αιτήσεως) |
ΘΕΡΜΙΚΉ ΑΝΤΊΣΤΑΣΗ NTC | R25: 10K±1%, B25/85: 3977±1% |
ΚΑΤΟΙΚΙΑ | πιάτο χαλκού 6*20mm |
ΚΑΛΩΔΙΟ ΜΟΛΥΒΔΟΥ | AWG26*2C TPE επίπεδο (τύπος Β) |
Παράγοντας διασκεδασμού | Περίπου 2 mW/C |
Αντίσταση της τάσης (SEC.) | 1500VAC 2Sec. |
Αντίσταση μόνωσης (MΩ) | 500VDC, ≧100 |
Μέγεθος (χιλ.)
5 τύποι αισθητήρων θερμοκρασίας
1. Θερμοηλεκτρικό ζεύγος: Είναι ένας τύπος αισθητήρα θερμοκρασίας, ο οποίος γίνεται με να ενώσει δύο ανόμοια μέταλλα από τη μία πλευρά. Το ενωμένο τέλος αναφέρεται ως ΚΑΥΤΗ ΣΥΝΔΕΣΗ. Το άλλο τέλος αυτών των ανόμοιων μετάλλων αναφέρεται ως ΚΡΥΟ ΤΕΛΟΣ ή ΚΡΥΑ ΣΥΝΔΕΣΗ. Η κρύα σύνδεση διαμορφώνεται πραγματικά στο τελευταίο σημείο του υλικού θερμοηλεκτρικών ζευγών. Εάν υπάρχει μια διαφορά στη θερμοκρασία μεταξύ της καυτής σύνδεσης και της κρύας σύνδεσης, μια μικρή τάση δημιουργείται. Αυτή η τάση αναφέρεται ως EMF (ηλεκτρεγερτική δύναμη) και μπορεί να μετρηθεί και να χρησιμοποιηθεί με τη σειρά για να δείξει τη θερμοκρασία.
2. Η Ε&ΤΑ είναι μια αισθαμένος συσκευή θερμοκρασίας η της οποίας αντίσταση αλλάζει με τη θερμοκρασία. Χαρακτηριστικά χτισμένο από το λευκόχρυσο, αν και οι συσκευές που γίνονται από το νικέλιο ή το χαλκό δεν είναι ασυνήθιστες, RTDs μπορεί να πάρει πολλές διαφορετικές μορφές όπως την πληγή καλωδίων, λεπτή ταινία. Για να μετρήσετε την αντίσταση πέρα από μια Ε&ΤΑ, εφαρμόστε ένα σταθερό ρεύμα, μετρήστε την προκύπτουσα τάση, και καθορίστε την αντίσταση Ε&ΤΑ. Αντίσταση εκθεμάτων RTDs η γραμμική αρκετά στις καμπύλες θερμοκρασίας πέρα από τις λειτουργούσες περιοχές τους, και οποιαδήποτε μη γραμμικότητα είναι ιδιαίτερα προβλέψιμες και επαναλαμβανόμενες. Ο πίνακας αξιολόγησης Ε&ΤΑ PT100 χρησιμοποιεί την επιφάνεια τοποθετεί την Ε&ΤΑ στη θερμοκρασία μέτρου. Το εξωτερικό 2, 3 ή 4 καλώδιο PT100 μπορεί επίσης να συνδεθεί με τη θερμοκρασία μέτρου στις απομονωμένες περιοχές. Το RTDs είναι προκατειλημμένο χρησιμοποιώντας μια σταθερή τρέχουσα πηγή. Ώστε να μειωθεί η μόνος-θερμότητα λόγω του διασκεδασμού δύναμης, το τρέχον μέγεθος είναι συγκρατημένα χαμηλό. Το κύκλωμα που παρουσιάζεται στο σχήμα είναι οι σταθερές τωρινές χρήσεις πηγής μια τάση αναφοράς, ένας ενισχυτής, και μια κρυσταλλολυχνία PNP.
3.Thermistors: Παρόμοια με την Ε&ΤΑ, η θερμική αντίσταση είναι μια αισθαμένος συσκευή θερμοκρασίας η της οποίας αντίσταση αλλάζει με τη θερμοκρασία. Οι θερμικές αντιστάσεις, εντούτοις, γίνονται από τα υλικά ημιαγωγών. Η αντίσταση καθορίζεται με τον ίδιο τρόπο με την Ε&ΤΑ, αλλά οι θερμικές αντιστάσεις εκθέτουν μια ιδιαίτερα μη γραμμική αντίσταση εναντίον της καμπύλης θερμοκρασίας. Κατά συνέπεια, στη λειτουργούσα σειρά θερμικών αντιστάσεων μπορούμε να δούμε μια μεγάλη αλλαγή αντίστασης για μια πολύ μικρή αλλαγή θερμοκρασίας. Αυτό κάνει για μια ιδιαίτερα ευαίσθητη συσκευή, ιδανική για τις εφαρμογές σύνολο-σημείου.
4.Semiconductor αισθητήρες: Είναι ταξινομημένοι στους διαφορετικούς τύπους όπως την παραγωγή τάσης, την τρέχουσα παραγωγή, την ψηφιακή παραγωγή, το πυρίτιο παραγωγής αντίστασης και τους αισθητήρες θερμοκρασίας διόδων. Οι σύγχρονοι αισθητήρες θερμοκρασίας ημιαγωγών προσφέρουν την υψηλή ακρίβεια και η υψηλή γραμμικότητα πέρα από μια λειτουργούσα σειρά περίπου 55°C στους εσωτερικούς ενισχυτές +150°C. μπορεί να ξελεπιάσει την παραγωγή στις κατάλληλες τιμές, όπως 10mV/°C. Είναι επίσης χρήσιμοι στα κυκλώματα αποζημιώσεων κρύος-συνδέσεων για τα ευρέα θερμοηλεκτρικά ζεύγη σειράς θερμοκρασίας. Μια σύνοψη απαριθμεί για αυτόν τον τύπο αισθητήρα θερμοκρασίας δίνεται κατωτέρω.
