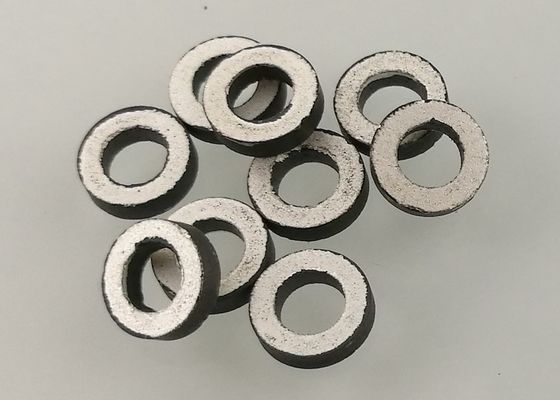

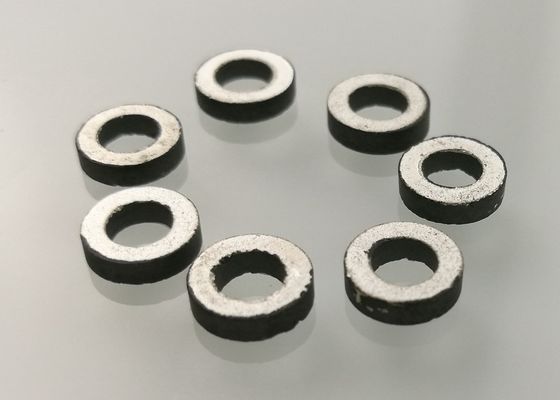

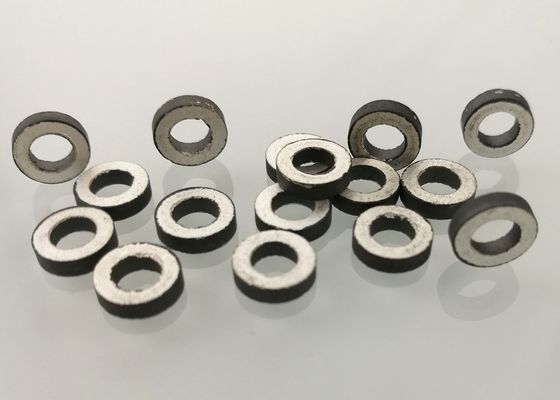

Επί παραγγελία τσιπ 516Ohm θερμικών αντιστάσεων δαχτυλιδιών NTC δίσκων MF57 χωρίς μόλυβδο για την αυτοκίνητη θερμοκρασία Senso ψυκτικού μέσου μηχανών AEC-Q200

Επί παραγγελία τσιπ 516Ohm θερμικών αντιστάσεων δαχτυλιδιών NTC δίσκων MF57 χωρίς μόλυβδο για τον αυτοκίνητο αισθητήρα θερμοκρασίας ψυκτικού μέσου μηχανών AEC-Q200

Χαρακτηριστικά γνωρίσματα & οφέλη

Πλήρως ο χωρίς μόλυβδο δίσκος
Πολλαπλάσιες επιλογές σταθερότητας θερμοκρασίας
Προσαρμοσμένες λύσεις, κανονικά στη διάσταση, θερμοκρασία, αντίσταση, ανοχή.

Υψηλή ακρίβεια.

Άριστες συνέπεια και ανταλλαξιμότητα

________________________________________________________________________Download______

Γενικό

Οι χωρίς μόλυβδο θερμικές αντιστάσεις δίσκων NTC Aolitel προσφέρουν την άριστη θερμική και ηλεκτρική σταθερότητα με το ευρύ φάσμα των τιμών αντίστασης εξατομικεύσιμων βασισμένων στις υλικές ιδιότητες και τις απαιτήσεις πελατών. Αυτά τα μέρη είναι ιδανικά για το διάφορο γενικό σκοπό και τις αυτοκίνητες εφαρμογές (AEC-Q200). Διαθέσιμος στα μεγέθη δίσκων συνήθειας και τις πολλαπλάσιες επιλογές σταθερότητας θερμοκρασίας.

Αυτός ο τύπος προϊόντος χρησιμοποιείται ευρέως στις αυτοκίνητες και καταναλωτικές εφαρμογές. Συγκεντρώνονται στους συνήθεια-ελέγχους για την αντίληψη της θερμοκρασίας των υγρών (νερό, έλαιο,…), αέρια ή επιφάνεια οποιουδήποτε άλλουδήποτε συστατικού. Η επιμετάλλωση καλύπτει εντελώς τις επιφάνειες της θερμικής αντίστασης. Οι ιδιαίτερα επίπεδες και ομαλές επιφάνειες εξασφαλίζουν μια άριστη ηλεκτρική και θερμική επαφή υπό πίεση.

Χαρακτηριστικές εφαρμογές

Θερμοκρασία sens ing και μετρώντας στο δροσερό ing σύστημα automobi LE, τη μηχανή combus tion, τη μεγαλύτερη ηλεκτρική μηχανή δύναμης, τον ελαιομετασχηματιστή κ.λπ. Επίσης εφαρμόσιμος για θερμοκρασίας σε άλλες περιπτώσεις.

Περιβαλλοντική αντίληψη, έλεγχος και αποζημίωση temperatur
Contol και έλεγχος θερμοκρασίας υγρού ή αερίου
Συνέλευση στους ελέγχους
Αυτοκίνητος (κλιματισμός, παρακολούθηση θερμοκρασίας, θερμαμένο κάθισμα, έλεγχος θερμοκρασίας πετρελαίου, άλλοι)
Πυρκαγιά που ανιχνεύει τα συστήματα
Χημική βιομηχανία

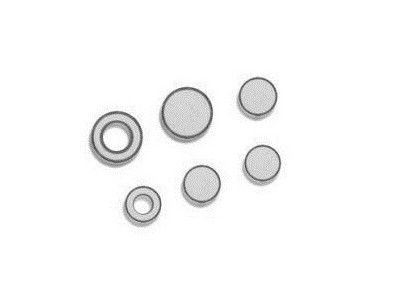

Διάσταση δομών (χιλ.)

ΣΧΕΔΙΟ ΤΗΣ ΘΕΡΜΙΚΗΣ ΑΝΤΊΣΤΑΣΗΣ

Η επιλογή των αντιστάσεων εάν η εφαρμογή είναι να μετρηθεί η θερμοκρασία γύρω από ένα καθορισμένο σημείο, μια μοναδική ονομαστική αντίσταση μπορεί να επιλεχτεί (παραδείγματος χάριν, μεταξύ των τυποποιημένων τιμών των προϊόντων σειράς ND που παρουσιάζονται στις σελίδες 20 έως 24).

Όταν πρέπει να μετρηθεί η θερμοκρασία άνω του επιλεγμένου T1 σειρών – T2, T2 – T3,…, η αντίστοιχη αντίσταση R1, R2, R3,…, πρέπει να είναι τέτοια που μπορούν να βρεθούν στο Ρ (τ) χαρακτηριστικό ενός υπάρχοντος υλικού NTC (παραδείγματος χάριν μεταξύ των τυποποιημένων υλικών το των οποίων Ρ (τ) επιδεικνύεται στις σελίδες 29 έως 33).

Οι αντιστάσεις πρέπει επίσης να είναι συμβατές με την ειδική αντίσταση του υλικού και τις διαστάσεις της θερμικής αντίστασης.

Κατάλογος Guidation σειράς

Παρατηρήσεις: Σχέδιο συνήθειας για τη διαφορετική RT καμπύλη και την τοποθετώντας διαμόρφωση διαθέσιμες

Επιλογή των ανοχών

Η ακρίβεια της μέτρησης θερμοκρασίας καθορίζει τον υπολογισμό της ανοχής στην αντίσταση: R/R = (%/°C). Τ (°C)

Παραδείγματος χάριν, το NTC NR55--3049-99, χρησιμοποιώντας το υλικό «N5» (χαρακτηριστικό Ρ (τ) που επιδεικνύεται στη σελίδα 31), απαιτεί μια ακρίβεια 1°C πέρα από τη σειρά θερμοκρασίας 110°C - 120°C.

Οι ανοχές μπορούν να υπολογιστούν: R110°C το /R110 °C = 1°C* 2.91%/°C = 2,91% R120°C το /R120 °C = 1°C* 2.76%/°C = 2,76%

*For οι συγκεκριμένες απαιτήσεις σας, παρακαλώ μας συμβουλεύονται.
