Το ανταλλακτικό ψυγείων της Samsung ξεπαγώνει τον αισθητήρα 5KOhm 3218 θερμοκρασίας μικροϋπολογιστών με τα ABS που στεγάζουν το συνδετήρα 35965-020 7x25mm
Γενικό
Σχεδιασμένο για να είναι ισοδύναμο για το ψυγείο DA32-00006W της Samsung με τη γρήγορη παράδοση και την ανταγωνιστική τιμή, το σφαιρικό παρουσιασμένο αγορά μέρος DA32-00006W είναι ακριβή και μακροχρόνια παράδοση. Η σημείωση Pls αυτό είναι ισοδύναμη με τις ίδιες αποδόσεις στη θερμική αντίσταση, το καλώδιο, το συνδετήρα κ.λπ. αλλά το μη αρχικό μέρος της Samsung.
Το ανταλλακτικό ψυγείων της Samsung ξεπαγώνει τον αισθητήρα θερμοκρασίας. Ξεπαγώστε τον αισθητήρα θερμοκρασίας ανιχνεύει τη θερμοκρασία μέσα στο ψυγείο και στέλνει τις πληροφορίες στον ηλεκτρονικό έλεγχο.
Παρακαλώ σημειώστε: Αυτό προορίζεται ως οδηγία μόνο, δεδομένου ότι άλλα στοιχεία μπορούν να προκαλέσουν τα ίδια συμπτώματα.
Αυτό το μέρος είναι επίσης γνωστό ως θερμική αντίσταση.
________________________________________________________________________
Download______
Χαρακτηριστικά γνωρίσματα
Αντίτιμο μερών DA32-00006W cOem της Samsung
Όλα τα μέρη μας που εγκρίνονται για μια κατάλληλη τακτοποίηση
Ολοκαίνουργιος στην αρχική λιανική συσκευασία
DA32-00006W ανταλλακτικό αισθητήρων θερμοκρασίας
Το αντίτιμο αριθμού μερών DA32-00006W αντικαθιστά DA32-00006B, DA32-00006C, DA32-00006D, DA32-00006L, DA32-00006M, DA32-00006U, DA32-10105R.
Εφαρμογή
Πιθανή λύση επισκευής για:
Το τμήμα ψυγείων είναι πάρα πολύ θερμό, το τμήμα ψυγείων είναι πάρα πολύ κρύο, το τμήμα ψυκτήρων είναι πάρα πολύ θερμό, το τμήμα ψυκτήρων είναι πάρα πολύ κρύο, συγκέντρωση παγετού, διαρρέοντας το νερό.
Διάσταση
Υλικό
| Αριθ. |
Υλικό όνομα |
Item/PN |
| 2-1. |
Στοιχείο |
R0=13.251KΩ±2% B0/50=3218±1% |
| 2-2. |
Κατοικία |
Φ7×25 ABS (άσπρα) |
| 2-3. |
Επίστρωμα |
Εποξικός |
| 2-4. |
Καλώδιο μολύβδου |
UL2651 AWG26# 105℃ 300V (κίτρινο) |
| 2-5. |
Τερματικό |
Συνδετήρας 35965-0200 (άσπρος/μπλε) |
Αποδόσεις
| Αριθ. |
Στοιχείο |
Σημάδι |
Όροι δοκιμής |
Ελάχιστος. |
Κανονική αξία |
Max. |
Μονάδα |
| 4-1. |
Αντίσταση σε 0℃ |
R0 |
Ta=25±0.05℃
ΠT≦0.1mw
|
13,015 |
13,251 |
13,514 |
kΩ |
| Αντίσταση σε 25℃ |
R25 |
4.95 |
5 |
5.05 |
| 4-2. |
Αξία Β |
B0/50 |
|
3185.82 |
3218.0 |
3250.18 |
Κ |
| 4-3. |
Παράγοντας διασκεδασμού |
σ |
Ta=25±0.5℃ |
≦3.0 |
mW/℃ |
| 4-4. |
Χρονική σταθερά |
τ |
Ta=25±0.5℃ |
≧2 |
SEC |
| 4-5. |
Λειτουργία temp.range |
/ |
/ |
-40 |
/ |
+80 |
℃ |
| 4-6 |
Αντίσταση μόνωσης |
/ |
500V συνεχές ρεύμα |
>100 |
MΩ |
| 4-7. |
Αντισταθείτε τη δοκιμή τάσης |
/ |
1000V εναλλασσόμενο ρεύμα, 1mA, 1min |
Καμία ανωμαλία |
SEC |

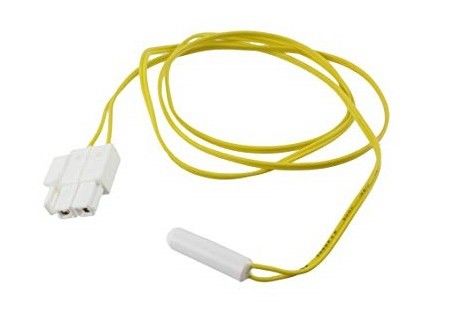

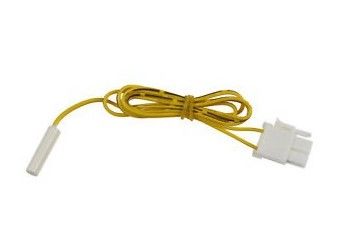

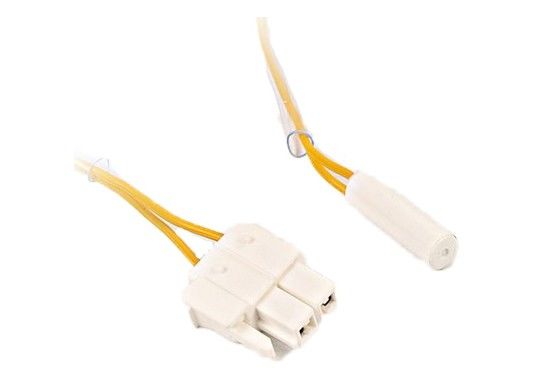

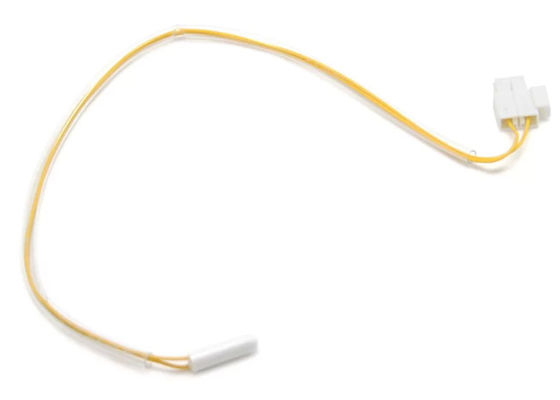

Πραγματικές φωτογραφίες προϊόντων
Αντίσταση εναντίον του διαγράμματος θερμοκρασίας
| R-T ΠΊΝΑΚΑΣ ΜΕΤΑΤΡΟΠΉΣ |
| R0=13.251KΩ±2% B0/50=3218±1% |
| T/℃ |
Rmin |
Rcen |
Rmax |
T/℃ |
Rmin |
Rcen |
Rmax |
| -40 |
85,953 |
89,360 |
92,894 |
-2 |
14,122 |
14,416 |
14,715 |
| -39 |
81,456 |
84,640 |
87,939 |
-1 |
13,543 |
13,819 |
14,100 |
| -38 |
77,225 |
80,200 |
83,281 |
0 |
13,015 |
13,251 |
13,514 |
| -37 |
73,241 |
76,022 |
78,901 |
1 |
12,464 |
12,708 |
12,956 |
| -36 |
69,489 |
72,089 |
74,779 |
2 |
11,962 |
12,191 |
12,424 |
| -35 |
65,954 |
68,386 |
70,900 |
3 |
11,483 |
11,698 |
11,916 |
| -34 |
62,621 |
64,896 |
67,247 |
4 |
11,026 |
11,228 |
11,432 |
| -33 |
59,479 |
61,608 |
63,806 |
5 |
10,590 |
10,779 |
10,971 |
| -32 |
56,514 |
58,507 |
60,563 |
6 |
10,173 |
10,351 |
10,531 |
| -31 |
53,716 |
55,581 |
57,506 |
7 |
9,775 |
9,942 |
10,110 |
| -30 |
51,075 |
52,821 |
54,622 |
8 |
9,395 |
9,551 |
9,709 |
| -29 |
48,580 |
50,215 |
51,901 |
9 |
9,031 |
9,178 |
9,326 |
| -28 |
46,222 |
47,755 |
49,333 |
10 |
8,687 |
8,824 |
8,963 |
| -27 |
43,994 |
45,430 |
46,908 |
11 |
8,352 |
8,481 |
8,611 |
| -26 |
41,887 |
43,233 |
44,617 |
12 |
8,034 |
8,155 |
8,277 |
| -25 |
39,894 |
41,156 |
42,453 |
13 |
7,730 |
7,844 |
7,958 |
| -24 |
38,008 |
39,191 |
40,406 |
14 |
7,440 |
7,546 |
7,653 |
| -23 |
36,223 |
37,332 |
38,471 |
15 |
7,161 |
7,261 |
7,361 |
| -22 |
34,533 |
35,573 |
36,641 |
16 |
6,895 |
6,988 |
7,082 |
| -21 |
32,932 |
33,908 |
34,908 |
17 |
6,640 |
6,727 |
6,815 |
| -20 |
31,415 |
32,330 |
33,269 |
18 |
6,396 |
6,477 |
6,559 |
| -19 |
29,977 |
30,836 |
31,716 |
19 |
6,162 |
6,238 |
6,315 |
| -18 |
28,613 |
29,419 |
30,245 |
20 |
5,938 |
6,009 |
6,080 |
| -17 |
27,320 |
28,076 |
28,851 |
21 |
5,723 |
5,790 |
5,856 |
| -16 |
26,093 |
26,803 |
27,529 |
22 |
5,518 |
5,579 |
5,641 |
| -15 |
24,928 |
25,595 |
26,276 |
23 |
5,320 |
5,378 |
5,436 |
| -14 |
23,822 |
24,448 |
25,088 |
24 |
5,131 |
5,185 |
5,238 |
| -13 |
22,772 |
23,360 |
23,960 |
25 |
4,950 |
5,000 |
5,050 |
| -12 |
21,774 |
22,326 |
22,889 |
26 |
4,772 |
4,822 |
4,872 |
| -11 |
20,826 |
21,344 |
21,873 |
27 |
4,602 |
4,651 |
4,701 |
| -10 |
19,925 |
20,411 |
20,908 |
28 |
4,438 |
4,488 |
4,538 |
| -9 |
19,068 |
19,525 |
19,990 |
29 |
4,282 |
4,331 |
4,381 |
| -8 |
18,253 |
18,682 |
19,119 |
30 |
4,131 |
4,180 |
4,230 |
| -7 |
17,477 |
17,880 |
18,290 |
31 |
3,987 |
4,036 |
4,085 |
| -6 |
16,739 |
17,117 |
17,502 |
32 |
3,848 |
3,897 |
3,946 |
| -5 |
16,036 |
16,391 |
16,753 |
33 |
3,715 |
3,764 |
3,812 |
| -4 |
15,367 |
15,701 |
16,040 |
34 |
3,588 |
3,636 |
3,684 |
| -3 |
14,729 |
15,043 |
15,361 |
35 |
3,465 |
3,512 |
3,560 |
| R-T ΠΊΝΑΚΑΣ ΜΕΤΑΤΡΟΠΉΣ |
| R0=13.251KΩ±2% B0/50=3218±1% |
| T/℃ |
Rmin |
Rcen |
Rmax |
T/℃ |
Rmin |
Rcen |
Rmax |
| 36 |
3,347 |
3,394 |
3,441 |
74 |
1,019 |
1,045 |
1,072 |
| 37 |
3,234 |
3,280 |
3,327 |
75 |
0,990 |
1,016 |
1,043 |
| 38 |
3,125 |
3,171 |
3,217 |
76 |
0,963 |
0,988 |
1,014 |
| 39 |
3,021 |
3,066 |
3,112 |
77 |
0,936 |
0,961 |
0,987 |
| 40 |
2,920 |
2,965 |
3,010 |
78 |
0,910 |
0,935 |
0,960 |
| 41 |
2,823 |
2,868 |
2,912 |
79 |
0,885 |
0,910 |
0,934 |
| 42 |
2,730 |
2,774 |
2,818 |
80 |
0,861 |
0,885 |
0,909 |
| 43 |
2,641 |
2,684 |
2,728 |
81 |
0,838 |
0,861 |
0,885 |
| 44 |
2,555 |
2,597 |
2,641 |
82 |
0,815 |
0,838 |
0,862 |
| 45 |
2,472 |
2,514 |
2,557 |
83 |
0,793 |
0,816 |
0,839 |
| 46 |
2,392 |
2,433 |
2,476 |
84 |
0,772 |
0,794 |
0,817 |
| 47 |
2,315 |
2,356 |
2,398 |
85 |
0,751 |
0,773 |
0,796 |
| 48 |
2,241 |
2,282 |
2,323 |
86 |
0,731 |
0,753 |
0,775 |
| 49 |
2,170 |
2,210 |
2,250 |
87 |
0,712 |
0,733 |
0,755 |
| 50 |
2,100 |
2,140 |
2,180 |
88 |
0,693 |
0,714 |
0,736 |
| 51 |
2,035 |
2,074 |
2,113 |
89 |
0,675 |
0,696 |
0,717 |
| 52 |
1,971 |
2,010 |
2,048 |
90 |
0,658 |
0,678 |
0,698 |
| 53 |
1,910 |
1,948 |
1,986 |
91 |
0,641 |
0,660 |
0,681 |
| 54 |
1,851 |
1,888 |
1,925 |
92 |
0,624 |
0,644 |
0,664 |
| 55 |
1,794 |
1,830 |
1,867 |
93 |
0,608 |
0,627 |
0,647 |
| 56 |
1,739 |
1,775 |
1,811 |
94 |
0,593 |
0,611 |
0,631 |
| 57 |
1,686 |
1,721 |
1,757 |
95 |
0,578 |
0,596 |
0,615 |
| 58 |
1,635 |
1,669 |
1,705 |
96 |
0,563 |
0,581 |
0,600 |
| 59 |
1,585 |
1,619 |
1,654 |
97 |
0,549 |
0,567 |
0,585 |
| 60 |
1,537 |
1,571 |
1,605 |
98 |
0,535 |
0,553 |
0,570 |
| 61 |
1,491 |
1,525 |
1,558 |
99 |
0,522 |
0,539 |
0,557 |
| 62 |
1,447 |
1,480 |
1,513 |
100 |
0,509 |
0,526 |
0,543 |
| 63 |
1,404 |
1,436 |
1,469 |
101 |
0,496 |
0,513 |
0,530 |
| 64 |
1,363 |
1,394 |
1,426 |
102 |
0,484 |
0,500 |
0,517 |
| 65 |
1,323 |
1,354 |
1,385 |
103 |
0,472 |
0,488 |
0,505 |
| 66 |
1,284 |
1,315 |
1,346 |
104 |
0,461 |
0,476 |
0,493 |
| 67 |
1,247 |
1,277 |
1,307 |
105 |
0,449 |
0,465 |
0,481 |
| 68 |
1,211 |
1,240 |
1,270 |
106 |
0,439 |
0,454 |
0,469 |
| 69 |
1,176 |
1,205 |
1,234 |
107 |
0,428 |
0,443 |
0,458 |
| 70 |
1,142 |
1,171 |
1,200 |
108 |
0,418 |
0,432 |
0,448 |
| 71 |
1,110 |
1,138 |
1,166 |
109 |
0,408 |
0,422 |
0,437 |
| 72 |
1,078 |
1,106 |
1,134 |
110 |
0,398 |
0,412 |
0,427 |
| 73 |
1,048 |
1,075 |
1,103 |
|
|
|
|
Πώς να αντικαταστήσει έναν Defrost αισθητήρα σε ένα δίπλα-δίπλα ψυγείο
Αυτός ο οδηγός επισκευής ψυγείων δίνει τις βαθμιαίες οδηγίες για την αντικατάσταση ξεπαγώνει τον αισθητήρα σε ένα δίπλα-δίπλα ψυγείο. Ξεπαγώστε αισθητήρας-επίσης αποκαλούμενος ξεπαγώνει bi-metal θερμοστάτης-κλείνει μακριά ξεπαγώνει τη θερμάστρα εάν η θερμάστρα ζεσταίνεται αρκετά να βλάψει τον εξατμιστήρα. Εάν ξεπαγώστε ο αισθητήρας αποτυγχάνει, το στοιχείο θέρμανσης δεν ανοίγει, και ο παγετός ενισχύει στον εξατμιστήρα με συνέπεια τις θερμές θερμοκρασίες στο ψυγείο. Εάν σας ξεπαγώστε ο αισθητήρας είναι ελαττωματικός, το αντικαθιστά με το κατασκευαστής-εγκεκριμένο μέρος αντικατάστασης.
Χρόνος που απαιτείται: Λιγότερο από 45 λεπτά.
Δυσκολία επισκευής: 3
Μέρη που απαιτούνται: Ξεπαγώστε τον αισθητήρα, δεσμοί καλωδίων, στεγανωτική ουσία σιλικόνης, καρύδια καλωδίων
Μέρη που απαιτούνται: Ξεπαγώστε τον αισθητήρα. Το καλώδιο δένει, στεγανωτική ουσία σιλικόνης, καρύδια καλωδίων
Προτού να αρχίσετε
Η εργασία ένδυσης φορά γάντια για να προστατεύσει τα χέρια σας. Ακίνδυνα αποθηκεύστε οποιαδήποτε τρόφιμα που θα μπορούσαν να επιδεινωθούν ενώ το ψυγείο αποκλείεται.
Οδηγίες
Προειδοποίηση: Οι επισκευές επιχείρησης στις συσκευές μπορούν να είναι επικίνδυνες. Χρησιμοποιήστε τα κατάλληλους εργαλεία και τον εξοπλισμό ασφάλειας που σημειώνεται στον οδηγό και ακολουθήστε όλες τις οδηγίες. Μην προχωρήστε έως ότου είστε βέβαιοι ότι καταλαβαίνετε όλα τα βήματα και είστε σε θέση την επισκευή. Μερικές επισκευές πρέπει μόνο να εκτελεσθούν από έναν καταρτισμένο τεχνικό.
Βήμα 1: Αποσυνδέστε τη ηλεκτρική δύναμη
Αποσυνδέστε το ψυγείο ή αποκλείστε το διακόπτη για το ψυγείο.
Βήμα 2: Αφαιρέστε τις υποστηρίξεις ραφιών από τον ψυκτήρα
Αφαιρέστε τα ράφια και τα καλάθια από το διαμέρισμα ψυκτήρων. Αφαιρέστε τις βίδες από τις υποστηρίξεις ραφιών στο σωστό εσωτερικό τοίχο του ψυκτήρα και τραβήξτε τις υποστηρίξεις έξω.
Άκρη: Εάν είναι απαραίτητο, αναφερθείτε στο εγχειρίδιο του ιδιοκτήτη σας για την καθοδήγηση στην αφαίρεση των καλαθιών και των ραφιών από τον ψυκτήρα.
Αφαιρέστε τα ράφια και τα καλάθια.
Αφαιρέστε τις υποστηρίξεις ραφιών δεξιά πλευρών.
Βήμα 3: Αφαιρέστε την πίσω επιτροπή
Αφαιρέστε τις να τοποθετήσει βίδες που εξασφαλίζουν την εσωτερική πίσω επιτροπή του ψυκτήρα. Τραβήξτε το κατώτατο σημείο της επιτροπής εξωτερικά ελαφρώς για να το απελευθερώσετε.
Αφαιρέστε τις πίσω βίδες επιτροπής.
Αφαιρέστε την πίσω επιτροπή.
Βήμα 4: Το Unclamp ξεπαγώνει τον αισθητήρα από τον εξατμιστήρα
Σημειώστε ότι ο προσδιορισμός θέσης ξεπαγώνει τον αισθητήρα. Απελευθερώστε το συνδετήρα μετάλλων που κρατά ότι ξεπαγώστε τον αισθητήρα στη γραμμή ψυκτικών ουσιών που βρίσκεται επάνω από τον εξατμιστήρα.
Άκρη: Πάρτε μια ψηφιακή φωτογραφία ξεπαγώνει τον αισθητήρα για να σας βοηθήσει να τοποθετήσετε την αντικατάσταση σωστά.
Απελευθερώστε το συνδετήρα που εξασφαλίζει ότι ξεπαγώστε τον αισθητήρα στη γραμμή ψυκτικών ουσιών.
Βήμα 5: Αφαιρέστε ξεπαγώνει τον αισθητήρα
Κόψτε τα καφετιά και ρόδινα καλώδια κοντά ξεπαγώνει τον αισθητήρα και τραβά ξεπαγώνει τον αισθητήρα από τον ψυκτήρα.
Βήμα 6: Εγκαταστήστε το νέο ξεπαγώνει τον αισθητήρα
Χρησιμοποιήστε stripper καλωδίων για να αφαιρέσετε τη μόνωση από τις άκρες του ρόδινου καλωδίου και του καφετιού καλωδίου στο νέο αισθητήρα. Λουρίδα οι άκρες του ρόδινου καλωδίου και του καφετιού καλωδίου στο λουρί επάνω από τον εξατμιστήρα. Καρύδια καλωδίων χρήσης για να συνδέσει τα καλώδια ταιριάσματος.
Για να κρατήσετε τη σύνδεση ξηρά, συμπιέστε τη στεγανωτική ουσία σιλικόνης στις ανοικτές άκρες των καρυδιών καλωδίων.
Βήμα 7: Ψαλιδίστε ξεπαγώνει τον αισθητήρα επάνω στη γραμμή ψυκτικών ουσιών
Ψαλιδίστε το νέο ξεπαγώνει τον αισθητήρα επάνω στη γραμμή ψυκτικών ουσιών επάνω από τον εξατμιστήρα. Θέση αυτό με τον ίδιο τρόπο όπως ο αρχικός ξεπαγώνει τον αισθητήρα.
Χωρίς διατάραξη της στεγανωτικής ουσίας στα καρύδια καλωδίων, ωθήστε τα καλώδια επάνω από τον εξατμιστήρα. Χρησιμοποιήστε έναν δεσμό καλωδίων για να στερεώσετε τα καλώδια σε άλλα καλώδια στο λουρί για να τους κρατήσει από τη μέση.
Βήμα 8: Επανατοποθετήστε την πίσω επιτροπή
Επανατοποθετήστε την πίσω επιτροπή και αντικαταστήστε τις να τοποθετήσει βίδες. Πέρα από τη σκλήρυνση οι βίδες μπορούν να ραγίσουν το σκάφος της γραμμής ψυκτήρων ή τις να τοποθετήσουν ράγες. Περιστραφείτε τις βίδες έως ότου σταματούν και έπειτα άνετος αυτές επάνω με μια τελική συστροφή. Επανατοποθετήστε τα καλάθια και τα ράφια.
Βήμα 9: Αποκαταστήστε τη ηλεκτρική δύναμη
Το βούλωμα στο ψυγείο ή ανοίγει το διακόπτη σπιτιών για να αποκαταστήσει τη δύναμη.
