Να τοποθετήσει επιφάνειας βίδα Lug NTC δαχτυλιδιών συνελεύσεων ελέγχων στους τελικούς αισθητήρες 100KOhm 3950 θερμοκρασίας μικροϋπολογιστών θερμικών αντιστάσεων

Να τοποθετήσει επιφάνειας βίδα Lug NTC δαχτυλιδιών συνελεύσεων ελέγχων στους τελικούς αισθητήρες 100KOhm 3950 θερμοκρασίας μικροϋπολογιστών θερμικών αντιστάσεων

Χαρακτηριστικά γνωρίσματα

θερμική αντίσταση 10kΩ NTC ως πρότυπα

1% ακρίβεια

M4 & lug δαχτυλιδιών M6 τερματικά

εύκαμπτος μόλυβδος 1 μέτρου PFA

Χαμηλός-θερμικός-κλίση (< 0="">

Ευρεία σειρά θερμοκρασίας από -55°C σε +125°C

Οι τιμές αντίστασης σε 25°C κυμαίνονται από 4,7 KΩ ως 100 KΩ με τις ανοχές τόσο χαμηλές όπως ±1%

________________________________________________________________________Download______

Διάσταση (χιλ.)

Ηλεκτρικές αποδόσεις

Γενικό

Οι συνελεύσεις ελέγχων θερμικών αντιστάσεων NTC μας κατασκευάζονται από ένα ειδικά διατυπωμένο κεραμικό υλικό μεταλλικών οξειδίων που είναι εξαιρετικά ακριβές υπό την έννοια της θερμοκρασίας. Διαθέσιμος σε ποικίλες κατοικίες με τις ικανότητες σχεδίου συνήθειας.

Ένας αισθητήρας θερμοκρασίας θερμικών αντιστάσεων ακρίβειας NTC με τελικό lug δαχτυλιδιών και εύκαμπτο καλώδιο μολύβδου για τις τοποθετώντας εφαρμογές επιφάνειας. Αυτή η σειρά των αισθητήρων θερμοκρασίας γίνεται με καλυμμένα τα κασσίτερος lug δαχτυλιδιών χαλκού τερματικά για το εύκολο και ασφαλές μοντάρισμα επιφάνειας, διαθέσιμος ως πρότυπα για τη χρήση με M4 & M6 στερεώνει. Έχει τη γρήγορη απάντηση και ένα ανταλλάξιμο στοιχείο θερμικών αντιστάσεων 10k με την άριστες μακροπρόθεσμες σταθερότητα και την ακρίβεια. Αυτοί οι αισθητήρες θερμοκρασίας μπορούν να υποδηλωθούν κατασκευασμένος με πολλές επιλογές για τα τελικά μεγέθη, τα καλώδια μολύβδου και τα στοιχεία θερμικών αντιστάσεων επίσης διαθέσιμα σε 2.252k, 5k, 30k, 50k & 100kΩ

Οφέλη

Lug δαχτυλιδιών τα τερματικά επιτρέπουν το εύκολο και ασφαλές μοντάρισμα επιφάνειας
Απολύτως εξατομικεύσιμος προσφέρετε ποικίλους κατοικίες και μετρητές καλωδίων μολύβδου
Γρήγοροι χρόνοι απόκρισης
Παρέχετε μια αντικατάσταση υψηλός-σταθερότητας για τα θερμοηλεκτρικά ζεύγη PT100 δοκιμάστε την ελάχιστη κλίση από τις αρχικές ηλεκτρικές τιμές τους

Η θερμική χρονική σταθερά μπορεί να είναι 5 δευτερόλεπτα

Ηλεκτρική εκτίμηση τάσης μόνωσης 1500 VAC (1 δεύτερος)

AEC-Q200 προσόντα

Προσαρμογή διαθέσιμη κατόπιν αιτήματος

Εφαρμογή

Ηλεκτρικοί κινητήρες

Συστήματα HVAC

Παραγωγή όγκου cOem

Θερμική διαχείριση πακέτων μπαταριών
Θερμική διαχείριση Heatsink
Παροχή ηλεκτρικού ρεύματος και μετατροπή
Αυτοκίνητα συστήματα
Βιομηχανικά συστήματα
Συστήματα δοκιμής και μέτρησης
Εσωτερικές συσκευές

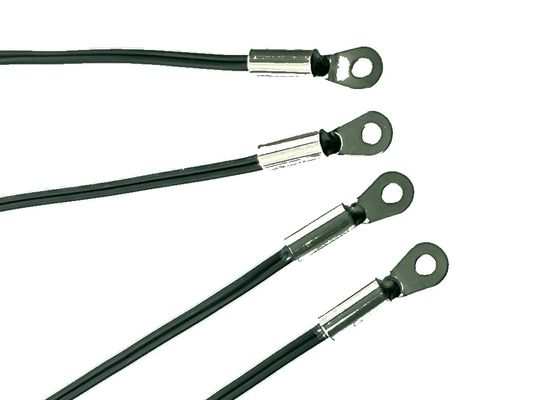

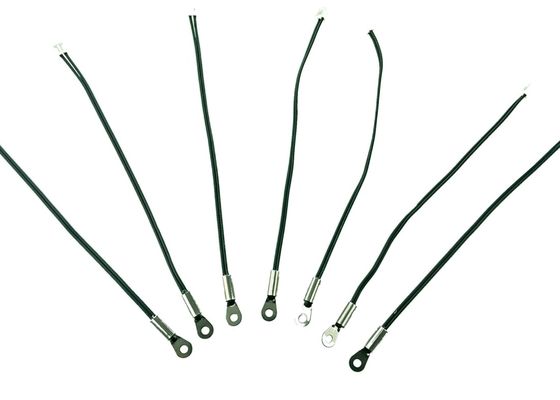

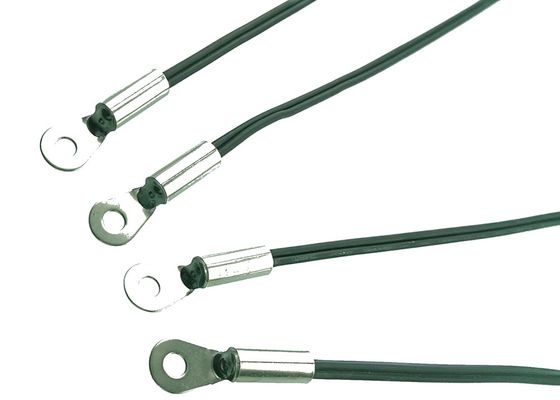

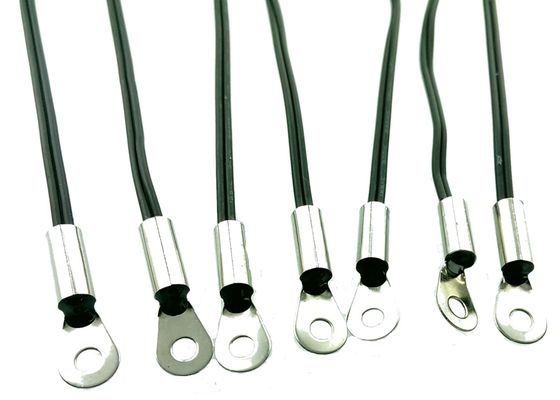

Πραγματικές φωτογραφίες προϊόντων

Εκτιμήσεις εφαρμογής

Α. μέγεθος εναντίον της απόδοσης

Β. η θερμική αδράνεια του αντικειμένου μέτρησης για την ακριβή μέτρηση αυτό είναι απαραίτητη για να εξασφαλίσει ότι το αντικείμενο μέτρησης δεν μπορεί να δοκιμάσει μια αλλαγή θερμοκρασίας γρηγορότερα έπειτα που ο αισθητήρας μπορεί να το καταγράψει.

Γ. Βέλτιστος ο προσδιορισμός θέσης του λειτουργικού συστατικού του δαχτυλίδι-τελικού αισθητήρα είναι η θερμική αντίσταση που τοποθετείται μέσα στο βαρέλι. Για τη μέγιστη ακρίβεια μέτρησης και τη γρηγορότερη απάντηση, το βαρέλι πρέπει να κάνει τη θερμική επαφή με την επιφάνεια μέτρησης.

Δ. η γενική σημείωση 1 για τις εφαρμογές όπου εξαιρετικά η γρήγορες ανταπόκριση και η ακρίβεια της μέτρησης απαιτούνται, ένας τελικός αισθητήρας δαχτυλιδιών δεν είναι κατάλληλη, για αυτές τις περιπτώσεις η αναφορά πρέπει να γίνει στη σειρά jc-φ αισθητήρων (συνδετήρες σωλήνων). Παρακαλώ ελάτε σε επαφή με προηγμένη τη Amphenol εφαρμοσμένη μηχανική αισθητήρων για περισσότερες πληροφορίες για αυτούς τους αισθητήρες τύπων JC. Ε. η γενική σημείωση 2 τελικοί αισθητήρες δαχτυλιδιών δεν σχεδιάζεται για να χρησιμοποιηθεί όπου θα βυθιστούν σε ένα ρευστό, είτε νερό είτε έλαιο που βασίζεται.

Πιθανές εφαρμογές

Το ηλεκτρικό όχημα και η υβριδική ηλεκτρική μπαταρία οχημάτων συσκευάζουν τις εφαρμογές για την ασφαλή και βέλτιστη λειτουργία

Γενικός φραγμός μηχανών, εφαρμογές κεφαλιών κυλίνδρων, κ.λπ.	Διαχείριση δύναμης: Μετασχηματιστές, κιβώτια θρυαλλίδων, αναστροφείς, μεταστρέφοντας συσκευές, κ.λπ.
	Διαχείριση δύναμης: Μετασχηματιστές, κιβώτια θρυαλλίδων, αναστροφείς, μεταστρέφοντας συσκευές, κ.λπ.
