Αρχική Σελίδα /Προϊόντα/Θερμική αντίσταση NTC/Επί παραγγελία εποξικός-τοποθετημένη σε κάψα θερμική αντίσταση 2.7KOhm 3977K 1% 500mW NTC για τον αισθητήρα 2.1-2.7KOhm θερμοκρασίας ψυκτικού μέσου σε 20C

Επί παραγγελία εποξικός-τοποθετημένη σε κάψα θερμική αντίσταση 2.7KOhm 3977K 1% 500mW NTC για τον αισθητήρα 2.1-2.7KOhm θερμοκρασίας ψυκτικού μέσου σε 20C

1000 τεμάχια
MOQ
Διαπραγματεύσιμα
τιμή
Επί παραγγελία εποξικός-τοποθετημένη σε κάψα θερμική αντίσταση 2.7KOhm 3977K 1% 500mW NTC για τον αισθητήρα 2.1-2.7KOhm θερμοκρασίας ψυκτικού μέσου σε 20C
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Τύπος αισθητήρα: Θερμοστήρας NTC
Βουνό: Μέσα από την τρύπα
Αριθμός πινών: 2
Ακριβότητα: 1%
Μέγιστη θερμοκρασία λειτουργίας: 105C
Μέγιστη διάσπαση ισχύος: 500mW
Min Θερμοκρασία λειτουργίας: -40C
Διάμετρος κεφαλής: Μέγιστο 4mm
Διάμετρο της κεφαλής: Max.5mm
Διάστημα καλωδίου: 30 χιλιοστά
Επισημαίνω:

αρνητική θερμική αντίσταση συντελεστή θερμοκρασίας

,

ntc θερμική αντίσταση υψηλής θερμοκρασίας
Βασικές πληροφορίες
Μάρκα: Aolittel
Αριθμό μοντέλου: CWFD0272FC-35X
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Όγκος, 500pcs/Bag
Χρόνος παράδοσης: 2-4 εβδομάδες
Όροι πληρωμής: Μ / Τ, Western Union
Δυνατότητα προσφοράς: 1.000.000 τεμάχια ανά μήνα
Περιγραφή προϊόντων

Επεξεργασμένος με ενσωματωμένο επωξικό θερμοστάτη NTC 2.7KOhm 3977K 1% 500mW Για αισθητήρα θερμοκρασίας ψυκτικού 2.1-2.7KOhm Σε 20C

Εφαρμογές


Μέτρηση, ανίχνευση και έλεγχος θερμοκρασίας, αντιστάθμιση θερμοκρασίας στον βιομηχανικό και καταναλωτικό τομέα
Ηλεκτρονικά.

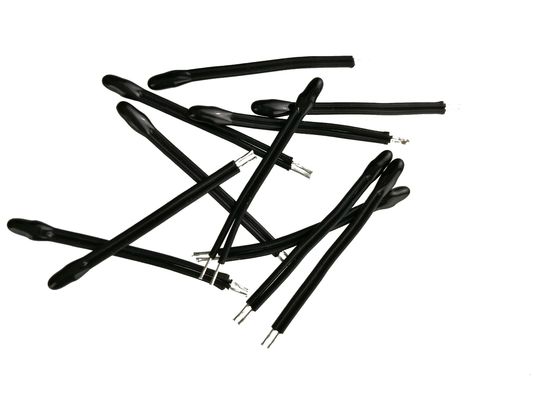

Επικεφαλής του Διοικητικού ΣυνεδρίουΕπί παραγγελία εποξικός-τοποθετημένη σε κάψα θερμική αντίσταση 2.7KOhm 3977K 1% 500mW NTC για τον αισθητήρα 2.1-2.7KOhm θερμοκρασίας ψυκτικού μέσου σε 20C 0 Κατεβάστε________

Περιγραφή

Αυτοί οι θερμοστάτες έχουν αρνητικό συντελεστή θερμοκρασίας.
Η συσκευή αποτελείται από ένα τσιπ με δύο στερεά καλώδια που έχουν επικάλυψη με χαλκό και κασσίτερο.

Χαρακτηριστικά

• Ακριβότητα σε ευρύ φάσμα θερμοκρασιών
• Υψηλή σταθερότητα σε μακρά διάρκεια ζωής
• Εξαιρετική αναλογία τιμής/αποτελέσματος

• Ευρύ φάσμα αντίστασης
• Αποδοτική από πλευράς κόστους
• Κουτιά από χαλκό

Εγκατάσταση


Με την συγκόλληση σε οποιαδήποτε θέση.
Δεν προορίζεται για χρήση σε δοχεία.

Μέγεθος (mm)

Επί παραγγελία εποξικός-τοποθετημένη σε κάψα θερμική αντίσταση 2.7KOhm 3977K 1% 500mW NTC για τον αισθητήρα 2.1-2.7KOhm θερμοκρασίας ψυκτικού μέσου σε 20C 1

ΟΧΙ Ονομασία του υλικού Άρθρο/PN
α. Στοιχείο Το R25=2,7KΩ±1% B25/85=3977K±1%
β. Επιχρισμός Εποξυδερμίδιο (μαύρο)
γ. Σημείωση: UL1332 AWG28 * 2C (μαύρο)
Ηλεκτρικές επιδόσεις
ΟΧΙ Άρθρο Σημείωση Προϋποθέσεις δοκιμής - Μίνι. Κανονική αξία Μαξ. Μαξ. Μονάδα
1. Αντίσταση σε 25°C R25

Ta=25±0,05°C

ΠΤ¥0,1mw

 2.673 2.7 2.727 kΩ
2. Αξία Β Β 25/85 3937 3977 4016 k
3. Συντελεστής διάσπασης σ Ta=25±0,5°C 2.5 / mw/°C
4. Σταθερή χρόνου τ Ta=25±0,5°C / / 20 δευτερεύον
5. Αντίσταση μόνωσης / 500VDC 100 / / MΩ
6. Αντιστέκεται στην τάση / 1500V AC (3mA) 5 / / Τμήμα 2
7. Περιοχή λειτουργικής θερμοκρασίας / / -40 / +105 °C

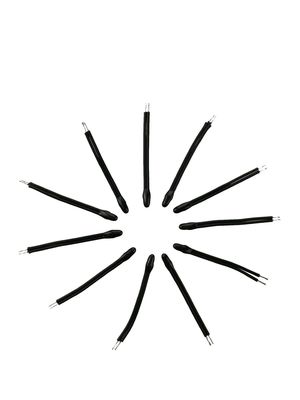

Λεπτομερείς φωτογραφίες
Επί παραγγελία εποξικός-τοποθετημένη σε κάψα θερμική αντίσταση 2.7KOhm 3977K 1% 500mW NTC για τον αισθητήρα 2.1-2.7KOhm θερμοκρασίας ψυκτικού μέσου σε 20C 2
Δοκιμή αξιοπιστίας
ΟΧΙ Άρθρο Τεχνικές απαιτήσεις Προϋποθέσεις δοκιμής και μέθοδος
Πέντε προς ένα. Δοκιμή υψηλής θερμοκρασίας

DR/R25£± 3%

DB/B£±3%

Καμία αλλαγή με τάση αντίστασης,

Δυναμικό ενσωμάτωσης.

Εμφάνιση χωρίς ζημιές.

 100±5°C, ισχύς σε 500±24 ώρες, DC0,2mA
Πέντε δύο. Χαμηλή θερμοκρασία -15±5°C, ισχύς σε 500±24 ώρες, DC0,2mA
Πέντε-τρία. Δοκιμή υγρασίας Αποθήκευση σε περιβάλλον 55±2°C, 90%-95%RH για 240±24 ώρες
Πέντε-τέσσερα. Δοκιμή κύκλου θερμοκρασίας ️20°C×30min→Θερμοκρασία δωματίου.×10min→ σε νερό 100°C×30min→Θερμοκρασία δωματίου.×10min 10 κύκλοι
5-5. Δοκιμή ηλεκτρισμού φορτίου Δύναμη DC1mA, 500 ώρες σε θερμοκρασία δωματίου και υγρασία.
5-6 Δοκιμές εφόδου Η εφαρμογή δύναμης 2 κιλών διαρκεί 1 λεπτό.
5-7 Δοκιμή πτώσης Ελεύθερη πτώση σε τσιμεντένιο πάτωμα από ύψος 1m, 10 κύκλους.
5-8 Δοκιμή δονήσεων Πεδίο συχνοτήτων: 10 55 Hz Συνολικό εύρος 1,52 mm 1 κύκλος 1 λεπτό, κατεύθυνση και χρόνος στους άξονες X, Y, Z 2 ώρες ο καθένας.
5-9 Δοκιμή κάμψης Δέσμευση 180° για το σύρμα και την εποξική ρητίνη.Πίσω και μπροστά 10 φορές

Αντίσταση έναντι πίνακα θερμοκρασίας

Πίνακας μετατροπής R-T
Το R25=2,7KΩ±1% B25/85=3977K±1%
T/°C Rmax Επικαιροποίηση Rmin T/°C Rmax Επικαιροποίηση Rmin
-55 211.966 223.777 236.223 - 18 χρόνια. 21.618 22.303 23.006
- 54 197.640 208.505 219.946 -17 20.470 21.106 21.760
-53 184.388 194.389 204.911 - 16 19.389 19.981 20.588
-52 172.123 181.332 191.014 -15 18.371 18.921 19.486
- 51 160.761 169.246 178.160 -14 17.411 17.923 18.448
- 50 150.230 158.051 166.262 -13 16.507 16.983 17.471
- 49 140.463 147.675 155.242 -12 15.654 16.097 16.551
- 48 131.398 138.052 145.027 - 11 14.850 15.262 15.684
- 47 122.980 129.121 135.555 - 10 14.092 14.475 14.867
-46 115.158 120.828 126.764 -9 13.376 13.732 14.097
-45 107.885 113.122 118.602 - 8 12.700 13.032 13.371
- 44 101.119 105.958 111.018 - 7 12.062 12.371 12.686
-43 94.821 99.294 103.968 -6 11.459 11.746 12.040
- 42 88.955 93.092 97.411 - 5 10.890 11.157 11.429
- 41 83.489 87.316 91.309 - 4 10.351 10.600 10.853
-40 78.393 81.934 85.626 -3 9.843 10.074 10.309
- 39 73.640 76.918 80.333 -2 9.361 9.576 9.795
- 38 69.204 72.239 75.399 -1 8.906 9.106 9.310
- 37 65.062 67.873 70.798 0 8.475 8.662 8.851
- 36 61.193 63.797 66.505 1 8.068 8.241 8.417
- 35 57.577 59.990 62.498 2 7.682 7.843 8.006
- 34 54.195 56.433 58.756 3 7.316 7.466 7.618
- 33 51.033 53.107 55.260 4 6.970 7.109 7.250
-32 χρόνια. 48.073 49.996 51.992 5 6.642 6.771 6.902
- 31 45.301 47.086 48.936 6 6.331 6.451 6.573
- 30 42.706 44.362 46.077 7 6.036 6.148 6.261
- 29 40.274 41.810 43.402 8 5.757 5.860 5.965
- 28 37.994 39.420 40.896 9 5.492 5.588 5.685
- 27 35.855 37.180 38.550 10 5.243 5.333 5.423
- 26 33.850 35.080 36.351 11 5.001 5.084 5.167
-25 31.967 33.110 34.289 12 4.775 4.851 4.928
- 24 30.199 31.261 32.356 13 4.559 4.630 4.702
-23 28.539 29.526 30.543 14 4.355 4.421 4.487
- 22 χρόνια. 26.980 27.896 28.841 15 4.161 4.222 4.283
- 21 25.513 26.365 27.243 16 3.976 4.032 4.089
-20 24.135 24.927 25.742 17 3.801 3.853 3.905
-19 22.838 23.574 24.332 18 3.634 3.682 3.730
Πίνακας μετατροπής R-T
Το R25=2,7KΩ±1% B25/50=3950K±1%
T/°C Rmax Επικαιροποίηση Rmin T/°C Rmax Επικαιροποίηση Rmin
19 3.475 3.520 3.564 56 0.764 0.782 0.799
20 3.324 3.365 3.407 57 0.736 0.753 0.771
21 3.181 3.219 3.257 58 0.710 0.727 0.744
22 3.044 3.079 3.114 59 0.684 0.701 0.717
23 2.914 2.946 2.978 60 0.660 0.676 0.692
24 2.790 2.820 2.849 61 0.637 0.652 0.668
25 2.673 2.700 2.727 62 0.614 0.629 0.645
26 2.558 2.585 2.612 63 0.593 0.608 0.623
27 2.449 2.476 2.503 64 0.572 0.587 0.602
28 2.345 2.372 2.399 65 0.552 0.566 0.581
29 2.246 2.273 2.299 66 0.533 0.547 0.561
30 2.152 2.178 2.205 67 0.515 0.528 0.542
31 2.062 2.088 2.115 68 0.497 0.511 0.524
32 1.977 2.002 2.029 69 0.480 0.493 0.507
33 1.895 1.921 1.946 70 0.464 0.477 0.490
34 1.817 1.843 1.868 71 0.448 0.461 0.474
35 1.743 1.768 1.793 72 0.433 0.446 0.458
36 1.672 1.697 1.722 73 0.419 0.431 0.443
37 1.605 1.629 1.654 74 0.405 0.417 0.429
38 1.540 1.564 1.588 75 0.392 0.403 0.415
39 1.479 1.502 1.526 76 0.379 0.390 0.402
40 1.420 1.443 1.467 77 0.367 0.378 0.389
41 1.364 1.387 1.410 78 0.355 0.366 0.377
42 1.310 1.333 1.356 79 0.343 0.354 0.365
43 1.259 1.281 1.304 80 0.332 0.343 0.353
44 1.210 1.232 1.254 81 0.322 0.332 0.342
45 1.163 1.184 1.206 82 0.312 0.322 0.332
46 1.118 1.139 1.161 83 0.302 0.311 0.321
47 1.075 1.096 1.117 84 0.292 0.302 0.312
48 1.035 1.055 1.075 85 0.283 0.293 0.302
49 0.995 1.015 1.036 86 0.274 0.284 0.293
50 0.956 0.976 0.995 87 0.266 0.275 0.284
51 0.922 0.941 0.961 88 0.258 0.267 0.276
52 0.888 0.906 0.926 89 0.250 0.258 0.267
53 0.855 0.873 0.892 90 0.242 0.251 0.259
54 0.823 0.841 0.860 91 0.235 0.243 0.252
55 0.793 0.811 0.829 92 0.228 0.236 0.244
Πίνακας μετατροπής R-T
Το R25=2,7KΩ±1% B25/50=3950K±1%
T/°C Rmax Επικαιροποίηση Rmin T/°C Rmax Επικαιροποίηση Rmin
93 0.221 0.229 0.237
94 0.215 0.222 0.230
95 0.208 0.216 0.224
96 0.202 0.210 0.217
97 0.196 0.203 0.211
98 0.191 0.198 0.205
99 0.185 0.192 0.199
100 0.180 0.187 0.193
101 0.175 0.181 0.188
102 0.170 0.176 0.183
103 0.165 0.171 0.178
104 0.160 0.166 0.173
105 0.156 0.162 0.168
106 0.151 0.157 0.164
107 0.147 0.153 0.159
108 0.143 0.149 0.155
109 0.139 0.145 0.151
110 0.135 0.141 0.147
111 0.132 0.137 0.143
112 0.128 0.133 0.139
113 0.125 0.130 0.135
114 0.121 0.127 0.132
115 0.118 0.123 0.128
116 0.115 0.120 0.125
117 0.112 0.117 0.122
118 0.109 0.114 0.119
119 0.106 0.111 0.116
120 0.104 0.108 0.113
121 0.101 0.105 0.110
122 0.098 0.103 0.107
123 0.096 0.100 0.104
124 0.093 0.098 0.102
125 0.091 0.095 0.099
