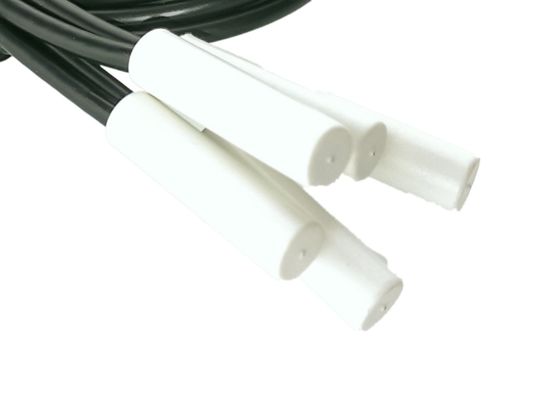

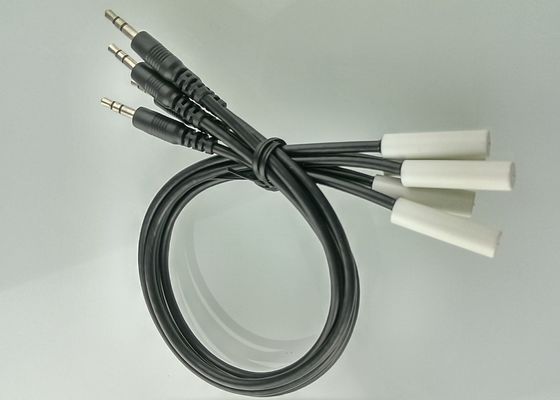

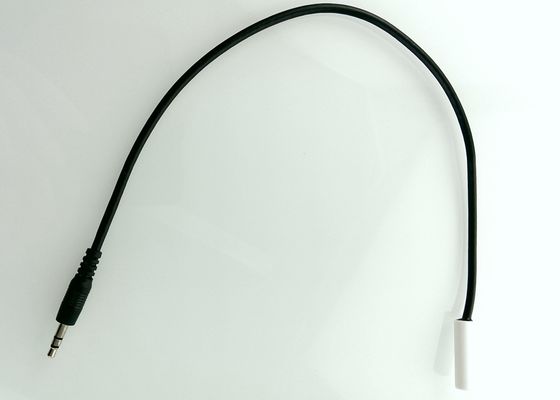

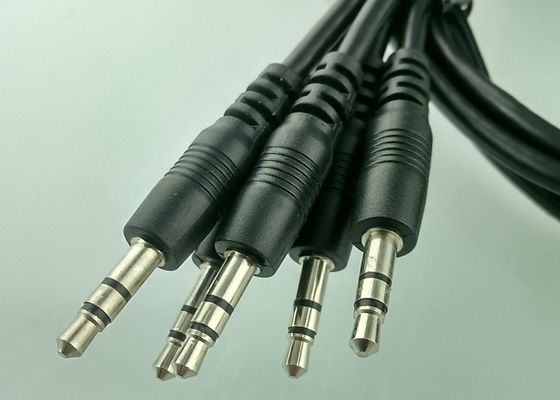

Arduino διδακτικός ψαριών αδιάβροχος DS18B20 δεξαμενών ψηφιακός αισθητήρας 300mm θερμοκρασίας μικροϋπολογιστών θερμομέτρων με 3.5mm ο ακουστικός Jack


Εγχειρίδιο Arduino Ψαροκάμαρα Ψηφιακό Θερμομετρητή Ανερόστερος DS18B20 Μικρο-Αισθητήρας Θερμοκρασίας 300mm Με 3,5mm Audio Jack


Εφαρμογή
Θερμοστατικά συστήματα, βιομηχανικά συστήματα, καταναλωτικά προϊόντα, θερμόμετρα, οποιοδήποτε θερμικά ευαίσθητο σύστημα, δεξαμενή ψαριών (περιβάλλον αλμυρού νερού).

Επικεφαλής του Διοικητικού Συνεδρίου Κατεβάστε________


Μέγεθος (mm)




Διάγραμμα εσωτερικής καλωδίωσης



Πιν 1 Συναγερμός σε μαύρο GND.
Πιν 2 Συναγερμός σε λευκό DQ.
Πιν 3 Συναγερμός σε κόκκινο VDD.


Κατάλογος υλικών




Περιγραφή

Αυτός είναι ο τελευταίος ψηφιακός αισθητήρας θερμοκρασίας DS18B20 από το Maxim IC. Αναφέρει βαθμούς C με ακρίβεια 9 έως 12 bits, -55C έως 125C (+/-0.5C).Κάθε αισθητήρας έχει έναν μοναδικό 64-bit σειριακό αριθμό χαραγμένο σε αυτό - επιτρέπει για έναν τεράστιο αριθμό αισθητήρων που θα χρησιμοποιηθούν σε ένα λεωφορείο δεδομένωνΑυτό είναι ένα υπέροχο μέρος που αποτελεί τον ακρογωνιαίο λίθο πολλών σχεδίων καταγραφής δεδομένων και ελέγχου θερμοκρασίας.


Δομή

Το DS18B20 είναι ένας ανθεκτικός αισθητήρας θερμοκρασίας συσκευασμένος σε ένα μεταλλικό και ανθεκτικό περίβλημα.Χρησιμοποιεί μόνο ένα καλώδιο και είναι δυνατό να βάλεις μέχρι και 127 αισθητήρες σε έναν κωδικό και να μετρήσεις τη θερμοκρασία σε 127 διαφορετικά σημεία χρησιμοποιώντας μόνο ένα καλώδιο.!


Χαρακτηριστικά

Τοποθέτηση στο τοίχωμα για το εύρος θερμοκρασίας περιβάλλοντος.
Πλαστικό περίβλημα ABS υψηλής επιρροής.
Επιφάνεια ή τοίχος.
Διαθέσιμο με το Maxim DS18S20
Δεν απαιτείται εξωτερική ενέργεια ή μπορεί να τροφοδοτηθεί προαιρετικά για ταχύτερη λειτουργία.
Αυτόματη διευθύνση μοναδικής συσκευής.
Ευρύ φάσμα μέτρησης θερμοκρασίας: -55°C έως +125°C (-67°F έως +257°F)
Υιοθετεί τσιπ αισθητήρα θερμοκρασίας ds18b20, υψηλής ακρίβειας και ευαίσθητη
Κάθε καρφί του τσιπ διαχωρίζεται από θερμότητα συρρικνώσιμο σωλήνα και σφραγισμένο με κόλλα μέσα, αποφύγετε βραχυκύκλωμα και αδιάβροχο
Ιδανική επιλογή για περιβάλλον, εργαστήριο, ψυγείο, αυτοκίνητο, θερμοκηπίο μέτρηση θερμοκρασίας
Ευελιξία αντίσταση, καλύτερη θερμική αγωγιμότητα.
Πεδίο τροφοδοσίας: 3,0V έως 5,5V
Περιοχή θερμοκρασίας λειτουργίας: -55°C έως +125°C (-67°F έως +257°F)
Περιοχή θερμοκρασίας αποθήκευσης: -55°C έως +125°C (-67°F έως +257°F)
Ακριβότητα στο εύρος από -10°C έως +85°C: ±0,5°C.


Προδιαγραφές


Πεδίο θερμοκρασίας (τεφλόν):	-55 έως 125 oC
Ακριβότητα (-10 έως +85 oC):	-0,5 έως +0,5 oC
Ακριβότητα (-55 έως +122 oC):	-2 έως +2 oC
Ανάλυση (DS18S20):	0.5 oC
Αποφασιστικότητα (DS18B20) - Προγραμματιζόμενη:	00,0625 ή 0,5 oC
Δυναμική τάση τροφοδοσίας:	30,0 - 5,5 V
Ενεργό ρεύμα:	1 εκατομ.Amp
Τρέχων αναμονής:	100 νανοαμπέρ
Λογική εισόδου υψηλή:	2.2 - 5,5 V
Λογική εισόδου χαμηλή:	-0,3 - +0,8 Βολτ
Μέγεθος (L X W X D):	2.40 X 1.85 X 0.93 ίντσες





Αυτός ο οδηγός διερευνά πώς να συνδέσετε έναν αισθητήρα θερμοκρασίας DS18B20 με ένα καλώδιο σε μια πλακέτα CircuitPython και να διαβάσετε την θερμοκρασία του από τον κώδικα Python χρησιμοποιώντας μερικές απλές ενότητες CircuitPython.



Οι αισθητήρες θερμοκρασίας DS18B20 όπως ο DS18B20 είναι συσκευές που μπορούν να μετρήσουν τη θερμοκρασία με ελάχιστο υλικό και καλωδίωση.Αυτοί οι αισθητήρες χρησιμοποιούν ένα ψηφιακό πρωτόκολλο για να στείλουν ακριβείς μετρήσεις θερμοκρασίας απευθείας στην επιφάνεια ανάπτυξης σας χωρίς την ανάγκη για έναν αναλογικό σε ψηφιακό μετατροπέα ή άλλο επιπλέον υλικόΜπορείτε να πάρετε αισθητήρες ενός καλωδίου σε διαφορετικούς παράγοντες, όπως αδιάβροχοι και ανιχνευτές υψηλής θερμοκρασίας, που είναι ιδανικοί για την ανίχνευση θερμοκρασίας σε πολλά διαφορετικά έργα και εφαρμογές.Και δεδομένου ότι αυτοί οι αισθητήρες χρησιμοποιούν το πρωτόκολλο ενός καλωδίου μπορείτε ακόμη και να έχετε πολλαπλά από αυτά συνδεθεί στην ίδια καρφίτσα και να διαβάσετε όλες τις τιμές θερμοκρασίας τους ανεξάρτηταΜε λίγες μόνο συνδέσεις και κάποιο κώδικα του CircuitPython θα αισθάνεστε τη θερμοκρασία σε λίγο!





DS18B20 Ψηφιακό θερμόμετρο προγραμματισμένης ανάλυσης 1 καλωδίου



Για λεπτομερή δελτίο δεδομένων, κατεβάστε το PDF εδώ:Επικεφαλής Κατεβάστε________
