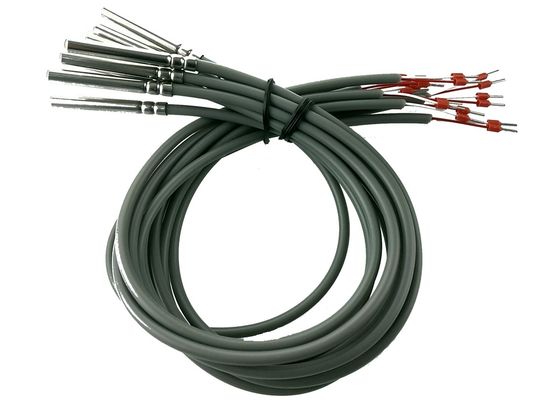

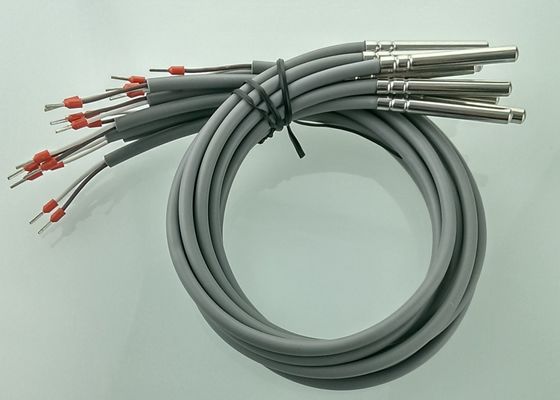

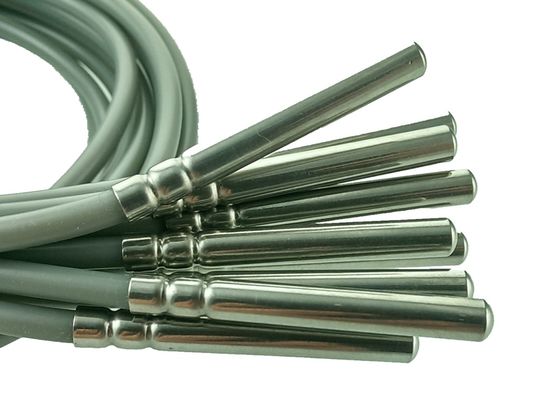

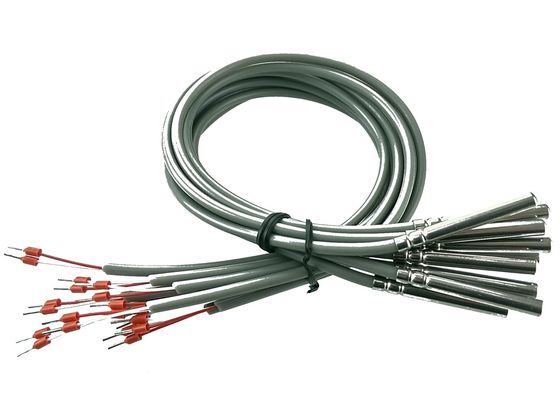

Αισθητήρας θερμοκρασίας μικροϋπολογιστών αντίστασης λευκόχρυσου κατηγορίας Ψ PT100 Ε&ΤΑ μήκος 2 μέτρων με το ανοξείδωτο 304 6x50mm κατοικία

P/N	Ονομαστική αντίσταση σε 0℃ (Ω)	Ανοχή αντίστασης σε 0℃	Βαθμός ανοχής	Αντισταθείτε τη δοκιμή τάσης (SEC)	Αντίσταση μόνωσης (MΩ)	Λειτουργούντα temp. σειρά
Pt100	100	±0.30℃	Β	Shell και καλώδια μεταξύ AC1750V για 2S, καμία διακοπή, φαινόμενο ανάφλεξης πυρκαγιάς	Μεταξύ του κοχυλιού και των καλωδίων DC500V, μέτρηση νερού > αντίστασης μόνωσης 100MΩ	-45℃~180℃

Γιατί χρησιμοποιήστε μια Ε&ΤΑ αντί ενός αισθητήρα θερμοηλεκτρικών ζευγών ή θερμικών αντιστάσεων;
Κάθε τύπος αισθητήρα θερμοκρασίας έχει ένα ιδιαίτερο σύνολο όρων για το οποίο είναι καταλληλότερος. Το RTDs προσφέρει διάφορα πλεονεκτήματα:
• Μια ευρεία σειρά θερμοκρασίας (περίπου -200 σε 850°C)
• Καλή ακρίβεια (καλύτερα από τα θερμοηλεκτρικά ζεύγη)
• Καλή ανταλλαξιμότητα
• Μακροπρόθεσμη σταθερότητα
Με μια σειρά θερμοκρασίας μέχρι 850°C, RTDs μπορεί να χρησιμοποιηθεί σε όλες εκτός από τις βιομηχανικές διαδικασίες υψηλός-θερμοκρασίας. Όταν γίνονται χρησιμοποιώντας τα μέταλλα όπως ο λευκόχρυσος, είναι πολύ σταθεροί και δεν επηρεάζονται από τη διάβρωση ή την οξείδωση. Άλλα υλικά όπως το νικέλιο, ο χαλκός, και το nickel-iron κράμα έχουν χρησιμοποιηθεί επίσης για RTDs. Εντούτοις, αυτά τα υλικά δεν χρησιμοποιούνται συνήθως δεδομένου ότι έχουν τις ικανότητες χαμηλότερης θερμοκρασίας και δεν είναι τόσο σταθερά ή επαναλαμβανόμενα όσο ο λευκόχρυσος.

Μέτρηση της θερμοκρασίας ενός υγρού με μια Ε&ΤΑ
Οι μορφές αισθητήρων έλεγχος-τύπων χρησιμοποιούνται κανονικά για τη μέτρηση των υγρών. Μπορούν να είναι τόσο απλοί όσο η Ε&ΤΑ γενικού σκοπού μας εξετάζει σχέση-10 και σχέση-11 κατασκευές, ή τόσο περιλήφθείτε όπως σχέση-12, 14, 18, ή 19 μας με τα κεφάλια και τις συσκευές αποστολής σημάτων σύνδεσης. Μια δημοφιλής επιλογή είναι ο quick-disconnect αισθητήρας. Αυτό μπορεί να χρησιμοποιηθεί όπως είναι, με τις συναρμολογήσεις συμπίεσης για την εύκαμπτη εγκατάσταση, ή με PRS μας την πλαστική λαβή για έναν φορητό έλεγχο. Κατά μέτρηση της θερμοκρασίας των σκληρών περιβαλλόντων όπως τα λουτρά επένδυσης ή τα ιδιαίτερα διατηρημένα σταθερή ατμοσφαιρική πίεση συστήματα, την αισθητήρες μπορούν να ντυθούν με ένα υλικό όπως PFA, ή μπορούν να στεγαστούν σε ένα thermowell για να προστατεύσουν τον αισθητήρα από τις ακραίες συνθήκες.

Μέτρηση θερμοκρασίας αέρα και αερίου με τους αισθητήρες Ε&ΤΑ
Οι μετρήσεις ρευμάτων αέρα και αερίου είναι μια πρόκληση επειδή το ποσοστό μεταφοράς της θερμοκρασίας από το ρευστό στον αισθητήρα είναι πιό αργό απ'ό, τι για τα υγρά. Επομένως, αισθητήρες που σχεδιάζονται συγκεκριμένα για τη χρήση στον αέρα ή τη θέση αερίου το αισθαμένος στοιχείο όσο το δυνατόν πιό κοντά στα μέσα. Αυτοί οι αισθητήρες Ε&ΤΑ θερμοκρασίας αέρα επιτρέπουν στο αισθαμένος στοιχείο για να είναι σχεδόν στη απευθείας επαφή με το ρεύμα αέρα. Με ένα σχέδιο κατοικίας που περιέχει τα μέρη που επιτρέπουν στον αέρα για να ρεύσουν μετά από το στοιχείο, αυτή η κατασκευή είναι πολύ δημοφιλής στη μέτρηση της θερμοκρασίας αέρα στα εργαστήρια, τα καθαρά δωμάτια, και άλλες θέσεις. Όταν η κατάσταση απαιτεί λίγο περισσότερη προστασία για τον αισθητήρα, μια επιλογή είναι να χρησιμοποιηθεί ένα σχέδιο παρόμοιο με τα Ε&ΤΑ-860. Αυτό το σχέδιο έχει έναν έλεγχο μικρών διαμέτρων με μια φλάντζα για να τοποθετήσει. Η διαμόρφωση θα είναι λίγο πιό αργή να ανταποκριθεί στις αλλαγές στο ρεύμα αέρα, αλλά θα παράσχει τη βελτιωμένη προστασία για τον αισθητήρα.

Μετρήσεις θερμοκρασίας επιφάνειας
Η μέτρηση της θερμοκρασίας μιας επιφάνειας μπορεί να είναι μια από τη δυσκολότερη να κάνει ακριβώς. Υπάρχει μια ευρεία ποικιλία των μορφών για να επιλέξει από, ανάλογα με το πώς θέλετε να συνδέσετε τον αισθητήρα, πόσο ευαίσθητος στις αλλαγές στη θερμοκρασία ο αισθητήρας πρέπει να είναι, και εάν η εγκατάσταση θα είναι μόνιμη. Η ακριβέστερη και γρήγορος-αποκριμένος Ε&ΤΑ επιφάνειας είναι ο αισθητήρας sa1-Ε&ΤΑ μας. Όταν εφαρμόζεται σε μια επιφάνεια, γίνεται ουσιαστικά ένα μέρος της επιφάνειας που μετρά. Οι αισθητήρες επιφάνειας μπορούν επίσης να αμπαρωθούν, να βιδωθούν, να κολληθούν, ή να τσιμενταριστούν στη θέση. Τα Ε&ΤΑ-830 έχουν μια προ-επεξεργασμένη στη μηχανή τρύπα στην κατοικία για να επιτρέψουν την εύκολη εγκατάσταση με μια βίδα #4. Τα Ε&ΤΑ-850 έχουν μια κατοικία με την περασμένη κλωστή άκρη που επιτρέπει σε την για να εγκατασταθεί σε μια τυποποιημένη περασμένη κλωστή #8-32 τρύπα. Αυτή η Ε&ΤΑ είναι πρακτική για τη θερμοκρασία των heatsinks ή των δομών όπου οι τρύπες βιδών μπορούν ήδη να υπάρξουν.

Γλωσσάριο Ε&ΤΑ
» Ε&ΤΑ (ανιχνευτής θερμοκρασίας αντίστασης)
Ένα αρκτικόλεξο για τον ανιχνευτή ή τη συσκευή θερμοκρασίας αντίστασης. Ένας ανιχνευτής θερμοκρασίας αντίστασης λειτουργεί στην αρχή της αλλαγής στην ηλεκτρική αντίσταση στο καλώδιο ως λειτουργία της θερμοκρασίας.

» Στοιχείο Ε&ΤΑ
Μερίδα αντίληψης της Ε&ΤΑ που μπορεί να κατασκευαστεί ο συνηθέστερα από λευκόχρυσο, νικέλιο, ή χαλκό. ΩΜΕΓΑ χαρακτηριστικά γνωρίσματα δύο μορφές των στοιχείων: πληγή καλωδίων και λεπτή ταινία.

» Έλεγχος Ε&ΤΑ
Μια συνέλευση που αποτελείται από ένα στοιχείο, μια θήκη, ένα καλώδιο μολύβδου, και μια λήξη ή μια σύνδεση. Ο τυποποιημένος ΩΜΕΓΑ έλεγχος Ε&ΤΑ γίνεται με ένα ευρωπαϊκό στοιχείο καμπυλών λευκόχρυσου 100 ωμ (άλφα = 0,00385).

» Ε&ΤΑ λευκόχρυσου
Επίσης γνωστές ως Ε&ΤΑ PT, οι Ε&ΤΑ λευκόχρυσου είναι χαρακτηριστικά οι πιό γραμμικές, σταθερές, επαναλαμβανόμενες, και ακριβείς όλων των Ε&ΤΑ. Το καλώδιο λευκόχρυσου επιλέχτηκε από OMEGA επειδή ικανοποιεί καλύτερα τις ανάγκες της ακρίβειας thermometry.

» Ε&ΤΑ λεπτών ταινιών
Οι λεπτές Ε&ΤΑ αποτελούνται από ένα λεπτό στρώμα ενός βασικού μετάλλου που ενσωματώνεται σε ένα κεραμικό υπόστρωμα και που τακτοποιείται για να παραγάγει την επιθυμητή αξία αντίστασης. Οι ΩΜΕΓΑ Ε&ΤΑ γίνονται με την κατάθεση του λευκόχρυσου ως ταινία σε ένα υπόστρωμα και έπειτα την τοποθέτηση σε κάψα και των δύο. Αυτή η μέθοδος επιτρέπει την παραγωγή της μικρής, γρήγορης απάντησης, ακριβείς αισθητήρες. Τα στοιχεία λεπτών ταινιών προσαρμόζονται στα ευρωπαϊκά πρότυπα curve/DIN 43760 και την τυποποιημένη ανοχή «0,1% DIN».

» Ε&ΤΑ κατηγορίας Α
Η υψηλότερες ανοχή και η ακρίβεια στοιχείων Ε&ΤΑ, ταξινομούν το Α (IEC-751), άλφα = 0,00385

» Ε&ΤΑ κατηγορίας Ψ
Πιό κοινές ανοχή στοιχείων Ε&ΤΑ και ακρίβεια, κατηγορία Ψ (IEC-751), άλφα = 0,00385

» Άλφα .00385 καμπύλη
Η ευρωπαϊκή καμπύλη συναντά την τυποποιημένη ανοχή «0,1% DIN» και προσαρμόζεται στα πρότυπα DIN 43760

» Θήκη
Η θήκη, ένας κλειστός σωλήνας τελών, ακινητοποιεί το στοιχείο, που προστατεύει το από την υγρασία και το περιβάλλον που μετριέται. Η θήκη παρέχει επίσης την προστασία και τη σταθερότητα στα καλώδια μολύβδου μετάβασης από τα εύθραυστα καλώδια στοιχείων. Οι τυποποιημένες θήκες OMEGA είναι σωλήνες ανοξείδωτου 3 χιλ. (1/8») και 6 χιλ. (1/4») Ο. Δ. 304. Άλλα O.D. και υλικά είναι διαθέσιμα κατόπιν αιτήματος.
