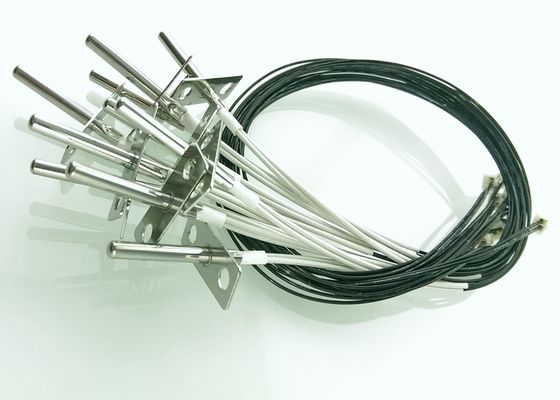

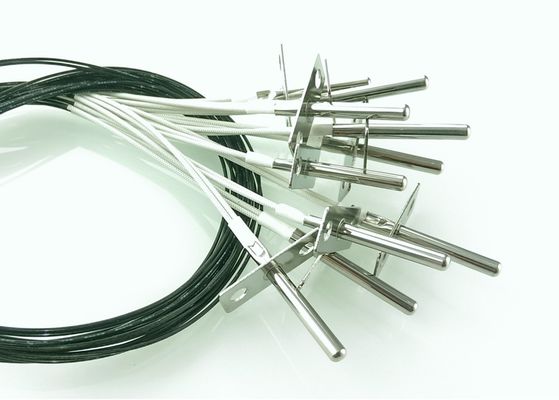

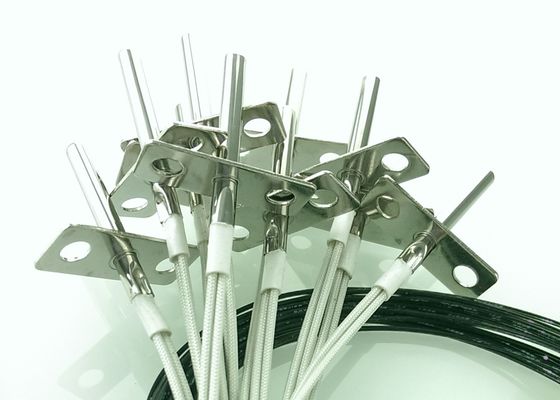

Υψηλής θερμοκρασίας αισθητήρας 100K 3950 θερμοκρασίας μικροϋπολογιστών ελέγχων φούρνων σειράς KitchenAid Frigidaire με το ανοξείδωτο 4x50mm

Υψηλής θερμοκρασίας αισθητήρας 100K 3950 θερμοκρασίας μικροϋπολογιστών ελέγχων φούρνων σειράς KitchenAid Frigidaire με το ανοξείδωτο 4x50mm

Περιγραφή

Ο έλεγχος θερμοκρασίας σας αφήνει να μαγειρεψετε τα ψητά και τα πουλερικά στην ακριβή εσωτερική θερμοκρασία που θέλετε, παίρνοντας την εικασία επιλύστε του καθορισμού εάν ένα κομμάτι του κρέατος γίνεται ή όχι. Μπορείτε να χρησιμοποιήσετε τον έλεγχο θερμοκρασίας με το φούρνο που τίθεται ως στόχος να ψήσει, η μεταφορά ψήνει, ή ψητό μεταφοράς. Όταν χρησιμοποιείτε τον έλεγχο θερμοκρασίας, η εσωτερική θερμοκρασία παρουσιάζεται στην επίδειξη όταν φθάνει σε 100°F.

_________________________________________________________Download______

Διάσταση (χιλ.)

Αριθ.	Στοιχείο	Σημάδι	Όροι δοκιμής	Ελάχιστος.	Κανονική αξία	Max.	Μονάδα
1.	Αντίσταση σε 25℃	R25	Ta=200±0.05℃ ΠT≦0.1mw	9.9	10	10.1	KΩ
2.	Αξία Β	B25/50		3910.5	3950	3989.5	Κ
3.	Παράγοντας διασκεδασμού	σ	Ta=25±0.5℃	2.5		/	mw/℃
4.	Χρονική σταθερά	τ	Ta=25±0.5℃	/	/	20	SEC
5.	Αντίσταση μόνωσης	/	500VDC	100	/	/	MΩ
6.	Αντισταθείτε την τάση	/	1500V εναλλασσόμενο ρεύμα (3mA)	5	/	/	SEC
7.	Λειτουργία temp.range	/	/	-10	/	+200 (κεφάλι)	℃

Πώς ελέγχω έναν αισθητήρα θερμοκρασίας φούρνων;

Ένας αποτυχημένος αισθητήρας φούρνων είναι συχνότερα αρμόδιος για τα μηνύματα λάθους ενός F-3 ή F4 στους ηλεκτρονικά ελεγχόμενους φούρνους. Μπορεί επίσης να είναι αρμόδιο για το μήνυμα ενός λάθους F1, F2, F5, F10, F30, F31, F-3-E0, F-3-E1, F-3-E2, F-3-E3, e0-F-3, e1-F-3, e2-F-3 και e3-F-3 καθώς επίσης και ακριβώς μια λανθασμένη επίδειξη θερμοκρασίας στον έλεγχο.

Ενώ ο ίδιος ο έλεγχος αισθητήρων είναι ο συχνότερα η αιτία ενός κώδικα ελαττωμάτων F-3 ή F4, δεν είναι μια βεβαιότητα. Ένα πρόβλημα στο λουρί καλωδίωσης μεταξύ του ελέγχου και ο αισθητήρας ή ο ίδιος του ηλεκτρονικού ελέγχου θα μπορούσε κάθε ένας να οδηγήσει στους ίδιους κώδικες λάθους που επιδεικνύονται. Θα είναι απαραίτητο να απομονώσει που είναι η πραγματική αιτία του όρου ελαττωμάτων προκειμένου να διορθωθεί.

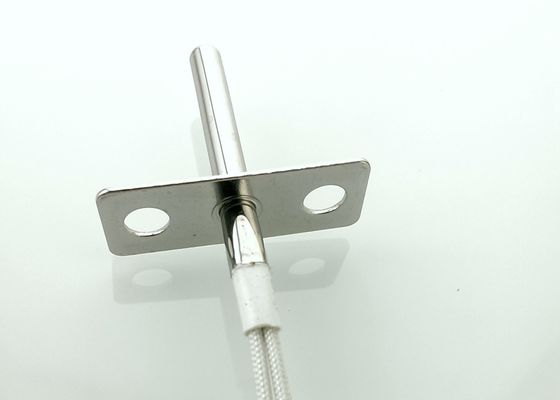

Οι περισσότεροι αισθητήρες φούρνων έχουν ένα να τοποθετήσουν πιάτο που είναι συνδεμένο με τον οπίσθιο τοίχο του εσωτερικού κοιλοτήτων φούρνων. Εκείνο το να τοποθετήσει πιάτο συνήθως σε ισχύ 2 βίδες που περνούν από το στο οπίσθιο σκάφος της γραμμής φούρνων να το κρατήσουν σε ισχύ.

Δοκιμή του αισθητήρα φούρνων

Η δοκιμή του αισθητήρα πρέπει να εκτελεσθεί ενώ το πρόβλημα εμφανίζεται. Εάν το πρόβλημα είναι παρόν μόλις επιλέγεται μια λειτουργία φούρνων και ακόμη και πρίν θερμαίνει έχει αρχίσει, ο ίδιος ο αισθητήρας μπορεί να εξεταστεί για να δει εάν είναι μέσα στα specs. Ο πιό κοινός αισθητήρας φούρνων χρησιμοποιούμενος αυτήν την περίοδο πρέπει να μετρήσει περίπου 1080 ωμ όταν είναι στη θερμοκρασία δωματίου. Δείτε κατωτέρω για ένα λεπτομερές διάγραμμα θερμοκρασίας/αντίστασης.

Μόλις αποσυνδεθεί η δύναμη από τη συσκευή (όχι μόνο στηρίζεται στους ελέγχους που είναι κλειστούς!), οι να τοποθετήσουν αισθητήρων βίδες μπορούν να αφαιρεθούν. Οι να τοποθετήσουν βίδες μπορούν μερικές φορές να οξυδωθούν ή καταλήφθείτε σε ισχύ έτσι σιγουρευτείτε ότι ένα καλό κατσαβίδι χρησιμοποιείται έτσι τα κεφάλια βιδών δεν παίρνουν γδυμένα στη διαδικασία.

Μόλις αφαιρεθούν οι διατηρώντας βίδες, ο αισθητήρας πρέπει να είναι σε θέση να τραβεί (τουλάχιστον ελαφρώς) στην κοιλότητα φούρνων. Πρέπει να υπάρξει ένας πλαστικός τελικός φραγμός στα καλώδια που μπορεί να πρέπει να χειριστούν για να τον πάρουν μέσω της τρύπας στο οπίσθιο τμήμα της κοιλότητας φούρνων. Μιά φορά μέσω, ο συνδετήρας μπορεί να αποσυνδεθεί για να έχει πρόσβαση στα τερματικά καλωδίων αισθητήρων για να εκτελέσει μια δοκιμή αντίστασης από το.

Μερικά πρότυπα σειράς και φούρνων μπορούν να παρεμβάλουν τον αισθητήρα φούρνων μέσω του σκάφους της γραμμής φούρνων από το οπίσθιο τμήμα. Εάν τα να τοποθετήσουν αισθητήρων κεφάλια βιδών δεν είναι ορατά από μέσα από την κοιλότητα φούρνων, η πίσω επιτροπή της σειράς ή του φούρνου μπορεί να πρέπει να αφαιρεθεί για να έχει πρόσβαση στο συνδετήρα μονταρισμάτων και λουριών αισθητήρων για να το εξετάσει και να αντικαταστήσει. Χτισμένη στο φούρνο, ο οποίος μπορεί περιλήφθείτε αφαιρώντας τη συσκευή από την περίφραξή του.

Μόλις η σύνδεση αισθητήρων είναι προσιτή, θέστε έναν μετρητή ωμ τη δοκιμή ωμ Ρ Χ 10 ή ωμ Ρ Χ 1K σε κλίμακα και μεταξύ των δύο τερματικών μετάλλων στο φραγμό συνδετήρων του αισθητήρα.

Μήνυμα λάθους ~ μόνο ενώ σε λειτουργία ~

Εάν το μήνυμα λάθους (ή μια λανθασμένη επίδειξη θερμοκρασίας) μόνο εμφανίζεται κατά τη διάρκεια της χρήσης, θα ήταν επικίνδυνο να προσπαθήσει να αφαιρέσει τον αισθητήρα για τη δοκιμή ενώ ο φούρνος είναι καυτός. Σε αυτήν την περίπτωση να βρεί όπου τα καλώδια κυκλωμάτων αισθητήρων συνδέονται με τον ηλεκτρονικό έλεγχο θα είναι απαραίτητη για να εκτελέσει τη δοκιμή σε εκείνο το σημείο.

Πώς να έχουν πρόσβαση του ηλεκτρονικού ελέγχου οι συνδέσεις θα εξαρτηθούν από το σχέδιο της ιδιαίτερης συσκευής. Συχνά τα καλώδια αισθητήρων θερμοκρασίας θα είναι ιώδη που χρωματίζονται όπου συνδέουν με τον έλεγχο αλλά ελέγχουν το διάγραμμα καλωδίωσης της ιδιαίτερης συσκευής για σιγουριά.

Εγκαταστήστε ένα θερμόμετρο φούρνων στο φούρνο και ενεργοποιήστε τη συσκευή έως ότου εμφανίζεται το πρόβλημα. Ο φούρνος πρέπει να επιτραπεί στον κύκλο διακοπτόμενα από μόνο του τουλάχιστον δύο φορές. Αποσυνδέστε τη δύναμη από τη συσκευή (όχι μόνο στηρίζεται στους ελέγχους που είναι κλειστούς!), έχετε πρόσβαση στον έλεγχο, απομονωμένη καλωδίωση αισθητήρων και μετρήστε την αντίσταση του κυκλώματος αισθητήρων. Οι αναγνώσεις πρέπει να είναι στενές σε αυτό που παρατίθεται στο ακόλουθο διάγραμμα στις διάφορες θερμοκρασίες φούρνων.

Εάν οι αναγνώσεις σας ποικίλλουν πολύ από το διάγραμμα ανωτέρω, ο αισθητήρας μπορεί να είναι ύποπτος αλλά το λουρί καλωδίωσής του είναι ακόμα μια δυνατότητα. Μόλις δροσίσει ο φούρνος πλήρως το μέτρο η αντίσταση κυκλωμάτων αισθητήρων πάλι στη σύνδεση ελέγχου. Κατόπιν αποσυνδέστε ο ίδιος τον αισθητήρα (δείτε ανωτέρω) και μετρήστε άμεσα τις αναγνώσεις του. Εάν αυτές οι δύο δοκιμές μετρούν το ίδιο πράγμα, θα έδειχνε συνήθως ότι το λουρί καλωδίωσης δεν είναι το πρόβλημα αφήνοντας τον αισθητήρα ως πλέον πιθανό ένοχο.

Σημείωση

Μερικά πρότυπα σειράς Kenmore έχουν μια θερμική θρυαλλίδα στο λουρί καλωδίωσης στον αισθητήρα φούρνων. Μια αποτυχία από το θα μπορούσε να είναι αρμόδια για έναν κώδικα ελαττωμάτων F-3 αντί ο ίδιος του αισθητήρα ή του λουριού καλωδίωσής της. Ελέγξτε το διάγραμμα καλωδίωσης της σειράς για εκείνη την δυνατότητα. Στα πρότυπα που χρησιμοποιούν εκείνη την πρόσθετη συσκευή ασφάλειας, μπορεί μερικές φορές να βρεθεί μέσα στην κονσόλα ελέγχου.

Άκρη

Συχνά ένας αισθητήρας αντικατάστασης δεν θα έχει τον ίδιο βυσματωτό συνδετήρα που ο αρχικός αισθητήρας χρησιμοποίησε. Σε αυτή την περίπτωση τα καλώδια μπορεί να πρέπει να κοπούν και να συνδεθούν μαζί χρησιμοποιώντας τα κεραμικά καρύδια καλωδίων. Η χρήση των καρυδιών κεραμικών ή καλωδίων πορσελάνης αντί του πλαστικού ασφαλίζει ότι δεν θα λειώσουν με τη θερμότητα του φούρνου, ειδικά στα αυτοκαθαριζόμενα πρότυπα.
