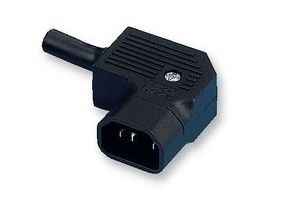

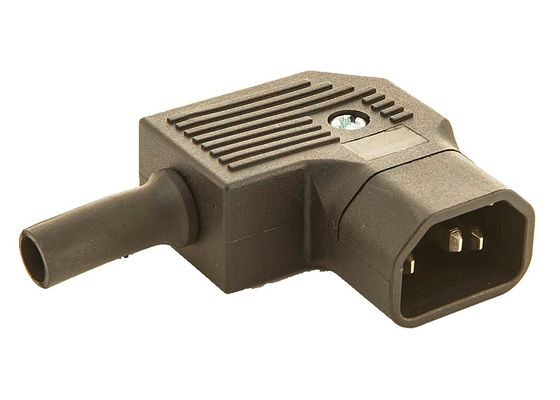

IEC 60320 Διάταξη καλωδίου AC ηλεκτρική πρίζα JA-2233-2 10A 250VAC 3PIN βίδα εισόδου επανασύρματος αρσενικό σύνδεσμο εισόδου ισχύος
Μέγεθος (mm)
Περιγραφή
- Σύνδεσμοι καλωδίων (ανασύνδετοι):
- 1 Λειτουργία
- Εισαγωγή συσκευής, θερμοκρασία πιν 70 °C, τάξη προστασίας Ι
- Καλώδιο.
Βασικά χαρακτηριστικά
Κατηγορία: 10A 250V AC
Αντίσταση μόνωσης: 100MΩ 500V DC/1 λεπτό
Δυνατότητα διηλεκτρικής: 2000V AC/1 λεπτό
Υλικό στερέωσης: Θερμοπλαστικό 94V-2~V-0
Κατάλογος IEC 60320
Ηλεκτρική πρίζα R-304P |
R-304P(41) Σφραγίδα ρεύματος |
R-304P(38) Συνεχή πρίζα |
R-331(B00) Σφραγίδα εναλλακτικού ρεύματος |
R-332(B00) Ηλεκτρική πρίζα |
JA-2231-2 IEC E Σφραγίδα |
JA-2233-2 Ηλεκτρική πρίζα και πρίζες |
JA-2231-A Σφραγίδα συνδέσμου |
Εισαγωγές και εξαγωγές κλιματισμού
Δοκιμαστική μονάδα
Η χρήση των εξαρτημάτων IEC 60320 σε σχεδιασμό ηλεκτρικών προϊόντων μπορεί να είναι επωφελής κατά την εξαγωγή σε παγκόσμιες αγορές.Σύνδεσμοι βύθων, και τις πύλες.
Η IEC 60320 είναι η κοινή διεπαφή συνδέσμων σε ολόκληρο τον βιομηχανικό κόσμο.Απλοποιεί το έργο του προσδιορισμού ενός συνδέσμου για χρήση σε ένα σύνολο καλωδίων μαζί με ένα ειδικό για τη χώρα βύσμαΗ IEC 60320 παρέχει επίσης ένα τυποποιημένο πλαίσιο εργασίας για το σχεδιασμό και τη δοκιμή προϊόντων.Παρέχουν έναν ομοιόμορφο σύνδεσμο για παρόμοιες τάσειςΈνα άλλο πλεονέκτημα είναι ότι τα πρότυπα IEC 60320 είναι παγκοσμίως αποδεκτά.
Η είσοδος ρεύματος εναλλασσόμενου ρεύματος IEC 60320 είναι το πιο συχνά χρησιμοποιούμενο μέσο σύνδεσης αποσυναρμολογητέου συνόλου καλωδίων σε ηλεκτρικό ή ηλεκτρονικό εξοπλισμό.ο κατασκευαστής μπορεί να τοποθετήσει ένα σύνολο καλωδίων (eΟ κατασκευαστής του εξοπλισμού μπορεί να κατασκευάσει μία συσκευή για πώληση σε όλο τον κόσμο.
Διάγραμμα αναφοράς IEC-60320 (IEC320)
IEC-60320 Συμπλέκτες και συνδέσεις | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Αξιολόγηση | Τύπος | |||||||||
Διαμόρφωση Γυναίκες/άνδρες |
Διεθνές | Βόρεια Αμερική | Διάταξη | Πολωνοί | Σωλήνες | Κύλινδρο | Εισόδου | Συνδετήρας | Αποκλεισμός | Προσαρμοστής |
C1/C2 |
250 V 2.5 Άμπερες |
125 V 10 Άμπερες |
2 Σύρματα | 2 Πολωνοί | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
C3/C4
|
250 V 2.5 Άμπερες |
125 V 10 Άμπερες |
2 Σύρματα | 2 Πολωνοί | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
C5/C6 |
250 V 2.5 Άμπερες |
125 V 10 Άμπερες |
3 Σύνδεσμοι | 2 Πολωνοί | C14 - C5 5-15 - C5 |
Επικεφαλής | C6 | Επικεφαλής | Επικεφαλής | C6 |
C7/C8 |
250 V 2.5 Άμπερες |
125 V 10 Άμπερες |
2 Σύρματα | 2 Πολωνοί | C14 - C7 1-15 - C7 |
Επικεφαλής | C8 | C7 | Επικεφαλής | C8 |
C9/C10 |
250 V 6 Άμπερες |
Επικεφαλής Επικεφαλής |
2 Σύρματα | 2 Πολωνοί | Επικεφαλής | C10 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
C11/C12 |
250 V 10 Άμπερες |
125/250 Βολτ 15 Άμπερες |
2 Σύρματα | 2 Πολωνοί | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
C13/C14 |
250 V 10 Άμπερες |
125/250 Βολτ 15 Άμπερες |
3 Σύνδεσμοι | 2 Πολωνοί | C14 - C13 C14 - C15 Αξιολόγηση των ζημιών 5-15 - C13 |
C14 | C14 | C13 | C13 | C14 |
C15/C16 |
250 V 10 Άμπερες |
125/250 Βολτ 15 Άμπερες |
3 Σύνδεσμοι | 2 Πολωνοί | 5-15 - C15 C14 - C15 C20 - C15 |
Επικεφαλής | C16 | C15 | Επικεφαλής | Τάγμα |
C15A/C16A |
250 V 10 Άμπερες |
125/250 Βολτ 15 Άμπερες |
3 Σύνδεσμοι | 2 Πολωνοί | C15A C16A |
Επικεφαλής | C16A | C15A | Επικεφαλής | Τάγμα |
C17/C18 |
250 V 10 Άμπερες |
125/250 Βολτ 15 Άμπερες |
2 Σύρματα | 2 Πολωνοί | 1-15 - C17 | Επικεφαλής | Επικεφαλής | C17 | Επικεφαλής | Επικεφαλής |
C19/C20 |
250 V 16 Άμπερες |
125/250 Βολτ 20 Άμπερες |
3 Σύνδεσμοι | 2 Πολωνοί | C20 - C13 C20 - C19 C20 - C21 5-15 - C19 |
C20 | C20 | C19 | C19 | C20 |
C21/C22 |
250 V 16 Άμπερες |
125/250 Βολτ 20 Άμπερες |
3 Σύνδεσμοι | 2 Πολωνοί | C14 - C21 C20 - C21 |
Επικεφαλής | C22 | C21 | Επικεφαλής | Τάγμα |
C23/C24 |
250 V 16 Άμπερες |
125/250 Βολτ 20 Άμπερες |
2 Σύρματα | 2 Πολωνοί | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
Σημείωση
Η Διεθνής Ηλεκτροτεχνική Επιτροπή (IEC) δημοσίευσε την IEC 60320 για να προσδιορίσει τους συνδετήρες συσκευών για νοικοκυριά και παρόμοιους γενικούς σκοπούς.Αυτά έχουν γίνει ένα de facto πρότυπο για την ηλεκτρική διεπαφή μεταξύ της συσκευής και του καλωδίου στα περισσότερα αποσυναρμολογήσιμα καλώδια τροφοδοσίαςΟι λωρίδες διανομής ενέργειας χρησιμοποιούν επίσης αυτή την ηλεκτρική διεπαφή μεταξύ της πηγής και του καλωδίου εξόδου.
Σε αντίθεση με την NEMA, η οποία χρησιμοποιεί τον ίδιο αριθμό σειράς αναγνώρισης για τα αρσενικά και τα θηλυκά άκρα, δηλαδή(5-15P έως 5-15R) Η IEC 320 χρησιμοποιεί διαδοχικό ζεύγος αριθμό για το αρσενικό άκρο και ατομικό αριθμό για το ζευγαρωτικό θηλυκό άκρο i.e (C14 έως C13).
